关于噪声耦合路径中差模噪声和共模噪声的相关原理和电路图分析

噪声耦合路径的那些事儿

在电子设备的世界里，噪声可是个让人头疼的问题。今天，咱们就来聊聊噪声耦合路径，特别是差模噪声和共模噪声那点儿事，尽量用大白话来解释，让大家都能明白。

差模噪声耦合路径

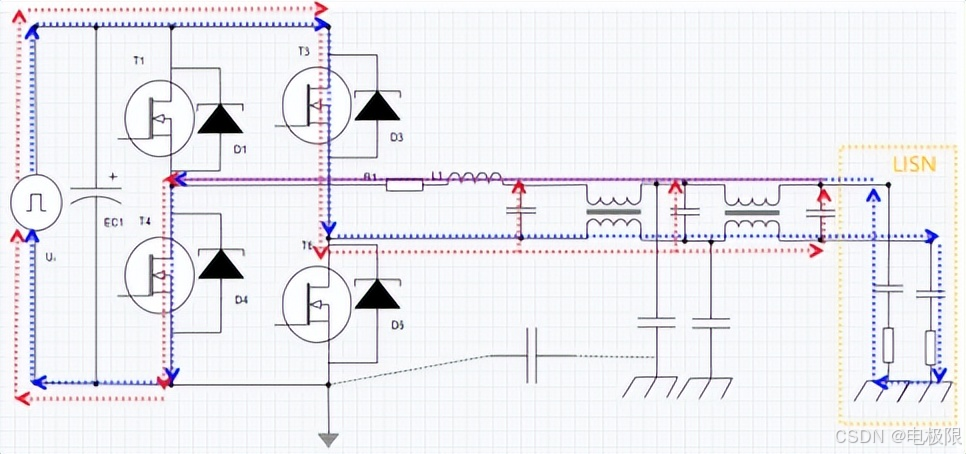

全桥逆变差模噪声耦合路径分析

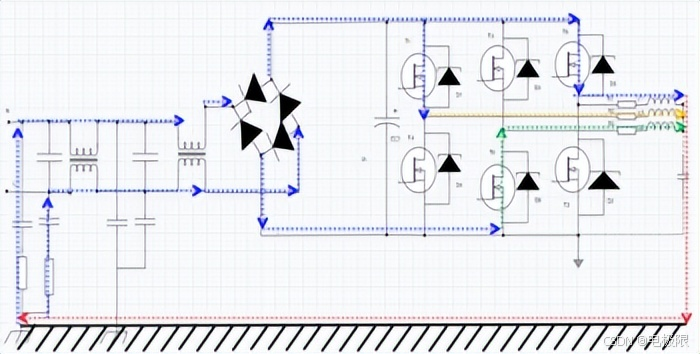

三相逆变差模噪声耦合路径分析

首先说说差模噪声。这家伙主要是由有用信号电流环路、功率器件的开关频率，还有那些高次谐波一起捣鼓出来的。它的耦合路径相对比较固定，就像是走了一条既定的小路，所以分析起来还不算太难。

想象一下，有个全桥逆变电路，里面的差模噪声就像是个小捣蛋鬼，在红色标记的噪声旁路环路上跑来跑去。而我们用LISN（线路阻抗稳定网络）去检测它时，就像是用蓝色标记的检测环路给它围了个圈，看它往哪儿跑。

再聊聊三相逆变电路，这里的差模噪声可就更调皮了，因为有6个MOS管在那里交替导通/关断，路径多得跟迷宫似的。不过，用LISN检测它的原理，还是跟全桥逆变电路差不多，就是给它设个圈，看它在里面怎么蹦跶。

共模噪声耦合路径

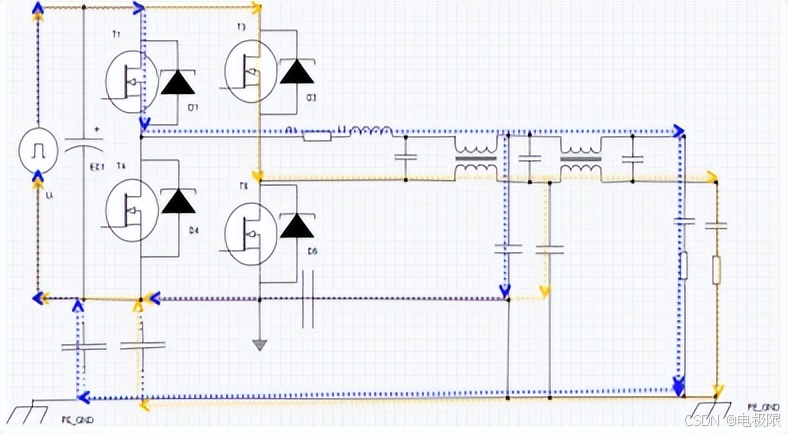

全桥逆变共模噪声耦合路径分析（一）

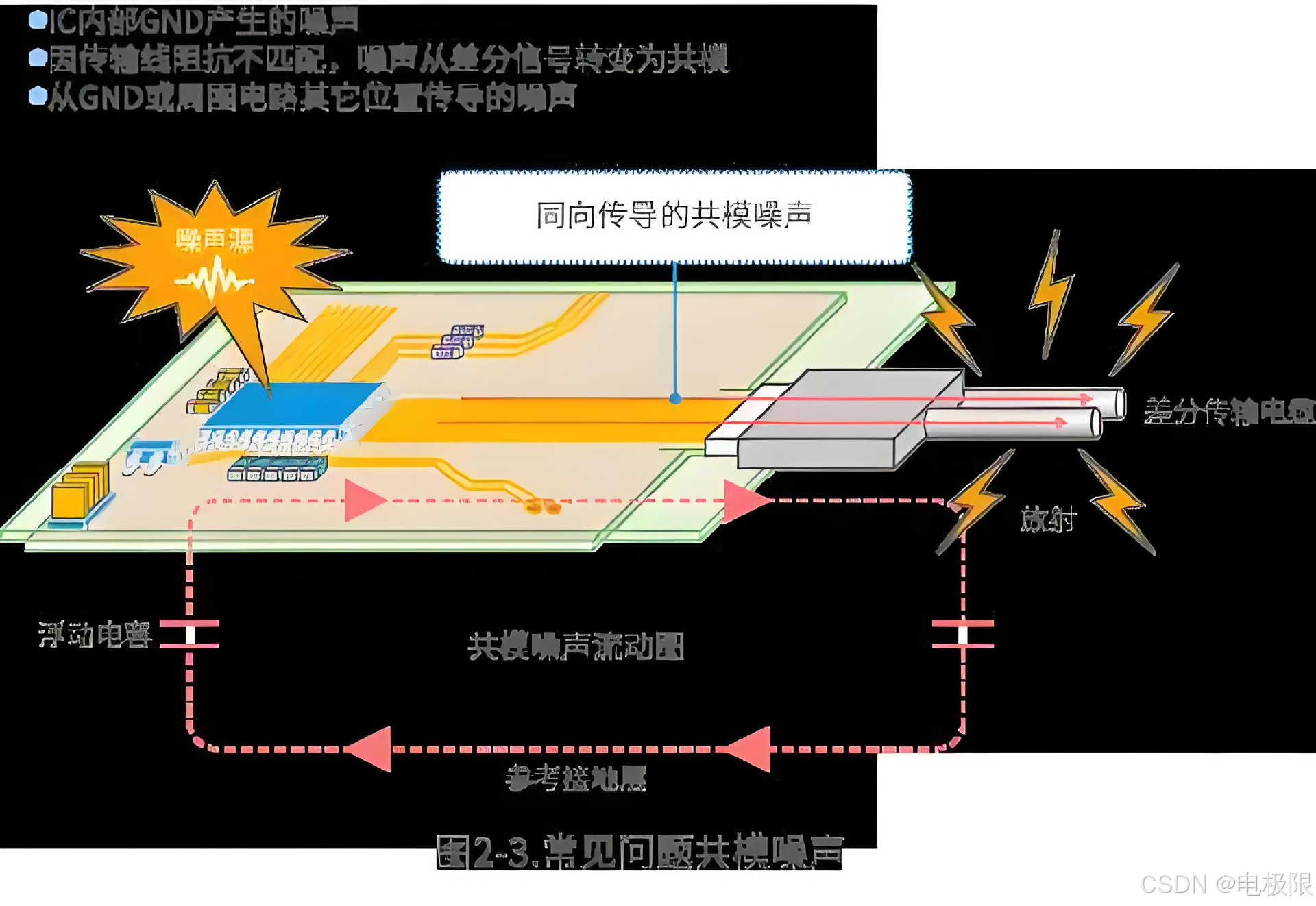

接下来说说共模噪声。这家伙可比差模噪声狡猾多了，它主要通过共模电感衰减，然后借着Y电容这条小路，旁路回到源端，给自己找了个回流的路径。想要降低共模噪声，有两个办法：一是降低源端的噪声，让共模电流没地方生成；二是增大共模电流环路的阻抗，让它流动起来更费劲。

在全桥逆变电路中，共模噪声的耦合路径可是有不少花样。有时候，它会通过分布电容这些隐藏的小路，尤其是高频共模噪声，跟分布参数的关系紧密得很。想要消除这些高频噪声的耦合，就得降低分布电容，再给它们找个高频噪声的旁路回路，让它们有地方去，别在这里捣乱。

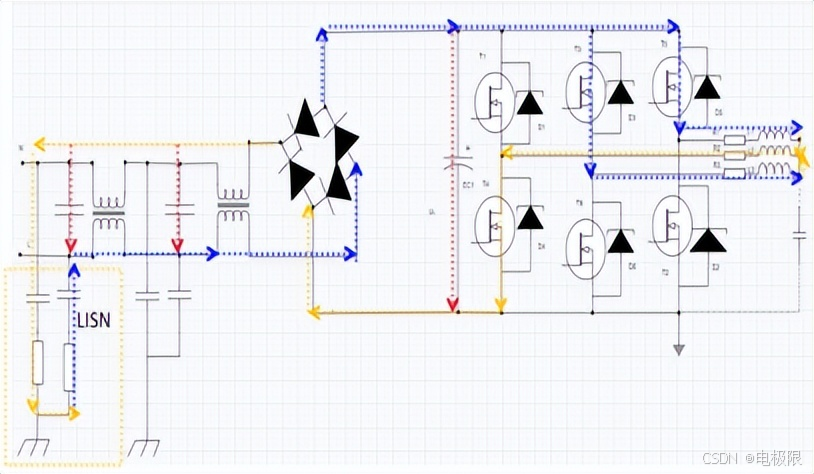

三相逆变共模噪声耦合路径分析

三相逆变电路中的共模噪声也是这么个理儿。开关管交替导通时，它的耦合路径虽然看起来复杂，但其实基本相似。

共模噪声还是老样子，通过共模电感衰减，然后借着Y电容的小路回到源端。所以，降低源端噪声、增大共模电流环路阻抗这两招，在这里也同样管用。

总的来说，噪声耦合路径这事儿，虽然听起来复杂，但只要咱们搞清楚差模噪声和共模噪声的脾气秉性，再给它们设几个圈、找几条路，就能让它们老老实实，不再捣乱了。
