前言

利用51单片机，通过对CPU相关（特殊）寄存器的改写，说白了就是通过改变单片机的P2端口的高低电平进行改写，从而实现LED灯闪烁及流水灯的实现。

介绍

本次实验的目的是LED灯的点亮及实现流水灯左移和右移。

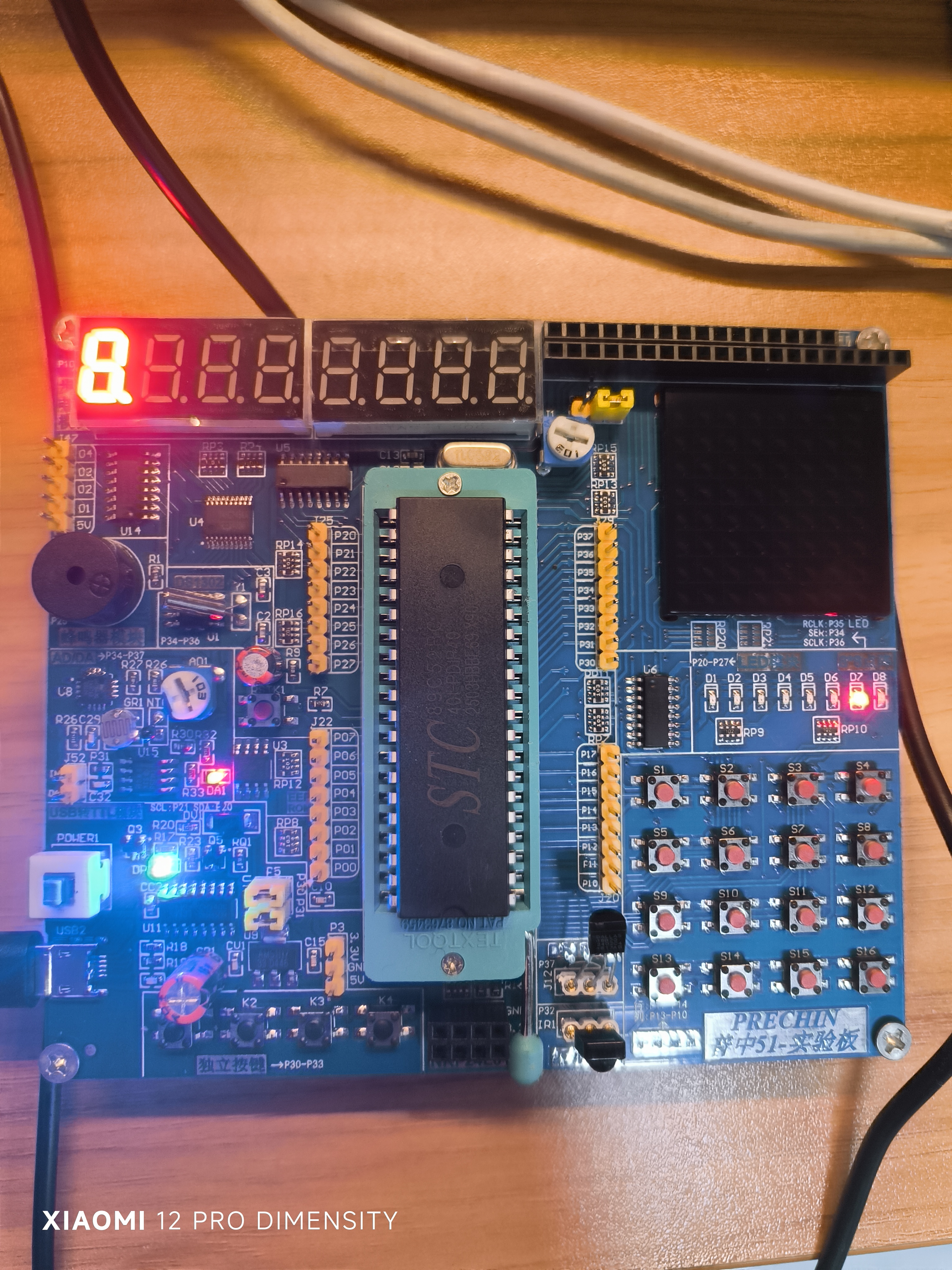

实验对象:一块普中51开发板

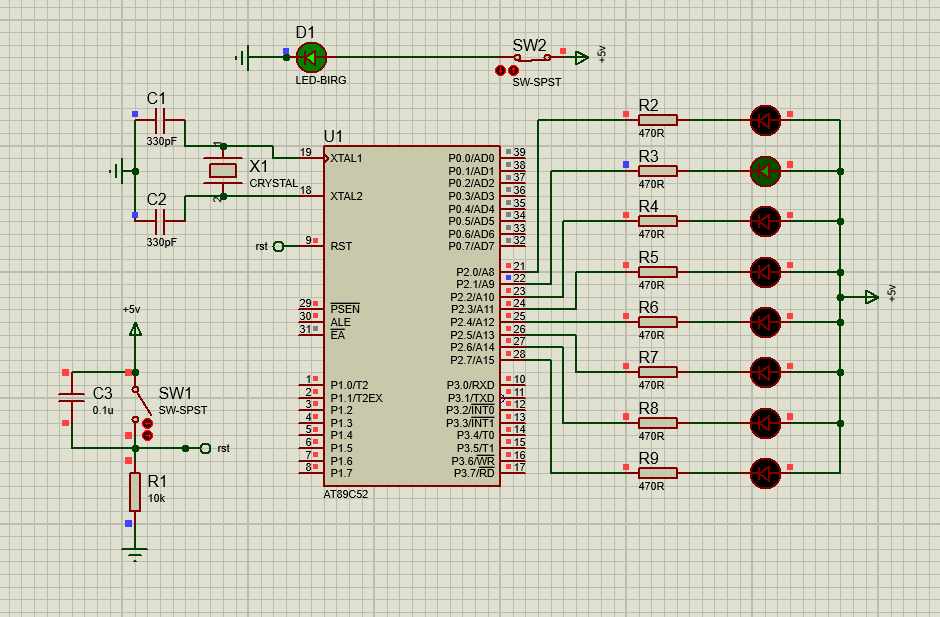

各个模块的原理图

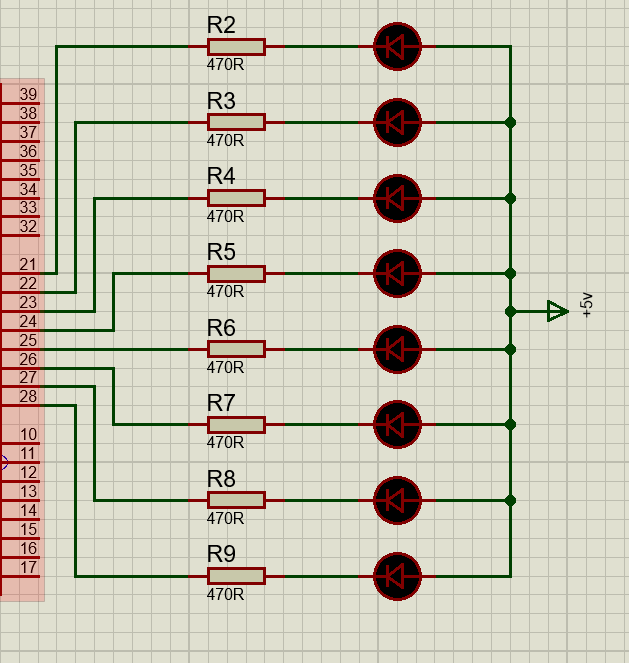

LED灯模块：

引脚从上到下依次是：P2.0~P7一共8个LED灯，LED灯洋阳极接电源电压VCC（+5V），阴极接的是上拉电阻，起到的是限流的作用，即电阻带着了部分电流，防止LED灯因通过的电流过大而烧坏。

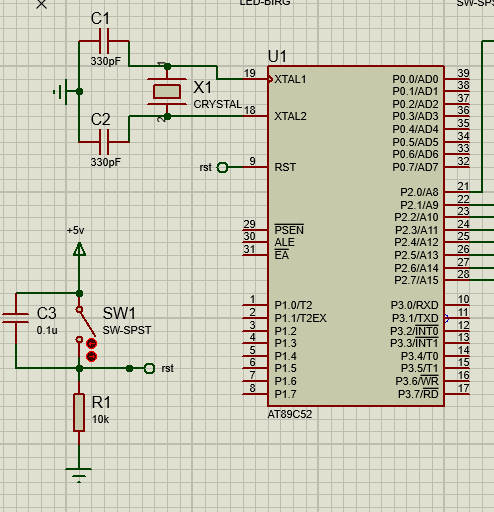

51单片机最小系统：

这里选用最小系统的原因是因为完整的原理图有很多器件，而且都用不到，其次是因为避免与别的文章雷同。所谓最小系统，即具有完整的功能，而且简洁。包括复位电路，晶振电路。

左移右移的思路

首先，我们必须得先知道，P2端口是一个8位的寄存器，相对应的也就是P2.0~P2.7共8个引脚，也就是说，这个8位寄存器里面的8个位置就分给了外面的8个引脚，而且是一一对应的关系。关键的部分来了，既然我们想控制这8个灯实现流水的功能，那我们就直接控制这个8位的寄存器不就行了吗？是吧，通过控制这个8位的寄存器，就可以控制LED灯，从而得到我们想要的结果。而我们还知道，想要一个LED实现灯亮，不就是改变LED灯引脚的电平不久行了嘛。实现LED灯亮的条件是什么，那不就是阳极给它一个高电平，阴极给它一个低电平吗。

完整代码

右移：

#include <reg52.h>	   //头文件
#define LED	P2;//将p2端口进行宏定义
typedef unsigned char u8;	//声明8位无符号无符号整形的变量
void delay(unsigned int i) //延时函数
{
 while(i--);
}
void main()		//主函数
{
     u8 i=0;
     while(1)
     {
     		 for(i=0;i<8;i++) //循环流水
			 {
			   P2=~(0x01<<i); //0000 0001左移并取反，即右移
			   delay(50000);  //延时时间
			 }
     }
}

左移：

#include <reg52.h>	   //头文件
#define LED	P2;//将p2端口进行宏定义
typedef unsigned char u8;	//声明8位无符号无符号整形的变量
void delay(unsigned int i) //延时函数
{
 while(i--);
}
void main()		//主函数
{
     u8 i=0;
     while(1)
     {
     		 for(i=0;i<8;i++) //循环流水
			 {
			   P2=~(0x80>>i); //1000 0000右移并取反，即左移
			   delay(50000);  //延时时间
			 }
     }
}

使用库函数（#include <intrins.h> ）来进行左移和右移

#include <reg52.h>	   //头文件
#include <intrins.h>    //左移右移库函数
#define LED	P2;//将p2端口进行宏定义
typedef unsigned char u8;	//声明8位无符号无符号整形的变量
void delay(unsigned int i) //延时函数
{
 while(i--);
}
void main()		//主函数
{
     u8 i=0;	//赋值
	 P2=~0x01; //定义led灯
	 delay(50000);//延时
     while(1)
     {
     		 for(i=0;i<7;i++) //因为上面已经定义一个灯了，所以i<7而不是i<8
			 {
			   P2=_crol_(P2,1);//左移，对应单词left
			   delay(50000);  //延时时间
			 }
			 	 for(i=0;i<7;i++) //循环流水
			 {
			   P2=_cror_(P2,1); //右移，对应单词right
			   delay(50000);  //延时时间
			 }
     }
}
