AD如何导出BOM表、Gerber文件、坐标？

最新推荐文章于 2025-04-15 14:32:21 发布
最新推荐文章于 2025-04-15 14:32:21 发布
阅读量6.1k 收藏 45
点赞数 20
文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/2402_84069492/article/details/138449575
版权

1、导出BOM表：

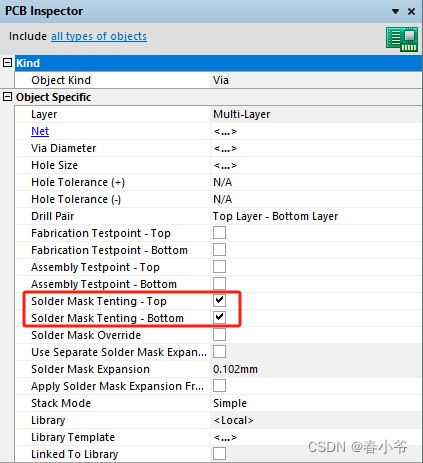

首先要设置原点➡️过孔盖油处理：

任意选择一个过孔➡️查找相似对象➡️应用确定


➡️打开原理图

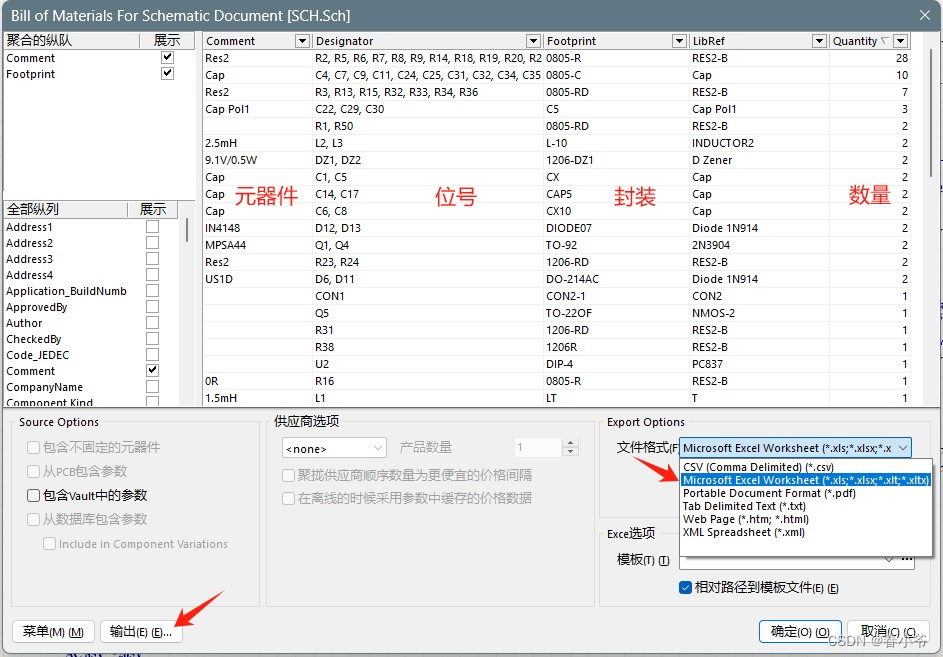

➡️输出➡️保存

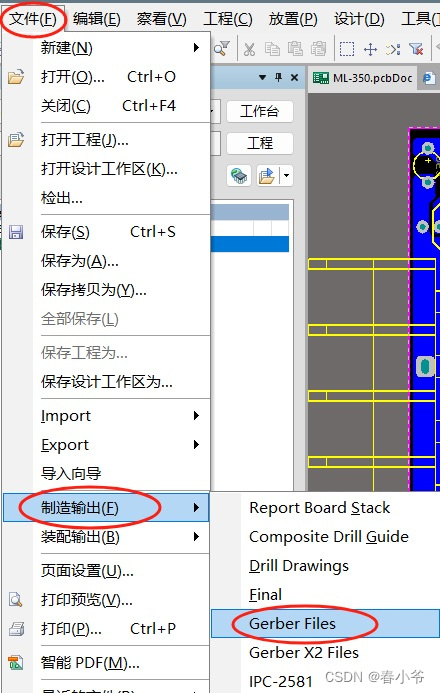

 2、导出Gerber文件：

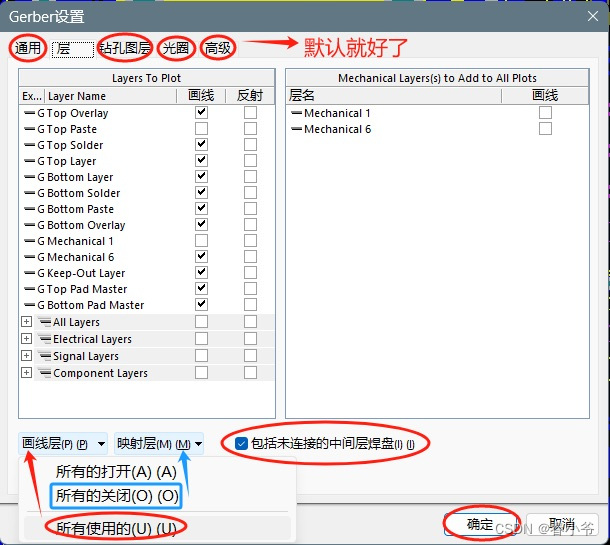

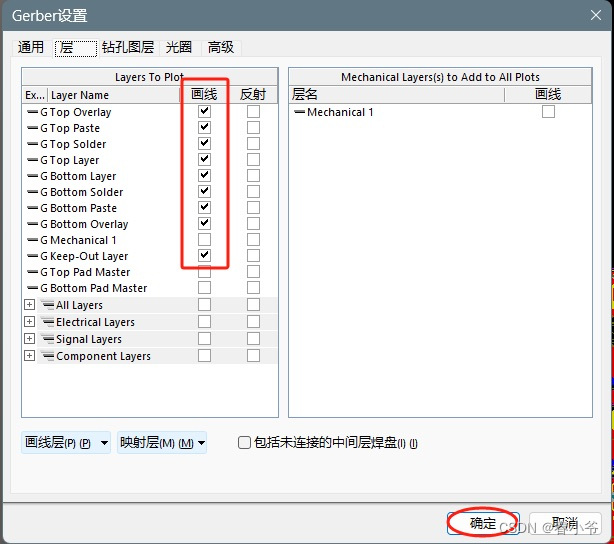

①输出可用层：

➡️


➡️

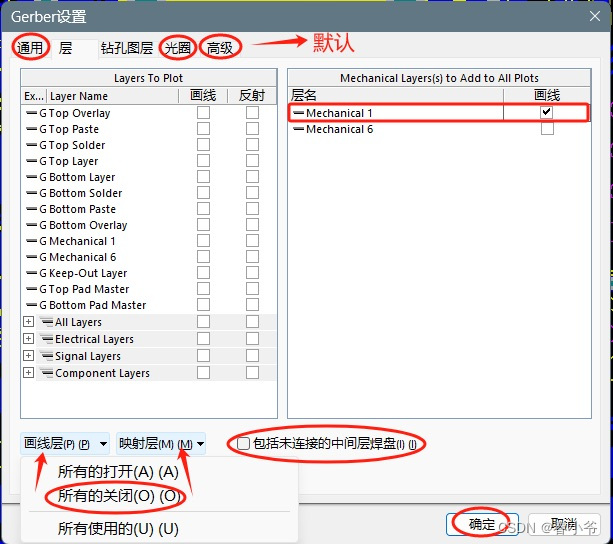

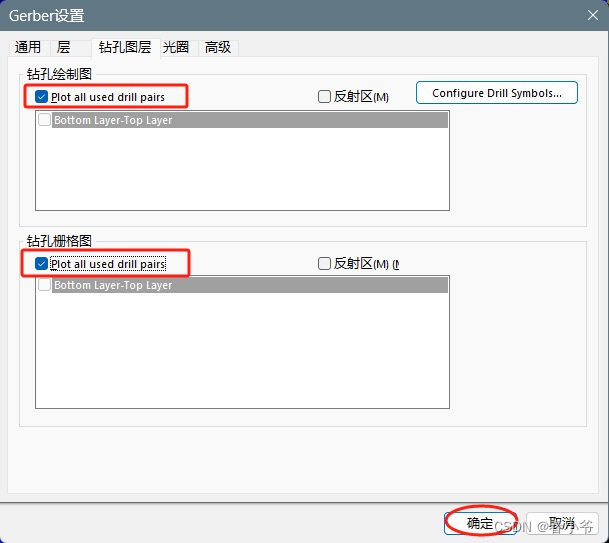

②输出机械层：

➡️


➡️

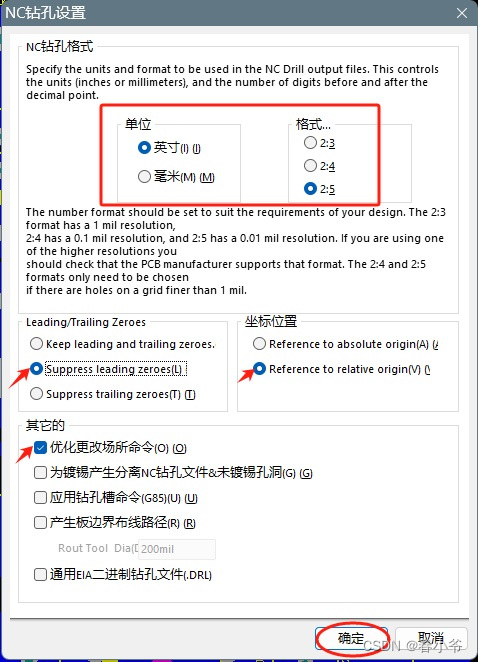

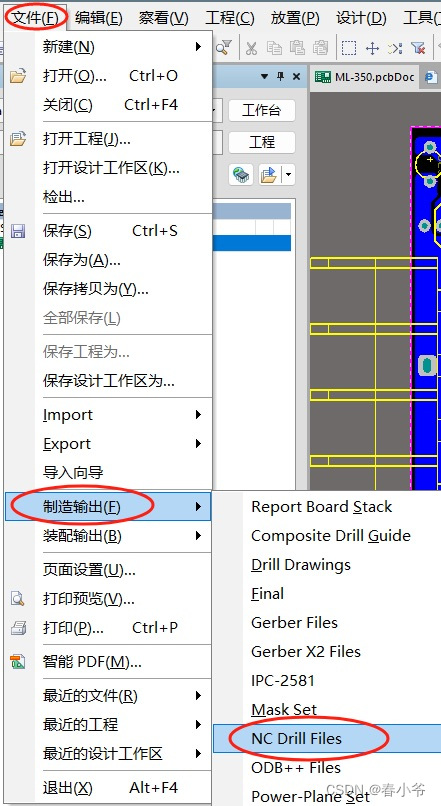

 ③输出NC Drill Files：

➡️


➡️


➡️

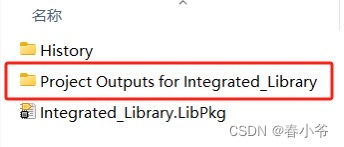

➡️找到这个文件夹➡️压缩就好啦

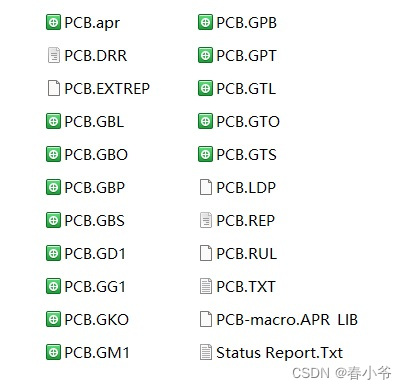

➡️里面是这些内容


➡️顶层走线  ｜  底层走线
             .GTL  ｜  .GBL

➡️顶层丝印  ｜   底层丝印
             .GTO ｜   .GBO

➡️顶层助焊  ｜   底层助焊
            .GPT   ｜   .GPS

➡️顶层阻焊   ｜   底层阻焊
             .GTS   ｜   .GBS

➡️禁止布线层   ｜   .GKO

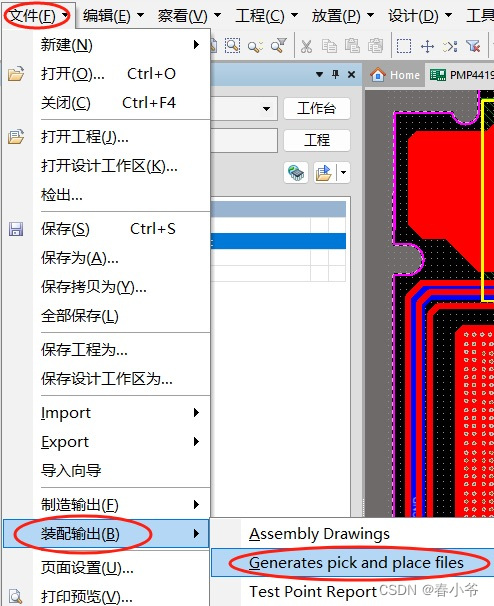

3、导出坐标文件：

➡️


➡️生成下面这个文件夹➡️完成
