《手把手教你设计cpu_RISC-V处理器》11章笔记_riscv 蜂鸟 cache

  • 冯诺依曼结构(普林斯顿结构)

  • 指令和数据合并

    • 在这里插入图片描述
  • 哈佛结构

    • 指令和数据分开存储
    • 在这里插入图片描述
  • 两种结构的界限变得模糊

    • 从软件的角度来,系统往往只有一套地址空间,因此这符合冯·诺依曼体系结构的准则。
    • 从硬件实现的角,现代处理器配备指令和数据存储器,因此符合哈佛结构。
    • 冯·诺依曼结构和哈佛结构并不是一种非此即彼的选择。
11.1.3 ITCM 和 DTCM
  • ITCM 和 DTCM比cache更适合嵌入式低功耗处理器。
    • 能够保证实时性
    • 能够满足软件需求
    • 面积功耗小

11.2 risc-v 对于访存指令的简化

1.仅支持小端格式
2.无地址自增自减模式
3.一次只读/写一个数据

11.2.1 仅支持小端格式
  • 可以简化硬件的实现,无须做特别的数据转换
11.2.2 无地址自增自减模式
  • 简化生成逻辑
11.2.3 一次只读/写一个数据
  • 硬件设计十分简单

11.3 risc-v访存指令

11.3.1 Load和Store指令
  • 除了load和store指令,其他指令都无法访存
  • 7条访存指令
LH,LHU,LB,LBU,LW,SB,SH,SW

  • 推荐使用地址对齐的操作
11.3.2 Fence指令
  • 松散存储器模型,对执行顺序不做要求

  • Fence和Fence.I两条存储器屏障指令

    • Fence
    “在Fence指令之前指令的访存结果”必须比“在Fence指令之后指令的访存结果”先被观测到。


    • Fence.I
    “在Fence.I指令之后指令的操作”必须能观测到“在Fence.I指令之前指令的操作”。


11.3.3 A扩展指令
  • 用于支持多线程情况下访存的原子或同步操作
    • AMO指令
    • Load-Reserved和Store-Conditional指令

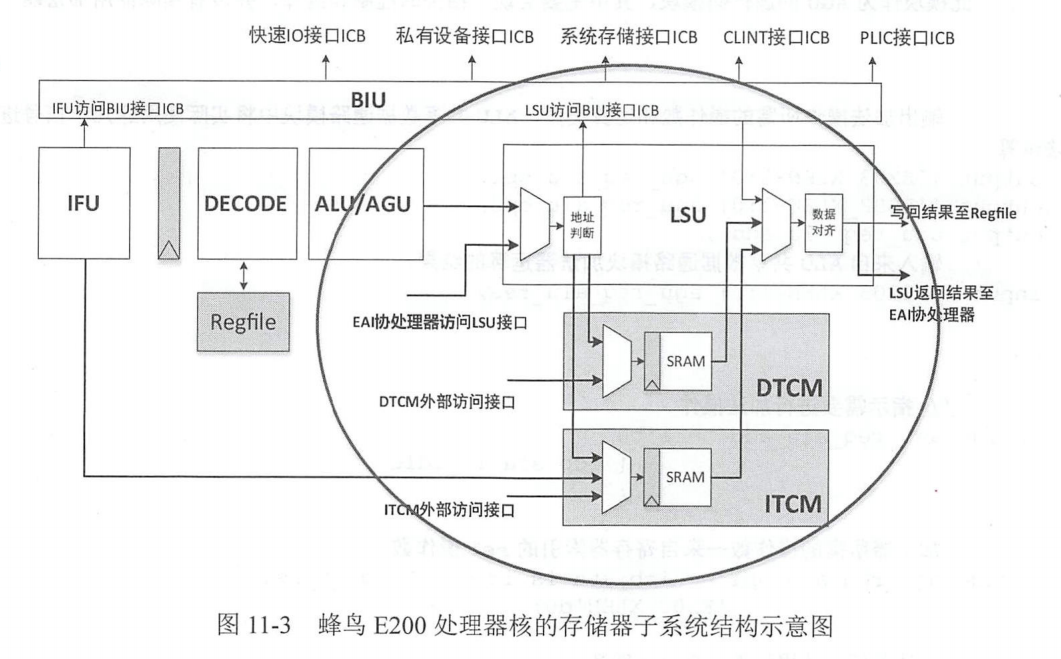

11.4 蜂鸟E200存储系统的硬件实现

11.4.1 总体设计思路

主要包含四个组件

  • AGU
生成读和写指令的访存地址

  • LSU
控制模块

  • ITCM
指令存储部件

  • DTCM
数据存储部件

在这里插入图片描述

11.4.2 AGU

主要用于产生读/写指令等的访存地址

11.4.3 LSU

蜂鸟E200处理器核存储器子系统的主要控制单元

  • 代码实现和BIU相似
  • LSU 有2组输入 ICB 总线接口,分别来自于 AGU 单元和 EAl 协处理器;有3组输出 ICB 总线接口,分别分发给 BIU,DTCM,ITCM 。
  • “ICB汇合”
  • "ICB分发”
  • 最终的返回数据经过操作尺寸对齐之后,经过 LSU 的写回接口写回。
11.4 4 ITCM和DTCM

蜂鸟E200配备了专用的 ITCM(数据宽度为 64 位)和 DTCM(数据宽度为 32 位)。

  • 哈佛结构和冯诺依曼结构的严格界限已经变得模糊

    • 蜂鸟E200处理器有专用的总线分别访问 ITCM和DTCM---------哈佛结构
    • ITCM所在的地址区间同样能够通过 LSU 被读和写指令访问到用,于存储数据-------冯诺依曼结构

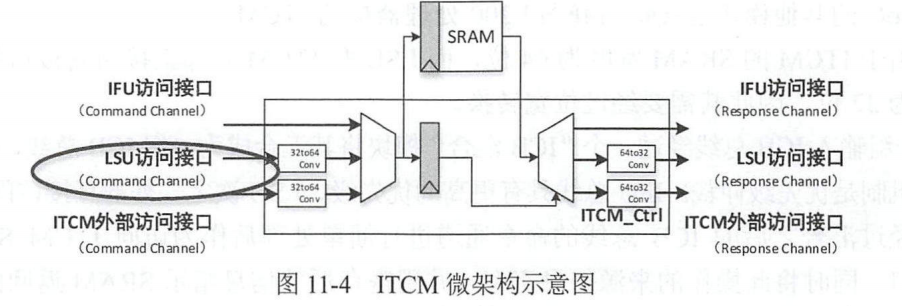

    在这里插入图片描述

  • ITCM 的存储器主体由一块数据宽度为 64 位的单口 SRAM 组成。

  • ITCM 用数据宽度为 64 位能够取得更低的功耗消耗。

1.比32位的SRAM面积更加紧凑
2.64位宽的ITCM可以1次取出64位的指令流

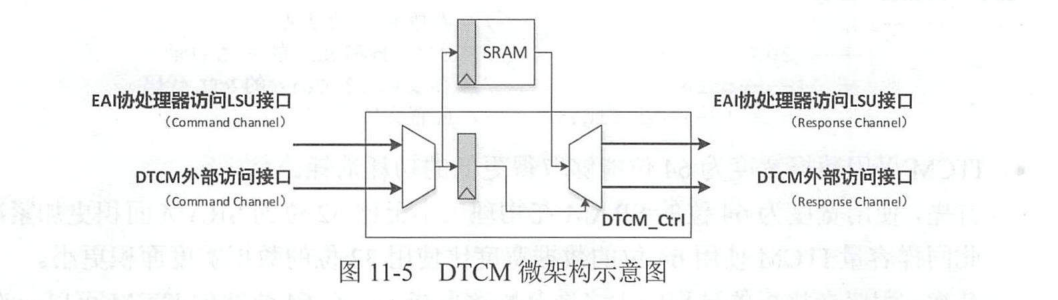

  • DTCM 的微架构

在这里插入图片描述

11.4.5 “A”扩展指令处理

“A”扩展子集对于蜂鸟 E200 这样的极低功耗处理而言未必是必须要支持的部分

默认支持“A”扩展子集。

  • “A”扩展指令分为两类

    • Load-Reserved和Store-Conditional 指令的硬件实现
    在LSU单元中设置了互斥检测器
    当有Load-Reserved执行时,设置互斥检测器的有效标志
    当有Store-Conditional执行时,如果写指令访问存储器的地址和互斥检测器中存储的地址一样,则将互斥检测器的有效标志清除掉


      - [**e203\_lsu\_ctrl.v 源代码(github)**](https://bbs.youkuaiyun.com/forums/4304bb5a486d4c3ab8389e65ecb71ac0)

    • AMO指令的硬件实现

      • 在AGU单元中使用了状态机将 AMO 指令拆分为若干个不同的微操作
      1.先拆分出一个存储器读操作
      2.算术运算
      3.写入存储器


  • 蜂鸟E200只能够在单核独自访问存储器时,才能保证程序执行的“A”扩展指令结果正确。(局限性

11.4.6 Fence与Fence.I指令
11.4.7 BIU
  • 蜂鸟 E200 处理器核还能通过 BIU 访问外部的存储器
