基于PLC的泳池水清洁系统（论文+源码）

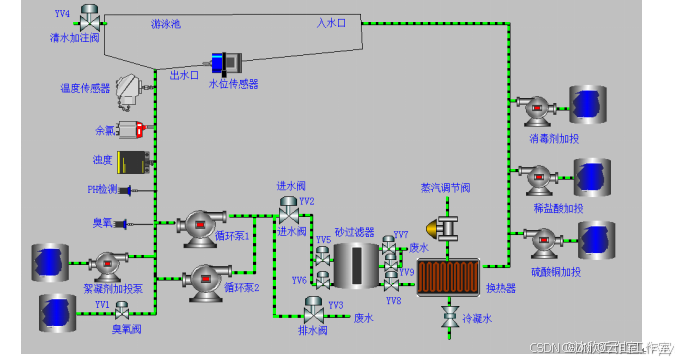

游泳池水清洁工艺流程如图2-1所示。

从游泳池底部，通过循环水泵1或者循环水泵2将游泳池中的水抽出，进行各项水质检测，包括使用温度传感器检测温度，使用余氯传感器检测余氯，使用浊度传感器检测浊度，使用PH检测器检测PH值，通过臭氧传感器检测臭氧。根据检测的水质情形，通过采用化学方法（例如加药等），和物理方法（例如砂滤等），进行水质处理，将处理好的，达到一定水质标准要求的“净水”通过注水口回注到游泳池。

1. 检测温度，跟设定的温度进行比较，通过PLC内部的PID运算，PID控制输出，控制蒸汽调节阀开度，控制温度稳定在设定的温度上。
2. 检测余氯值，跟设定的启动消毒剂泵余氯值进行比较，余氯值低于设定的启动消毒剂泵余氯值,则启动消毒剂添加泵。当检测到余氯值高于停止消毒剂泵余氯值时，停止消毒剂添加泵。
3. 检测浊度值，跟设定的启动絮凝剂加投泵浊度值进行比较，浊度低于设定的启动絮凝剂加投泵浊度值，则絮凝剂加投泵。当检测到浊度值高于絮止凝剂加投泵浊度值时，停止絮凝剂加投泵。
4. 检测pH值，当检测pH值过高，超过设定的启动稀盐酸加投泵PH值时，则启动稀盐酸加投泵。低于停止稀盐酸加投泵PH值时，停止稀盐酸加投泵。
5. 检测臭氧值，跟设定的启动臭氧阀臭氧值进行比较，低于设定的启动消毒剂泵余氯值,则启动消毒剂添加泵。当检测到余氯值高于停止消毒剂泵余氯值时，停止消毒剂添加泵。
6. 检测水位，水位低于设定的启动注水阀液位,则打开注水阀进行注水。水位高于停止注水阀液位时，关闭注水阀。
7. 为了保证砂滤罐的过滤效果，砂滤罐必须具有反冲洗的功能。当系统运行一定时间后，砂滤罐的砂层表面会积蓄污物，使砂滤罐对水的阻力迅速增大，使流速减缓，过滤效果极大的下降，因此需要进行定期的清除。清除的方法可以通过改变水流方向，进行反冲洗，如图2-2所示。
