一、RTC介绍

实时时钟的缩写是RTC(Real_Time Clock)。RTC 是集成电路，通常称为时钟芯片。

实时时钟芯片是日常生活中应用最为广泛的消费类电子产品之一。它为人们提供精确的实时时间,或者为电子系统提供精确的时间基准,实时时钟芯片大多采用精度较高的晶体振荡器作为时钟源。有些时钟芯片为了在主电源掉电时，还可以工作，需要外加电池供电。

那么为什么我们需要一个单独的RTC？

原因是CPU的定时器时钟功能只在“通电时”运行，断电时停止。当然，如果时钟不能连续跟踪时间，则必须手动设置时间。如今，通过接收标准电波（传输各国标准时间的电波）来自动调整时间的手表越来越多，但它是一种不应该在室内携带的电子设备。

RTC有一个与CPU单独分离的电源，如纽扣电池（备用电池），即使主机电源关闭，它也保持滴答作响，随时可以实时显示时间。然后，当计算机再次打开时，计算机内置的定时器时钟从RTC读取当前时间，并在此基础上供电的同时，时间在其自身机制下显示。

同时RTC单元外接32.768 kHZ晶振，具有定时报警功能。

二、I.MX6ull RTC介绍

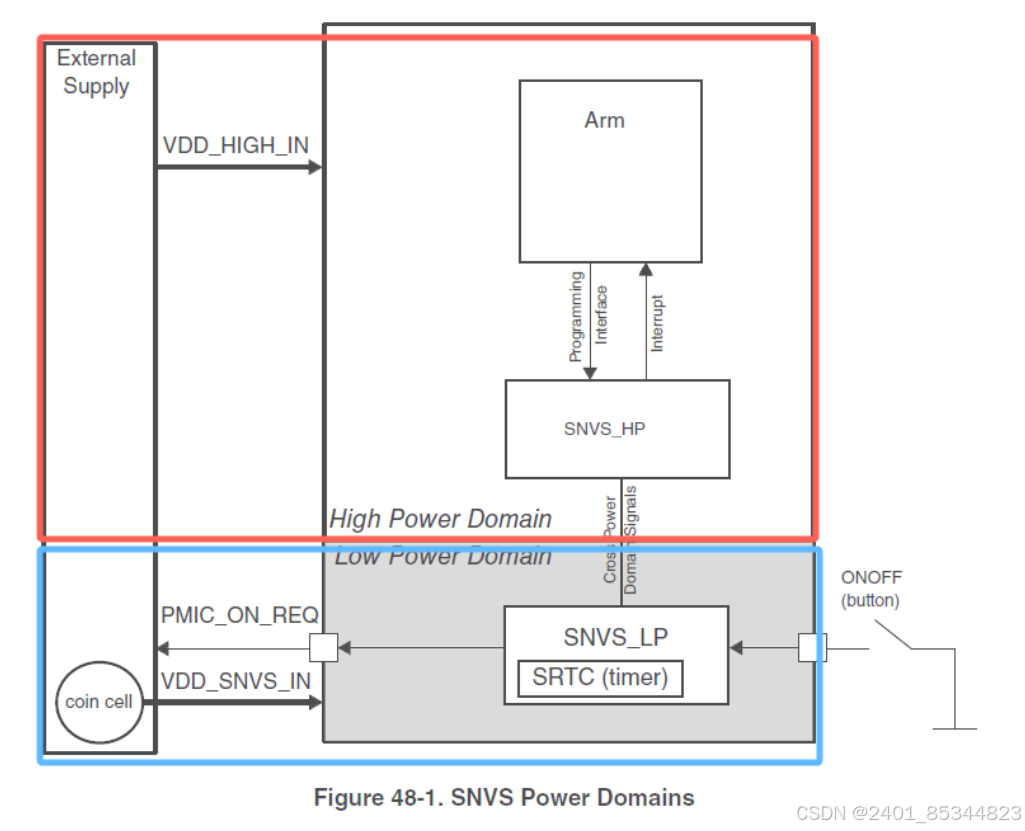

低功耗(电池支持)部分包含一个安全实时计数器，一个单调计数器和一个通用寄存器。SNVS的LP部分由电池供电，该电池在芯片断电时保持SNVS_LP寄存器的状态。

SNVS_HP部分实现了启用系统通信和SNVS_LP部分配置的所有功能

SNVS_LP部分提供安全存储和保护敏感数据的硬件。

2.1 SNVS_HP (high power domain)

SNVS_HP is partitioned into the following functional units(SNVS_HP分为以下功能单元):

• IP bus interface(IP总线接口)

• SNVS_LP interface(SNVS_LP接口)

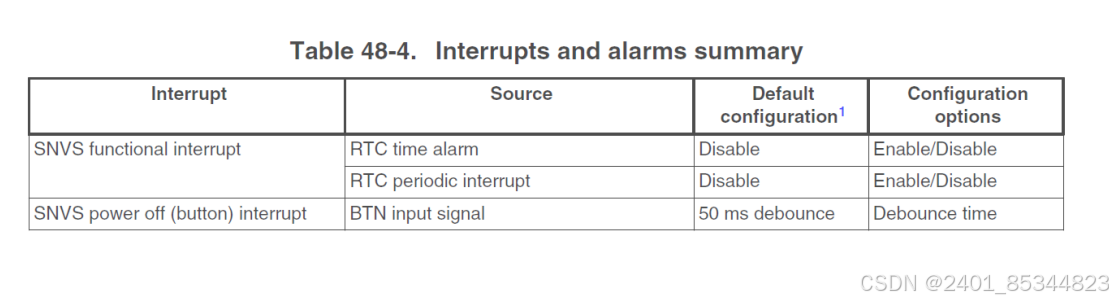

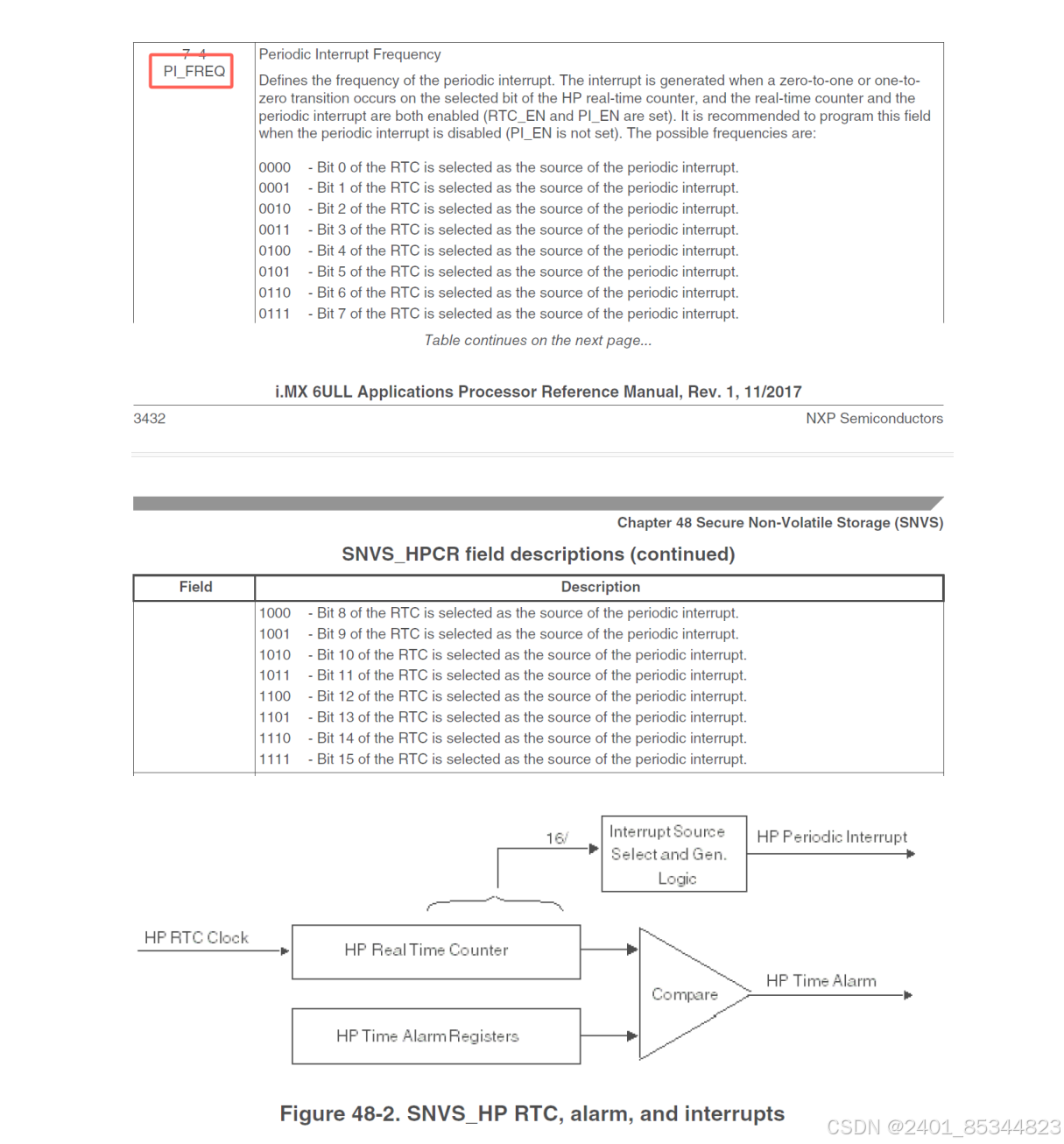

• Real time counter with alarm (带报警功能的实时计数器)

• Control and status registers(控制和状态寄存器)

SNVS_HP位于芯片的电源供应域中，因此与芯片的其余部分一起接收电源。SNVS_HP提供了SNVS_LP和系统其余部分之间的接口;除了通过SNVS_HP，没有办法访问SNVS_LP寄存器。为了访问SNVS_LP寄存器，SNVS_HP必须上电。它使用寄存器访问权限策略来确定是否允许访问特定的寄存器。
