RTC实时时钟

实时时钟（Real-Time Clock,RTC）是有时钟信号驱动的日历时钟，提供日期和时间数据。由VBAT供电，提供不间断的日期和时间数据。

一、RTC的功能

主电源断电或系统复位不影响RTC工作，RTC有两个可编程闹钟，有一个周期唤醒单元，可以作为一个普通定时器使用；还有时间戳和 入侵检测功能。

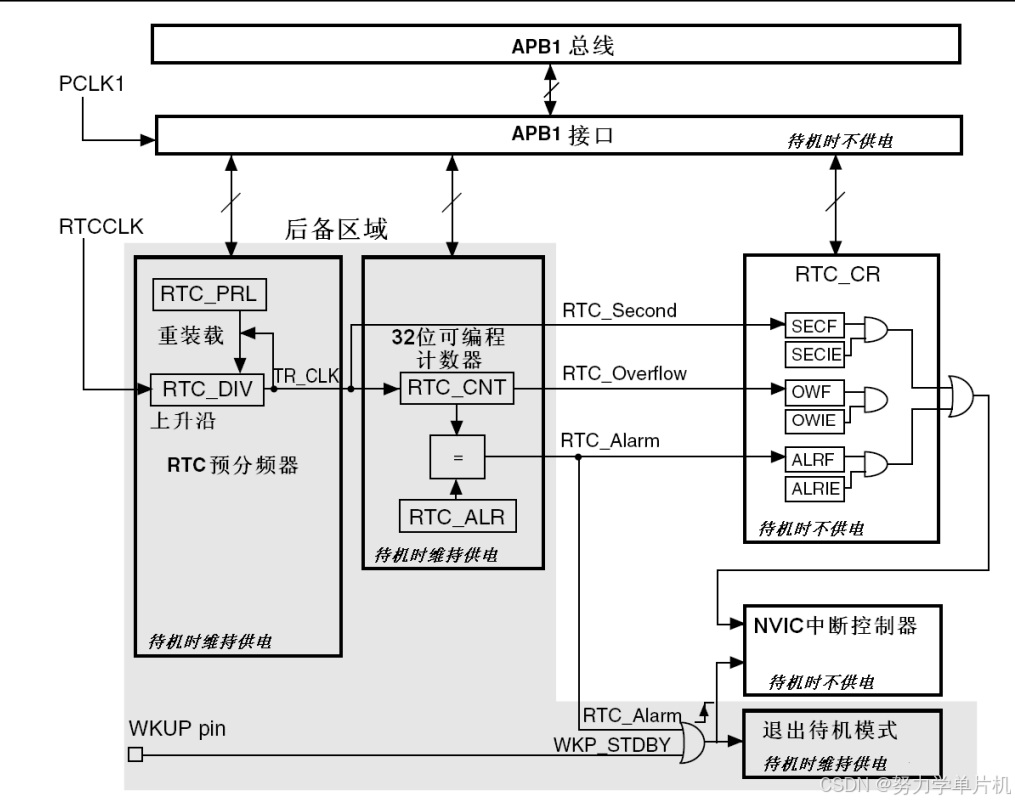

二、工作原理

1、RTC的时钟信号源

RTC可以从3个时钟信号中选择一个作为RTC的时钟信号源

（1）LSI，MCU内部的32khz时钟信号；

（2）LSE，MCU外接的32.768时钟信号；（优先）

（3）HSE_RTC。

2、预分频器

RTC的时钟源信号经过校准后就是时钟信号RTCCLK，分频后得到1hz时钟信号ck_spre。
