一.JLINK工具

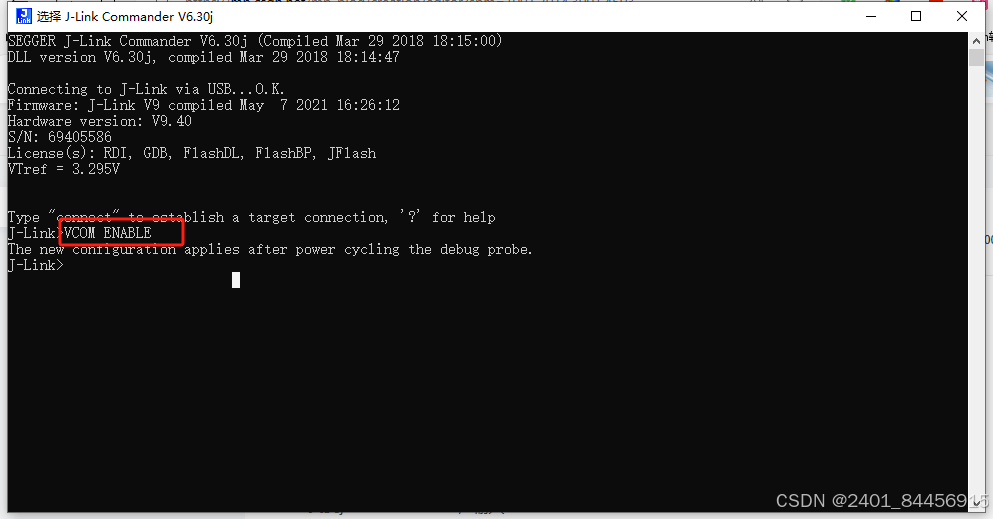

找到jlink commander，打开显示版本信息V9，输入vcom enable

二.设备管理器

打开设备管理器，显示这个串口

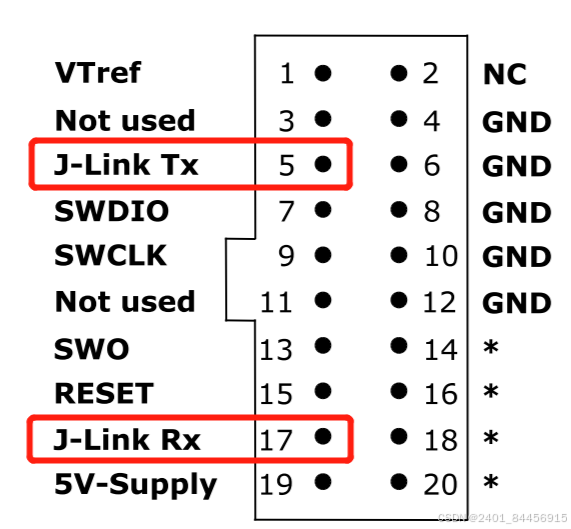

三.原理图连接

5对应JLINK RX 连接单片机tx

17对应JLINK TX连接单片机rx

GND随便连一个就行

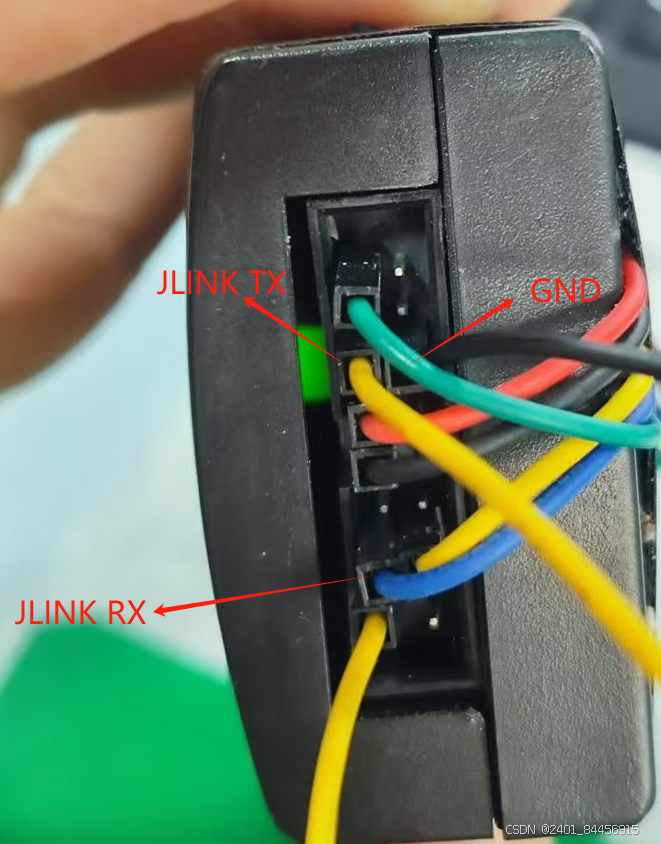

四.实物连接

最后打开串口工具就可以使用啦
