基于江科大51单片机视频笔记——按键控制LED

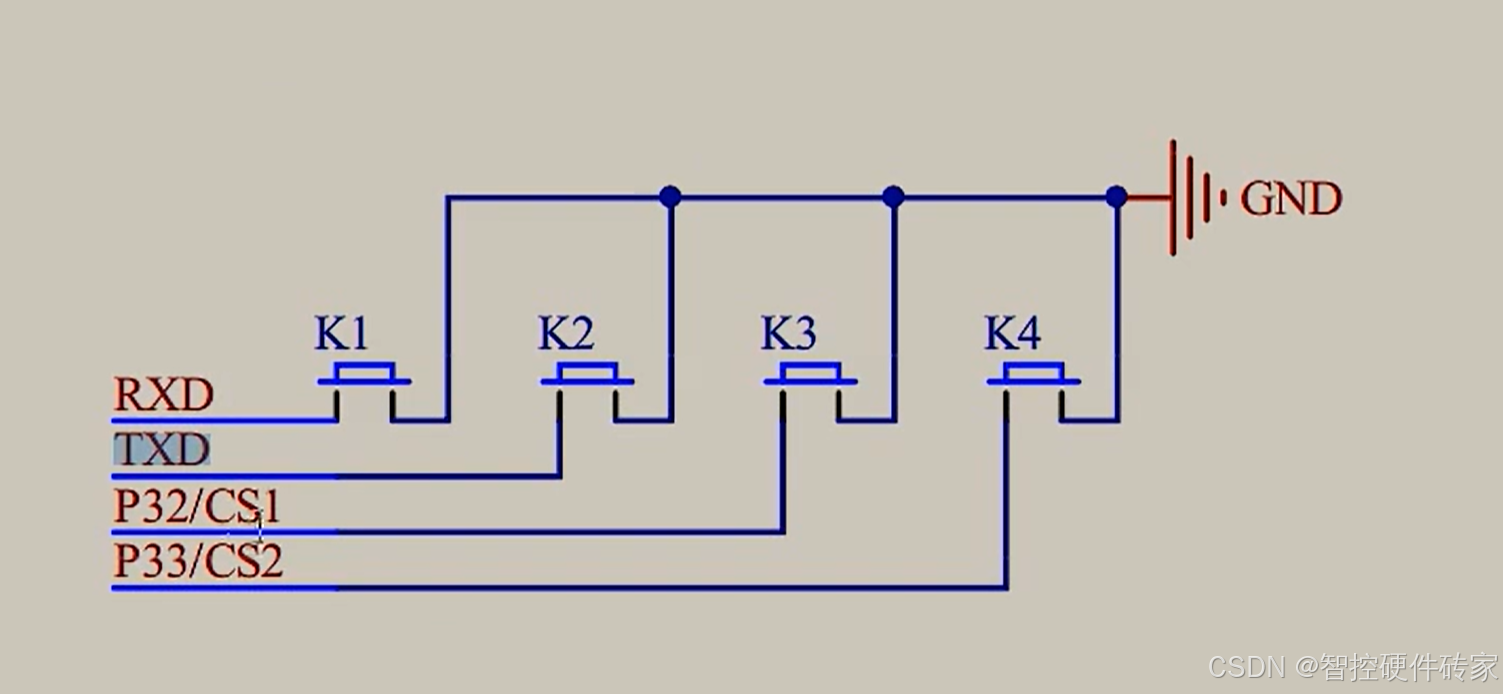

首先要了解按键电路图

图中可以看出按键接地，也就是按下时IO口为低电平。

还需一张接口图，就是51芯片图

如图红框部分为按键接口处，（注意：接口处尽力按照电路原理图来接线）将相对应的接口一一对应。图中RXD（Receive External Data接收外部数据）与TXD（Transmit External Data发送外部数据）接口相反

51芯片的作用

芯片上电时IO口都为高电平，所以按键按下时对应IO口为低电平，松手时IO口为高电平。那么我们如何记录电平变化数据呢？这就要提及寄存器。

寄存器的作用

可以写一个值给寄存器，后寄存器给对应IO口。

可以在检测IO口的点平，后读回寄存器。

寄存器相关知识

LED的寄存器为P2，为8位寄存器，就是可以容纳二进制（0000 0000
