一、前言

这个标定包是不依赖任何物理标定板或者标定目标，来进行激光雷达和相机的联合标定，通常，LiDAR和相机的标定需要使用一些已知尺寸、固定形状的标定板（例如棋盘格、圆形标定板等），这些物体在标定过程中作为“目标”，通过图像或激光点云中的特征点来进行坐标系的对齐和转换。但"无目标"方法并不依赖这些标定板或物理目标，而是通过其他方式（如自然场景中的几何关系、已知的运动模式、结构光等）来实现标定。

官网：https://github.com/koide3/direct_visual_lidar_calibration?tab=readme-ov-file

基础环境：Ubuntu22.04 ros2

硬件设备：非重复扫描固态激光雷达livox_avia + usb相机

参考csdn：direct_visual_lidar_calib环境部署及应用_direct lidar calibration-优快云博客

二、安装常见依赖

1.安装依赖

# Install dependencies
sudo apt install libomp-dev libboost-all-dev libglm-dev libglfw3-dev libpng-dev libjpeg-dev

2.安装GTSAM

# Install GTSAM
git clone https://github.com/borglab/gtsam
cd gtsam && git checkout 4.2a9
mkdir build && cd build
# For Ubuntu 22.04, add -DGTSAM_USE_SYSTEM_EIGEN=ON
cmake .. -DGTSAM_BUILD_EXAMPLES_ALWAYS=OFF \
         -DGTSAM_BUILD_TESTS=OFF \
         -DGTSAM_WITH_TBB=OFF \
         -DGTSAM_BUILD_WITH_MARCH_NATIVE=OFF
make -j$(nproc)
sudo make install

3.安装Ceres

# Install Ceres
git clone --recurse-submodules https://github.com/ceres-solver/ceres-solver
cd ceres-solver
git checkout e47a42c2957951c9fafcca9995d9927e15557069
mkdir build && cd build
cmake .. -DBUILD_EXAMPLES=OFF -DBUILD_TESTING=OFF -DUSE_CUDA=OFF
make -j$(nproc)
sudo make install

在进行 make -j$(nproc) 这一步骤后，会报错（如图）

解决方法：这是链接器（ld）在尝试生成可执行文件时，找不到libtest_util 库的错误。通过禁用benchmark编译（不需要测试和基准测试）

cmake .. -DBUILD_EXAMPLES=OFF -DBUILD_TESTING=OFF -DBUILD_BENCHMARKS=OFF -DUSE_CUDA=OFF
make -j$(nproc)

4.安装Iridescence

# Install Iridescence for visualization
git clone https://github.com/koide3/iridescence --recursive
mkdir iridescence/build && cd iridescence/build
cmake .. -DCMAKE_BUILD_TYPE=Release
make -j$(nproc)
sudo make install

三、安装SuperGlue

pip3 install numpy opencv-python torch matplotlib
git clone https://github.com/magicleap/SuperGluePretrainedNetwork.git

echo 'export PYTHONPATH=$PYTHONPATH:/path/to/SuperGluePretrainedNetwork' >> ~/.bashrc
source ~/.bashrc

四、构建direct_visual_lidar_calibration

# ROS2
cd ~/ros2_ws/src
git clone https://github.com/koide3/direct_visual_lidar_calibration.git --recursive
cd .. && colcon build

构建时，报错

error: static assertion failed: Error: GTSAM was built against a different version of Eigen

解决方法：这个错误信息提示了 GTSAM 和 Eigen 版本不兼容的问题。打开gtsam/cmake/HandleEigen.cmake文件，在第12行加入set(GTSAM_USE_SYSTEM_EIGEN ON)

五、数据采集

参考：从零入门激光SLAM（二十三）——direct_visual_lidar_calibration全型号激光雷达-相机标定包_激光slam入门教程-优快云博客

1.usb_cam节点驱动

主要参考：ROS2使用usb_cam_ros2 usbcam-优快云博客

除文中遇到的问题，报错信息：[ERROR] [usb_cam_node_exe-1]: process has died [pid 17787, exit code -11] 说明 usb_cam_node_exe 节点崩溃了，返回了 exit code -11（通常是段错误或内存访问错误）

可能是参数配置文件出现问题，查看相机支持的格式

v4l2-ctl --list-formats

修改 sudo vim /opt/ros/humble/share/usb_cam/config/params_1当中的yamlpixel_format:

修改后可正常运行launch文件

2.前提条件

相机内参矩阵和畸变系数已经标定，且相机和LiDAR必须刚性固定

单目相机标定，获取内参，见：Ubuntu22.04 ros2_humble 单目相机标定-优快云博客

3.录制rosbag文件

在使用rosbag前，确认是否安装

sudo apt-get install ros-<distro>-ros2bag ros-<distro>-rosbag2*

接下来创建一个新的文件夹，保存数据库文件：

mkdir bag_files
cd bag_files

分别打开相机节点和雷达节点

ros2 launch usb_cam camera.launch.py

ros2 launch livox_ros2_avia livox_lidar_rviz_launch.py

ros2 bag 可以录制系统中发布的话题数据，查看当前有哪些话题

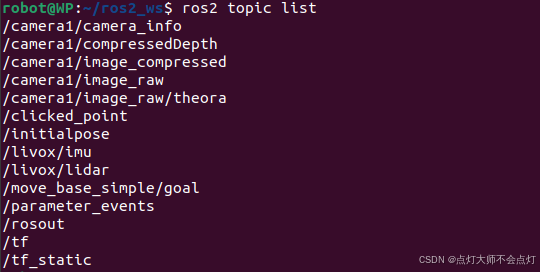

ros2 topic list

录制图像数据和点云数据，该命令会将数据保存在当前终端所在的路径下，所以最好先cd到刚才创建好的目录下，再运行

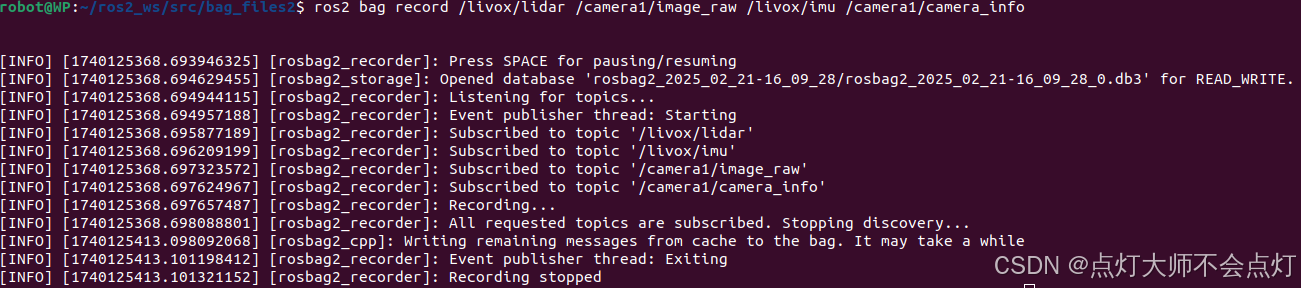

ros2 bag record /livox/lidar /camera1/image_raw /livox/imu /camera1/camera_info

按ctrl+c即可停止录制

六、标定示例

按照官方手册及进行

1.数据集下载

官网：https://koide3.github.io/direct_visual_lidar_calibration/example/

2.预处理

ros2 run direct_visual_lidar_calibration preprocess bag_files2 bag_files_preprocessed2 -av

3.(a)初始猜测（自动）

运行官网命令

 ros2 run direct_visual_lidar_calibration find_matches_superglue.py bag_files_preprocessed2 --rotate_camera 90

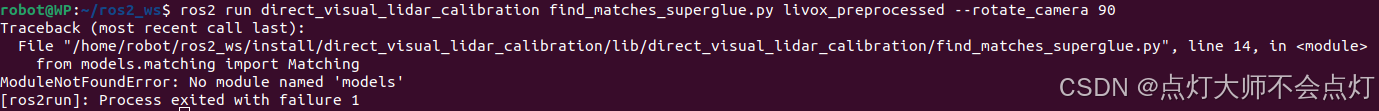

报错：Python 没有找到models这个模块

【解决】：

1.检查一下是否有 models 目录存在

find ~/ros2_ws/src/ -type d -name "models"

2.将 SuperGluePretrainedNetwork 目录添加到 Python 路径中，以便 Python 可以找到 models 模块。可以通过修改 PYTHONPATH 环境变量来完成这一点。

export PYTHONPATH=$PYTHONPATH:/home/robot/ros2_ws/src/SuperGluePretrainedNetwork

使其生效：

source ~/.bashrc

3.重新编译工作空间

colcon build --symlink-install
source install/setup.bash

4.重新运行

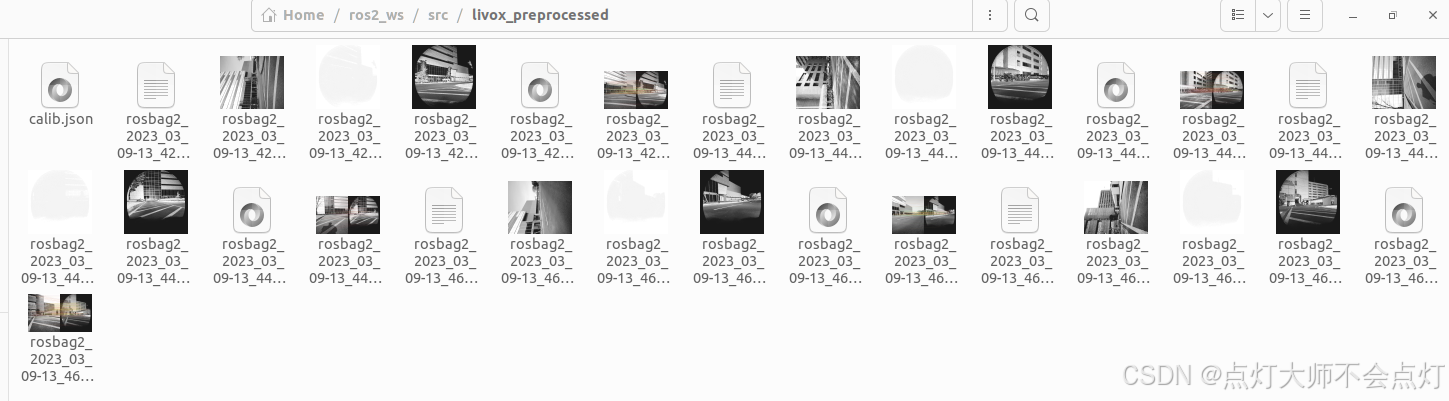

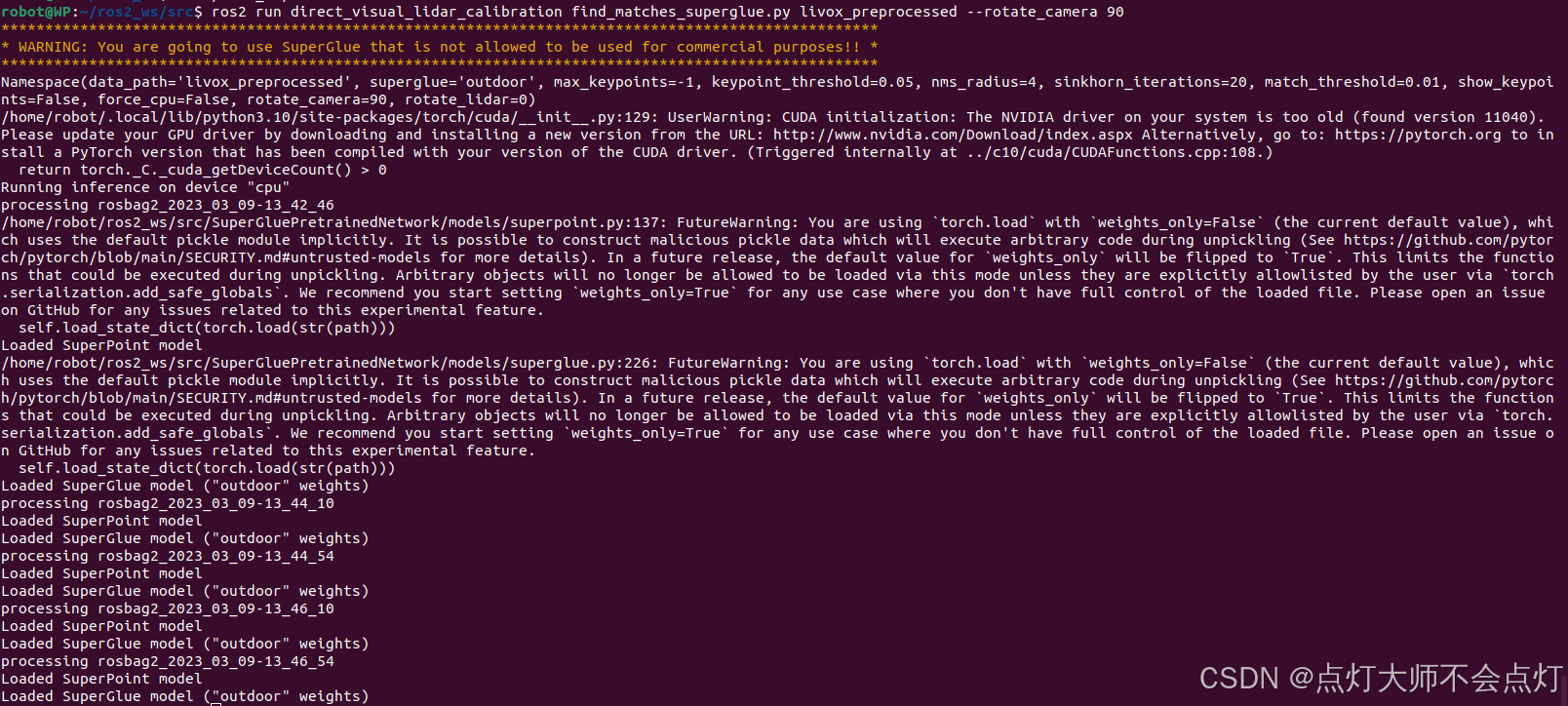

查看livox_preprocessed文件夹，每个 ROS 2 包（rosbag）都被处理并且加载了 SuperPoint 和 SuperGlue 模型

执行基于RANSAC的初始猜测估计

ros2 run direct_visual_lidar_calibration initial_guess_auto bag_files_preprocessed2

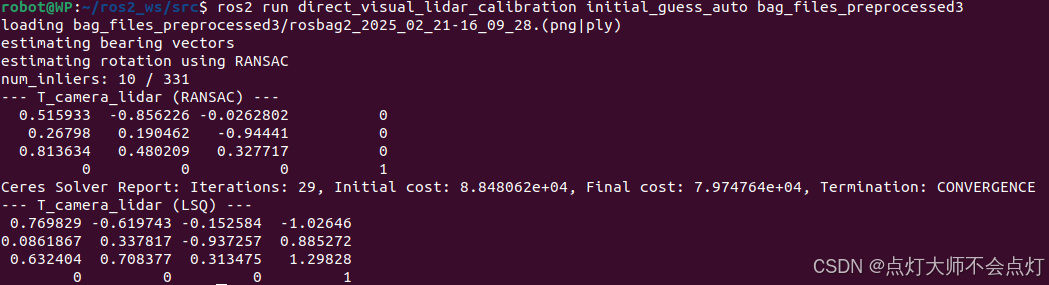

完成了相机-激光雷达的初步配准。输出显示了使用RANSAC和最小二乘法（LSQ）估计的相机和激光雷达之间的变换矩阵T_camera_lidar 。Ceres Solver优化结果，显示了迭代次数和优化前后的成本值。终止条件为收敛。

3.(b)初始猜测（手动）

 ros2 run direct_visual_lidar_calibration initial_guess_manual livox_preprocessed

4.精细相机配准

ros2 run direct_visual_lidar_calibration calibrate bag_files_preprocessed2

5.校准结果检查

 ros2 run direct_visual_lidar_calibration calibrate bag_files_preprocessed2

6.校准结果文件

校准完成后，用文本编辑器打开livox_preprocessed/calib.json，查找标定结果T_lidar_camera
