DMA和DMA实验（3.16）

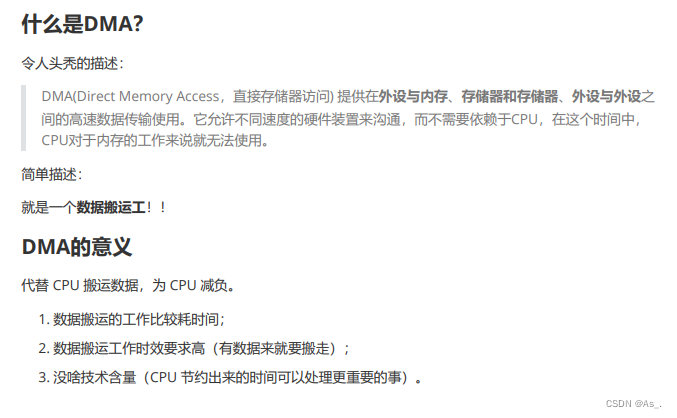

DMA介绍：





DMA 控制器 STM32F103有2个：

DMA 控制器，DMA1有7个通道，DMA2有5个通道。 一个通道每次只能搬运一个外设的数据！！ 如果同时有多个外设的 DMA 请求，则按照优先级进行响应。

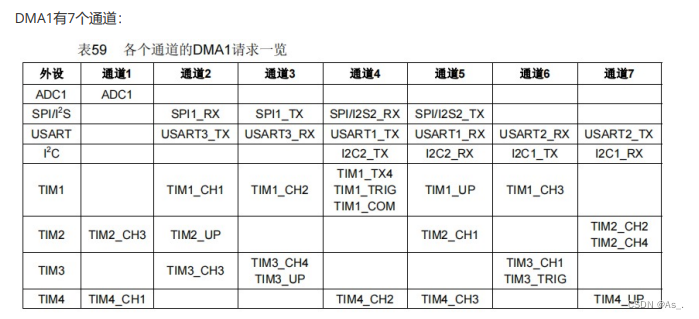

DMA1有7个通道：

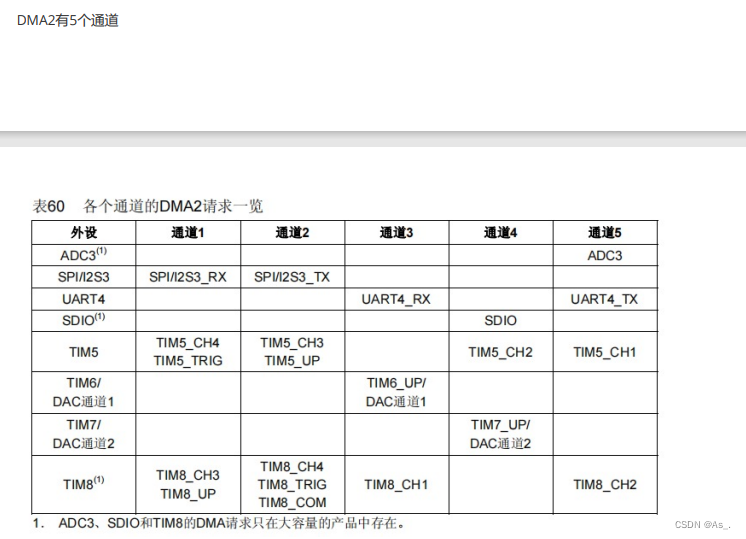

DMA2有5个通道：

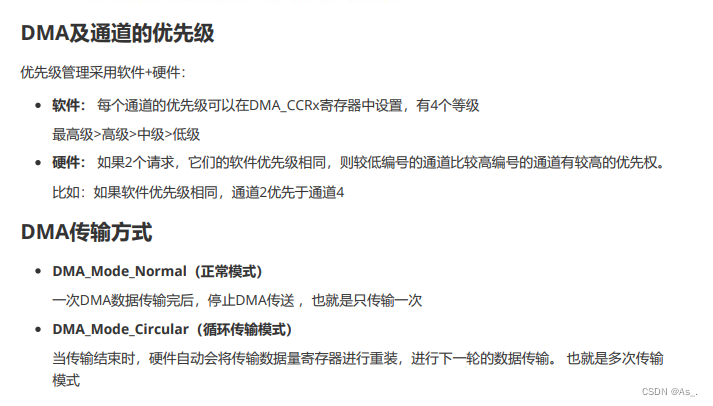

优先级和传输方式：优先级设置一般用软件设置

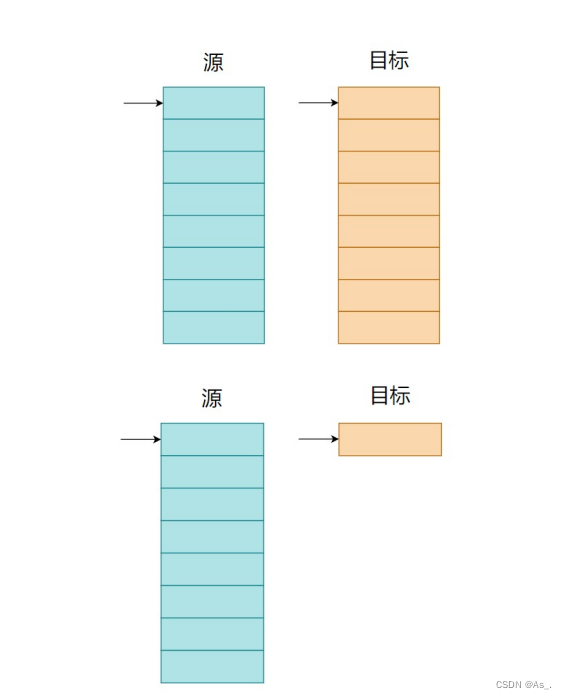

指针递增模式：

外设和存储器指针在每次传输后可以自动向后递增或保持常量。当设置为增量模式时，下一个要传输的地址 将是前一个地址加上增量值。

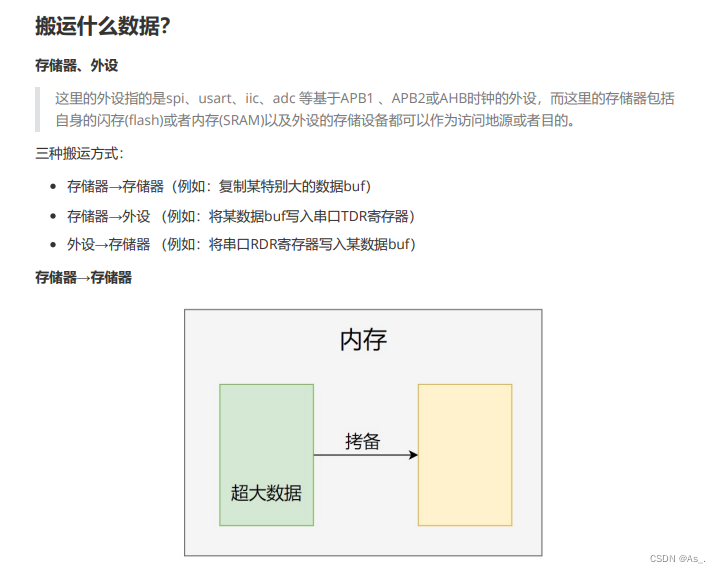

1.DMA实验，内存到内存搬运：

要求：使用DMA的方式将数组A的内容复制到数组B中，搬运完之后将数组B的内容打印到屏幕。

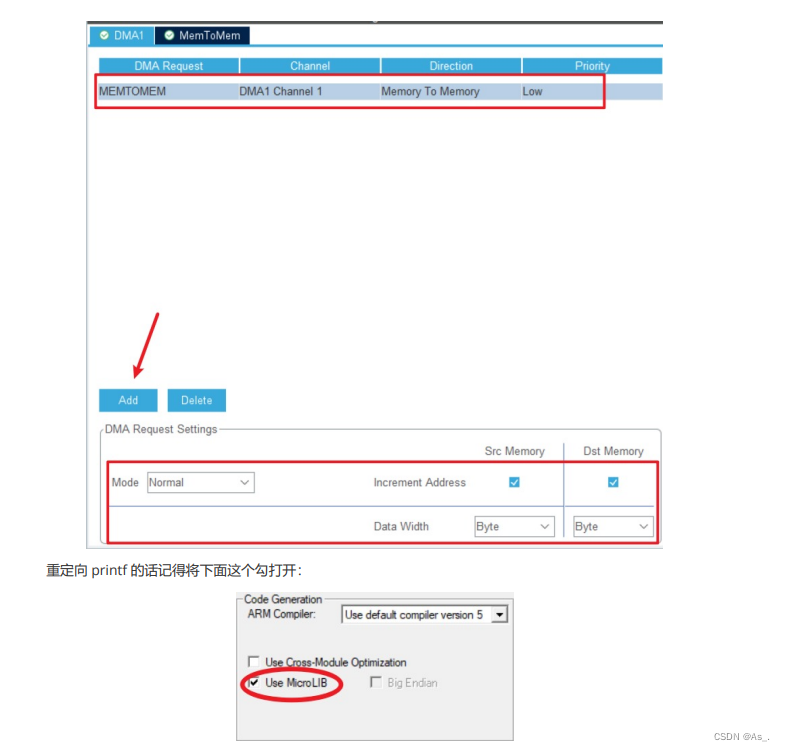

CubeMX配置 ，DMA 配置：



用到的库函数

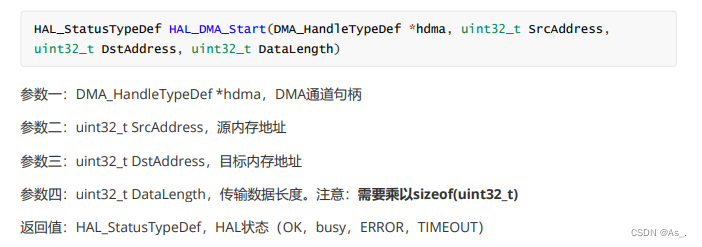

1. HAL_DMA_Start

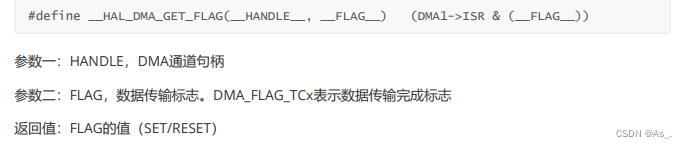

2. __HAL_DMA_GET_FLAG



代码实现：

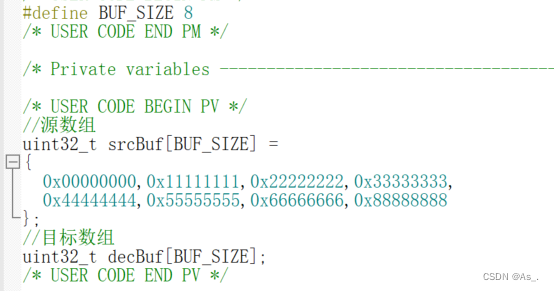

变量定义：

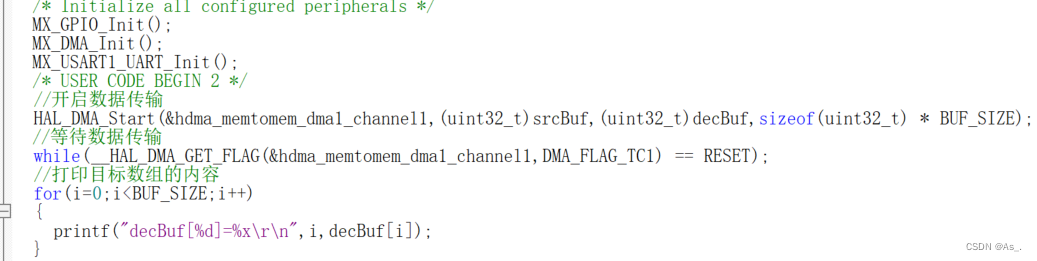

main函数：

需要注意HAL_DMA_Start函数第四个参数要乘以sizeof(uint32_t)，单位为字节。

而且使用printf函数需要以下这段代码，并且打开MicroLIB库。

int fputc(int ch, FILE *f)
{
unsigned char temp[1]={ch};
HAL_UART_Transmit(&huart1,temp,1,0xffff);
return ch;

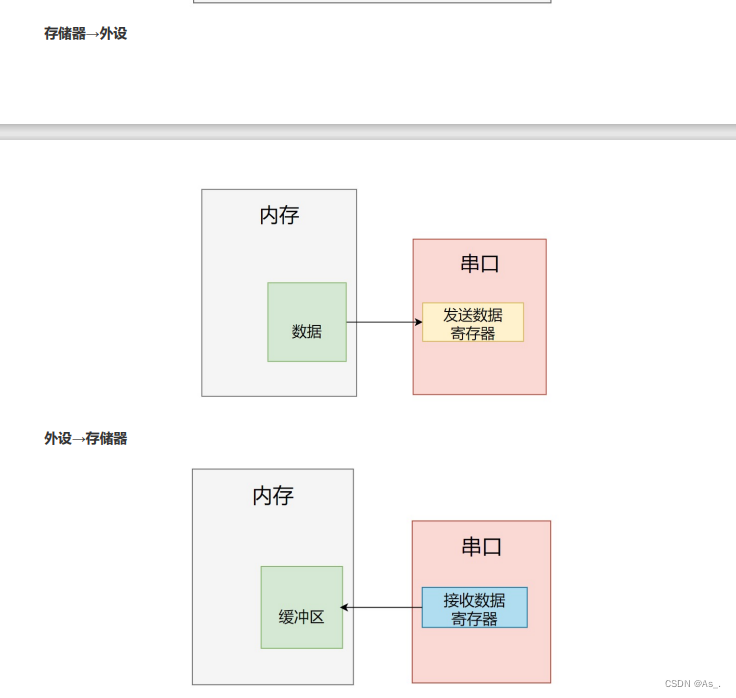

2.内存到外设搬运：

实验要求：使用DMA的方式将内存数据搬运到串口1发送寄存器，同时闪烁LED1。

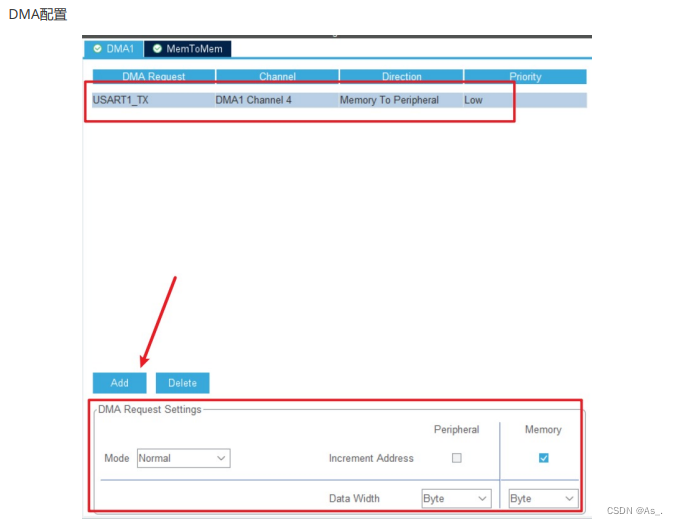

CubeMX配置：第二个红框选择Circular模式



用到的库函数：

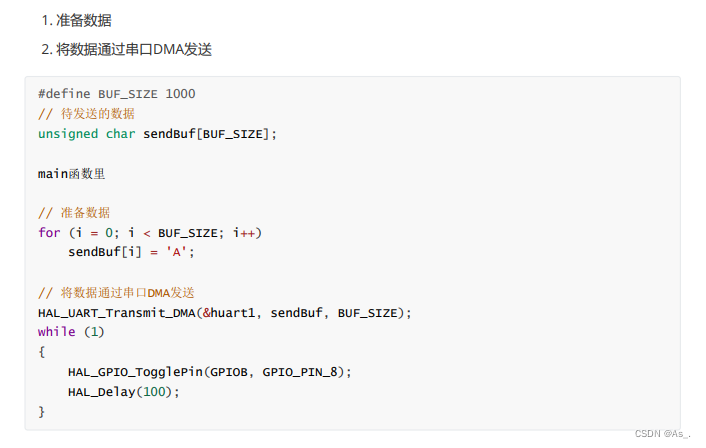

代码实现：

HAL_UART_Transmit_DMA函数中，第三个参数单位为字节，sendBuf里面一个元素是一个字节，所以这里直接用BUF_SIZE







3.外设到内存搬运：

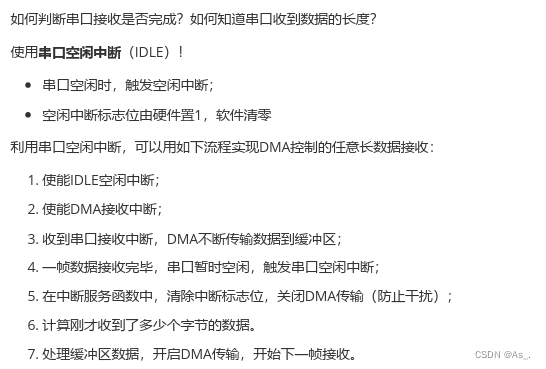

实验要求：使用DMA的方式将串口接收缓存寄存器的值搬运到内存中，同时闪烁LED1。

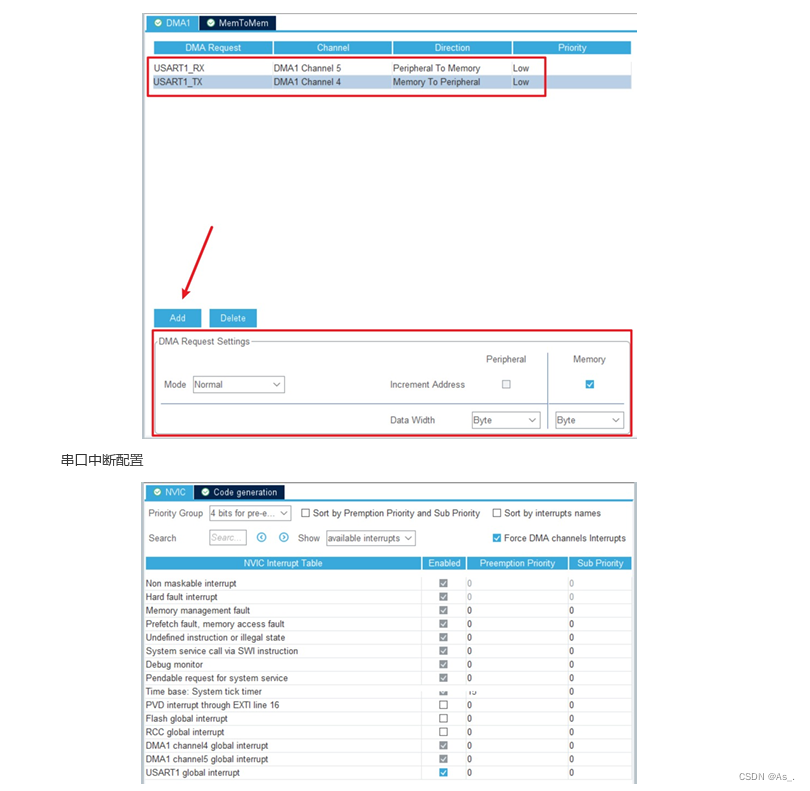

cubeMX配置：



用到的库函数：

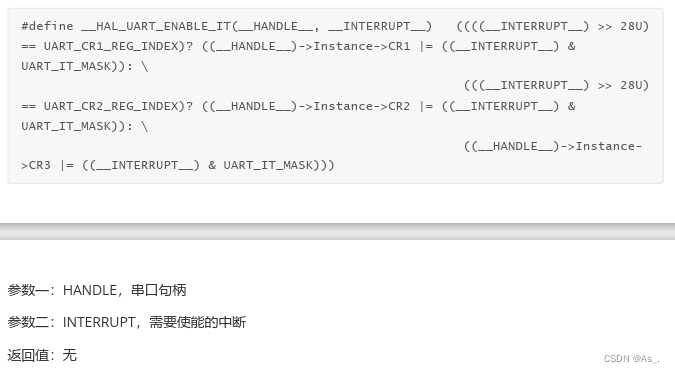

1. __HAL_UART_ENABLE_IT

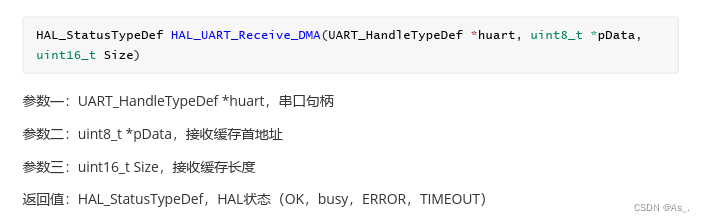

2. HAL_UART_Receive_DMA

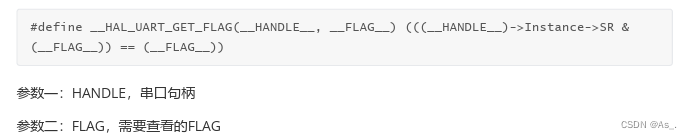

3. __HAL_UART_GET_FLAG

4. __HAL_UART_CLEAR_IDLEFLAG

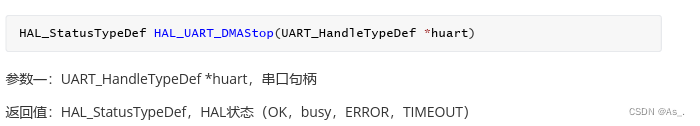

5. HAL_UART_DMAStop

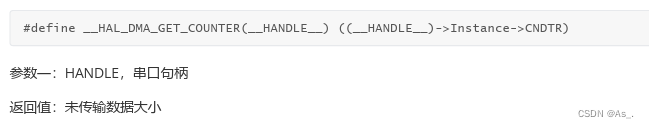

6. __HAL_DMA_GET_COUNTER

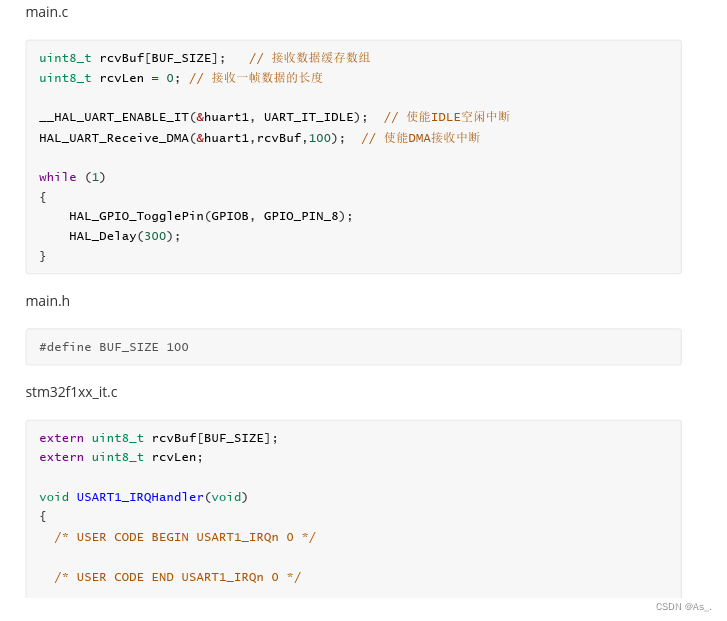

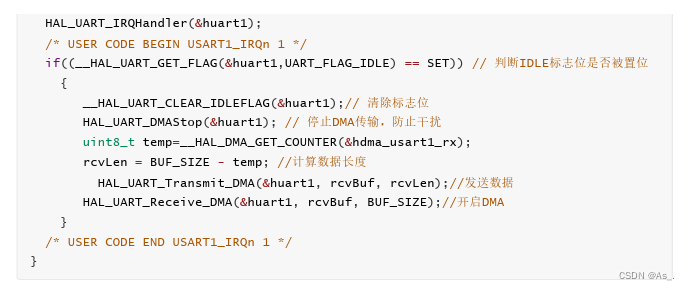

代码实现：



DMA实验说明，DMA的数据处理独立于MCU之外，在执行主函数同时，也能进行数据搬运。
