[DRAM Test]DDR基本原理

一、存储器分类

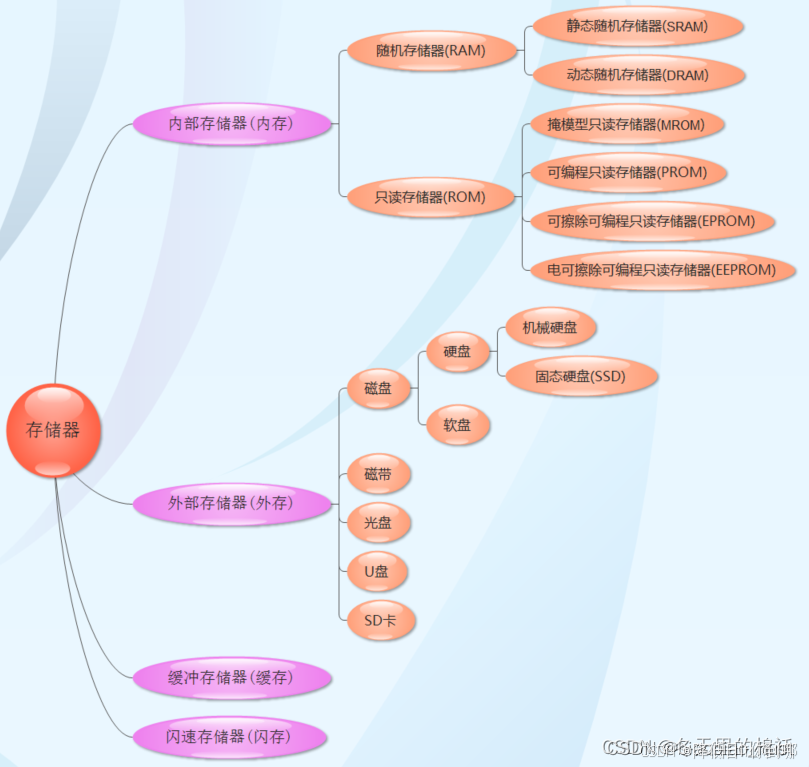

        存储器一般来说可以分为内部存储器(内存)，外部存储器(外存)，缓冲存储器(缓存)以及闪存这几个大类。

        内存：也称为主存储器，位于系统主机板上，可以同CPU直接进行信息交换。其主要特点是：运行速度快，容量小。

        外存：也称为辅助存储器，不能与CPU之间直接进行信息交换。其主要特点是：存取速度相对内存要慢得多，存储容量大。内存与外存本质区别是，一个是内部运行提供缓存和处理的功能，也可以理解为协同处理的通道；而外存主要是针对储存文件、图片、视频、文字等信息的载体，也可以理解为储存空间。

        缓存：就是数据交换的缓冲区（称作Cache），当某一硬件要读取数据时，会首先从缓存中查找需要的数据，如果找到了则直接执行，找不到的话则从内存中找。由于缓存的运行速度比内存快得多，故缓存的作用就是帮助硬件更快地运行。

        闪存（Flash Memory）：是一种长寿命的非易失性（在断电情况下仍能保持所存储的数据信息）的存储器，数据删除不是以单个的字节为单位而是以固定的区块为单位（注意：NOR Flash 为字节存储。），区块大小一般为256KB到20MB。闪存是电子可擦除只读存储器（EEPROM）的变种，闪存与EEPROM不同的是，EEPROM能在字节水平上进行删除和重写而不是整个芯片擦写，而闪存的大部分芯片需要块擦除。由于其断电时仍能保存数据，闪存通常被用来保存设置信息，如在电脑的BIOS（基本程序）、PDA（个人数字助理）、数码相机中保存资料等。

二、DDR关键指标

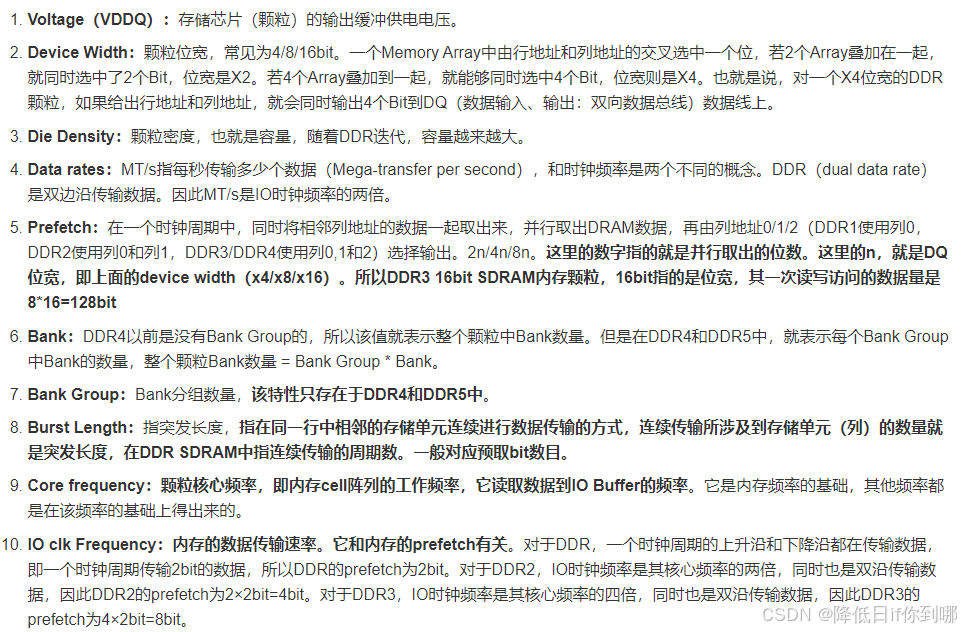

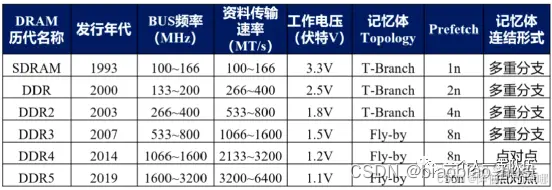

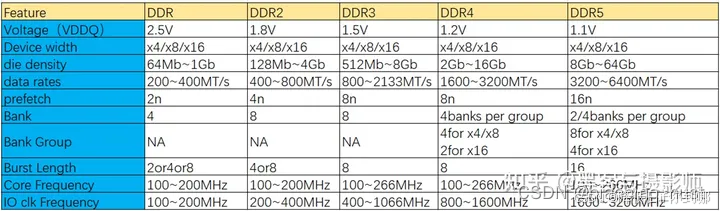

       随着CPU 发展，内存也发生了巨大的变革，DDR从诞生到现在已经经历了多代，分别是第一代SDR SDRAM（Single Data Rate SDRAM，同步型动态存储器），第二代的DDR SDRAM，第三代的DDR2 SDRAM，第四代的DDR3 SDRAM，现在已经发展到DDR5 SDRAM。为了实现容量增加和传输效能增加，规范的工作电压越来越低，DDR容量越来越大，IO的速度越来越高。

三、DDR的结构原理

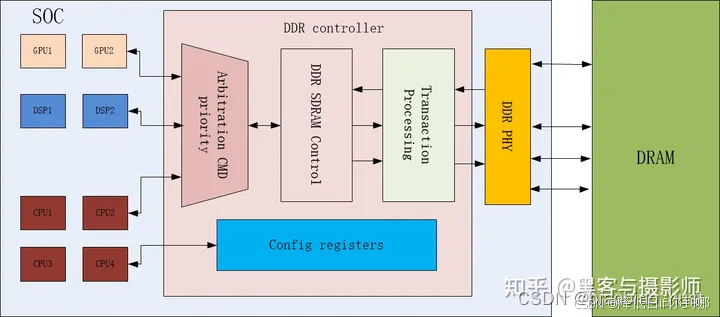

DDR SDRAM子系统包含DDR controller、DDR PHY和DRAM存储颗粒三部分。DDR IP一般包括DDR Controller和DDR PHY，内部涉及的内容包括但不限于以下几个方面：数据保序、仲裁、最优调度、协议状态机设计、防饿死机制、bypass通路、快速切频、DDR training。我们分别看一下各部分的组成，然后讲述一下数据的读写过程。

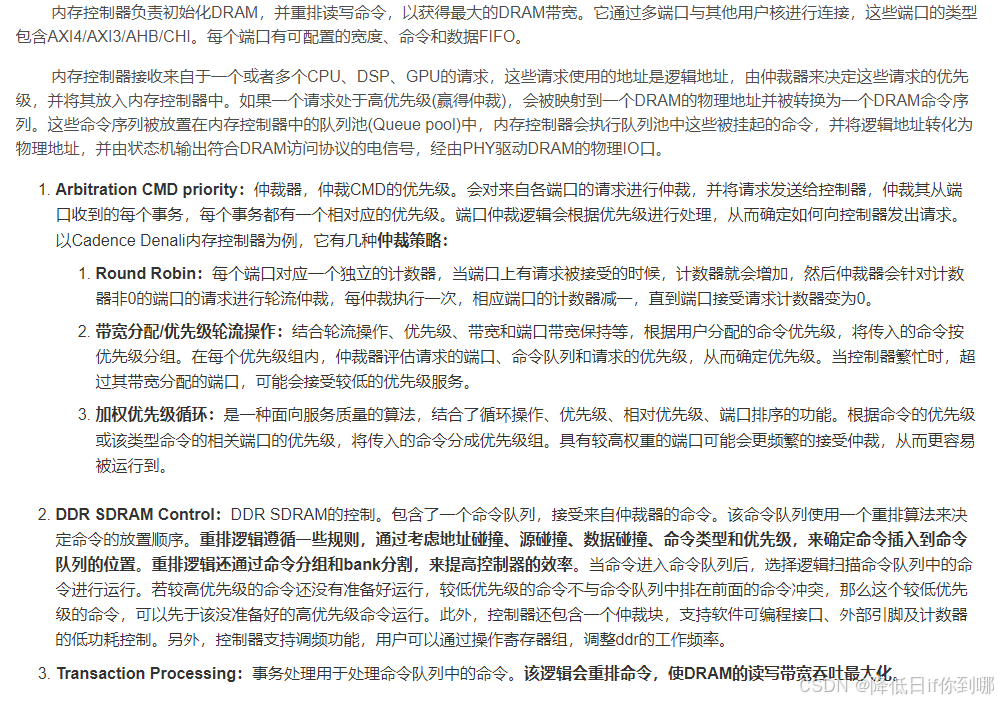

 DDR controller

DDR PHY

DDR PHY是连接DDR颗粒和DDR Controller的桥梁，它负责把DDR Controller发过来的数据转换成符合DDR协议的信号，并发送到DDR颗粒。相反地，它也负责把DRAM发送过来的数据转换成符合DFI（DDR PHY Interface）协议的信号并发送给内存控制器。DDR PHY和内存控制器统称为DDR IP，他们保证了SoC和DRAM之间的数据传输。

        目前在DDR IP的市场上，国际厂商占据较高的市场份额，而国内IP企业占比很小，究其原因，主要是由于DDR PHY具有较高的技术门槛，要在这类PHY上实现突破并不容易。DDR PHY是一个系统工程，在如下方面需要着重关注：

DDR PHY的数据传输采用并行多位、单端突发的传输模式，对电源完整性PI（Power Integrity，电源完整性）和信号完整性SI （Signal Integrity，信号完整性）的要求很高。
为了能够补偿不确定的延时，针对不同信号，DDR PHY有个灵活配置的延时电路及对应的辅助逻辑，这些延时电路可能会随着电压及温度变化而变化。因此PHY针对这些电路要有校准（Training），可以说DDR PHY是对Training要求最多的接口。

DDR DRAM颗粒

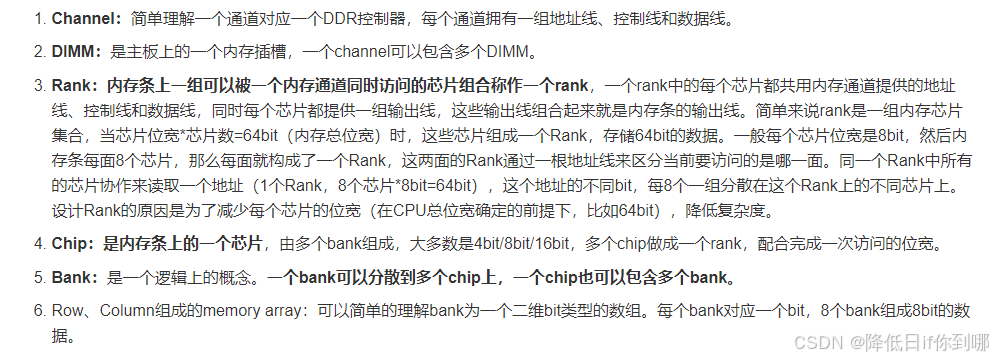

        从DDR PHY到内存颗粒的层次关系如下：channel->DIMM->rank->chip->bank->row/column组成的memory array。例如，i7 CPU 支持两个Channel（双通道），每个Channel上可以插2个DIMM（dual inline memory module，双列直插式存储模块），每个DIMM由2个rank构成，8个chip组成一个rank。由于现在多数芯片的位宽是8bit，而CPU的位宽是64bit，因此经常是8个芯片可以组成一个rank。

DRAM的读写

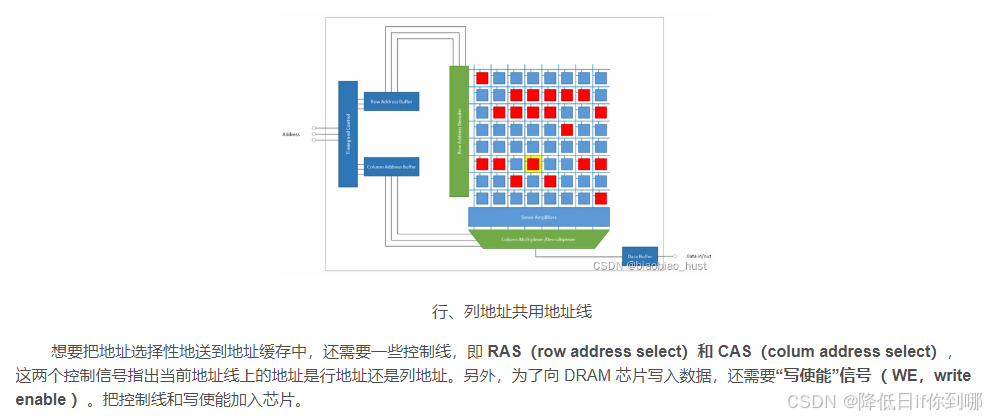

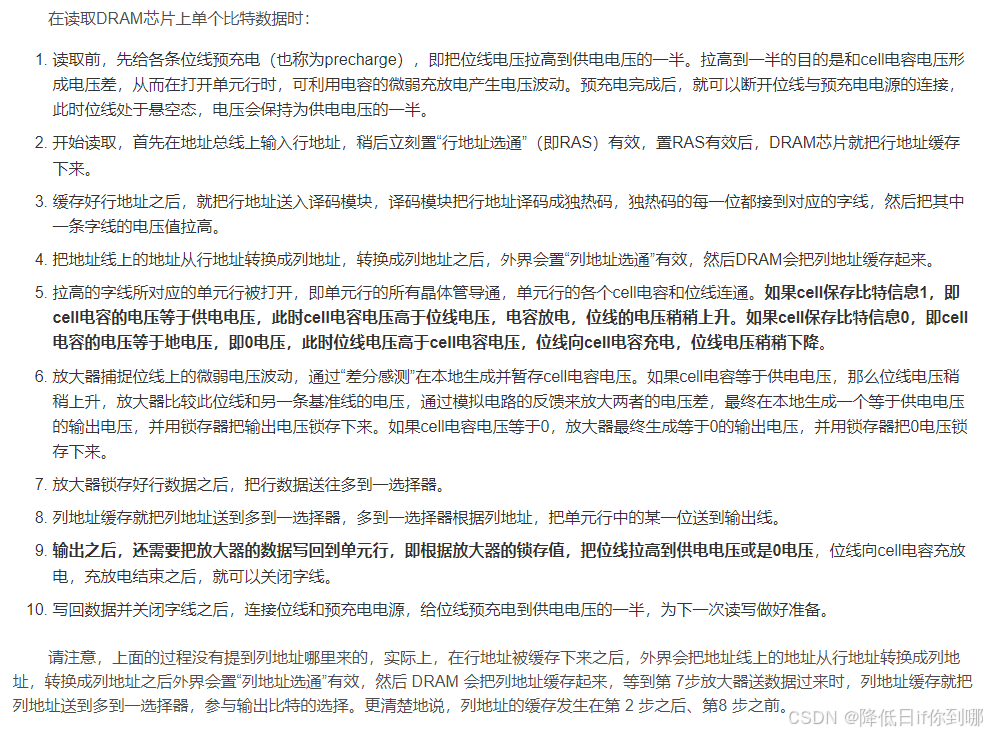

DRAM读过程

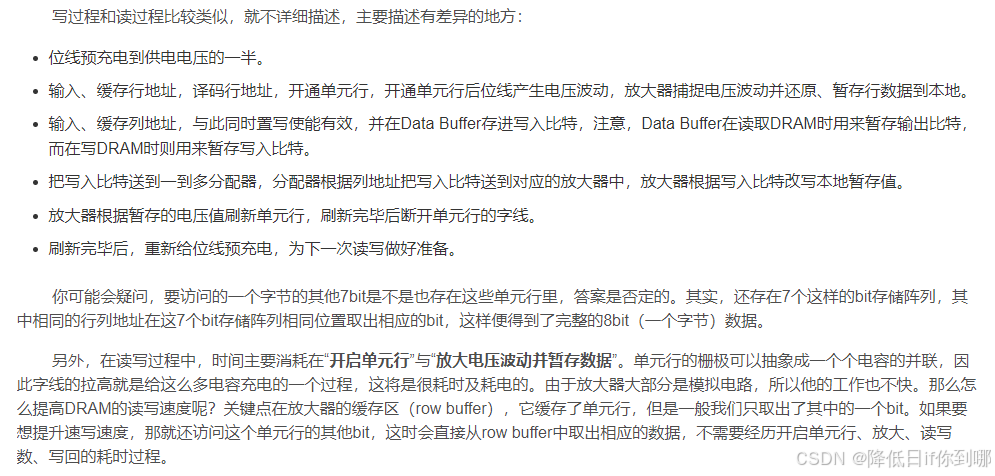

DRAM写过程

burst模式

 由于现在的处理器，CPU与DDR之间基本上都有cache，CPU在访问内存单个字的时候，不仅需要访问这个字，还需要把这个字所在的缓存行全部搬进cache中，因此内存不仅要一次提供一个字，还要提供一个缓存行（cache line）。缓存行一般比较大，比如8个64比特，因此内存要一次提供8×64=512比特数据。但如果前面介绍的方式访问内存，那么一次只能提取出64比特，即提取一个字，这并不满足缓存行的要求。为此，我们提出对内存使用“burst模式”。

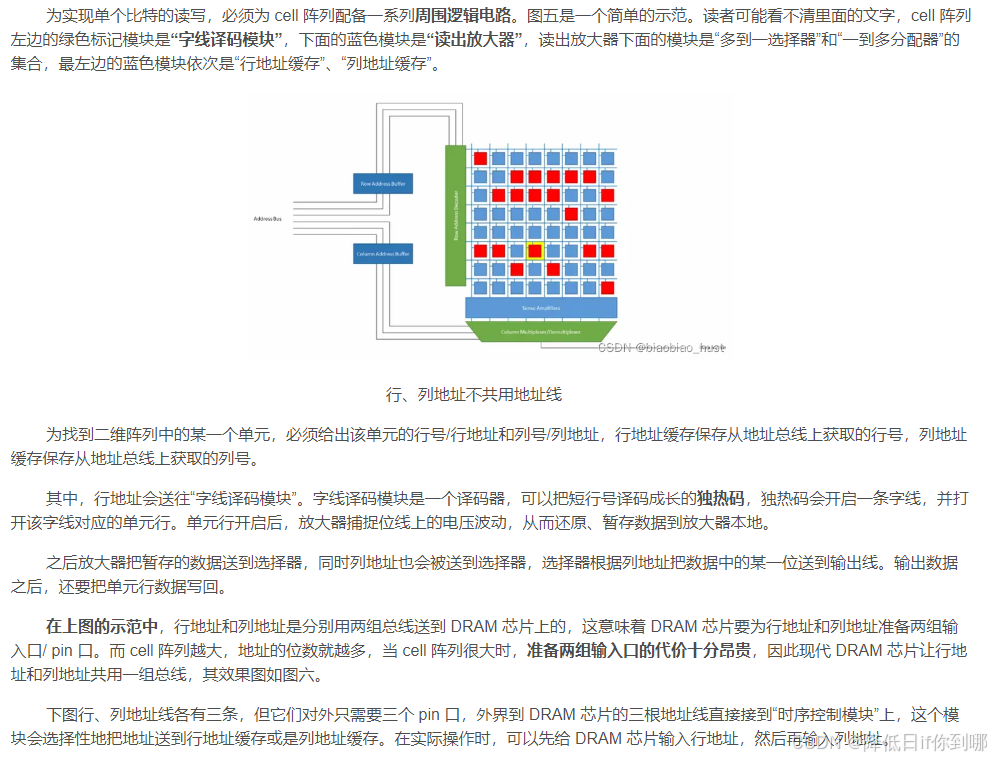

        由于缓存行内的各个字在内存上是紧邻的，我们就可以灵活地使用cell阵列中的行缓存（row buffer）。前面说到单元行进入放大器的行缓存之后，并不会在读写一个比特后立刻写回cell阵列，而是待在行缓存里等待下一个读写命令。如果下一个读写命令仍然发生在该单元行，那就可以行命中，直接操作row buffer。

        在burst模式里，每当我们读取cell阵列中的一个比特，不仅把这个比特送到输出缓存中，而且紧接着把这个比特所在缓存行的各个比特都送到输出缓存，这样就完成了一次burst，即把目标比特周围的多个比特连续地读出。

bank并行和内存交错

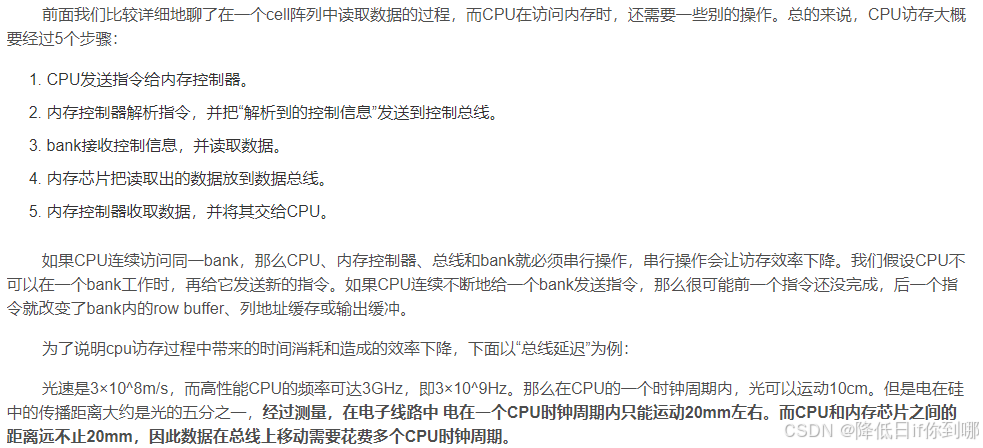

上面的计算说明，在CPU访存的5个步骤中，第2、第4步是要花很多时间的，而没有详细讨论的第1、第5步，大概率比这两步还要慢。因此让CPU、内存控制器、总线和bank串行操作是不明智的。实际上，我们完全可以在一个bank进行第3步时，让CPU、内存控制器、总线去操作新的bank，以此隐藏起它们的工作时间，从而营造起一种CPU、内存控制器和总线不需要消耗时间的假象。上面这种做法实现了“bank间并行”。

        所谓在“bank间并行”就是让一个chip内的不同bank并行工作，让它们各干各的。为此CPU要连续、依次向不同的bank发送读取指令，这样在同一时间很多bank都在工作，第一个bank可能在输出，第二个bank可能在放大电压，第三个bank可能在开启单元行。当第一个bank burst输出完毕，第二个bank刚好可以输出。当第二个bank burst输出完毕，第三个bank刚好可以输出.......通过这样让“bank读取”和“CPU、内存控制器、总线工作”在时间上相互重叠的方式，我们可以成功地把CPU、内存控制器和总线的工作时间隐藏起来，从而打造出一种CPU无延迟访问内存、多个bank连续、依次“泵”出数据的理想情况。这种通过“bank间并行”实现“连续泵出数据”的方法，就是所谓的“内存交错”。

        内存交错不仅隐藏了CPU、内存控制器和总线的工作时间，还隐藏了对单个bank而言row缺失所造成的多余访问时间（所谓“多余”是相对“row 命中”情况而言的），连续两次对同一个bank的访问，它们访问的row相同或者不同，对延迟的影响是相当显著的。

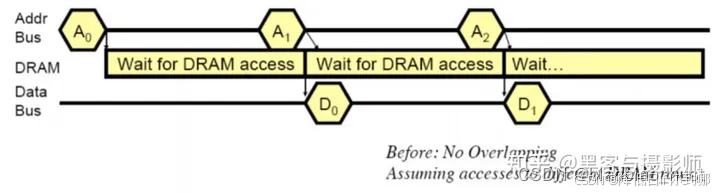

        如果第二个命令是对同一个row访问，那么memory controller只需要发出Rd/Wr读写命令即可，称为行命中。如果第二个命令是对不同的row进行访问，那么memory controller需要发出PRE，ACT，Rd/Wr命令序列，称为行缺失。从命令序列的对比来看，可以看出行缺失的情形对性能的影响是糟糕的。下图显示了连续的行缺失的情形下的访存序列：

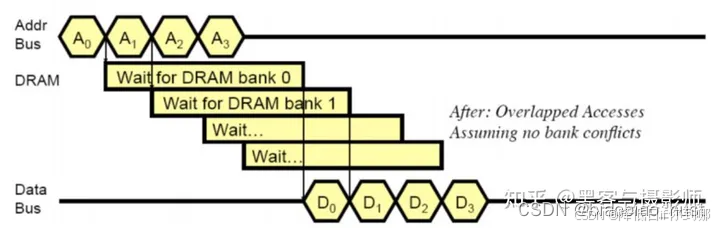

然而，如果我们有多个bank，然后将 A0,A1,A2...的访存序列，通过memory controller的address interleaving, 映射到多个bank上，也就是所谓banking。避免了连续访问同一个bank的不同row，造成的大量行缺失，就能够得到下面的访存序列：

显然，上图中的类似流水化的访问能够很大程度上掩盖访问DRAM的访存延迟，这也就是banking能够提高memory throughput的原因。

        另外，memory controller的address interleaving是什么呢？

        我们都知道在OS层面，有着从virtual address到physical address的地址映射。类似地，在memory controller层面，我们需要将physical address映射为对DRAM chip中具体的位置的访问，通过将bank映射到物理地址的相对低位（相对于row)，可以使得对连续地址的访存请求被映射到不同的bank。
