VLANif是三层虚拟接口，用于不同VLAN间的通信，无需物理端口，节省资源。VLAN聚合通过super-vlan和sub-vlan实现同网段多VLAN共存，节省VLAN数量。配置包括创建VLAN，设置虚接口IP，启用ARP代理。在大型网络中，如高校，VLAN聚合是有效的管理策略。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

vlanif

vlan聚合

vlanif

1.什么是vlanif虚接口：

是一种三层虚拟接口，可以实现vlan之间的三层互通，其中vlanif不占用物理端口，还可以节约资源

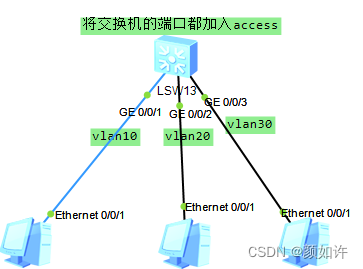

2.拓扑图

配置(将接口设置为access并加入不同的vlan，这里就不再赘述了)：

[sw1]vlan batch 10 20 30
[sw1]int vlanif10
     ip address 192.168.10.254 24
[sw1]int vlanif20
     ip address 192.168.20.254 24
[sw1]int vlanif30
     ip address 192.168.30.254 24

优势：大家想一想单臂路由需要加台路由器，然后再在子接口上面开启arp代理，vlanif就是直接切换到三层，而且不需要占用物理资源，就可以实现不同vlan之间的通信

注：vlanif就相当于路由器的接口，可以实现不同vlan之间的通信，如果实现不同网段的互通，仍然可以在交换机写下静态路由

vlan聚合

super-vlan：超级vlan

sub-vlan：子vlan（只用于隔离广播域）

vlan聚合的作用：实现同网段但加入不同vlan，为了节省vlan，将这些vlan加入到一个vlan里面去

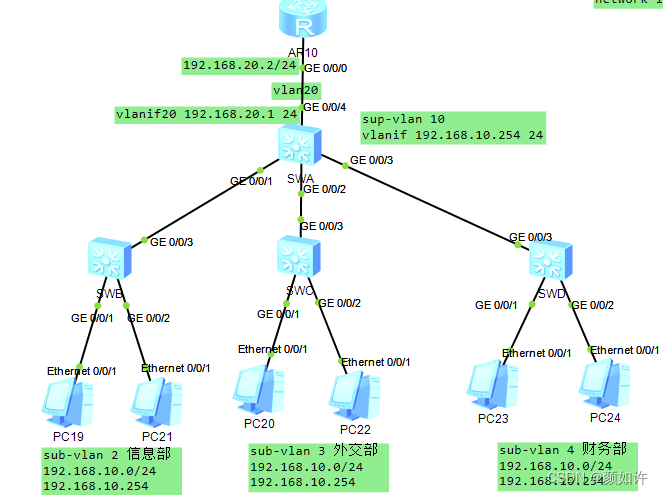

拓扑图

配置（接入层的交换机就将接入pc的端口设置为access，加入不同的vlan，交换机互联的端口设置为trunk）：

[SWA]vlan batch 2 3 4 10
[SWA]vlan 10     //进入vlan10
[SWA-vlan10]aggregate-vlan   //配置vlan10为聚合vlan(超级vlan)
[SWA-vlan10]access-vlan 2 to 4  //在聚合vlan10中添加子vlan2/3/4
[SWA-vlan10]quit
[SWA]interface vlanif 10   //进入vlanif 10
[SWA-Vlanif10]ip address 192.168.10.254 24   //配置vlanif10虚接口的IP地址
[SWA-Vlanif10]arp-proxy inter-sub-vlan-proxy enable   //在vlanif10下开启vlan间-arp代理
[SWA-Vlanif10]quit
[SWA]port-group group-member g0/0/2 to g0/0/4
[SWA-port-group]port link-type trunk
[SWA-port-group]port trunk allow-pass vlan 2 3 4

[R1]ip route-static 192.168.10.0 24 192.168.20.1  //配置r1去不同主机的路由

这里简单介绍下arp代理（聚合vlan和单臂路由都遇到过）

Proxy ARP : 如果ARP请求是从一个网络中的主机发往同一网段，但是不同VLAN内的另外一台主机，那么连接这两个VLAN的设备就可以回应该ARP请求，这个过程称为代理ARP（Proxy ARP）

vlan聚合一般都用于高校，网络规模特别大，需要规划的vlan特别多，就需要用到
