华为ensp实验1---VLAN聚合

一:实验内容

分别有三个vlan，vlan10、vlan20、vlan30，使用vlan聚合技术，让这三个网段使用同一个网关地址，从而实现资源的节省。最后在SW1和AR1上做静态路由，实现全部设备都可以互相访问。

二、实验过程：

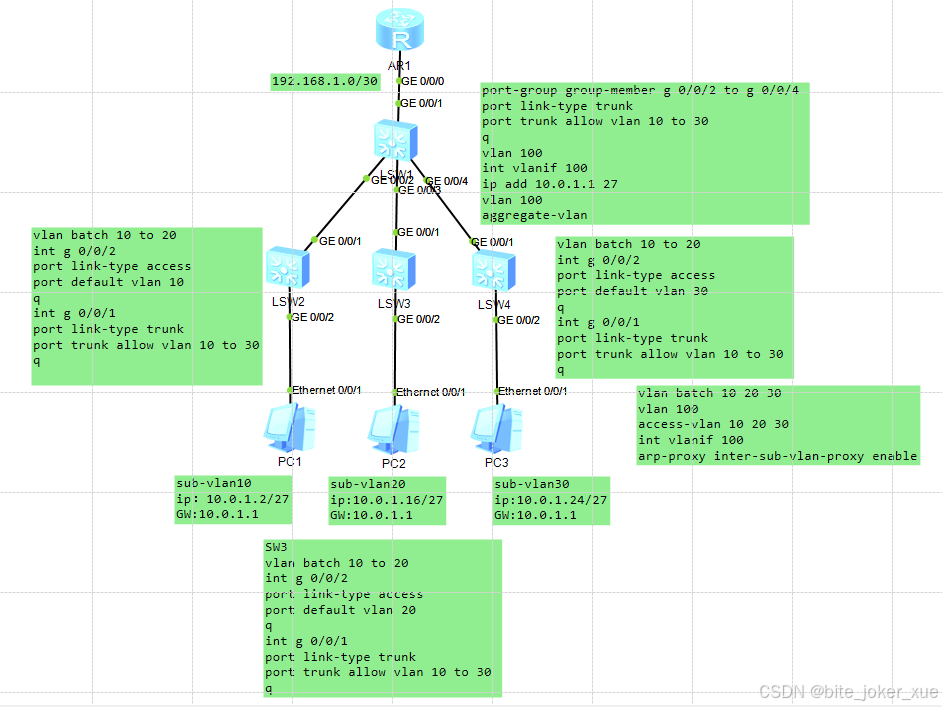

1.拓扑图（包含脚本）：

2.实验步骤:

(1)给SW1,SW2,SW3,SW4分别创建vlan10,vlan20,vlan30,SW1--SW2,SW1--SW3,SW1--SW3之间设置trunk口,给SW2,SW3,SW4的G0/0/2设置access口,划分vlan;

SW1:

vlan batch 10 to 20

port-group group-member g 0/0/2 to g 0/0/4
port link-type trunk
port trunk allow vlan 10 to 30
q
SW2:

vlan batch 10 to 30
int g 0/0/2
port link-type access
port default vlan 10
q
int g 0/0/1
port link-type trunk
port trunk allow vlan 10 to 30
q

SW3:
