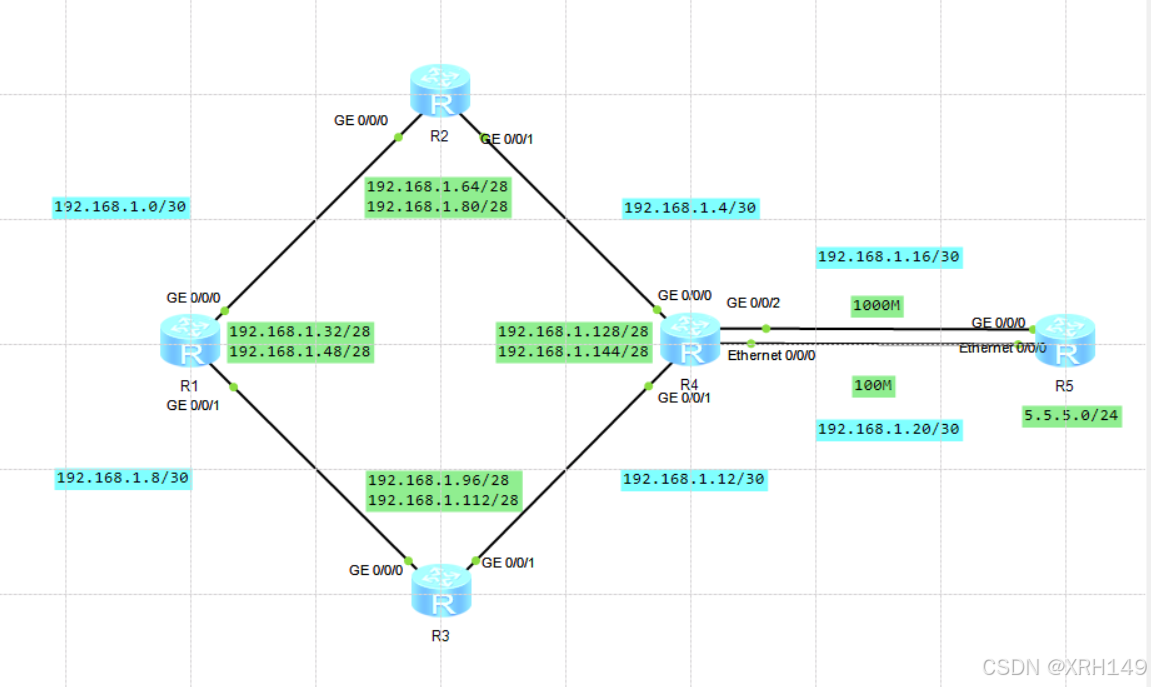

(具体分配的骨干网段(蓝色)和环回接口网段(绿色)请看首图)
要求:
1、除r5的环回地址固定外,整个其他所有网段基于192.168.1.0/24进行合理的IP地址划分
2、r1-r4每个路由器存在两个环回接口,用于模拟链接pc网络;地址也在192.168.1.0/24这个网络范围内
3、r1-r4上不能直接编写到达5.5.5.5/24的静态路由,但仍可以访问
4、全网可达,尽量减少每台路由器,路由条目数量,避免环路出现
5、r4与r5之间,正常通过1000M链路通信,故障时自动改成100M
一、配置网关和环回接口(构建基础路由网络)
R1

R2

R3

R4

R5

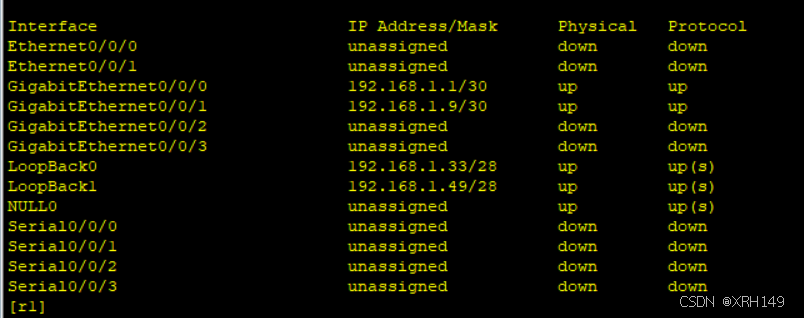

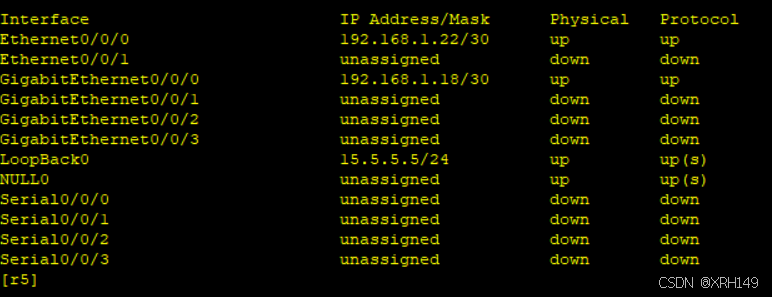

1、配置网关
进入Rx的CLI界面
输入:
system-view 进入系统视图
int g0/0/0 进入对应接口界面(g为千兆网口,e为百兆网口,根据具体情况填写)
ip address 192.168.1.x 30 配置网关(例:ip address 192.168.1.1 30)
(已省略配置各个网关)

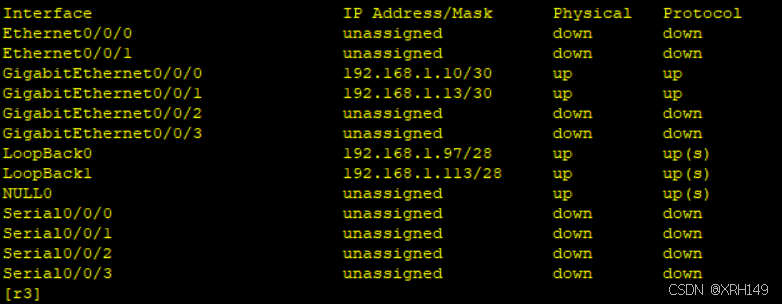

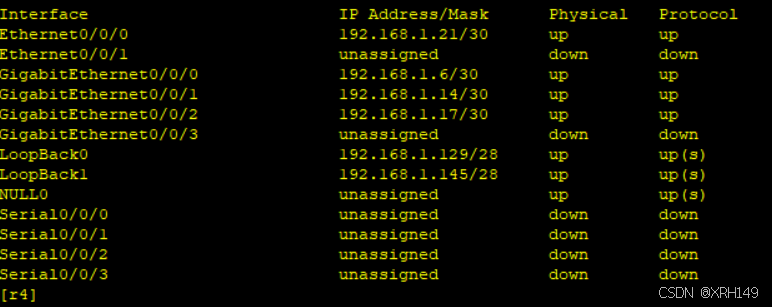

2、配置环回接口
进入Rx的CLI界面
输入:
system-view 进入系统视图
int loop 0 创建环回接口
ip address 192.168.1.x 28 配置网关(例:ip address 192.168.1.1 28)
(已省略配置各个接口)
二、配置静态路由(实现R1-R4互联)

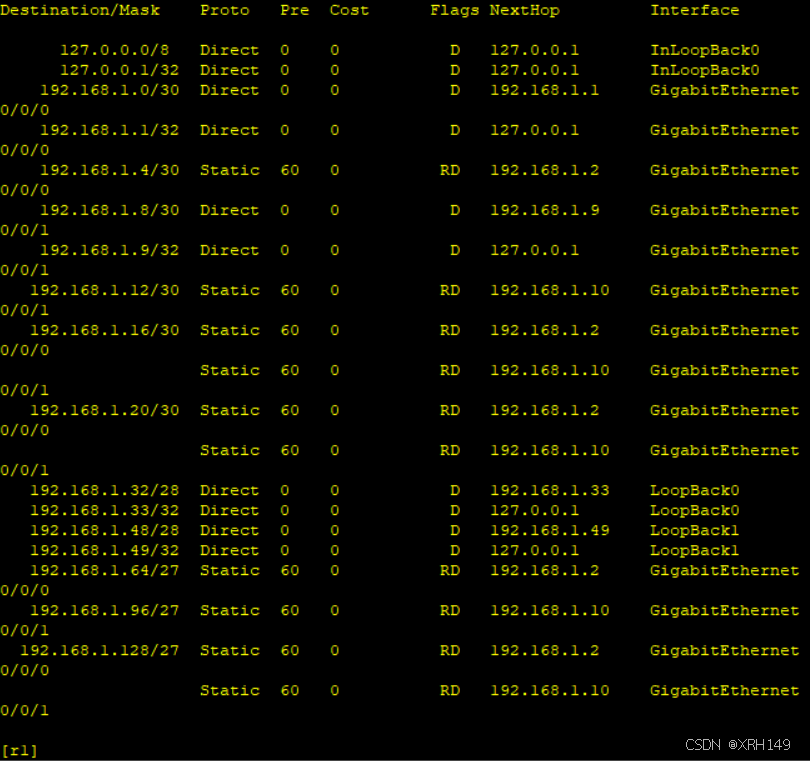

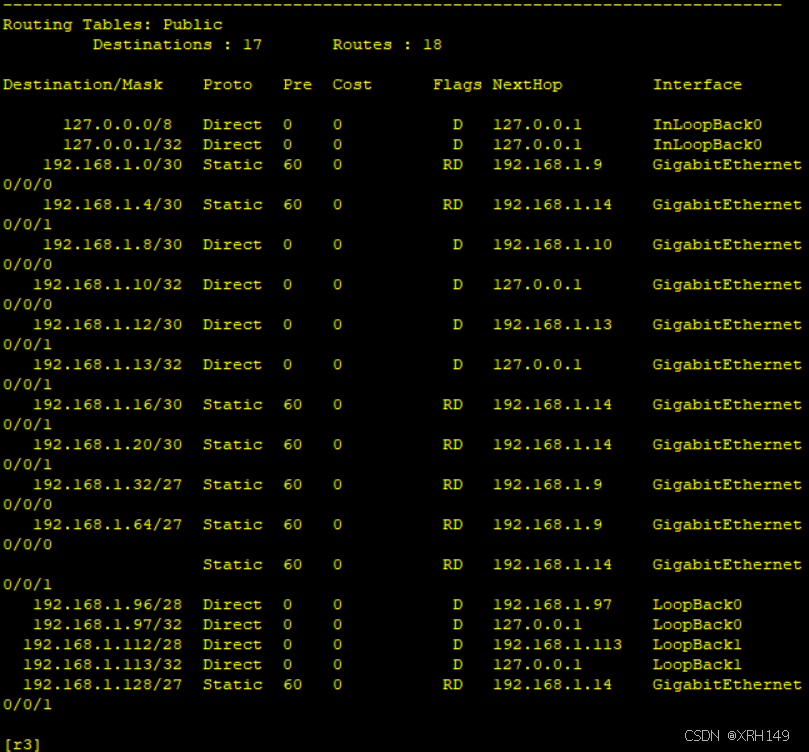

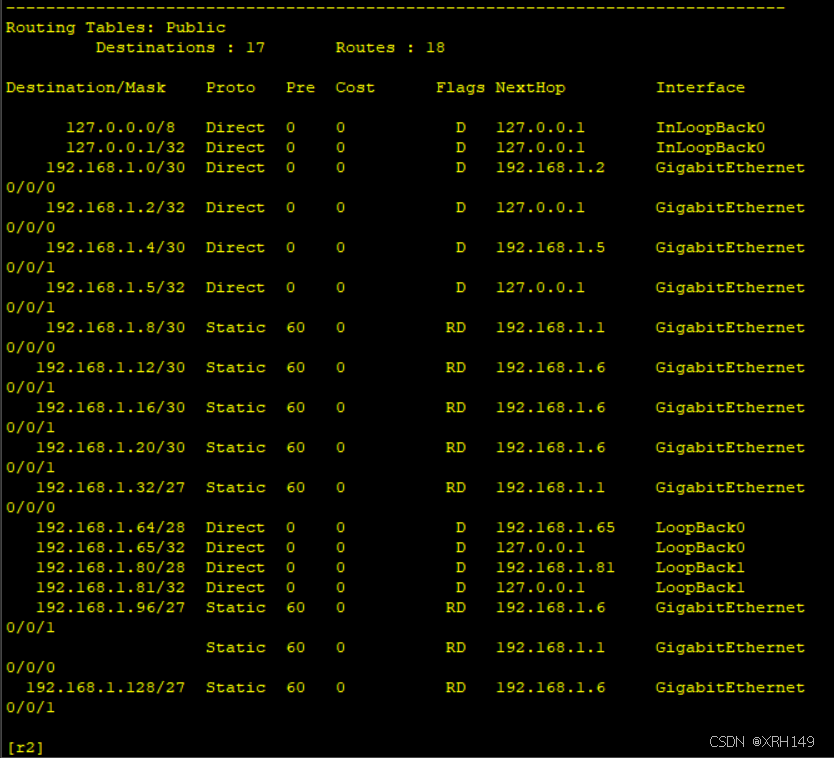

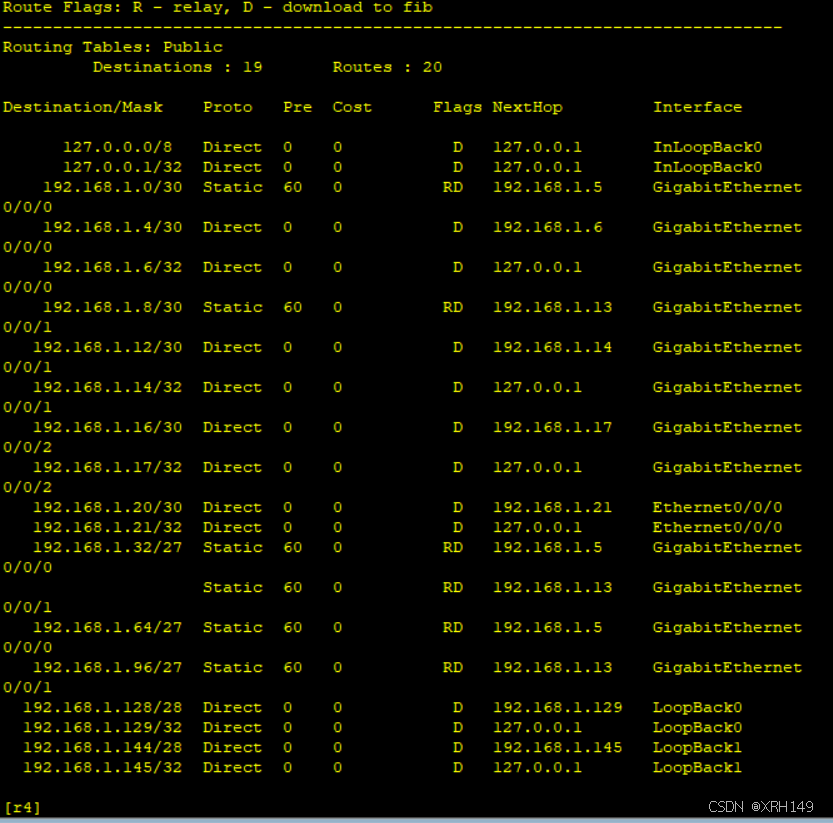

配置Rx静态路由
system-view 进入系统视图
ip route-static 目标网段 下一跳地址 配置到目标网段的静态路由(例ip route-static 192.168.1.0 24 192.168.4.1 配置以192.168.4.1为下一跳到192.168.1.0/24网段的静态路由)
R1

R2

R3

R4

R5

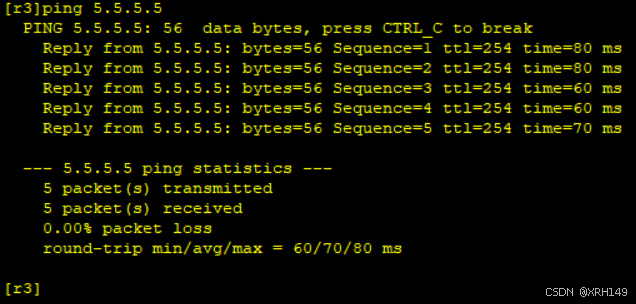

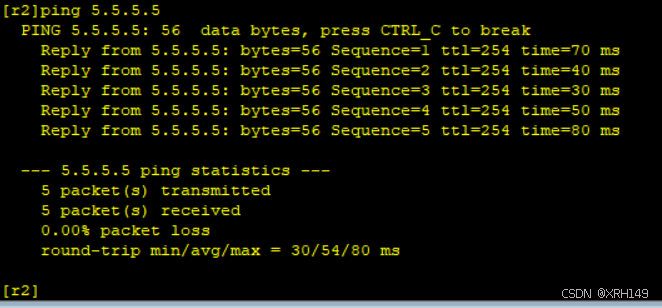

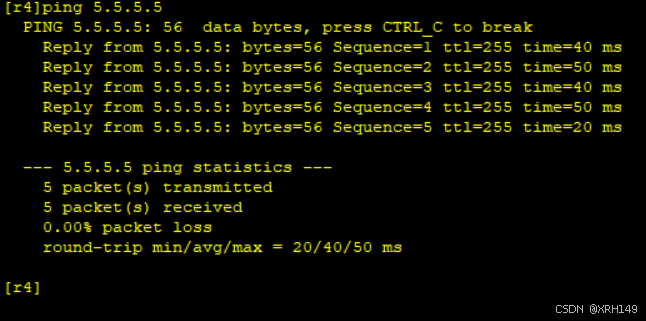

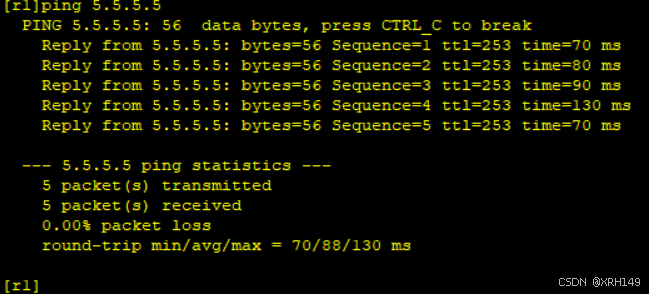

三、配置缺省路由(实现访问5.5.5.5)
R1
ip rou 0.0.0.0 0 192.168.1.2

R2
ip rou 0.0.0.0 0 192.168.1.6

R3
ip rou 0.0.0.0 0 192.168.1.14

R4
ip rou 0.0.0.0 0 192.168.1.18

四、配置路由黑洞(避免环路)
R1
ip rou 192.168.1.32 27 null 0
R2
ip rou 192.168.1.64 27 null 0
R3
ip rou 192.168.1.96 27 null 0
R4
ip rou 192.168.1.128 27 null 0

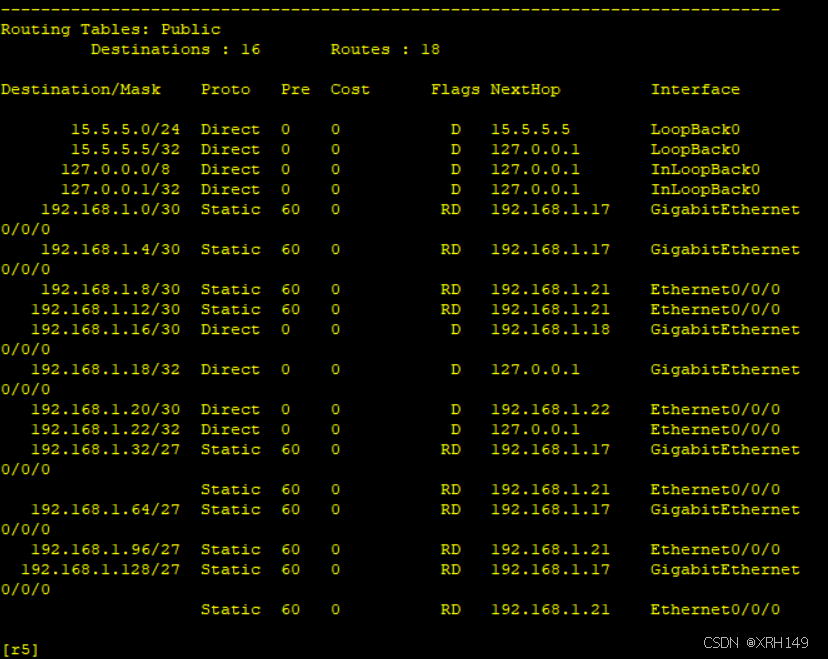

五、设置线路优先级(R4和R5之间正常使用1000M线路,故障时使用100M线路)
R4
ip rou 0.0.0.0 0 192.168.1.22 pre 61(默认60,数字越大优先级越低)
R5
ip rou 192.168.1.32 27 192.168.1.21 pre 61
ip rou 192.168.1.64 27 192.168.1.21 pre 61
ip rou 192.168.1.96 27 192.168.1.21 pre 61
ip rou 192.168.1.128 27 192.168.1.21 pre 61
ip rou 192.168.1.0 30 192.168.1.21 pre 61
ip rou 192.168.1.4 30 192.168.1.21 pre 61
ip rou 192.168.1.8 30 192.168.1.21 pre 61
ip rou 192.168.1.12 30 192.168.1.21 pre 61
