DHCP中Vlan的运用

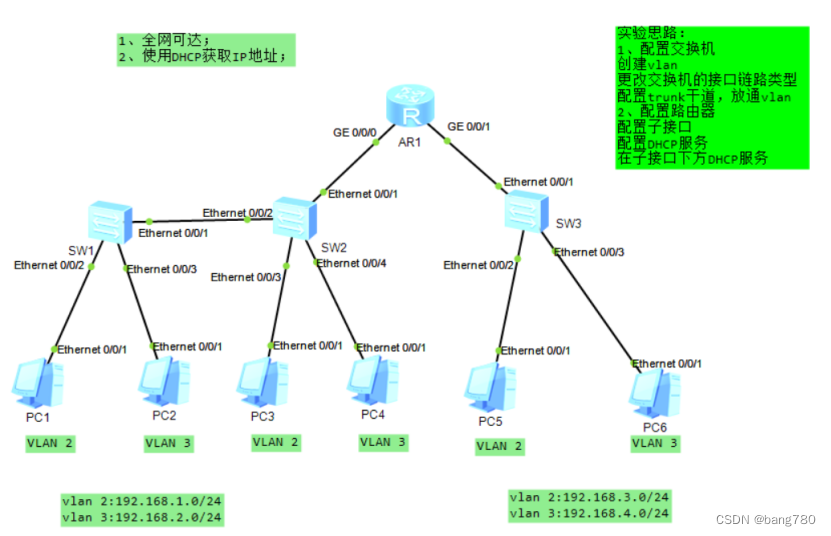

VLAN的划分实验

1. 全网可达
2. 使用DHCP获得IP地址

实验思路:配置交换机创建更改交换机的接口链路类型家路击，放通vianB置DHCP服务茬学接口务DHCP服务

一·实验操作

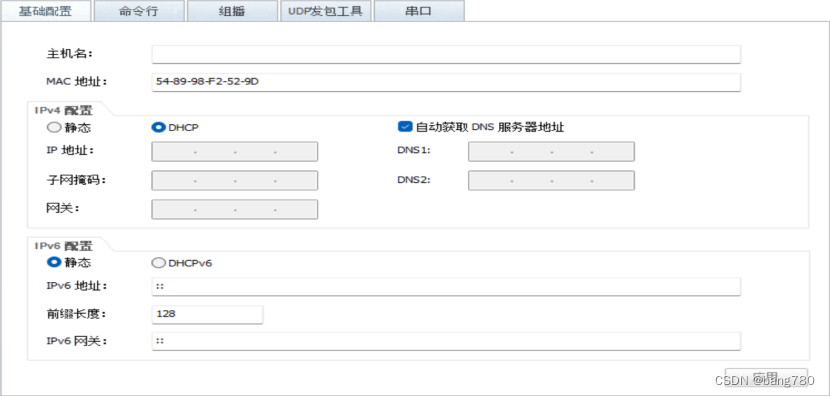

（1）我们先把六个PC的IPv4设置为HDCP的自动获取DNS服务器地址

（2）在交换机上创建vlan（对每一个路由创建VLAN2 VLAN3）

首先，我们从路由左右划分开分成VLAN2 VLAN3 ；‘

=又将路由分成两边

VLAN2：192.168.1.0                     VLAN3:192.168.2.0

VLAN2：192.168.3.0                     VLAN3:192.168.4.0

[SW1]vlan 2

[SW1-vlan2]vlan 3

[SW2]vlan 2

[SW2-vlan2]vlan 3

[SW3]vlan 2

[SW3-vlan2]vlan 3

然后对交换机的单链路用access，汇总链路用trunk

先对链路定义VLAN2 VLAN3

[sw1]int e 0/0/2

[sw1-Ethernet0/0/2]port link-type access

[sw1-Ethernet0/0/2]port default vlan 2
