使用VLAN配置DHCP实验

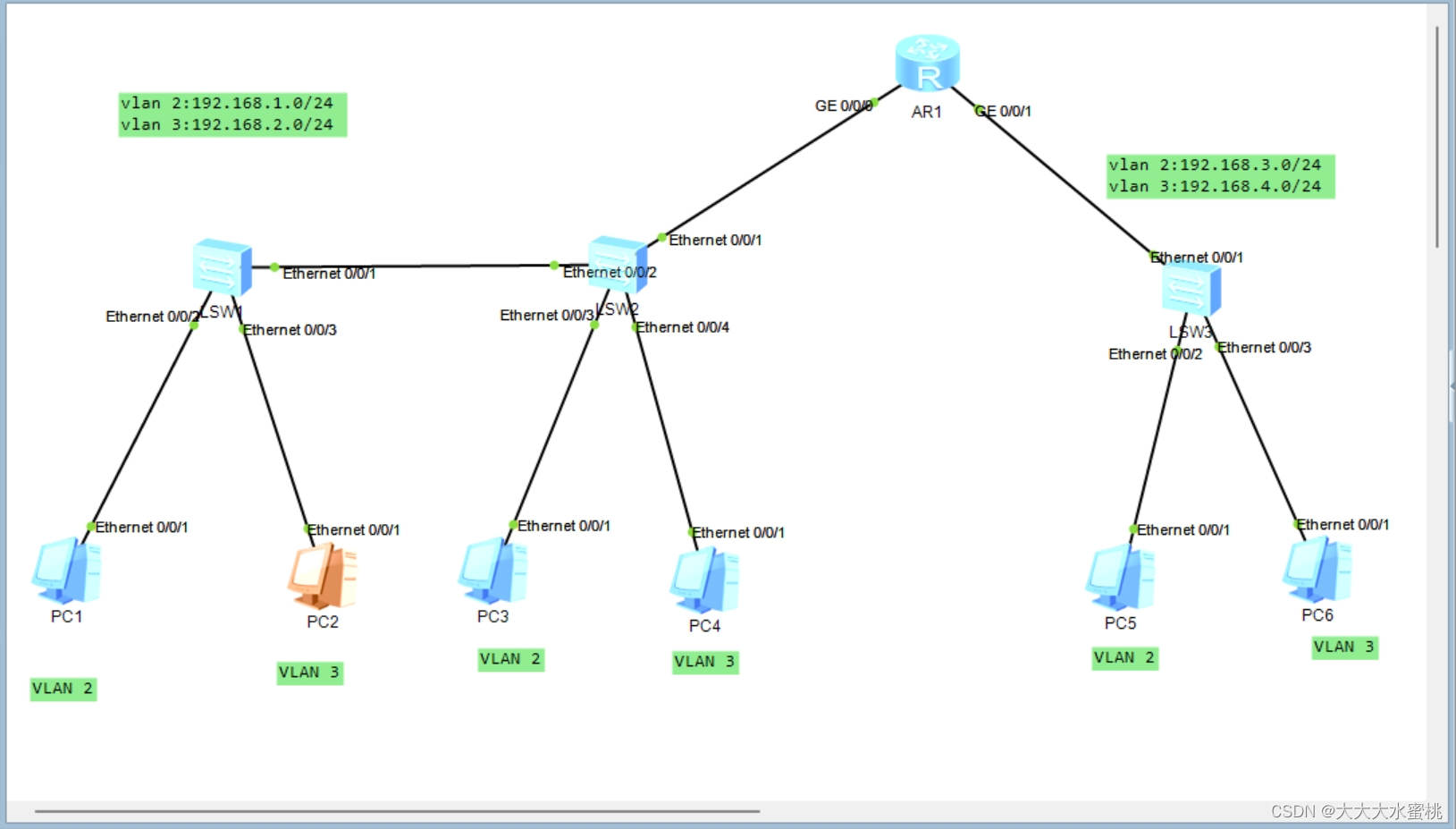

实验思路:

1、配置交换机

创建VLAN

更改交换机的接口链路类型

配置trunk干道，放通VLAN

2、配置路由器

配置子接口

配置DHCP服务

在子接口下放DHCP服务

实验步骤一

配置交换机，创建VLAN。

博主这里使用的是VLAN 2 3

[apple]v 2
[apple-vlan2]q
[apple]v 3
[apple-vlan3]
[apple-vlan3]q

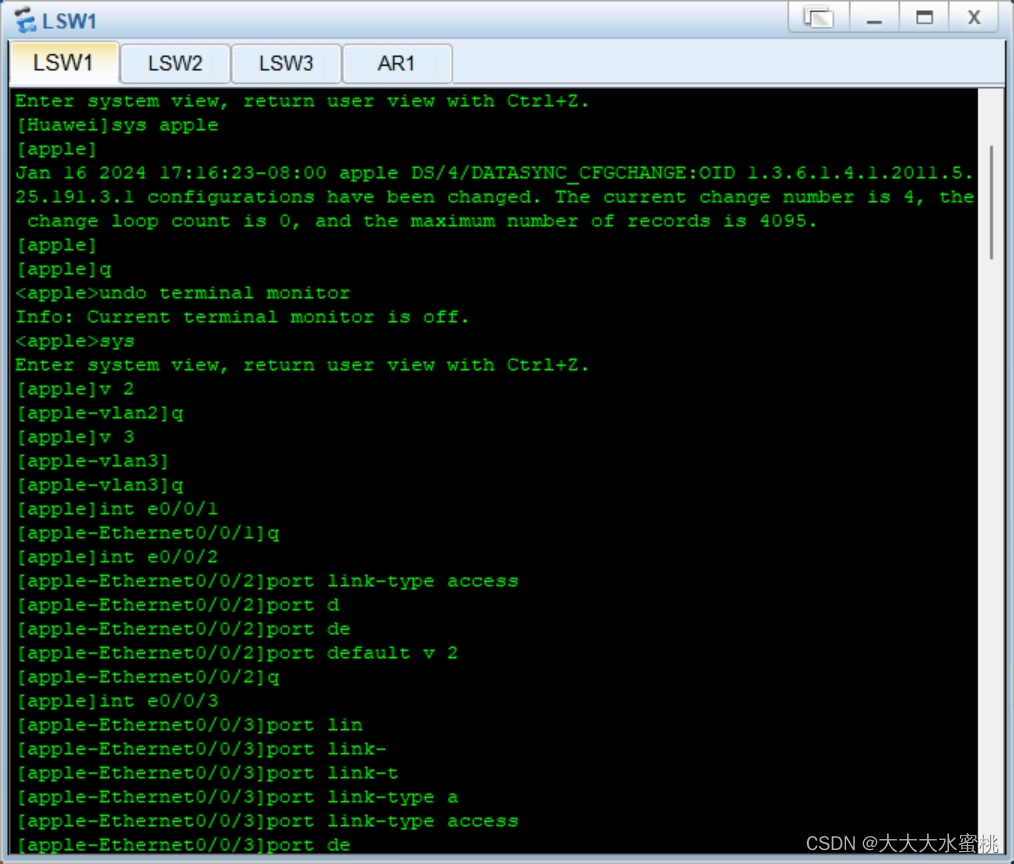

（上图为lsw1创建VLAN，每个交换机大同小异仅展示其一）

VLAN有几个，交换机就要配置相应的路线来完成。
实验步骤二

分别创建2和3的VLAN，创建了VLAN后，里面并没有任何端口，因此，我们需要将端口和对应的Vlan关联起来。

[apple-Ethernet0/0/2]port link-type access

[apple-Ethernet0/0/2]port default v 2

[apple-Ethernet0/0/3]port link-type access

[apple-Ethernet0/0/3]port default  v 3

配置好以后可用命令【dis port vlan active】来查看

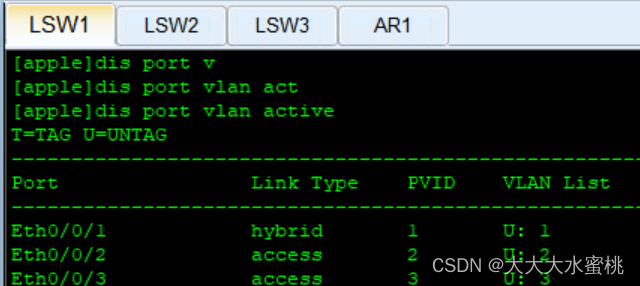

（上图为使用以上命令查表）

每个交换机操作大同小异，那么就不过多赘述。

实验步骤三

配置子接口

[banana-Ethernet0/0/1]port link-type trunk

[banana-Ethernet0/0/1]port trunk allow-pass v 2 3

[banana-Ethernet0/0/2]port link-type trunk

[banana-Ethernet0/0/2]port trunk allow-pass v 2  3

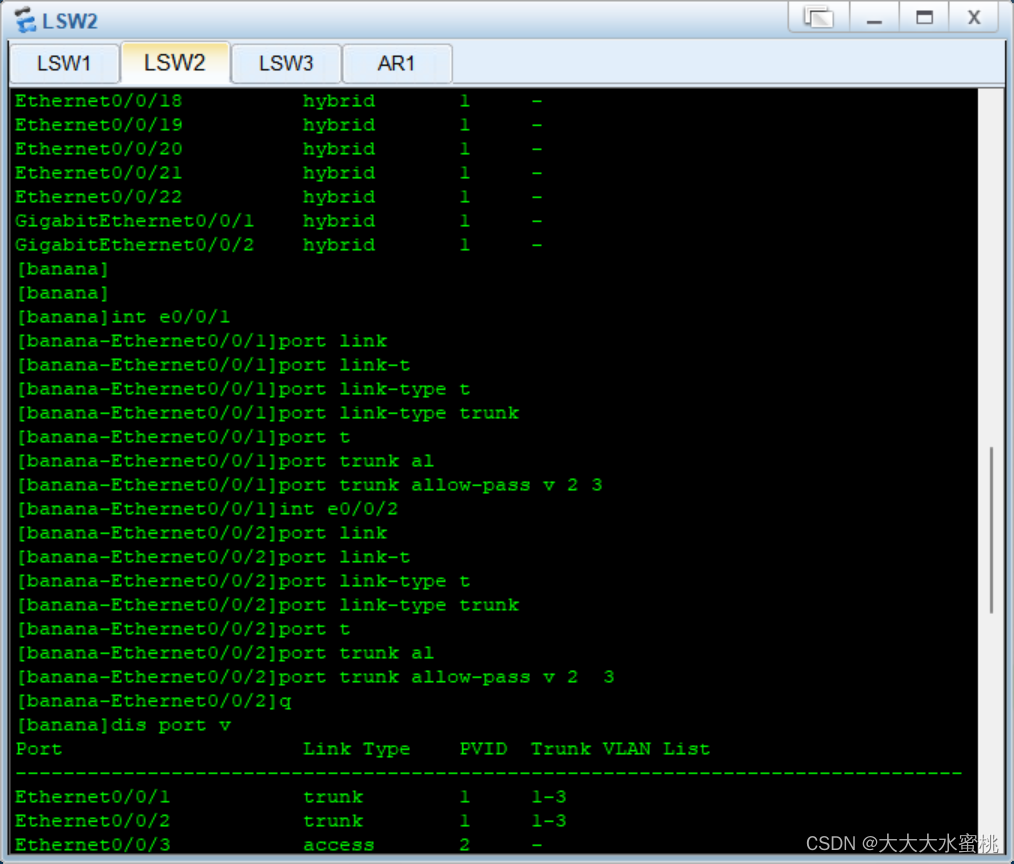

（此处展示的是lsw2配置子接口的页面）

因为有VLAN2、3之分，所以为了达到全网通的目的需要同时允许2、3通过。

当然，也可以准许全部通过，如：

[banana-Ethernet0/0/1]port trunk allow-pass v all

好了，以上步骤是在配置交换机。接着就要开始配置路由器了。

实验步骤四

首先配置端口ip，因为两边都有两种VLAN。

既然如此，我们可以”设计小端口“

[boss]int g0/0/0.2
[boss-GigabitEthernet0/0/0.2]
[boss-GigabitEthernet0/0/0.2]ip add 192.168.1.254 24
[boss-GigabitEthernet0/0/0.2]int g0/0/0.3

[boss]int g0/0/1.2

[boss-GigabitEthernet0/0/1.2]ip add 192.168.3.254 24

[boss-GigabitEthernet0/0/1.2]int g0/0/1.3

[boss-GigabitEthernet0/0/1.3]ip add 192.168.4.254 24

[boss-GigabitEthernet0/0/0.1]dot1q termination vid 2  开启接口能识别802.1Q数据帧的功能，同时将子接口划分给相应的vlan

[boss-GigabitEthernet0/0/0.1]arp broadcast enable    开启ARP广播。向真实的物理接口借MAC地址

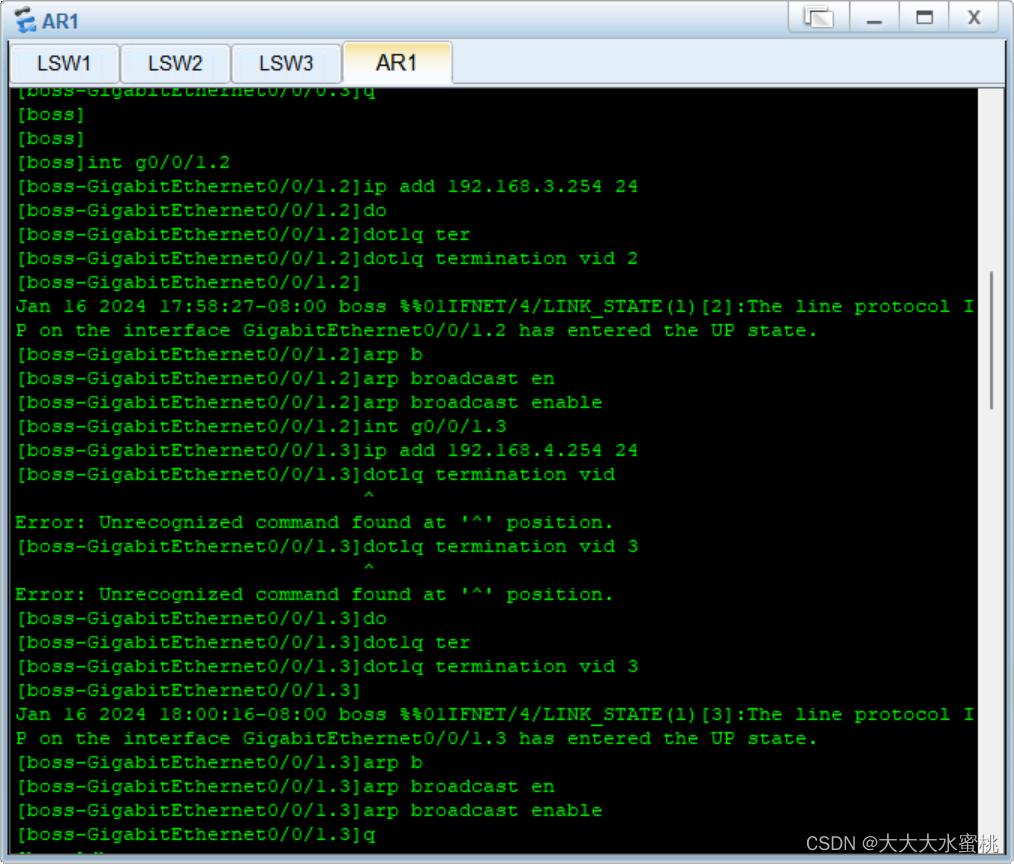

（标橙处为必打代码，不可跳过）

博主配置了四个端口，分别负责左边LVAN2、3和右边LVAN2、3.

实验步骤五

打开dhcp

[boss]dhcp enable

设置地址池分配，有四个LVAN所以要设置4个池子。

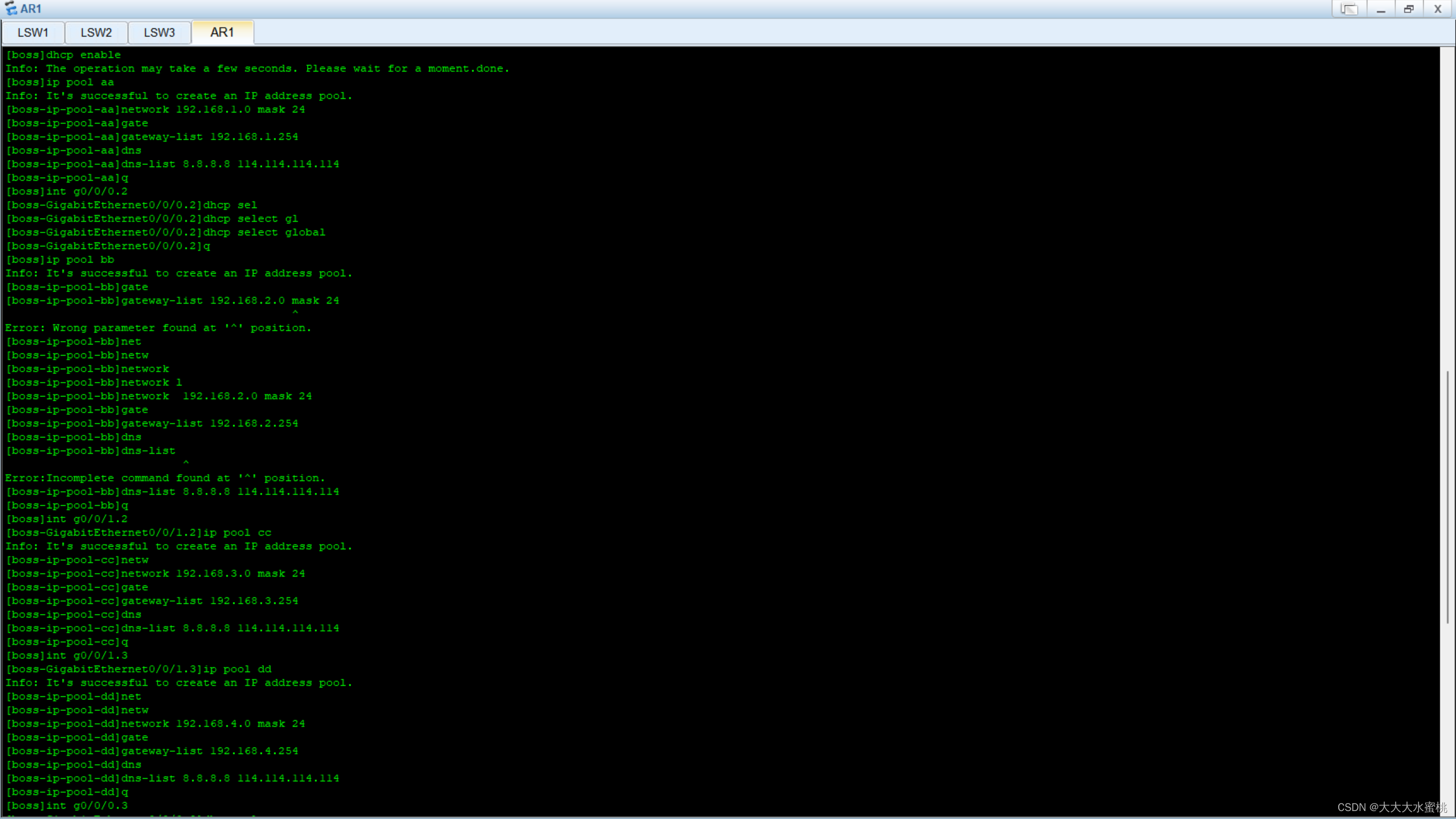

（以上图为设置地址池部分代码截图）

别忘了，设置完成后要向下层宣告

[boss-GigabitEthernet0/0/0.3]dhcp select global

（每个池子都需要）

那么通过这简单的几步你就完成了这个实验，恭喜你！

当然，不放心可以进行查错

查错

打开pc的命令符

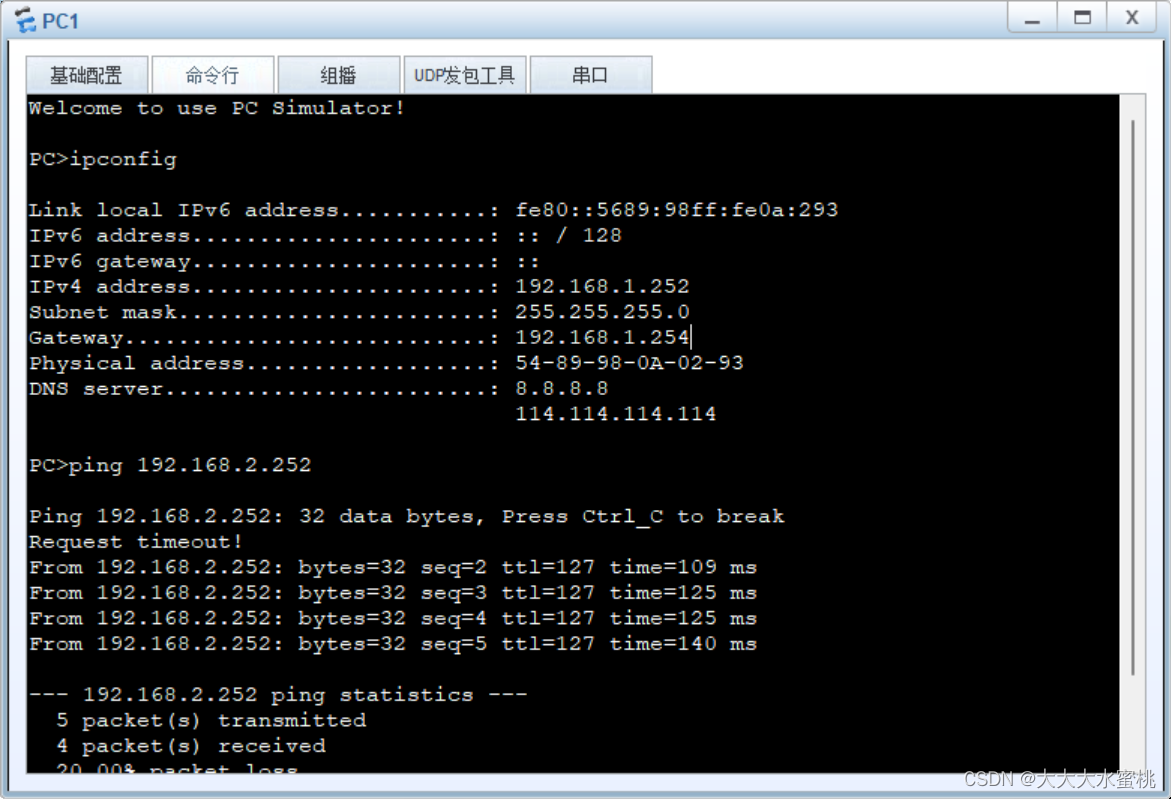

PC>ipconfig

通过这个命令就可以查到IP信息

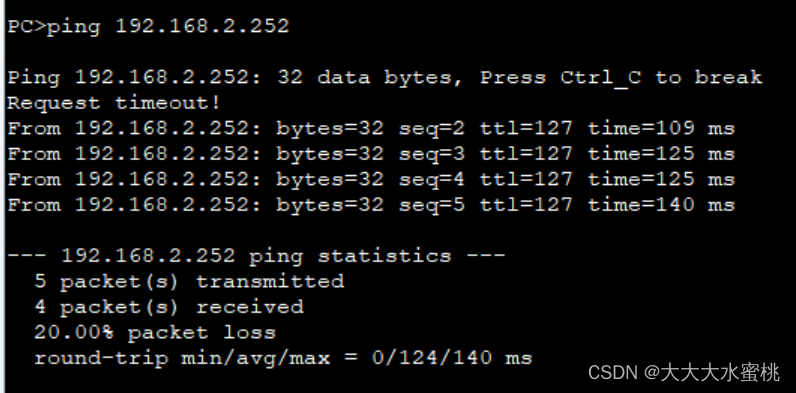

知道IP之后再用其他pcping一下看能不能用就行了。
