企业内部DHCP中继实验

公司刚刚搬家，前期时间比较紧急，没时间把IP地址分配做好，利用“基于接口的DHCP”将就。可是后来出现了一些IP冲突的问题。于是就准备搭建一台windows作为局域网的DHCP服务器。因此就有了本次实验。

一、实验拓扑

cloud桥接一台server2008，server2008是安装在VM虚拟机里面的。
在这里插入图片描述

二、配置全网互通

AR1配置

[Huawei]sy AR1
[AR1]interface GigabitEthernet0/0/0
[AR1-GigabitEthernet0/0/0]
[AR1-GigabitEthernet0/0/0] ip address 192.168.30.1 255.255.255.0
[AR1-GigabitEthernet0/0/0]

##回执路由
ip route-static 192.168.0.0 255.255.0.0 192.168.30.254

SW1配置

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan all


interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan all

interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan all


vlan batch 10 20 30 60

interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
interface Vlanif30
 ip address 192.168.30.254 255.255.255.0
interface Vlanif60
 ip address 192.168.60.254 255.255.255.0

SW2配置

vlan 10
q

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan all

interface Ethernet0/0/1
 port link-type access
 port default vlan 10

SW3配置

vlan 20
q

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

interface Ethernet0/0/1
 port link-type access
 port default vlan 20

SW5

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan all

interface Ethernet0/0/1
 port link-type access
 port default vlan 60

interface Ethernet0/0/2
 port link-type access
 port default vlan 60

三、接入DHCP服务器

利用cloud链接VM虚拟机

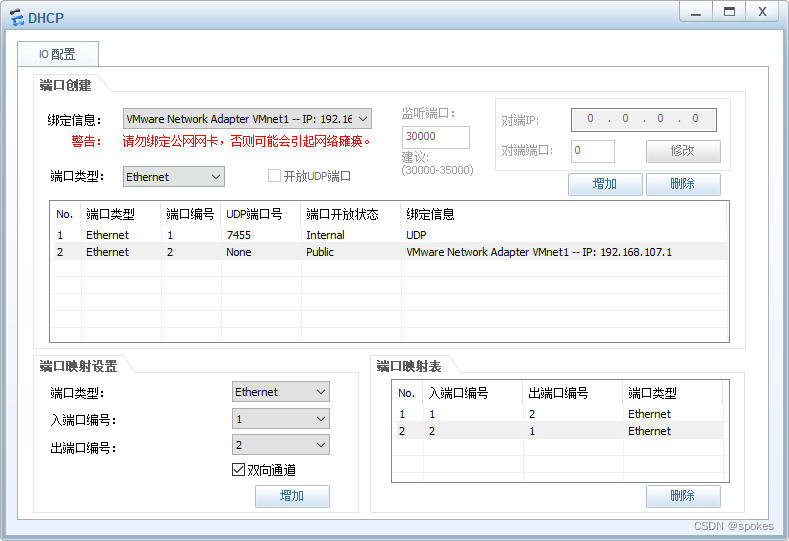

利用cloud链接VM虚拟机的server2008服务器，cloud增加两个端口1和2：

1用来链接交换机SW5
2用来桥接server2008

在这里插入图片描述

Server2008单网卡，设置到vmnet1网络
Server2008的IP地址设置为192.168.60.100/24，网关：192.168.60.254

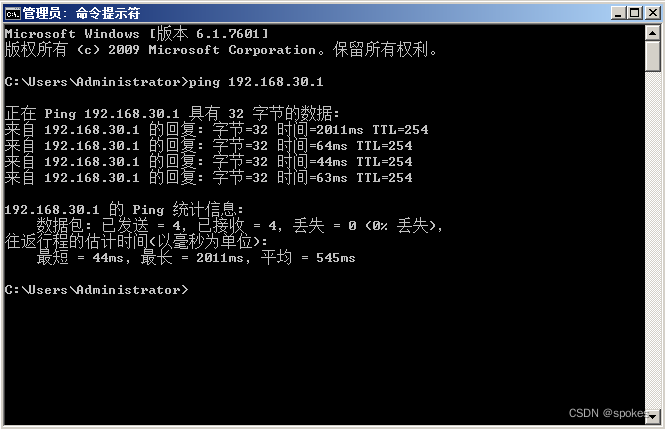

在这里插入图片描述

搭建DHCP服务器

在server2008服务器上搭建DHCP服务：添加角色—勾选DHCP，下一步直到完成。

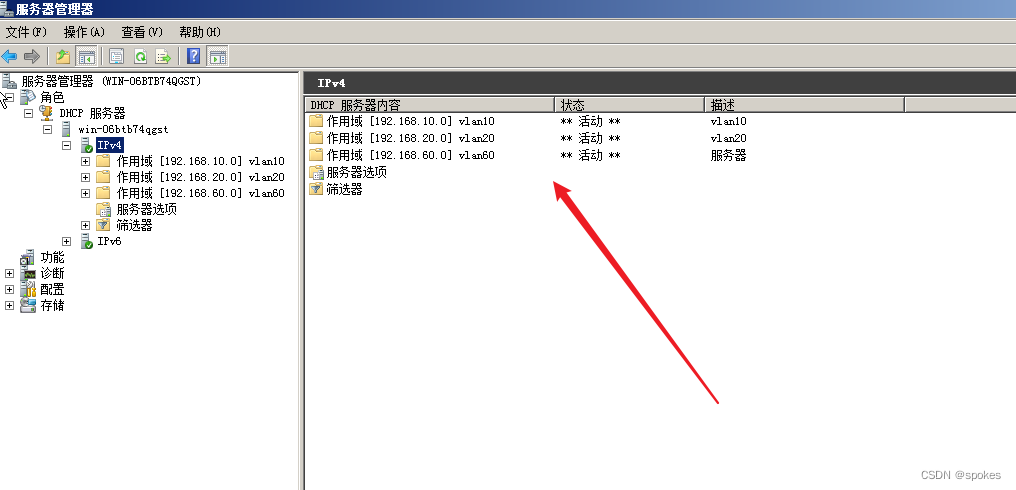

配置三个作用域：分别是vlan10、vlan20、vlan60(服务器)

在这里插入图片描述
这里如果搭建两台DHCP可以实现DHCP故障转移。

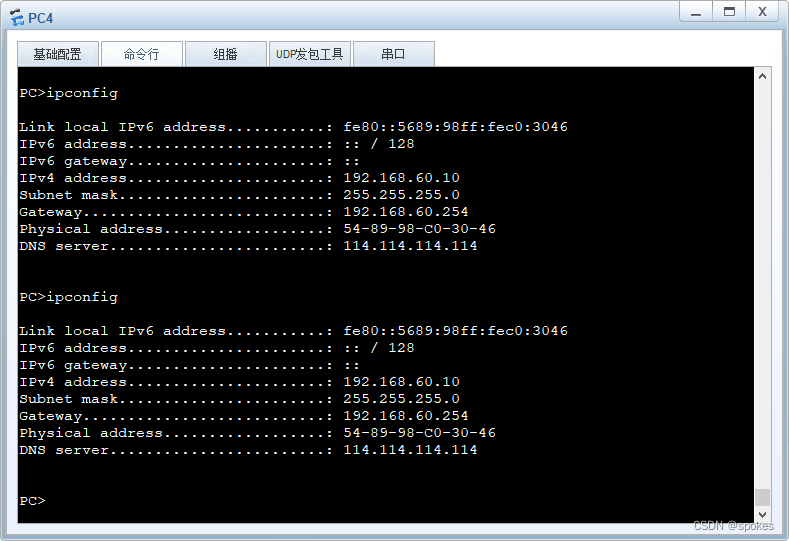

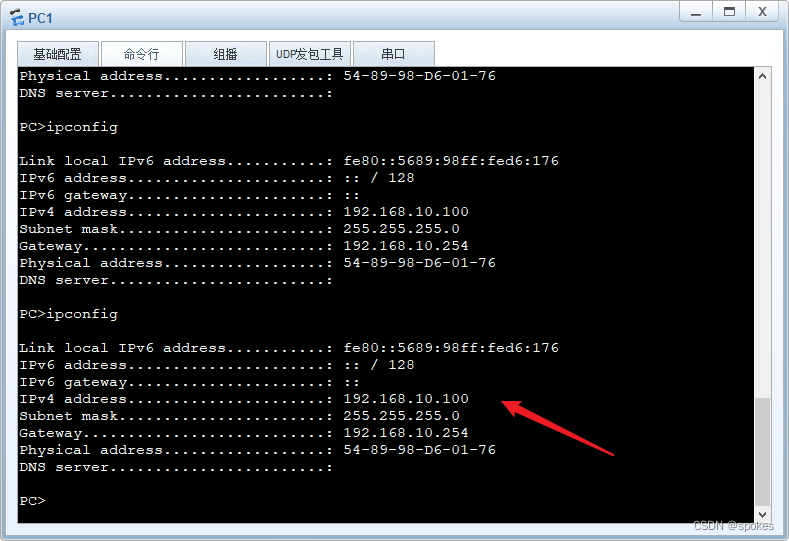

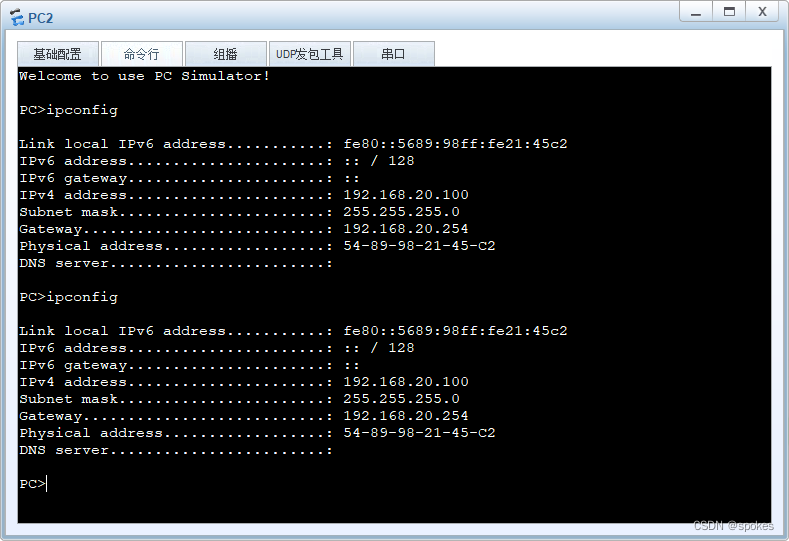

四、配置DHCP中继

在SW1上面配置DHCP中继

[SW1]dhcp enable

[SW1-Vlanif10] dhcp select relay
[SW1-Vlanif10] dhcp relay server-ip 192.168.60.100
[SW1-Vlanif10]q

[SW1]int vlan20
[SW1-Vlanif20] dhcp select relay
[SW1-Vlanif20] dhcp relay server-ip 192.168.60.100
[SW1-Vlanif20] q

[SW1]int vlan60
[SW1-Vlanif20] dhcp select relay
[SW1-Vlanif20] dhcp relay server-ip 192.168.60.100
[SW1-Vlanif20] q
