GC2801：5V四相五线步进电机驱动芯片详解

芯片概述

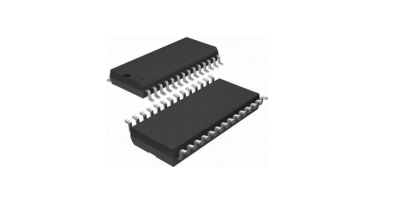

GC2801是低压5V四相五线步进电机驱动芯片，集成8通道低侧MOS管和1路H桥驱动，可同时驱动两个步进电机及IRCUT。采用SSOP24封装（8.65×6.0mm），支持1.8V/3.3V/5V输入电平，兼容TTL标准。

核心特性

• 驱动能力：8通道MOS管和H桥均支持500mA持续电流

• 耐压范围：工作电压7V（耐压10V）

• 低功耗设计：休眠模式下电流<1μA

• 集成保护：内置续流二极管，ESD防护±4KV（HBM）

• 快速响应：H桥开关延迟<60ns

关键参数

参数	最小值	典型值	最大值	单位
工作电压	4.5	5	5.5	V
MOS导通电阻	-	1.0	-	Ω
H桥导通电阻	-	2.0	-	Ω
续流二极管压降	-	1.0	-	V
工作温度	-40	-	85	℃

H桥控制逻辑

IN1	IN2	功能	输出状态
0	0	休眠	高阻态（Z）
0	1	反转	OUT1=L, OUT2=H
1	0	正转	OUT1=H, OUT2=L
1	1	刹车	OUT1=L, OUT2=L

典型应用

• 微型步进电机驱动

• 插头机控制系统

• 红外截止滤光片（IRCUT）驱动

• 需要双电机协同的自动化设备

该芯片凭借高集成度（8+1通道驱动）和优异的动态性能（上升/下降沿5ns），特别适合空间受限的紧凑型设计
