GC2804 集成H桥驱动的达林顿阵列芯片解析

芯片定位

GC2804是浙江芯麦科技专为安防摄像头系统设计的驱动芯片，在GC2803Y八通道达林顿管基础上集成12V H桥驱动，采用SSOP24封装（8.65×6.0mm）。

核心特性

• 双驱动架构：

  • 8路达林顿管：50V/500mA（耐压80V）

  • 1路H桥：15V/0.1A（峰值0.3A）

• 性能参数：

  • 达林顿饱和压降：0.9V@100mA

  • H桥导通电阻：11Ω（典型值）

  • 开关延迟：100ns（开启）/200ns（关断）

• 极限参数：

  • 工作温度：-40℃~100℃

  • 最大功耗：1200mW

  • ESD防护：±2000V

创新设计

1. 智能H桥控制：

   • 支持PWM输入（频率≤100kHz）

   • 四种工作模式：正向/反向/刹车/休眠（待机电流<1μA）

2. 安防专用优化：

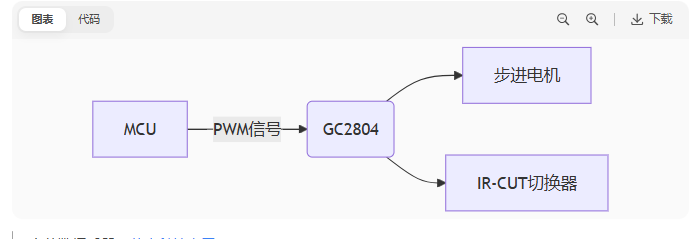

   • 可同时驱动步进电机（达林顿管）和IR-CUT（H桥）

   • 内置300kΩ下拉电阻，防止输入悬空

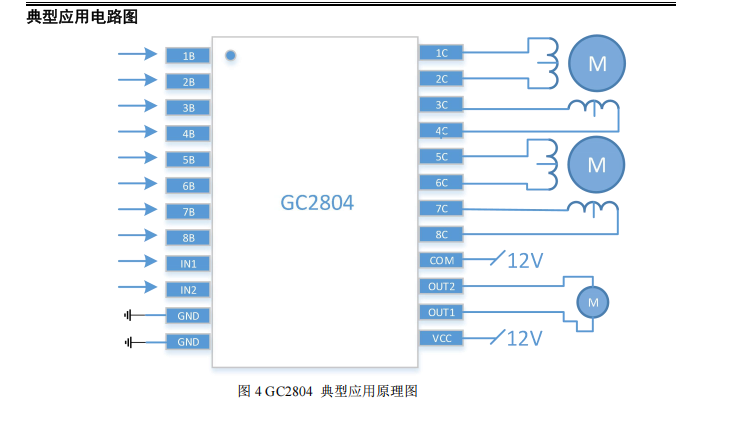

典型应用

适用场景：智能摄像头云台控制、红外滤光片驱动等安防领域
