D3629车灯光束位置控制器：技术解析与应用指南

产品概述

D3629是一款专为乘用车设计的单片集成电路，用于通过仪表盘电位器调节前大灯的光束高度。该器件采用DIP8或SOP16封装，具有低误差、低噪声敏感性和完善保护功能等特点。

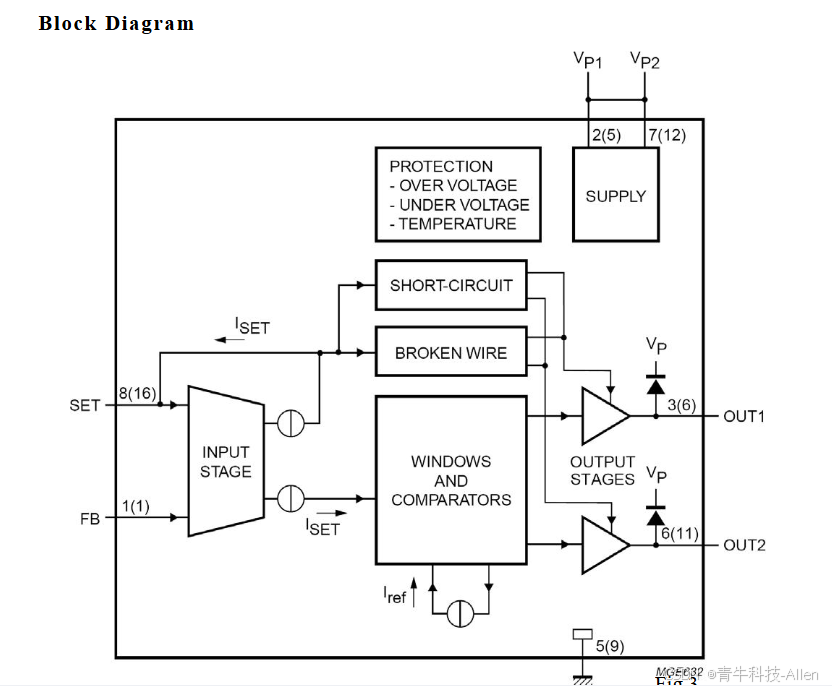

核心特性

• 工作电压范围：8V至18V（非工作状态下可耐受-0.3V至+50V）

• 电流特性：

  • 稳态供电电流：≤6mA

  • 电机激活时供电电流：≤70mA（700mA负载）

• 温度范围：

  • 工作环境温度：-40℃至+105℃

  • 存储温度：-55℃至+150℃

• 保护功能：热保护（160℃触发）、断线检测、输出短路保护

封装信息

型号	订购号	封装类型	包装选项
D3629	D3629	DIP8	50只/管
D3629	D3629F	SOP16	50只/管或4000只/卷

典型应用

1. 基础电路（图9）：最少元件实现功能

2. 完整电路（图10）：

   • 增加EMC滤波电容（Vp引脚100nF，SET/FB间100nF）

   • 电机并联47μF低ESR电解电容（ESR≤5Ω@-40℃）

   •

热设计要点

• DIP8封装：最大允许功耗0.77W（13V时持续电流约250mA）

• SOP16封装：最大允许功耗0.67W（13V时持续电流约220mA）

注意事项

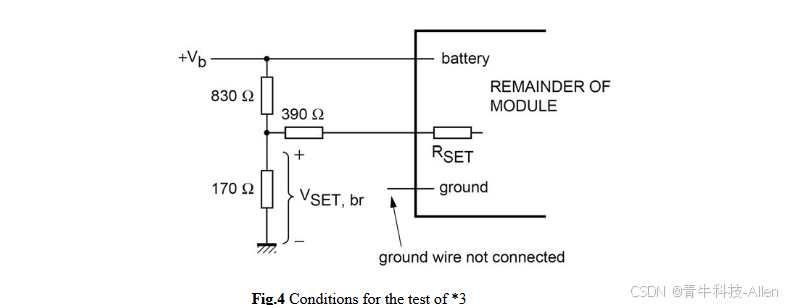

• SET/FB输入电阻必须≥2kΩ

• 建议电源端串联二极管防止反接

• 双模块应用时需考虑线路故障的相互影响

该器件通过ISO 11452标准EMC测试，适用于严苛的汽车电子环境。最新版本为2024年10月发布的Rev.1.2，设计前请确认获取最新规格书。
