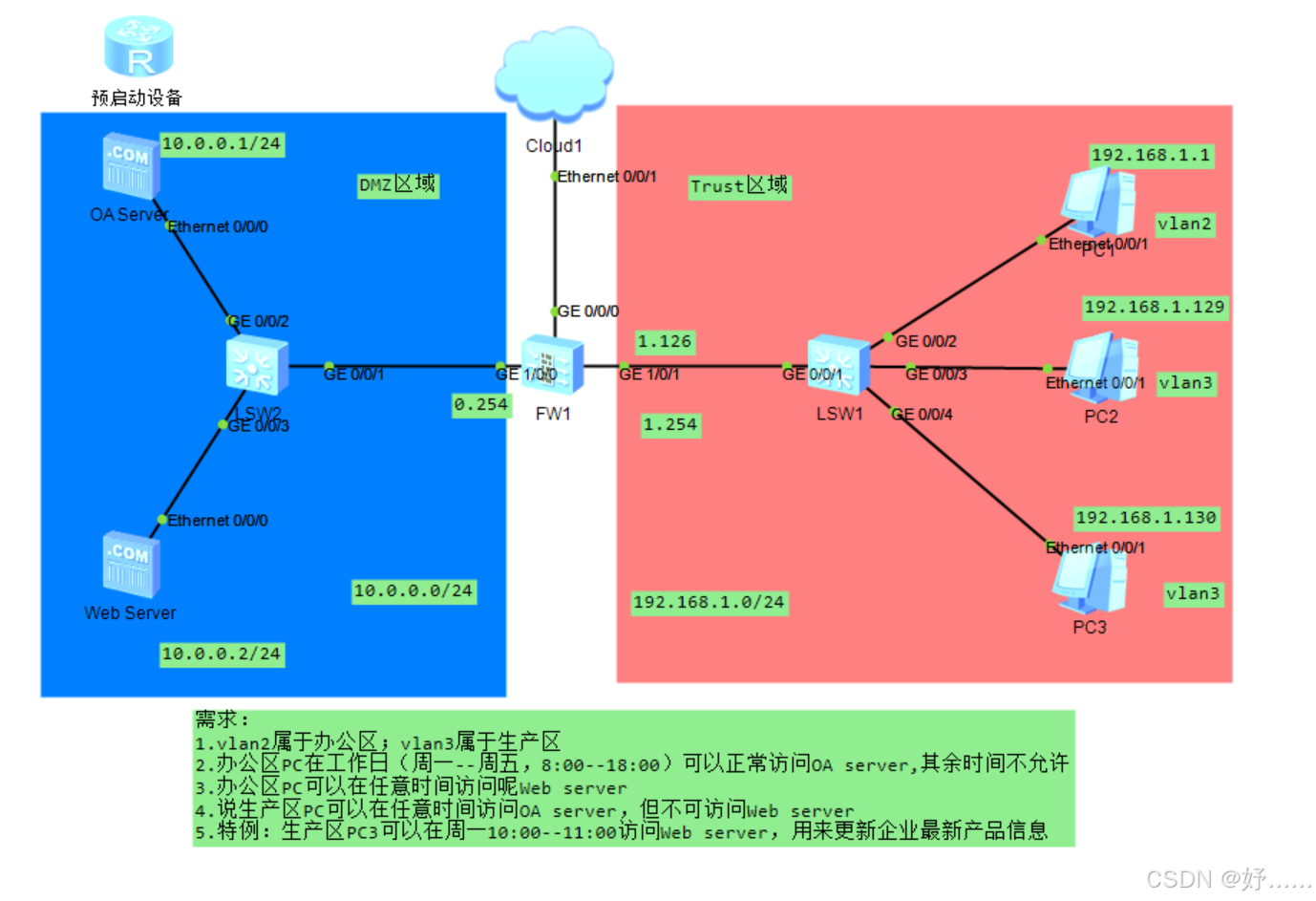

需求
- VLAN2属于办公区；VLAN3属于生产区。
- 办公区PC在工作日时间（周一到周五，早8到玩6）可以正常访问OA server，其他时间不允许。
- 办公区PC可以在任意时刻访问web server。
- 生产去PC可以在任意时刻访问OA server，但是不能访问web server。
- 特例：生产区PC可以在每周一早10到早11访问web server，用来更新企业最新产品信息
分析
- 配置IP地址，增加子接口，划分区域
- 进行vlan划分
- 配置安全策略

配置

vlan划分

[lsw1]interface g0/0/2
[lsw1-GigabitEthernet0/0/2]port link-a
[lsw1-port-group-link-a]port default vlan 2

[lsw1]interface g0/0/3
[lsw1-GigabitEthernet0/0/3]port link-a
[lsw1-port-group-link-a]port default vlan 3

[lsw1]interface g0/0/4
[lsw1-GigabitEthernet0/0/4]port link-a
[lsw1-port-group-link-a]port default vlan 3

[lsw1]interface g0/0/1
[lsw1-GigabitEthernet0/0/1]port link-a
[lsw1-port-group-link-a]port trunk allow-pass vlan 2

接口IP地址区域划分

[FW1]interface g1/0/1.1
[FW1-GigabitEthernet1/0/1.1]ip address 192.168.1.126 25
[FW1-GigabitEthernet1/0/1.1]interface g1/0/1.2
[FW1-GigabitEthernet1/0/1.2]ip address 192.168.1.254 25
[FW1-GigabitEthernet1/0/1.2]vlan-type dot1q 3
[FW1-GigabitEthernet1/0/1.2]interface g1/0/1.1
[FW1-GigabitEthernet1/0/1.1]vlan-type dot1q 2
[FW1]firewall zone trust
[FW1-zone-trust]add interface GigabitEthernet 1/0/1.1
[FW1-zone-trust]add interface GigabitEthernet 1/0/1.2
[FW1]interface g1/0/0
[FW1-GigabitEthernet1/0/0]ip add 10.0.0.254 24
[FW1]firewall zone dmz
[FW1-zone-dmz]add interface g1/0/0

安全策略

命令

办公区PC在工作日时间（周一到周五，早8到玩6）可以正常访问OA server，其他时间不允许


[FW1]ip address-set BG
[FW1-object-address-set-BG]address 192.168.1.0 mask 25
[FW1]ip address-set OA-Server
[FW1-object-address-set-OA-Server]address 10.0.0.1 mask 32
[FW1]time-range working-time
[FW1-time-range-working-time]period-range 08:00:00 to 18:00:00 working-day
[FW1]security-policy
[FW1-policy-security]rule name policy_1
[FW1-policy-security-rule-policy_1]description BGtoOA
[FW1-policy-security-rule-policy_1]source-zone trust
[FW1-policy-security-rule-policy_1]destination-zone dmz
[FW1-policy-security-rule-policy_1]source-address address-set BG
[FW1-policy-security-rule-policy_1]destination-address address-set OA-server
[FW1-policy-security-rule-policy_1]time-range working-time
[FW1-policy-security-rule-policy_1]action permit

办公区PC可以在任意时刻访问web server


[FW1]security-policy
[FW1-policy-security]rule name policy_2
[FW1-policy-security-rule-policy_2]description BGtoWeb
[FW1-policy-security-rule-policy_2]source-zone trust
[FW1-policy-security-rule-policy_2]destination-zone dmz
[FW1-policy-security-rule-policy_2]source-address address-set BG
[FW1-policy-security-rule-policy_2]destination-address 10.0.0.2 mask 255.255.255
.255
[FW1-policy-security-rule-policy_2]action permit

生产去PC可以在任意时刻访问OA server，但是不能访问web server

[FW1]ip address-set SC
[FW1-object-address-set-SC]address 192.168.1.128 mask 25
[FW1]security-policy
[FW1-policy-security]rule name policy_3
[FW1-policy-security-rule-policy_3]source-zone trust
[FW1-policy-security-rule-policy_3]destination-zone dmz
[FW1-policy-security-rule-policy_3]source-address address-set SC
[FW1-policy-security-rule-policy_3]destination-address address-set OA-server
[FW1-policy-security-rule-policy_3]description SCtoOA
[FW1-policy-security-rule-policy_3]action permit

特例：生产区PC可以在每周一早10到早11访问web server，用来更新企业最新产品信息


[FW1]time-range special_time
[FW1-time-range-special_time]period-range 10:0:0 to 11:0:0 Mon
[FW1]security-policy
[FW1-policy-security]rule name policy_4
[FW1-policy-security-rule-policy_4]description SCtoWeb_special
[FW1-policy-security-rule-policy_4]source-zone trust
[FW1-policy-security-rule-policy_4]destination-zone dmz
[FW1-policy-security-rule-policy_4]source-address 192.168.1.130 mask 255.255.255
.255
[FW1-policy-security-rule-policy_4]destination-address 10.0.0.2 mask 255.255.255
.255
[FW1-policy-security-rule-policy_4]time-range special_time
[FW1-policy-security-rule-policy_4]action permit

web

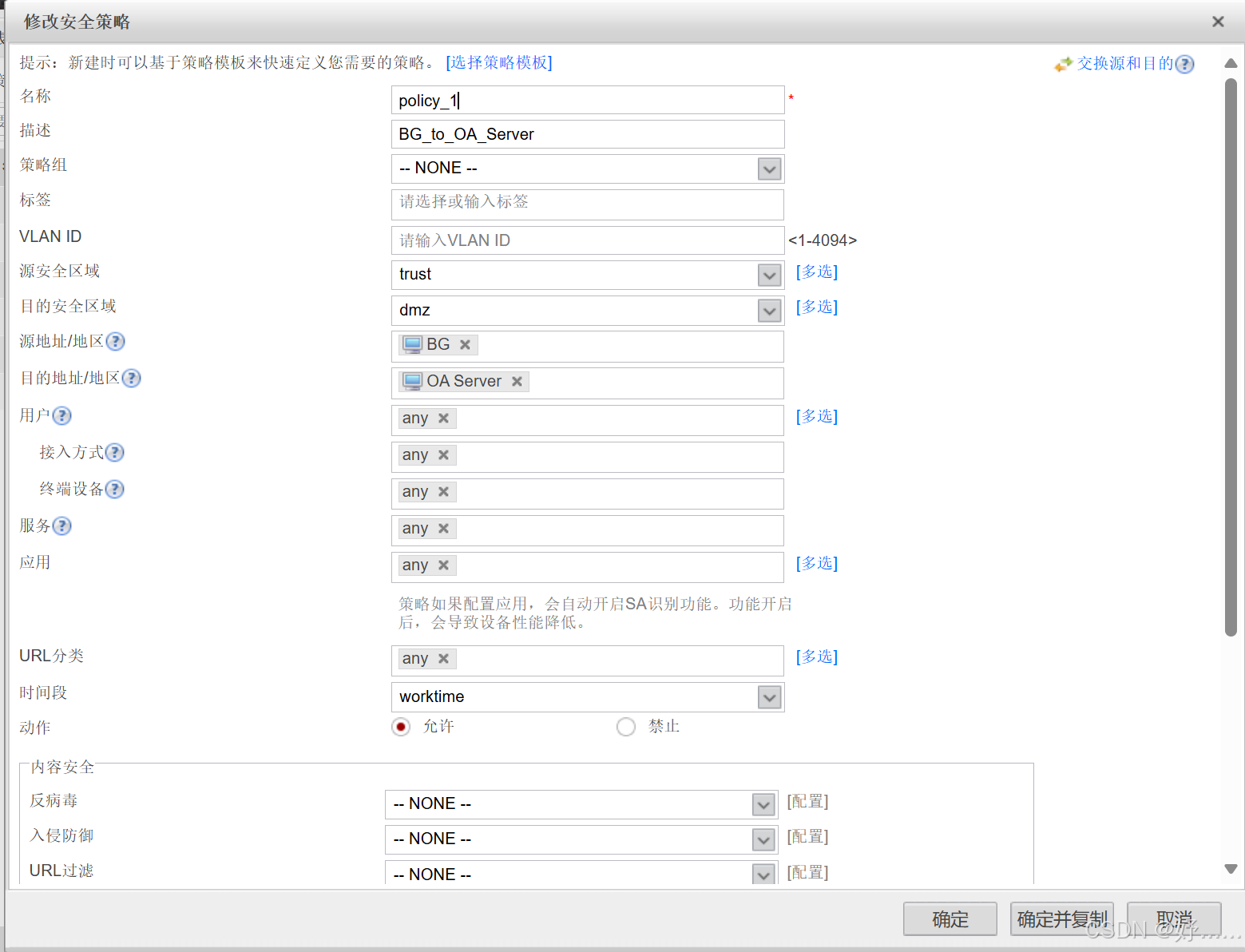

- 办公区PC在工作日时间（周一到周五，早8到玩6）可以正常访问OA server，其他时间不允许

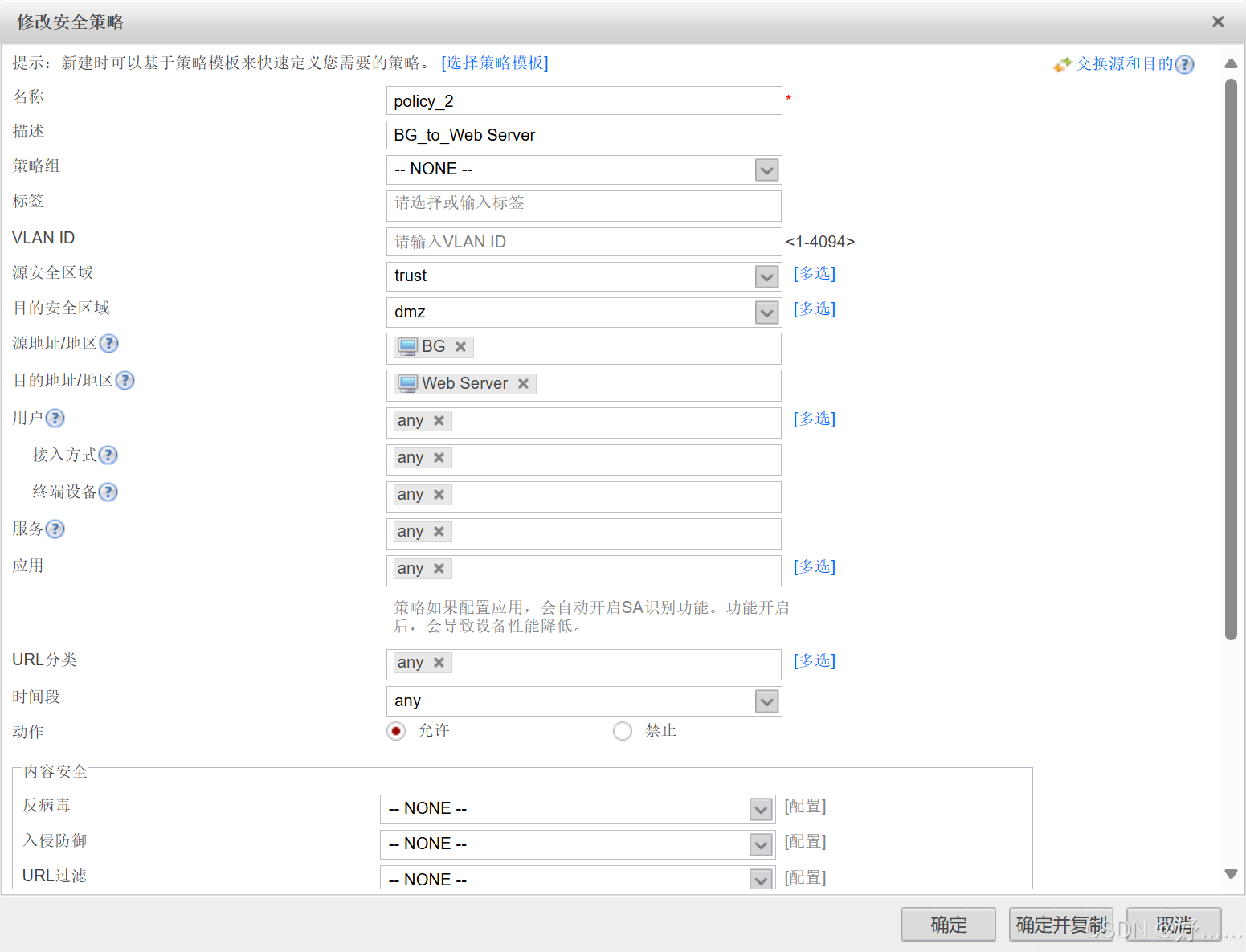

- 办公区PC可以在任意时刻访问web server

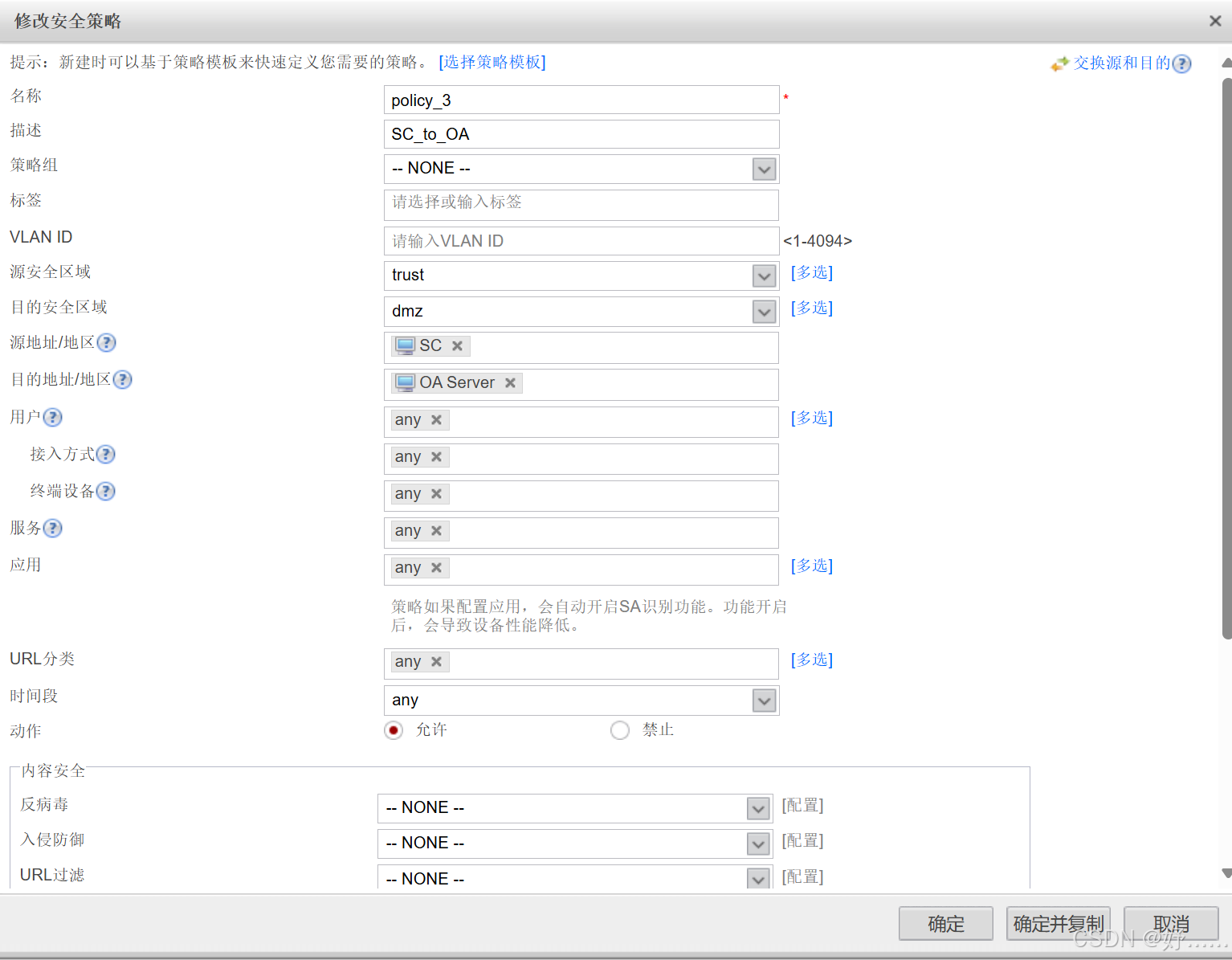

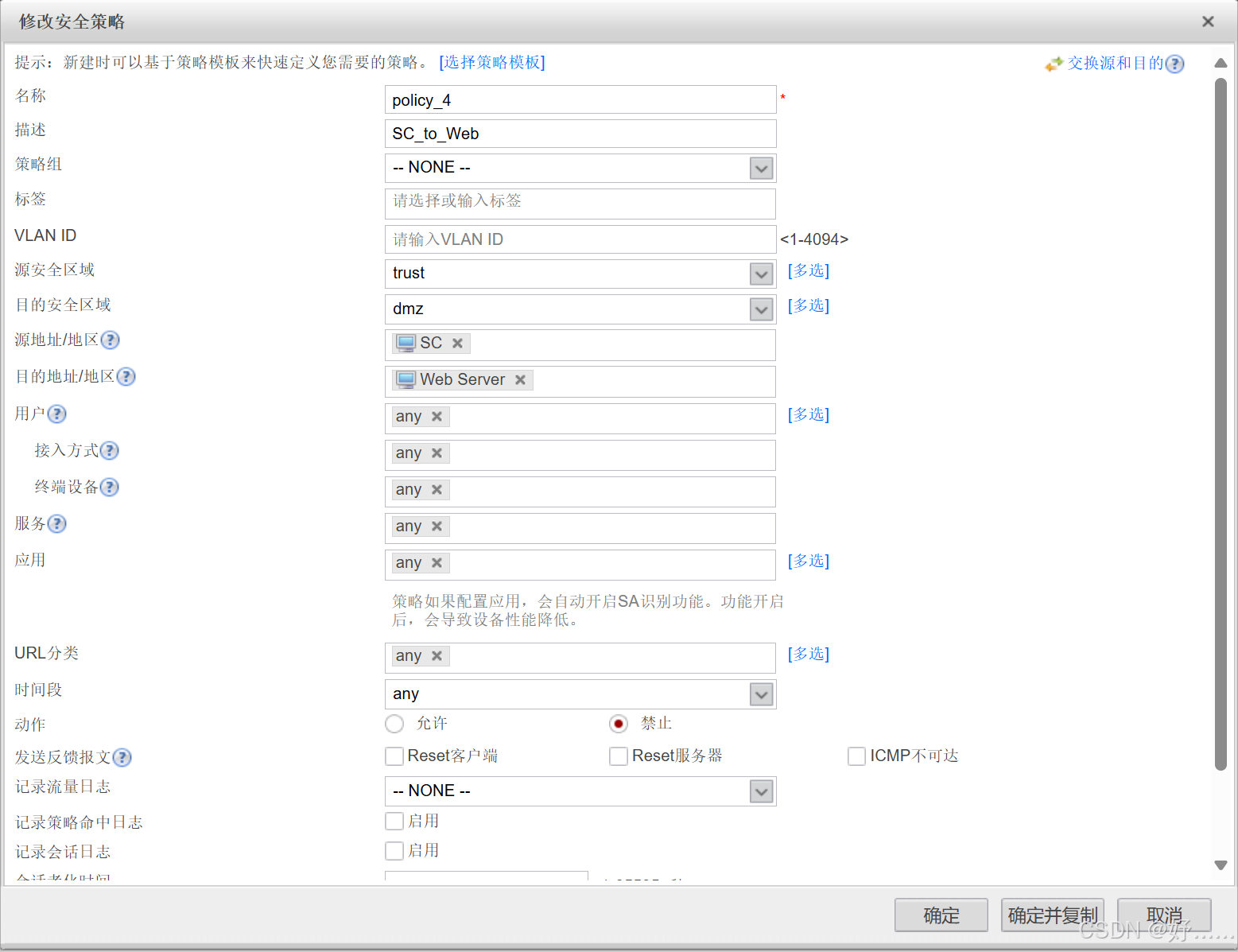

- 生产去PC可以在任意时刻访问OA server，但是不能访问web server

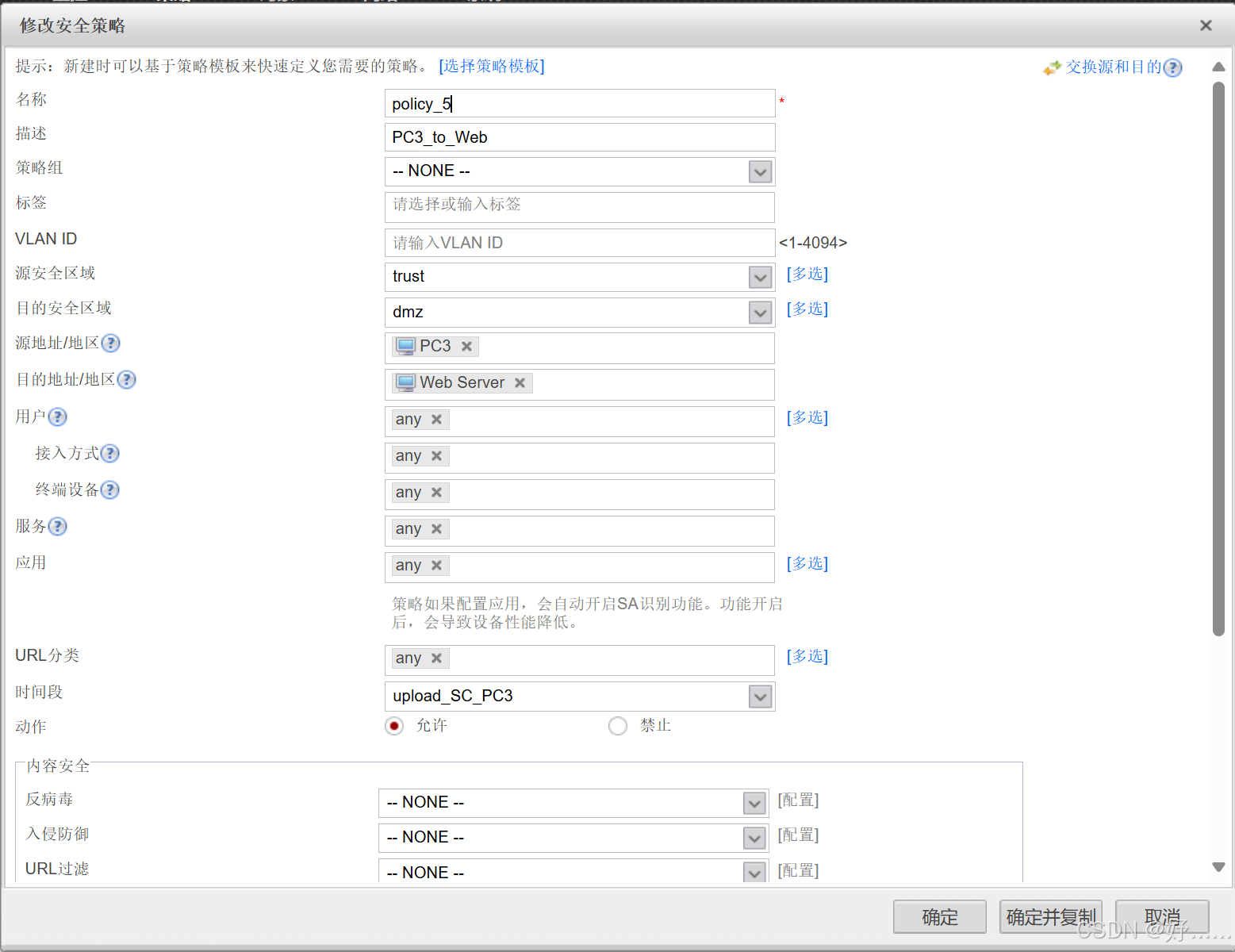

- 特例：生产区PC可以在每周一早10到早11访问web server，用来更新企业最新产品信息

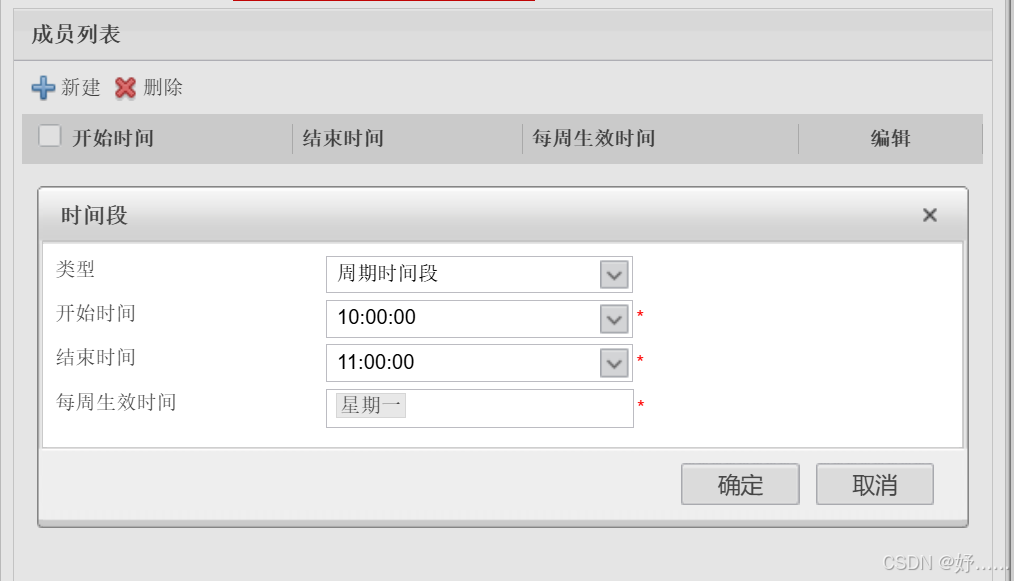

  - 设置时间

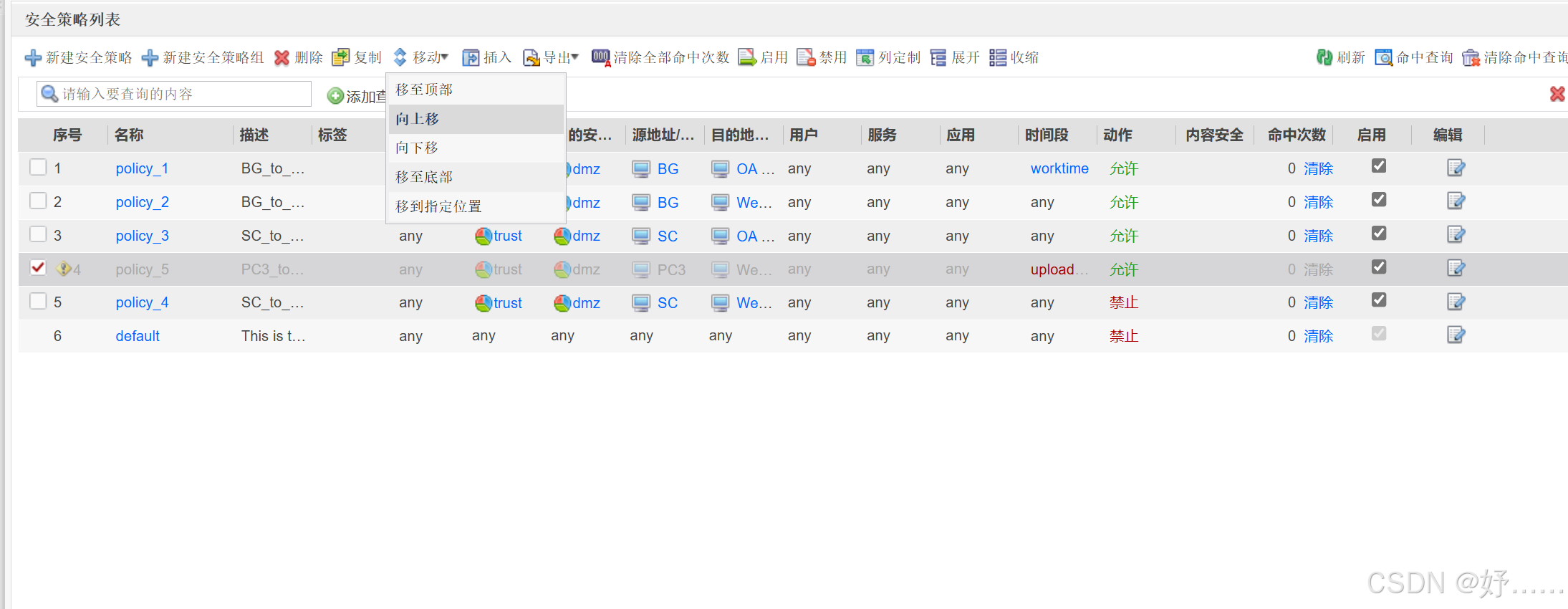

  - 交换policy_4与policy_5的顺序

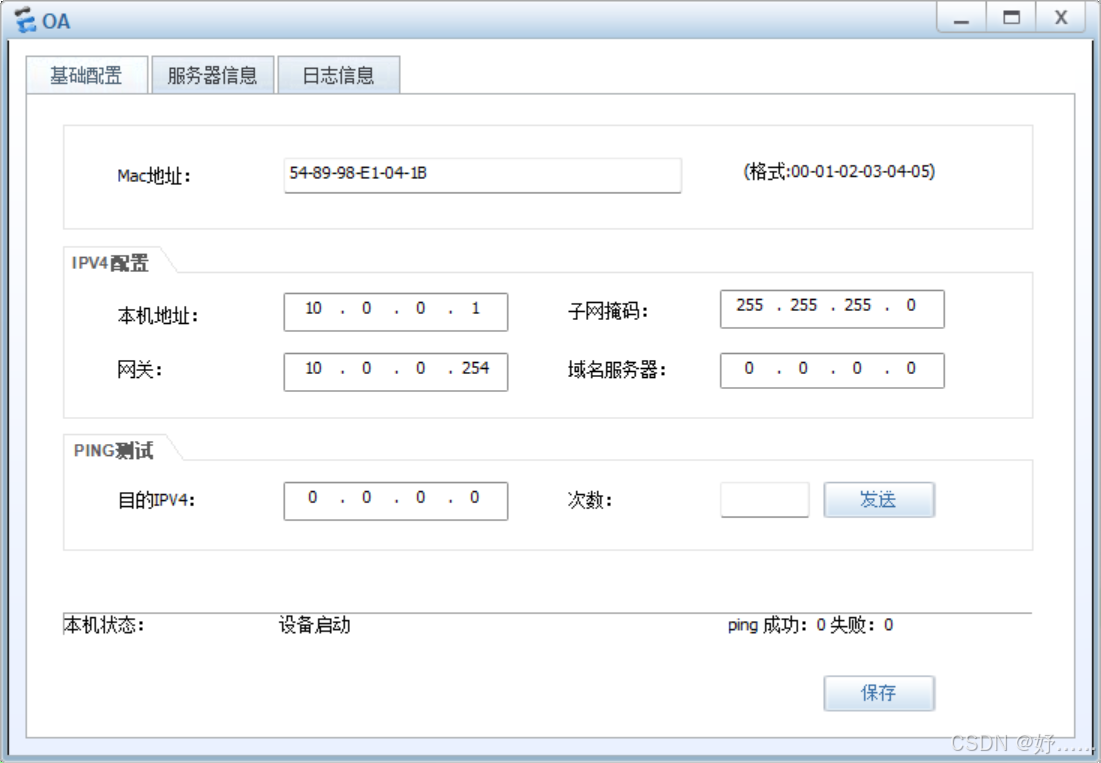

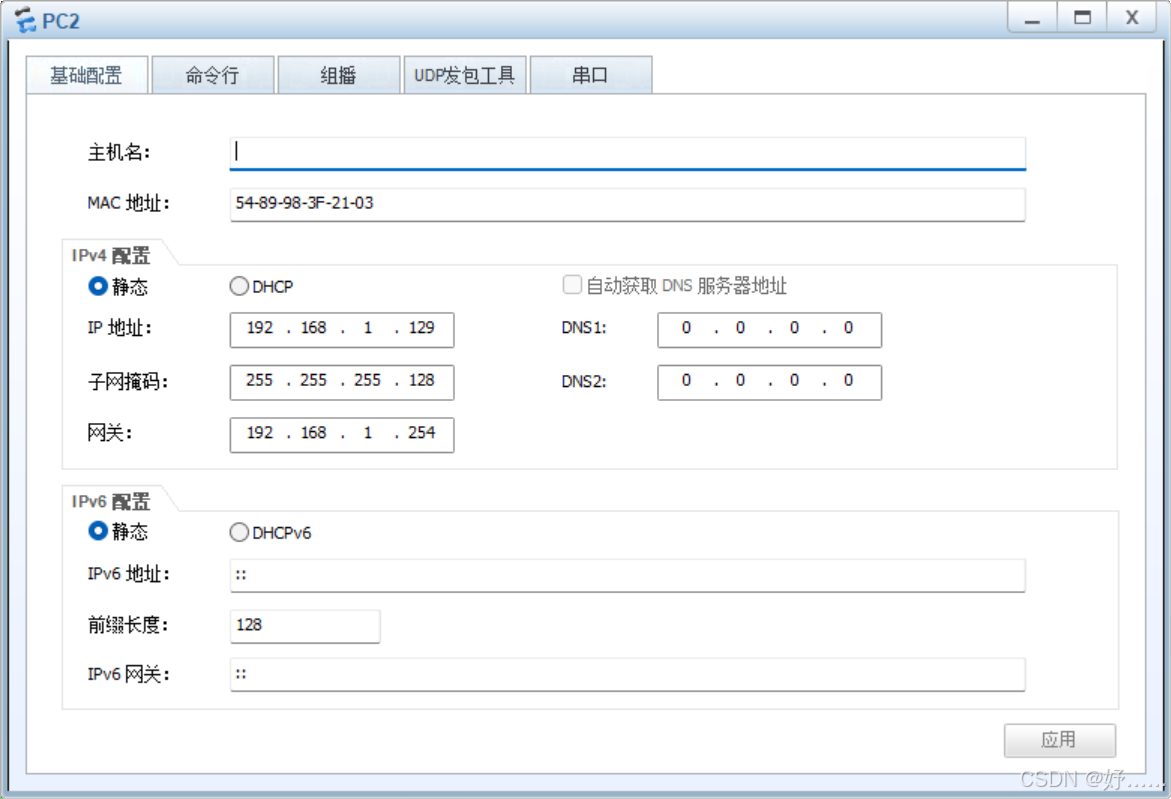

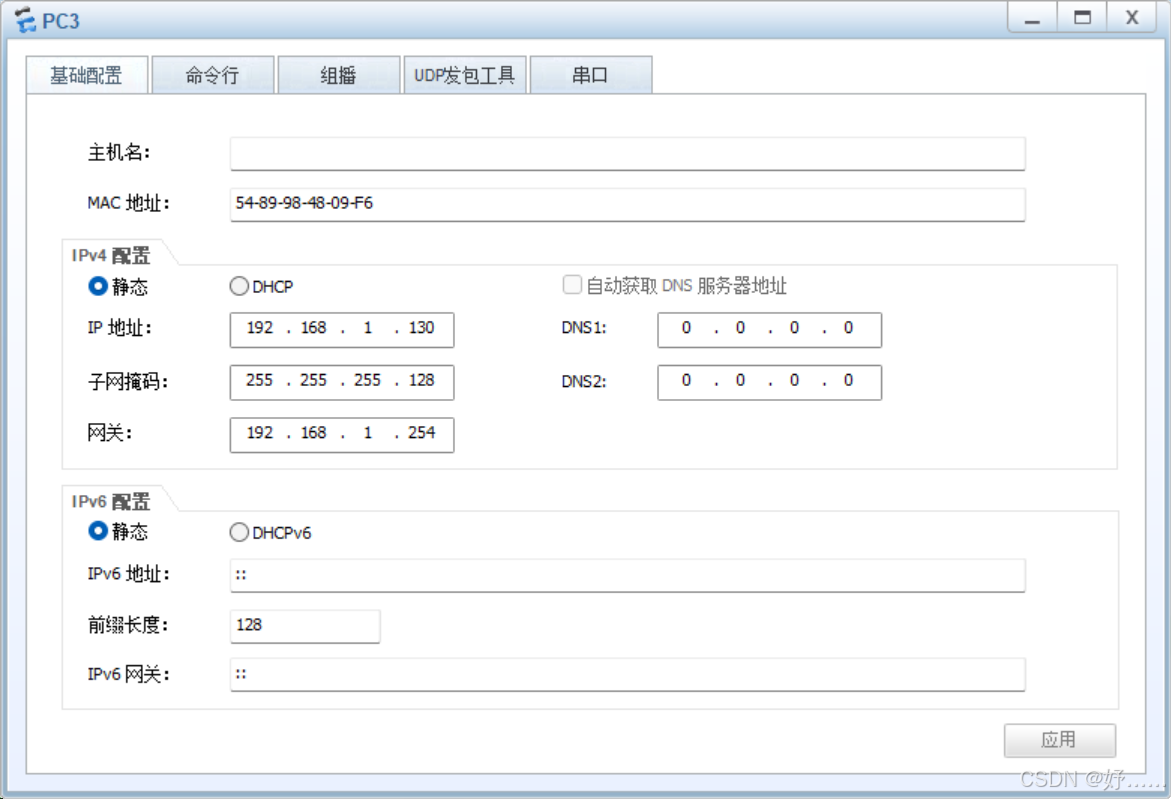

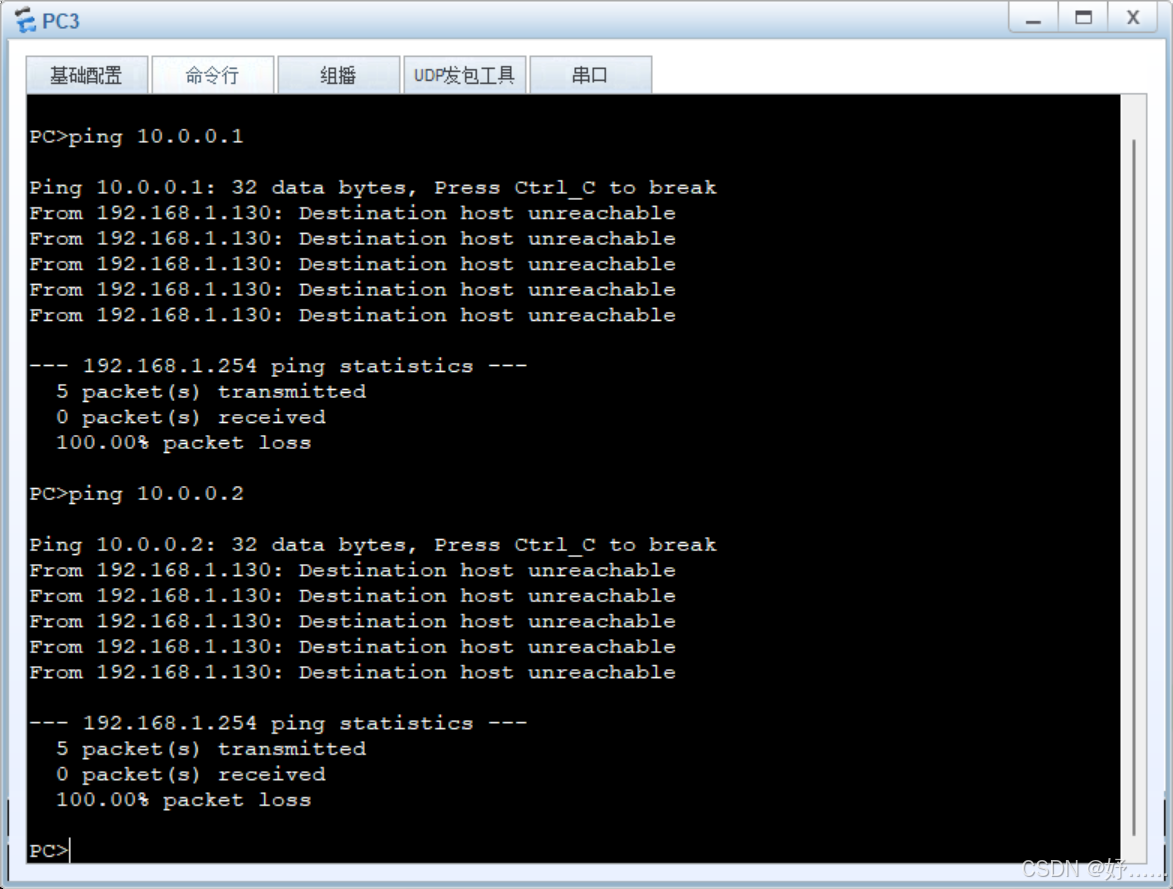

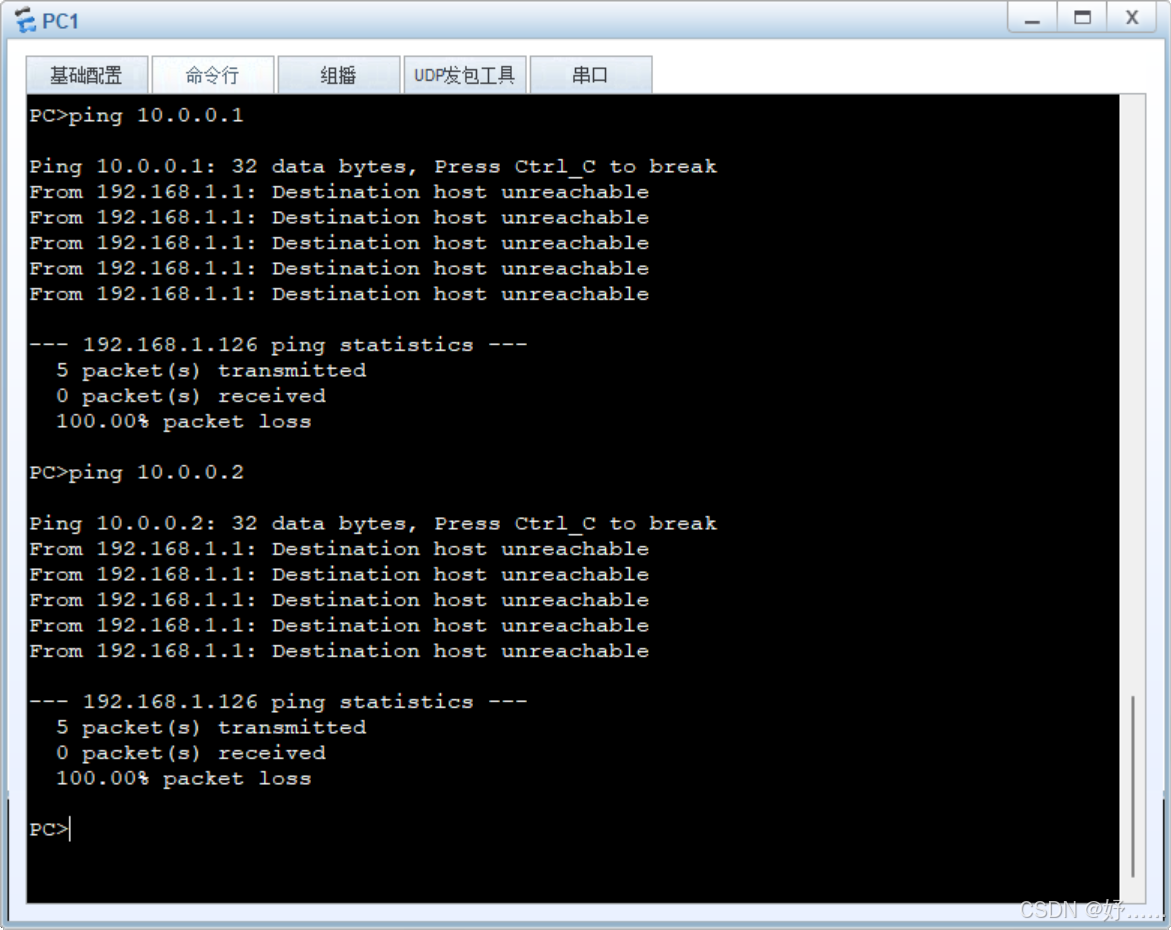

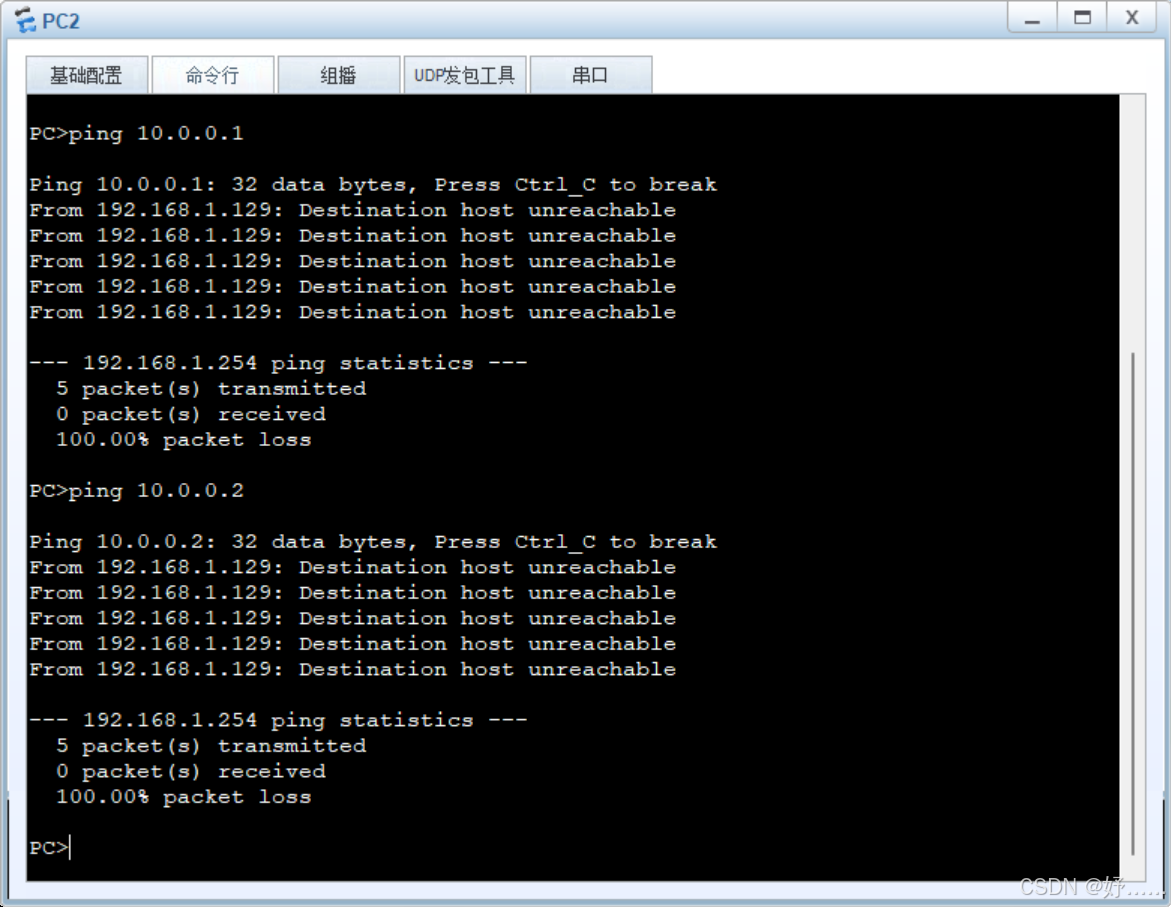

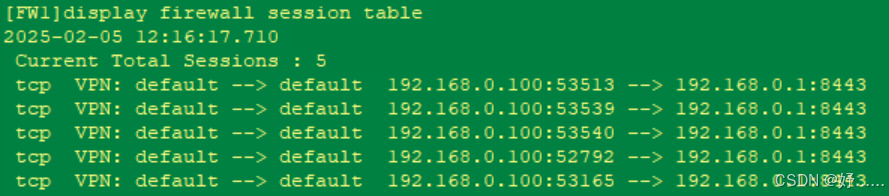

测试
