反激开关电路笔记（隔离式）

什么时候用反激电路

当负载功率较大，DCDC电源不能满足需求，选择反激，小家电用反激了。

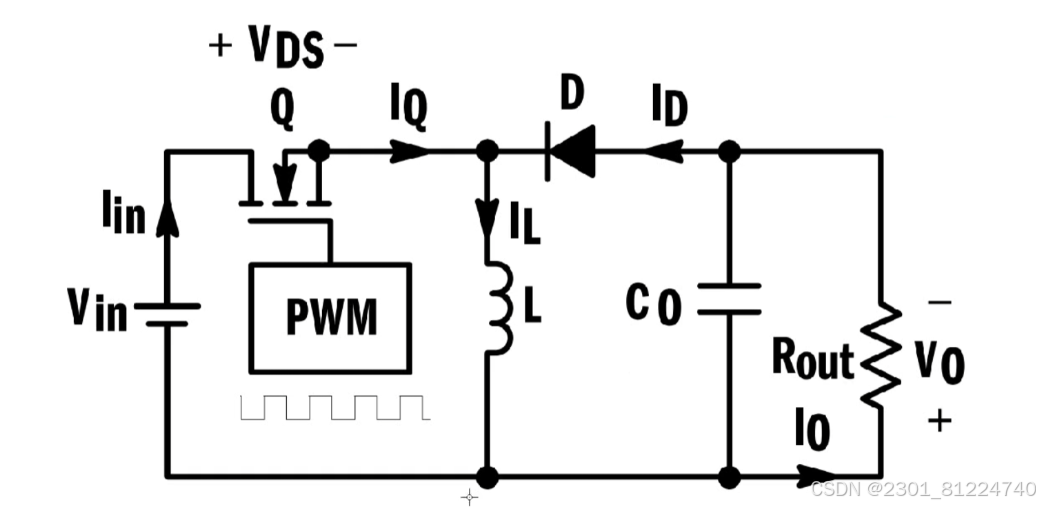

反激电路（是隔离式DCDC电路）其实是由buck—boost电路演变而来

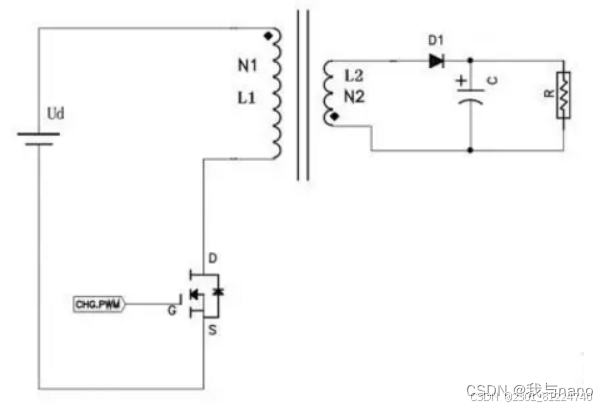

把电感换成变压器（同名端反向）

当mos管导通时：初级绕组上端为正下端为负极，电流从次级绕组下方流出，电流被D1二极管截至，变压器初级绕组储存能量，负载由电容提供能量

当mos管截至时：初级绕组储存的能量需要释放上端为负极下端为正极，电流从次级绕组上方流出，为电容充电，同时对负载供电

两种工作模式（根据次级电流是否有降到零分为DCM与CCM）
1.DCM（电感电流不连续工作模式）

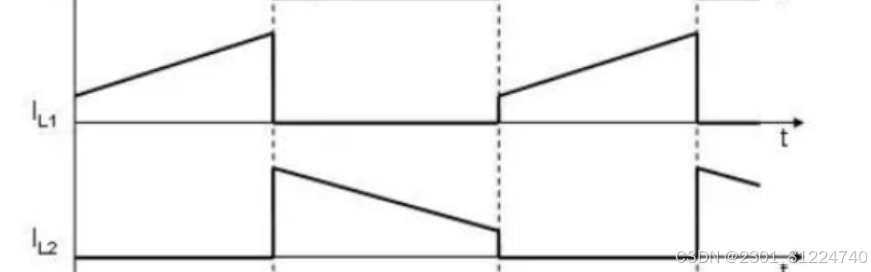

  电感电流不联系工作模式指的是在开关关断期间，次级线圈的电流会下降到0。如下图所示

2.CCM（电感电流连续工作）

电流连续工作

原理

反激是初级工作，次级不工作
