1.项目简介及材料

a.主要功能

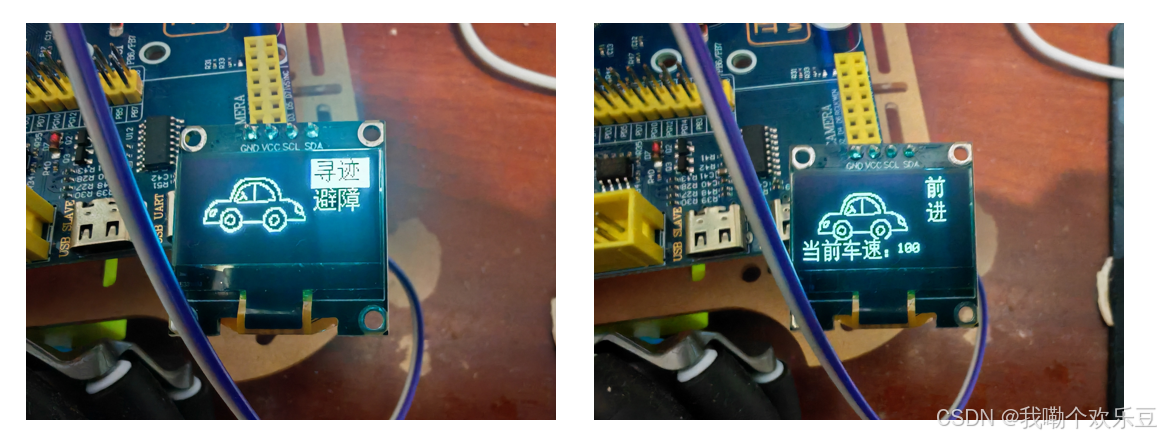

        通过oled和按键做了一个小菜单，按键控制小车的两种模式，详细代码我已经上传到了优快云，点我主页免费下载工程文件（免费）。欢迎各位大佬加我QQ2703867620讨论技术和指正我的错误，如果有新手有疑惑看不懂的也欢迎加我Q讨论。

        为了方便移植修改引脚，我把引脚封装在了.h头文件里面了。

b.使用材料

4个麦轮+4个联轴器+4个TT电机

1个底板（网上有，也可以自己3D打印）

2对锂电池和降压器（7号5号干电池都可以，能输出7-12V都可以）

2个L298N驱动模块

1个oled屏幕

避障和循迹模块（网上一般都是10元以内，还包邮）

1个stm32板子（都可以，我把引脚封装在了.h头文件里面了，方便移植修改引脚）

若干字母线和按键

2.L298N驱动模块

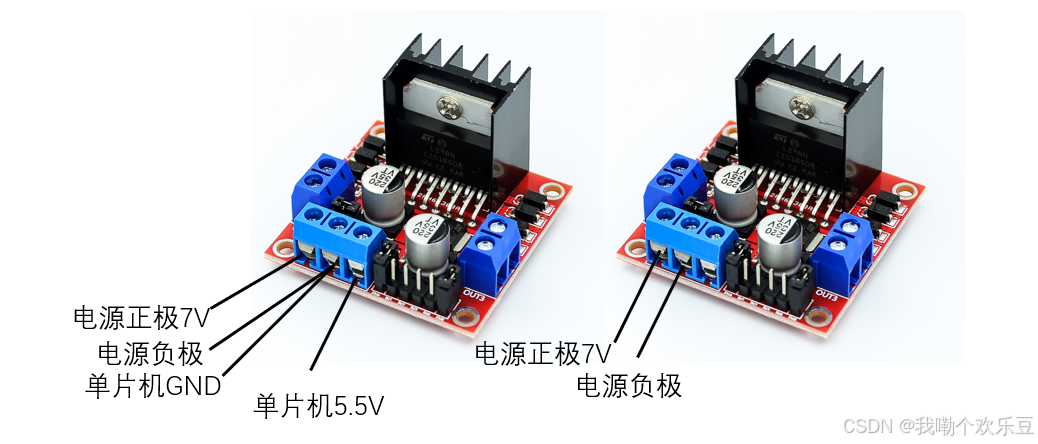

         每个L298N驱动模块可以独立驱动2个轮子，本项目为四麦轮使用使用2个L298N驱动模块，界限情况如下：

        其中第一个L298N驱动模块接电源正极7V供电，此时另一个接单片机5.5V给单片机供电，GNG接单片机GND和带电源负极。另一个L298N驱动模块不需要接单片机。其中供电的电源我选择的是锂电池，然后在网上购买了一个变压器，可以调节输出电压（这里在7-12V都可以）

        因为本项目需要使用pwm调速，所以要将L298N驱动模块的跳线帽拔掉接入单片机的通用计时器口（我使用的是tim3）

3.麦克纳姆轮

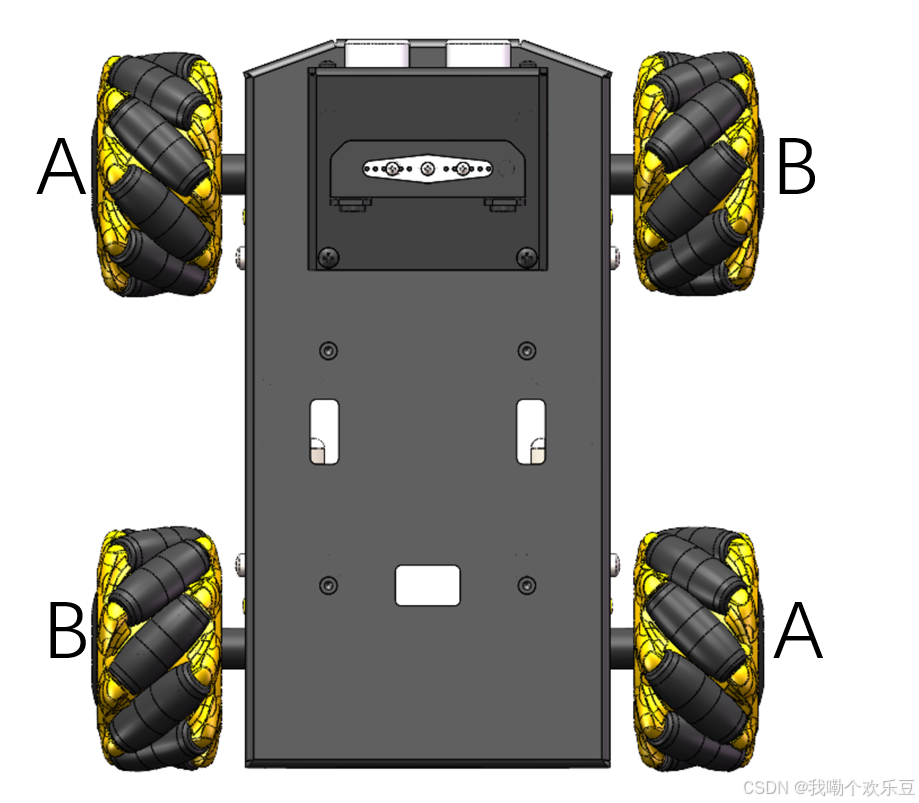

        麦轮我采用的是ABBA的安装方式（请注意安装方式，会影响后续的程序调试，麦轮的具体原理可在B站抖音搜索麦克纳姆轮会有详细讲解，我就不再赘述了）

4.代码讲解（完整的工程文件我已经上传，在我上一篇博客下载免费，为了方便使用不同的板子移植我把GPIO口在.h头文件里面进行了封装）

a.电机驱动.c文件

void motor_init()

初始化四个轮子对应的8个GPIO口

void pwm_init()

初始化通用计时器使能PWM的4个通道（我选择的是TIM3,这里不懂的私我QQ2703867620）

void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim)

回调函数（使能复用功能，开启通用计时器）

void motor_go(uint16_t speed)

目录

a.L298N驱动模块

b.麦克纳姆轮

2.代码讲解（完整的工程文件我已经上传，在我上一篇博客下载免费，为了方便使用不同的板子移植我把GPIO口在.h头文件里面进行了封装）

a.电机驱动.c文件

void motor_init()

void pwm_init()

void motor_go(uint16_t speed)

void motor_right(uint16_t speed)                同上

void motor_left(uint16_t speed)                  同上

void motor_back(uint16_t speed)               同上

void motor_stop()                                       同上

b.循迹模块.c文件

void xunji_init()

void xunji_control()

b.避障模块

void bizhang_init()

void bizhang_control()

c.oled部分代码和按键控制代码（使用状态机，不堵塞程序）

d.附加尾灯模块

给GPIO口写入高低电平，使轮子转起来（传入速度参数，改变PWM占空比，控制速度）

void motor_right(uint16_t speed)                同上

void motor_left(uint16_t speed)                  同上

void motor_back(uint16_t speed)               同上

void motor_stop()                                       同上

#include "./BSP/motor/motor.h"
#include "./BSP/oled/oled1.h"
#include "./BSP/oled/OLED_Data.h"
#include "./BSP/oled/OLED.h"

TIM_HandleTypeDef tim3;

void motor_init()
{
    GPIO_InitTypeDef gpio_init_struct;

    __HAL_RCC_GPIOF_CLK_ENABLE();

    gpio_init_struct.Pin = motor_pin_IN_all;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(motor_gpio_IN, &gpio_init_struct);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_IN_all, GPIO_PIN_RESET);
}

void pwm_init()
{
    TIM_ClockConfigTypeDef sClockSourceConfig;
    TIM_MasterConfigTypeDef sMasterConfig;
    TIM_OC_InitTypeDef sConfigOC;

    tim3.Instance = TIM3;
    tim3.Init.Prescaler = 36 - 1;
    tim3.Init.CounterMode = TIM_COUNTERMODE_UP;
    tim3.Init.Period = 100 - 1;
    tim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    tim3.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
    HAL_TIM_PWM_Init(&tim3);

    sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;
    HAL_TIM_ConfigClockSource(&tim3, &sClockSourceConfig);

    sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
    sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
    HAL_TIMEx_MasterConfigSynchronization(&tim3, &sMasterConfig);

    sConfigOC.OCMode = TIM_OCMODE_PWM1;
    sConfigOC.Pulse = 0;
    sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
    sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
    HAL_TIM_PWM_ConfigChannel(&tim3, &sConfigOC, TIM_CHANNEL_1);
    HAL_TIM_PWM_ConfigChannel(&tim3, &sConfigOC, TIM_CHANNEL_2);
    HAL_TIM_PWM_ConfigChannel(&tim3, &sConfigOC, TIM_CHANNEL_3);
    HAL_TIM_PWM_ConfigChannel(&tim3, &sConfigOC, TIM_CHANNEL_4);
    HAL_TIM_PWM_Start(&tim3,TIM_CHANNEL_1);
    HAL_TIM_PWM_Start(&tim3,TIM_CHANNEL_2);
    HAL_TIM_PWM_Start(&tim3,TIM_CHANNEL_3);
    HAL_TIM_PWM_Start(&tim3,TIM_CHANNEL_4);
}

void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM3)
    {
        GPIO_InitTypeDef gpio_init_struct;
        __HAL_RCC_GPIOB_CLK_ENABLE();
        __HAL_RCC_GPIOA_CLK_ENABLE();
        __HAL_RCC_TIM3_CLK_ENABLE();

        gpio_init_struct.Pin = motor_pin_pwm1_ENA|motor_pin_pwm1_ENB;
        gpio_init_struct.Mode = GPIO_MODE_AF_PP;            /* ÍÆÍ츴Óà */
        gpio_init_struct.Pull = GPIO_PULLUP;                /* ÉÏÀ­ */
        gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;      /* ¸ßËÙ */
        HAL_GPIO_Init(motor_gpio_pwm1, &gpio_init_struct);

        gpio_init_struct.Pin = motor_pin_pwm2_ENA|motor_pin_pwm2_ENB;
        gpio_init_struct.Mode = GPIO_MODE_AF_PP;            /* ÍÆÍ츴Óà */
        gpio_init_struct.Pull = GPIO_PULLUP;                /* ÉÏÀ­ */
        gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;      /* ¸ßËÙ */
        HAL_GPIO_Init(motor_gpio_pwm2, &gpio_init_struct);

        __HAL_RCC_AFIO_CLK_ENABLE();
    }
}

void motor_go(uint16_t speed)
{
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left1_1, GPIO_PIN_SET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left1_2, GPIO_PIN_RESET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right1_1, GPIO_PIN_SET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right1_2, GPIO_PIN_RESET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left2_1, GPIO_PIN_SET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left2_2, GPIO_PIN_RESET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right2_1, GPIO_PIN_SET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right2_2, GPIO_PIN_RESET);

    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_1, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_2, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_3, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_4, speed);
}

void motor_right(uint16_t speed)
{
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left1_1, GPIO_PIN_SET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left1_2, GPIO_PIN_RESET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right1_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right1_2, GPIO_PIN_SET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left2_1, GPIO_PIN_SET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left2_2, GPIO_PIN_RESET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right2_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right2_2, GPIO_PIN_SET);

    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_1, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_2, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_3, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_4, speed);
}

void motor_left(uint16_t speed)
{
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left1_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left1_2, GPIO_PIN_SET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right1_1, GPIO_PIN_SET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right1_2, GPIO_PIN_RESET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left2_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left2_2, GPIO_PIN_SET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right2_1, GPIO_PIN_SET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right2_2, GPIO_PIN_RESET);

    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_1, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_2, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_3, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_4, speed);
}

void motor_back(uint16_t speed)
{
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left1_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left1_2, GPIO_PIN_SET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right1_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right1_2, GPIO_PIN_SET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left2_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left2_2, GPIO_PIN_SET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right2_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right2_2, GPIO_PIN_SET);

    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_1, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_2, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_3, speed);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_4, speed);
}

void motor_stop()
{
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left1_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left1_2, GPIO_PIN_RESET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right1_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right1_2, GPIO_PIN_RESET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left2_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_left2_2, GPIO_PIN_RESET);

    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right2_1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(motor_gpio_IN, motor_pin_right2_2, GPIO_PIN_RESET);

    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_1, 0);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_2, 0);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_3, 0);
    __HAL_TIM_SET_COMPARE(&tim3, TIM_CHANNEL_4, 0);
}

b.循迹模块.c文件

void xunji_init()

        初始化循迹模块的两个GPIO口（启用为输入模式）

void xunji_control()

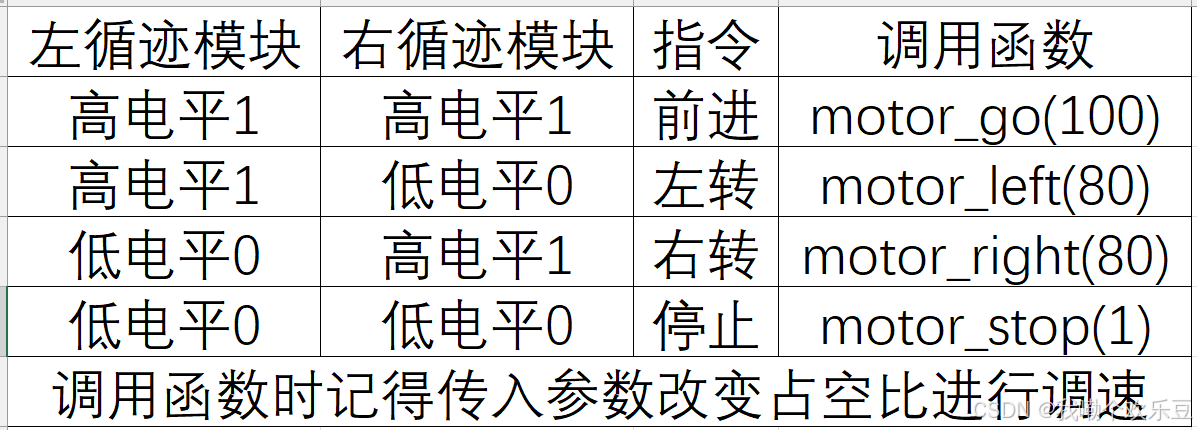

        根据循迹模块输入信号，调用电机函数。

        如果前面有路，循迹模块会在对应的GPIO口输入高电平即1。

        如果前面无路，循迹模块会在对应的GPIO口输入低电平即0。

#define xunji_right             HAL_GPIO_ReadPin(xunji_gpio, xunji_pin_right)
#define xunji_left              HAL_GPIO_ReadPin(xunji_gpio, xunji_pin_left)

        其中输入信号的在.h头文件里进行了如上封装（读取GPIO口输入高低电平）

#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/delay/delay.h"
#include "./SYSTEM/usart/usart.h"
#include "./BSP/xunji/xunji.h"
#include "./BSP/motor/motor.h"
#include "./BSP/weideng/weideng.h"
#include "./BSP/oled/OLED_Data.h"
#include "./BSP/oled/OLED.h"
#include "./BSP/oled/oled1.h"

void xunji_init()
{
    GPIO_InitTypeDef gpio_init_struct;

    __HAL_RCC_GPIOD_CLK_ENABLE();

    gpio_init_struct.Pin = xunji_pin_right|xunji_pin_left;
    gpio_init_struct.Mode = GPIO_MODE_INPUT;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(xunji_gpio, &gpio_init_struct);
}

void xunji_control()
{
    if(xunji_right == 1 && xunji_left == 1)
    {
        oled_go();
        motor_go(100);
        weideng_of();
    }

    if(xunji_right == 1 && xunji_left == 0)
    {
        oled_right();
        motor_right(80);
        weideng_of();
    }

    if(xunji_right == 0 && xunji_left == 1)
    {
        oled_left();
        motor_left(80);
        weideng_of();
    }

    if(xunji_right == 0 && xunji_left == 0)
    {
        oled_stop();
        motor_stop();
        weideng_on();
    }
}

注意：oled的对应程序在后面介绍。尾灯是我的附加模块，也在后面介绍

b.避障模块

void bizhang_init()

        初始化避障模块的两个GPIO口（启用为输入模式）

void bizhang_control()

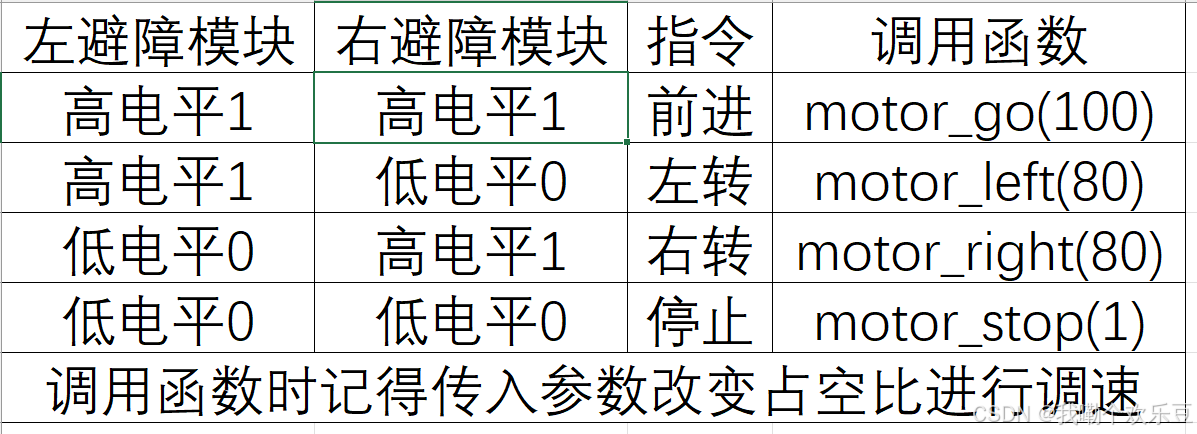

        根据避障模块输入信号，调用电机函数。

        如果前面无障碍物，循迹模块会在对应的GPIO口输入高电平即1。

        如果前面有障碍物，循迹模块会在对应的GPIO口输入低电平即0。

#define bizhang_right           HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_6)
#define bizhang_left            HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_1)

        其中输入信号的在.h头文件里进行了如上封装（读取GPIO口输入高低电平）

#include "./BSP/bizhang/bizhang.h"
#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/delay/delay.h"
#include "./SYSTEM/usart/usart.h"
#include "./BSP/motor/motor.h"
#include "./BSP/weideng/weideng.h"
#include "./BSP/oled/OLED_Data.h"
#include "./BSP/oled/OLED.h"
#include "./BSP/oled/oled1.h"

void bizhang_init()
{
    GPIO_InitTypeDef gpio_init_struct;

    __HAL_RCC_GPIOE_CLK_ENABLE();

    gpio_init_struct.Pin = E_bizhang_pin_right;
    gpio_init_struct.Mode = GPIO_MODE_INPUT;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOE, &gpio_init_struct);

    gpio_init_struct.Pin = F_bizhang_pin_left;
    gpio_init_struct.Mode = GPIO_MODE_INPUT;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOE, &gpio_init_struct);
}

void bizhang_control()
{
    if(bizhang_right == 1 && bizhang_left == 1)
    {
        oled_go();
        motor_go(100);
        weideng_of();
    }

    if(bizhang_right == 1 && bizhang_left == 0)
    {
        oled_right();
        motor_right(80);
        weideng_of();
    }

    if(bizhang_right == 0 && bizhang_left == 1)
    {
        oled_left();
        motor_left(80);
        weideng_of();
    }

    if(bizhang_right == 0 && bizhang_left == 0)
    {
        oled_stop();
        motor_stop();
        weideng_on();
    }
}

c.oled部分代码和按键控制代码（使用状态机，不堵塞程序）

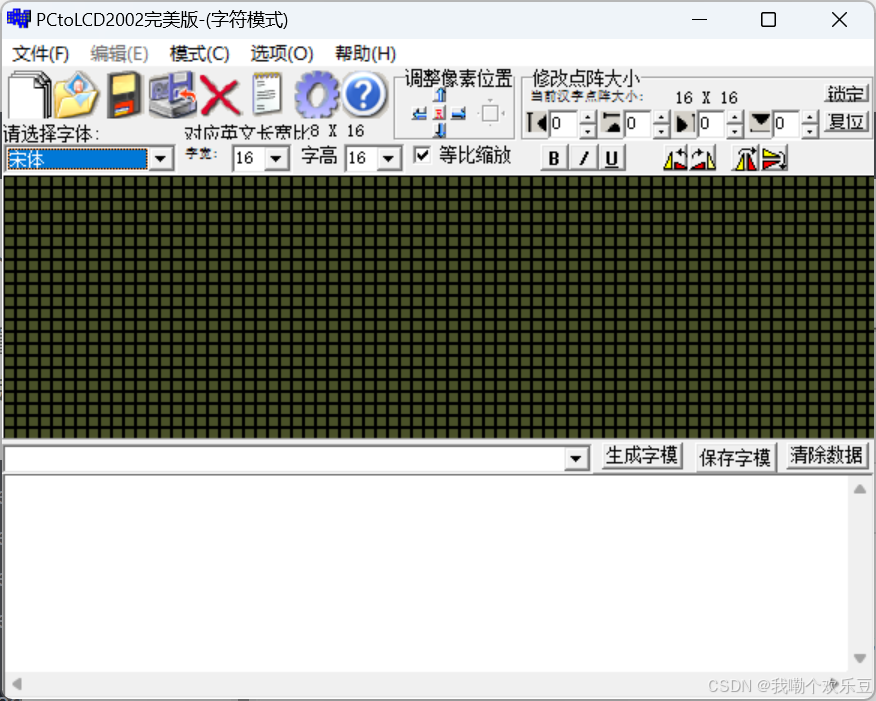

oled的配置代码我是移植的江科大的。但他是标准库，使用我根据自己的理解将其改成了HAL库，可以正常使用，详细代码见我上一个博客，其中oled取模我使用的是PCtoLCD2002.exe软件，如下，如果想要这个软件的下载方式的私信我或者加我QQ2703867620免费。

 以下是我的key.c文件

里面的代码逻辑我将单独创建一个博客讲解我的按键实现逻辑

#include "./BSP/key/key.h"
#include "./BSP/weideng/weideng.h"
#include "./SYSTEM/delay/delay.h"
#include "./BSP/oled/oled1.h"
#include "./BSP/oled/OLED_Data.h"
#include "./BSP/oled/OLED.h"
#include "./BSP/xunji/xunji.h"
#include "./BSP/bizhang/bizhang.h"
#include "./BSP/motor/motor.h"

TIM_HandleTypeDef tim6;


void key0_init(void)
{
    GPIO_InitTypeDef gpio_init_struct;

    __HAL_RCC_GPIOE_CLK_ENABLE();

    gpio_init_struct.Pin = key0_pin;
    gpio_init_struct.Mode = GPIO_MODE_INPUT;
    gpio_init_struct.Pull = GPIO_PULLUP;
    HAL_GPIO_Init(key0_gpio, &gpio_init_struct);

    gpio_init_struct.Pin = key1_pin;
    gpio_init_struct.Mode = GPIO_MODE_INPUT;
    gpio_init_struct.Pull = GPIO_PULLUP;
    HAL_GPIO_Init(key0_gpio, &gpio_init_struct);

}
void tim2_init()
{

    tim6.Instance = TIM6;
    tim6.Init.Prescaler = 71;
    tim6.Init.Period = 999;
    HAL_TIM_Base_Init(&tim6);

    HAL_TIM_Base_Start_IT(&tim6);
}

void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == TIM6)
    {
        __HAL_RCC_TIM6_CLK_ENABLE();
        HAL_NVIC_SetPriority(TIM6_IRQn, 0, 0);
        HAL_NVIC_EnableIRQ(TIM6_IRQn);
    }
}

void TIM6_IRQHandler(void)
{
    HAL_TIM_IRQHandler(&tim6);
}

uint8_t key0_flag = 0;
uint8_t key0_count = 1;
uint8_t key1_flag = 0;
uint8_t key1_count = 0;


void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == TIM6)
    {
        if(key0_read == 1 && key0_flag == 0)
        {
            key0_count++;
            if(key0_count == 3) key0_count = 1;
            key0_flag = 1;
            key1_count = 0;
        }
        if(key0_read == 0)
        {
            key0_flag = 0;
        }

        if(key1_read == 0 && key1_flag == 0)
        {
            key1_count++;
            if(key1_count == 2) key1_count = 1;
            key1_flag = 1;
        }
        if(key1_read == 1)
        {
            key1_flag = 0;
        }
    }
}

//¹öÂÖ&·µ»Ø
//È·¶¨
void menu_1()
{
    if(key1_count == 0)
    {
        switch(key0_count)
        {
            case 1:
            {
				motor_stop();
				weideng_on();
                OLED_ReverseArea(88, 0, 126, 20);
                OLED_Update();
            }break;
            case 2:
            {
				motor_stop();
				weideng_on();
                OLED_ReverseArea(88, 20, 126, 20);
                OLED_Update();
            }break;
        }
    }
    if(key1_count == 1 && key0_count == 1)
    {
        xunji_control();
    }
    if(key1_count == 1 && key0_count == 2)
    {
        bizhang_control();
    }
}

#include "./BSP/oled/oled1.h"
#include "./BSP/oled/OLED_Data.h"
#include "./BSP/oled/OLED.h"
#include "./SYSTEM/delay/delay.h"

void oled_mode()
{
    OLED_Clear();
    OLED_ShowImage(0, 0, 100, 64, Diode);
    OLED_ShowChinese(90, 0, "寻迹");
    OLED_ShowChinese(90, 20, "避障");
}

void oled_go()
{
    OLED_Clear();
    OLED_ShowImage(0, 0, 100, 64, Diode);
    OLED_ShowChinese(100, 0, "前");
    OLED_ShowChinese(100, 20, "进");
	OLED_ShowChinese(0, 48, "当前车速：");
	OLED_ShowNum(75, 52, 100, 3, OLED_6X8);
    OLED_Update();
}

void oled_right()
{
    OLED_Clear();
    OLED_ShowImage(0, 0, 100, 64, Diode);
    OLED_ShowChinese(100, 0, "右");
    OLED_ShowChinese(100, 20, "转");
	OLED_ShowChinese(0, 48, "当前车速：");
	OLED_ShowNum(75, 52, 80, 2, OLED_6X8);
    OLED_Update();
}

void oled_left()
{
    OLED_Clear();
    OLED_ShowImage(0, 0, 100, 64, Diode);
    OLED_ShowChinese(100, 0, "左");
    OLED_ShowChinese(100, 20, "转");
	OLED_ShowChinese(0, 48, "当前车速：");
	OLED_ShowNum(75, 52, 80, 2, OLED_6X8);
    OLED_Update();
}

void oled_stop()
{
    OLED_Clear();
    OLED_ShowImage(0, 0, 100, 64, Diode);
    OLED_ShowChinese(100, 0, "停");
    OLED_ShowChinese(100, 20, "止");
	OLED_ShowChinese(0, 48, "当前车速：");
	OLED_ShowNum(75, 52, 0, 1, OLED_6X8);
    OLED_Update();
}

void oled_qidong()
{
    OLED_Clear();
    OLED_ShowImage(0, 0, 100, 64, Diode);
    OLED_ShowChinese(100, 0, "启");
    OLED_ShowChinese(100, 20, "动");
    OLED_ShowChinese(100, 40, "中");
    OLED_Update();
}

d.附加尾灯模块

这部分就非常简单了，我们接触是他们32的第一个实验点灯（开个玩笑，不是点亮第一个电容哈）

#include "./BSP/weideng/weideng.h"

void weideng_Init(void)
{

    GPIO_InitTypeDef GPIO_InitStruct;

    __HAL_RCC_GPIOE_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();

    GPIO_InitStruct.Pin = weideng_pin_A1|weideng_pin_A2;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = weideng_pin_B1;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}

void weideng_on()
{
    HAL_GPIO_WritePin(GPIOE, weideng_pin_A1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOE, weideng_pin_A2, GPIO_PIN_SET);
//    HAL_GPIO_WritePin(GPIOB, weideng_pin_B1, GPIO_PIN_SET);
//    HAL_GPIO_WritePin(GPIOA, weideng_pin_B2, GPIO_PIN_RESET);
}

void weideng_of()
{
    HAL_GPIO_WritePin(GPIOE, weideng_pin_A1, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOE, weideng_pin_A2, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOB, weideng_pin_B1, GPIO_PIN_RESET);
//    HAL_GPIO_WritePin(GPIOA, weideng_pin_B2, GPIO_PIN_RESET);
}

基于STM32智能小车-＞OLED显示篇
weixin_50546241的博客
04-18 2392
基于STM32智能小车-＞OLED显示篇
基于STM32智能分拣快递小车控制设计
2301_79745346的博客
05-27 2106
*单片机设计介绍，基于STM32智能分拣快递小车控制设计。
STM32独立按键的简单使用（亲测有效）
weixin_63553972的博客
09-17 661
对STM32的独立按键进行简单运用
【大学生实训课适用】基于STM32103+智能寻迹小车实现集合功能例程
03-27
STM32103是一款基于ARM Cortex-M3内核的微控制器，广泛应用于嵌入式系统，特别是对于需要高性能和低功耗的项目。在这个大学生实训课程中，学生将学习如何利用STM32103来构建一个智能寻迹小车，集成了多种功能，以...
源码分享：基于STM32的智能循迹小车
技术总结，源码分享。
06-29 4281
本项目主要有三个模块包括信号检测模块、主控模块、电机驱动模块。信号检测模块采用光电传感器，用来对黑线进行检测。主控电路采用STM32F103C8T6单片机为控制芯片。电机驱动模块采用意法半导体的L298N专用电机驱动芯片，使用OLED显示行驶的路程和速度，单片机控制与传统分立元件电路相比，使整个系统有很好的稳定性。信号检测模块将采集到的路况信号传入STM32F103C8T6单片机，经单片机处理过后对L298N发出指令进行相应的调整。小车速度由单片机输出的PWM波控制。控制电动小车的速度及转向，从而实现自动循
基于STM32的红外智能循迹小车源代码
06-29
5、采用PWM方式控制电机的供电模式，当偏离路线差值较大时，通过调整左右电机使用 PWM 控制小车进 行差速转弯，当小车偏向左边时降低右边小车车轮达到右转，当小车偏向右边时降低左边小车车轮达到左转。 /* GPIO ...
TMC2226超静音步进电机驱动控制模块
面朝大海春暖花开
06-09 456
TMC2226驱动器静音性能优异，已量产超20K。文档详细说明了其28个引脚的定义：包括电机输出端(OA1/OA2/OB1/OB2)、电源引脚(VS/VCP)、控制端(ENN/STEP/DIR)以及配置端(MS1_AD0/MS2_AD1)等。关键特性包括支持StealthChop/SpreadCycle两种斩波模式、可编程微步细分(1/8至1/64)、内置5V稳压输出，并提供UART通信接口。设计建议强调电源滤波电容就近布局，检测电阻需靠近BRA/BRB引脚。原理图下载地址可供实现参考。该驱动器通过优化布局
基于江科大stm32屏幕驱动，实现OLED多级菜单（动画效果），结构体链表实现(独创源码)
a2784288164的博客
06-09 2536
本文设计了一个嵌入式多级菜单系统，采用三级层级结构（主菜单→二级菜单→三级菜单），通过全局状态变量管理当前层级、选中项索引和导航路径。系统核心功能包括带平滑滚动动画的菜单渲染、支持层级缩进的视觉呈现、按键导航（上下移动/确认/返回）以及菜单项的动态更新机制。创新性地实现了ModifyMenuItem函数，支持运行时修改菜单内容，使系统能够实时显示传感器数据（如温度、电池状态）和动态参数（如风扇PWM值）。通过差异刷新、缓存机制和部分渲染优化，在STM32等资源受限环境中实现了高效的用户交互体验。
STM32外设学习之串口
weixin_51551858的博客
06-12 431
UART(Universal Asynchronous Receiver/Transmitter，通用异步收发传输器)是一种常见的串行通信协议，用于设备之间的异步串行数据传输。它使用简单的两根线(TX和RX)进行全双工通信，不需要时钟信号，依靠预定义的波特率实现数据同步。串口的硬件连接非常简单，简单的双向串口通信有两根通信线（发送端TX和接收端RX），TX和RX需要交叉连接，当只需要单向的数据传输时，可以只接一根通常线，当两个设备的电平标准不一致时，需要加电平转换芯片。什么是电平标准？
爱普特APT-LINK PROG带电烧录器！STM32/SPI Flash高性能在线编程器详细解析
ssx83948880的博客
06-12 231
APT-LINK PROG 是 爱普特（APT） 推出的一款 高性能在线编程器（In-Circuit Programmer），专为 MCU、Flash、EEPROM等芯片的带电烧录 设计，支持 自动化产线编程，具有 高速、稳定、易用 的特点，适用于 电子制造、IoT设备、汽车电子 等领域。
STM32[笔记]--1.前置准备
wind_one1的博客
06-08 364
最好是windows电脑。
简说stm32的startup.s文件和ld链接脚本
is0815的博客
06-09 599
在嵌入式开发中，除了 文件和链接脚本（通常是 文件）对程序的初始化、内存布局以及执行流程有着重要影响。 是汇编语言编写的启动文件，通常用于初始化硬件和设置运行环境。以下是它可能影响的代码部分：堆栈初始化： 解释： 会初始化堆栈指针（SP），确保 C/C++ 程序能够正确使用堆栈进行函数调用和局部变量存储。全局变量初始化： 解释： 负责将 段从 Flash 复制到 RAM，并清零 段中的全局变量。如果这些步骤未正确完成，程序中依赖于全局变量的代码可能会出现异常行为。主函数调用： 解释： 最终调用 函数
stm32—ADC和DAC
君鼎的博客
06-07 1156
DAC&&ADC
ESP32与STM32
qq_44805265的博客
06-02 1584
ESP32与STM32对比分析： ESP32专为物联网设计，采用双核Xtensa处理器，内置Wi-Fi/蓝牙，适合无线连接场景；STM32基于ARM Cortex-M，实时性强，外设丰富，适用于工业控制。ESP32开发灵活（支持MicroPython），而STM32生态完善（STM32CubeIDE）。选型关键：无线优先选ESP32，高实时性选STM32，复杂场景可采用两者混合架构（ESP32通信+STM32控制）。未来趋势包括AI集成（ESP32-S3）和安全增强（STM32U5）。根据项目需求选择最佳方
stm32温湿度-超声波-LCD1602结合项目(Proteus仿真程序)
qq_35654286的博客
06-12 581
程序实现功能： 程序基于stm32芯片实现了控制LED灯亮灭、按键控制、串口通信、电机控制、温湿度数据采集、超声波测距、LCD显示屏显示内容这几个功能，并用proteus8进行仿真。
STM32通用定时器TRC含义解析
woshihonghonga的博客
06-12 589
（硬件自动完成）的情况下，在精确的换相点复位PWM计数器并加载新的预装载值（ARR, CCRx）和配置（CCER, BDTR等），实现平滑、高效的换相。如果配置一个捕获通道（如CC1）的。位选择的（之前讨论的ITR0, ITR1, ITR2, ITR3, TI1F_ED, TI1FP1, TI2FP2, ETRF）。当外部信号已经连接到某个输入通道（如TI1），但你想用另一个捕获通道（如CC2）来测量它时，可以通过。霍尔传感器（通常3个）输出信号（H1, H2, H3）指示转子位置，决定何时切换到下一相。
STM32——“扩展动态随机存储器SDRAM”
最新发布
2301_79972085的博客
06-12 638
SDRAM是动态随机存储器（）的简称，相比较SRAM，他的读写速率可能没有SRAM那么快，因为需要留时间给刷新，但是他的造价低，容量一般可以做的很大。本章节用的是基于野火的STM32F429-V1开发板。
STM32 Bootloader：使用文件头加载并启动应用程序
m0_49476241的博客
06-12 601
本文详细解析了STM32 Bootloader的设计与实现方法。系统通过自定义的image_header_t结构体记录应用程序的关键信息，包括加载地址、大小和入口点等。Bootloader启动后，首先初始化UART输出调试信息，然后从指定Flash位置读取并解析镜像头，获取应用程序参数，将程序数据拷贝到RAM，最后设置中断向量表并跳转执行。该方案支持基本的固件加载功能，并预留了校验、多应用管理和安全扩展等接口。文中还提供了核心代码实现，包括字节序转换、数据拷贝和跳转执行的汇编指令，为开发者构建定制化Boot
STM32 智能小车项目 L298N 电机驱动模块
Cha3043445754的博客
06-02 1554
L298N 是一款双 H 桥电机驱动芯片，内部集成了两个全桥驱动器，能同时控制两个直流电机或一个步进电机。由于其稳定性好、价格低、接线方便，成为 Arduino、STM32、51 单片机等平台中最常见的电机驱动解决方案之一。二.模块引脚与结构详解L298N 电机驱动模块是嵌入式开发中最经典的驱动方案之一，尤其适用于智能小车、遥控车、迷你机械臂等项目。虽然存在一定局限，但其稳定性、易用性和教学价值依旧使它成为初学者和高校课程中的首选模块。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
