(1)模拟信号:随着时间连续变化的信号。
数字信号:随着时间离散变化的信号。
(2)用来处理数字信号的电路就是数字电路,数字电路基本上都是由MOSFET场效应管构成的,MOSFET场效应管是一种在施加电压后可以像开关一样工作的半导体器件。可以分为P型场效应管和N型场效应管。

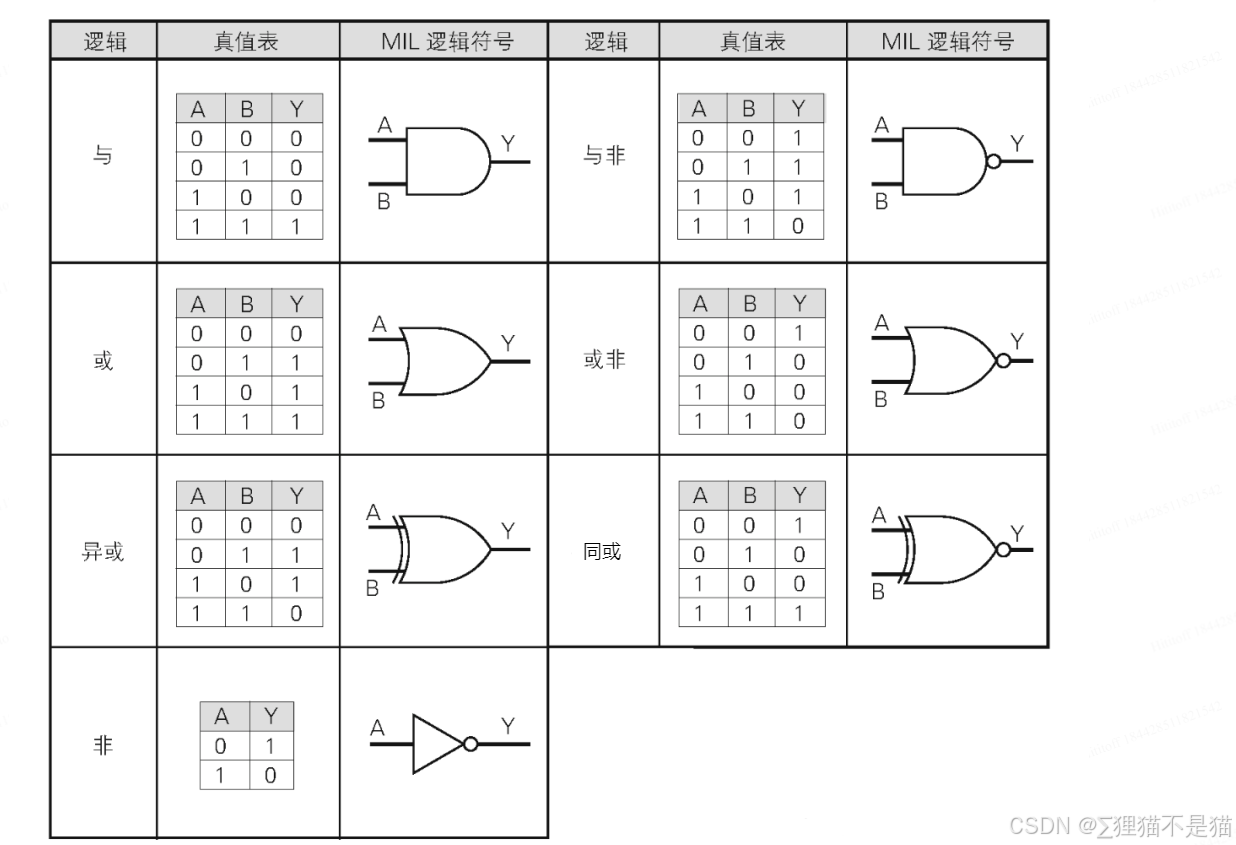

(3)常见CMOS逻辑门电路
(4)锁存器:是一种存储元器件,可以像门锁一样维持数据的特性,可以用过基本逻辑门电路实现。

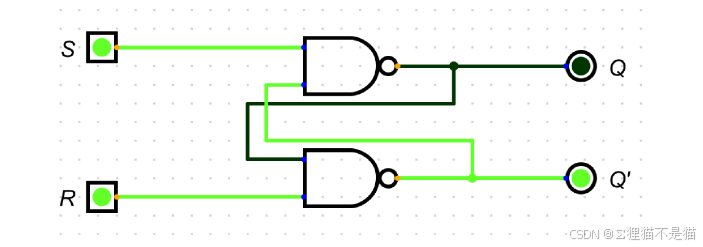

- SR锁存器(与非门)
S | R | Q | Q' | 功能 |
0 | 0 | 1 | 1 | 未定义状态 |
0 | 1 | 1 | 0 | 置一(置数) |
1 | 0 | 0 | 1 | 置零(复位) |
1 | 1 | Q | Q' | 保持 |

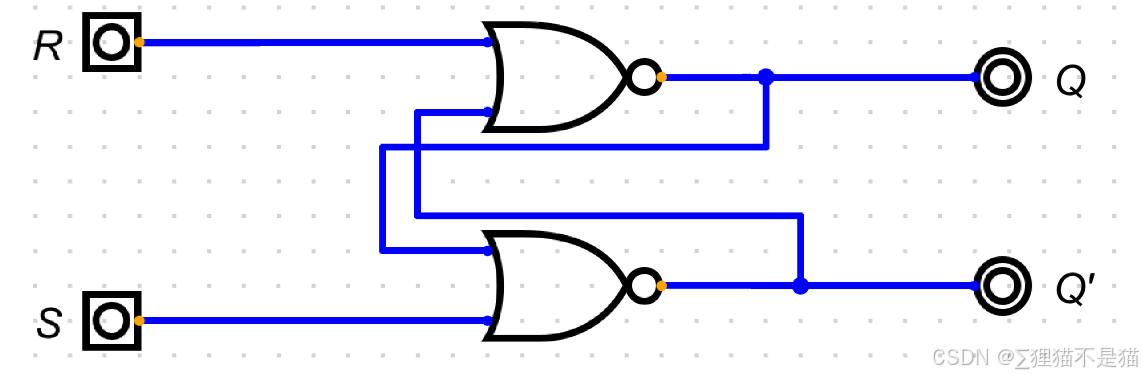

- SR锁存器(或非门)
S | R | Q | Q' | 功能 |
0 | 0 | Q | Q' | 保持 |
0 | 1 | 0 | 1 | 置零(复位) |
1 | 0 | 1 | 0 | 置一(置数) |
1 | 1 | 0 | 0 | 未定义状态 |

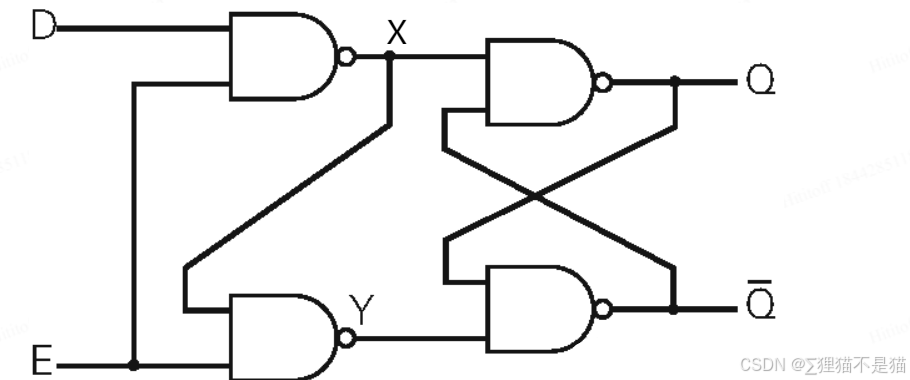

- D锁存器(4个NAND组成),输入信号有D(DATA)和E(ENABLE),输出信号有Q和Q‘,工作逻辑为E为0时,保持上一个数据,E为1是将D的数据输出给Q,示意图如下:
E | D | X | Y | Q | Q' |
0 | 0 | 1 | 1 | Q | Q' |
0 | 1 | 1 | 1 | Q | Q' |
1 | 0 | 1 | 0 | 0 | 1 |
1 | 1 | 0 | 1 | 1 | 0 |

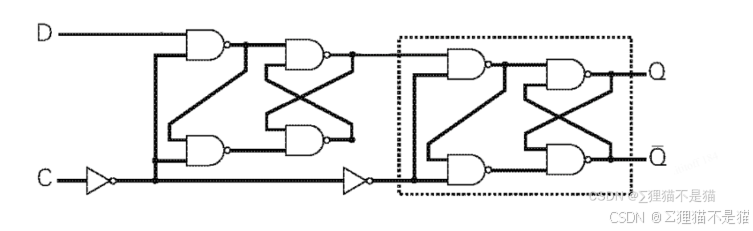

(5)D触发器(由D锁存器和非门组成),示意图如下:
当clk等于0时,第一个D锁存器工作,第二个D锁存器不工作,Q和Q‘保持值不变。
当clk等于1时,第一个D锁存器不工作,第二个D锁存器工作,将clk=0时的值输出。
综上,会导致D触发器在clk上升沿数据变化。

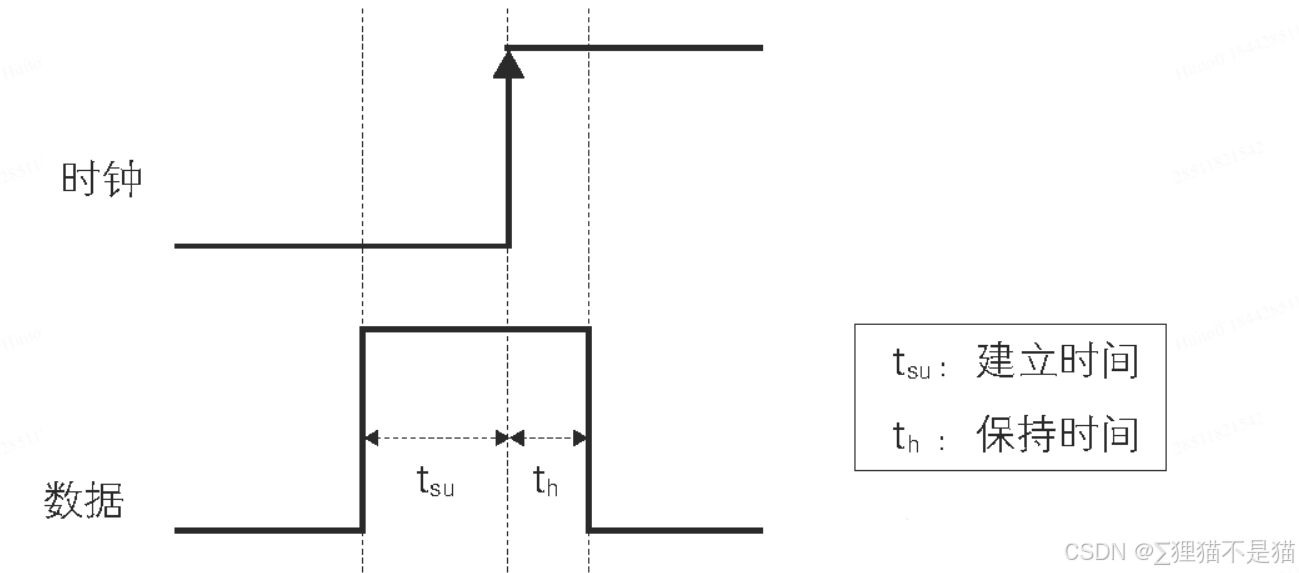

- D触发器在时钟边沿变化,在前后都需要一段时间将输入信号稳定下来,分别叫做建立时间和保持时间,如下图所示。
