使用STM32进行点灯

在嵌入式系统开发中，STM32是我们必学的软件之一。今天，我将介绍如何使用STM32实现一个简单的点灯功能。我们将使用STM32CubeMX工具生成初始化代码，并编写相应的C代码来控制LED的点亮和熄灭。

一、 硬件准备

1. STM32开发板（我用的是STM32F103C8T6）
2. LED灯
3. 面包板和连接线

二、硬件连接

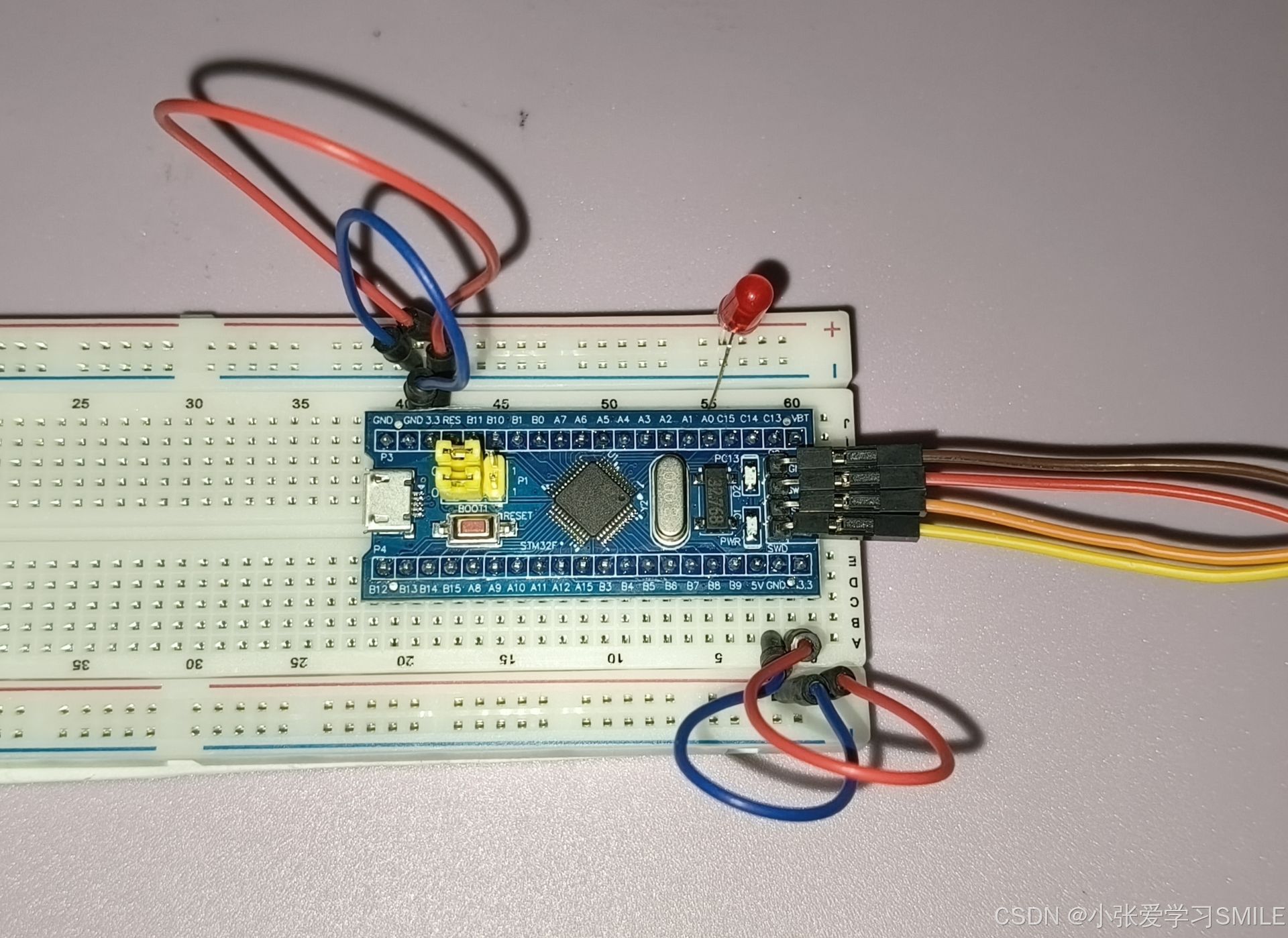

1.电路图连接如图所示 2.实物图连接如图所示

三、软件准备

1. STM32CubeMX：用于生成初始化代码。
2. Keil MDK：用于编写和编译代码。

四、使用STM32CubeMX生成初始化代码

1. 打开STM32CubeMX，选择你的STM32型号（我用的是STM32F103C8T6）。
2. 配置时钟树，确保系统时钟配置正确。
3. 在“Pinout & Configuration”选项卡中，找到你连接LED的GPIO引脚（例如PA5），将其模式设置为“GPIO_Output”。
4. 点击“Project Manager”，设置项目名称和路径，选择工具链（例如Keil MDK或STM32CubeIDE），然后点击“Generate Code”。

 五、编写主程序

生成代码后，打开Keil MDK，编写主程序来实现点灯功能。以下是一个简单的示例代码：
#include "main.h"

void SystemClock_Config(void);
static void MX_GPIO_Init(void);

int main(void)
{
    // HAL库初始化
    HAL_Init();

    // 配置系统时钟
    SystemClock_Config();

    // 初始化所有外设
    MX_GPIO_Init();

    // 主循环
    while (1)
    {
        // 点亮LED
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
        HAL_Delay(500); // 延时500毫秒

        // 熄灭LED
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
        HAL_Delay(500); // 延时500毫秒
    }
}

void SystemClock_Config(void)
{
    // 系统时钟配置代码，由STM32CubeMX生成
}

static void MX_GPIO_Init(void)
{
    // GPIO初始化代码，由STM32CubeMX生成
}
```

六、编译和下载

1. 在Keil MDK中打开生成的项目文件。
2. 编译项目，确保没有错误。
3. 将开发板通过ST-LINK连接到电脑，下载编译好的固件到开发板。

 七、运行结果

当程序下载完成后，开发板上的LED将以500毫秒的间隔闪烁。如果一切正常，说明我们已经成功实现了使用STM32进行点灯的功能。

八、总结

本文介绍了如何使用STM32实现简单的点灯功能。通过STM32CubeMX生成初始化代码，并在Keil MDK中编写主程序，我们可以轻松地控制LED的点亮和熄灭。
