stm32cubeMX基于HAL库点亮LED灯教程

原创已于 2022-06-27 15:52:59 修改 · 7.8k 阅读

31 ·

CC 4.0 BY-SA版权

文章标签：

#stm32

于 2021-08-24 20:44:17 首次发布

本文是一篇关于使用STM32CubeMX配置HAL库来点亮STM32F103C8T6开发板上LED灯的教程。详细步骤包括选择MCU、配置时钟、设置LED引脚、生成代码，并在KEIL中编译下载。附带代码工程链接，方便读者快速上手。

前言

1.通过本篇博客您将学会配置cubemx实现板载点灯，基于HAL库。
2.开发板：stm32f103c8t6。
3.代码工程链接（百度网盘）已贴在文末，且已做好相关注释，使您快速上手。
4.同时欢迎您阅读我的其它博文，如果能点赞加关注将是对我的极大肯定，非常感谢。

进入正题

一、cubeMX的基本配置

1.选择MCU
在这里插入图片描述

2.配置时钟
在这里插入图片描述
3.选择烧录器连接方式
4.配置最大时钟频率

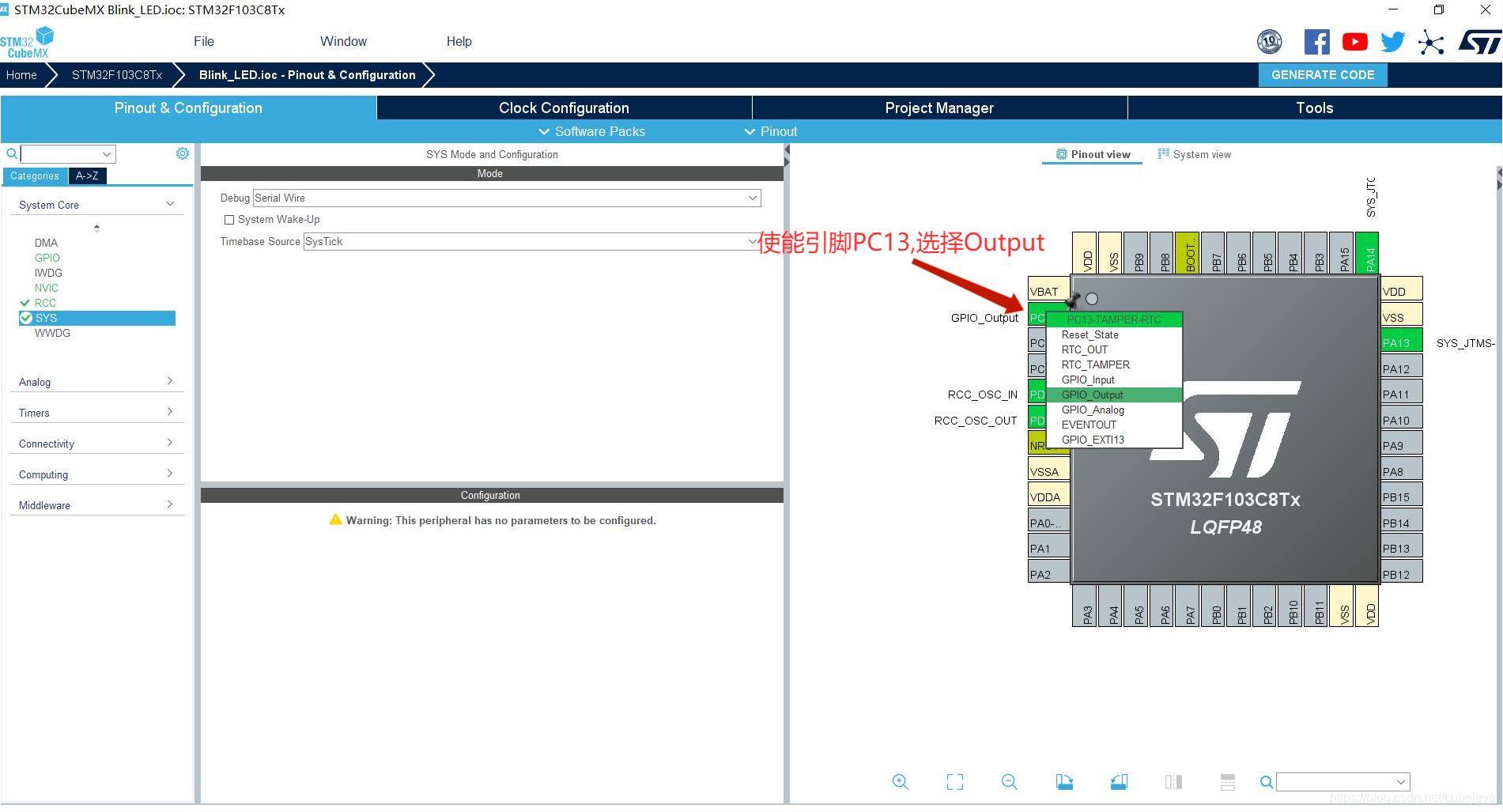

5.使能控制板载LED引脚PC13

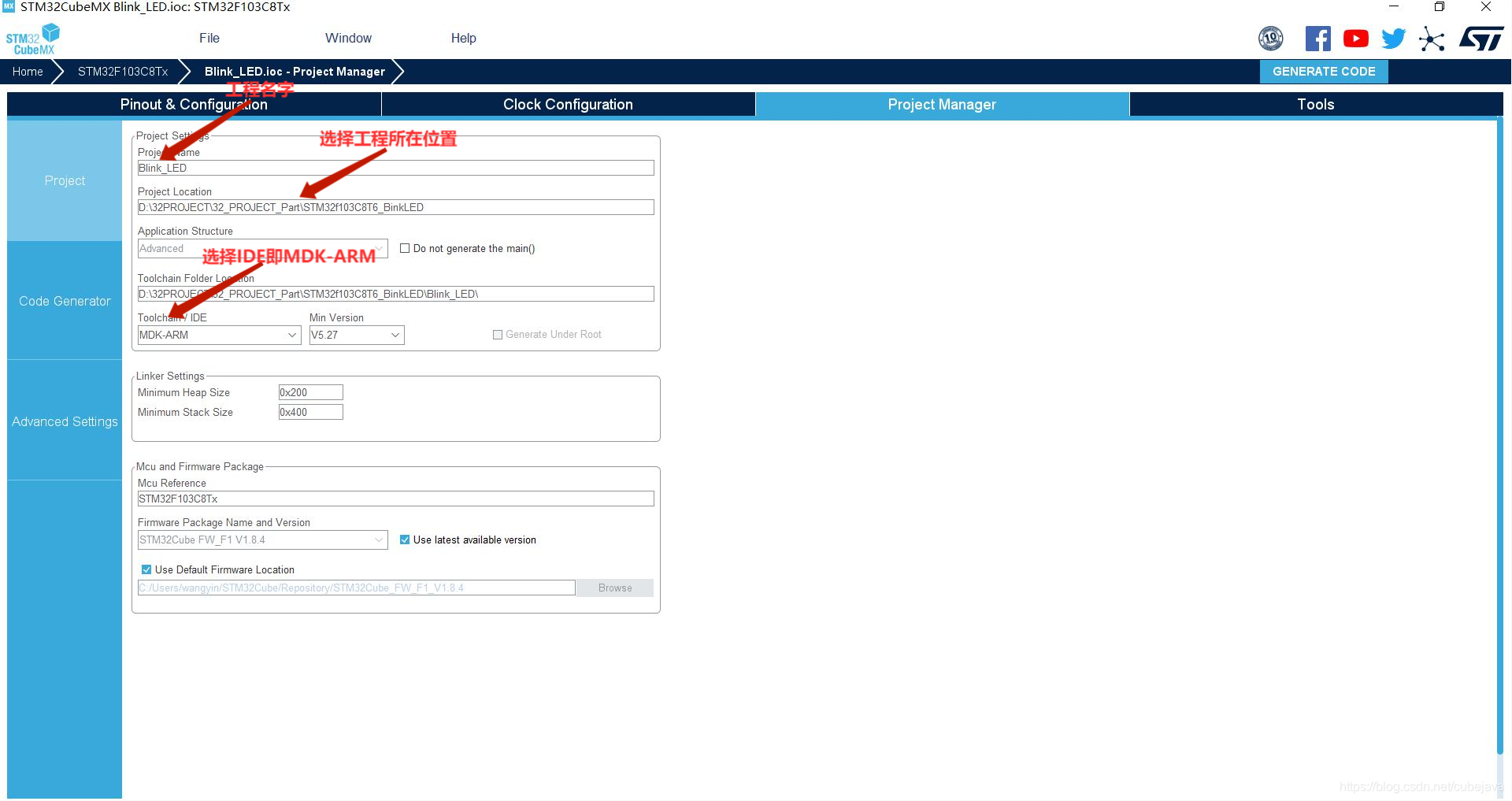

6.输入工程基本信息

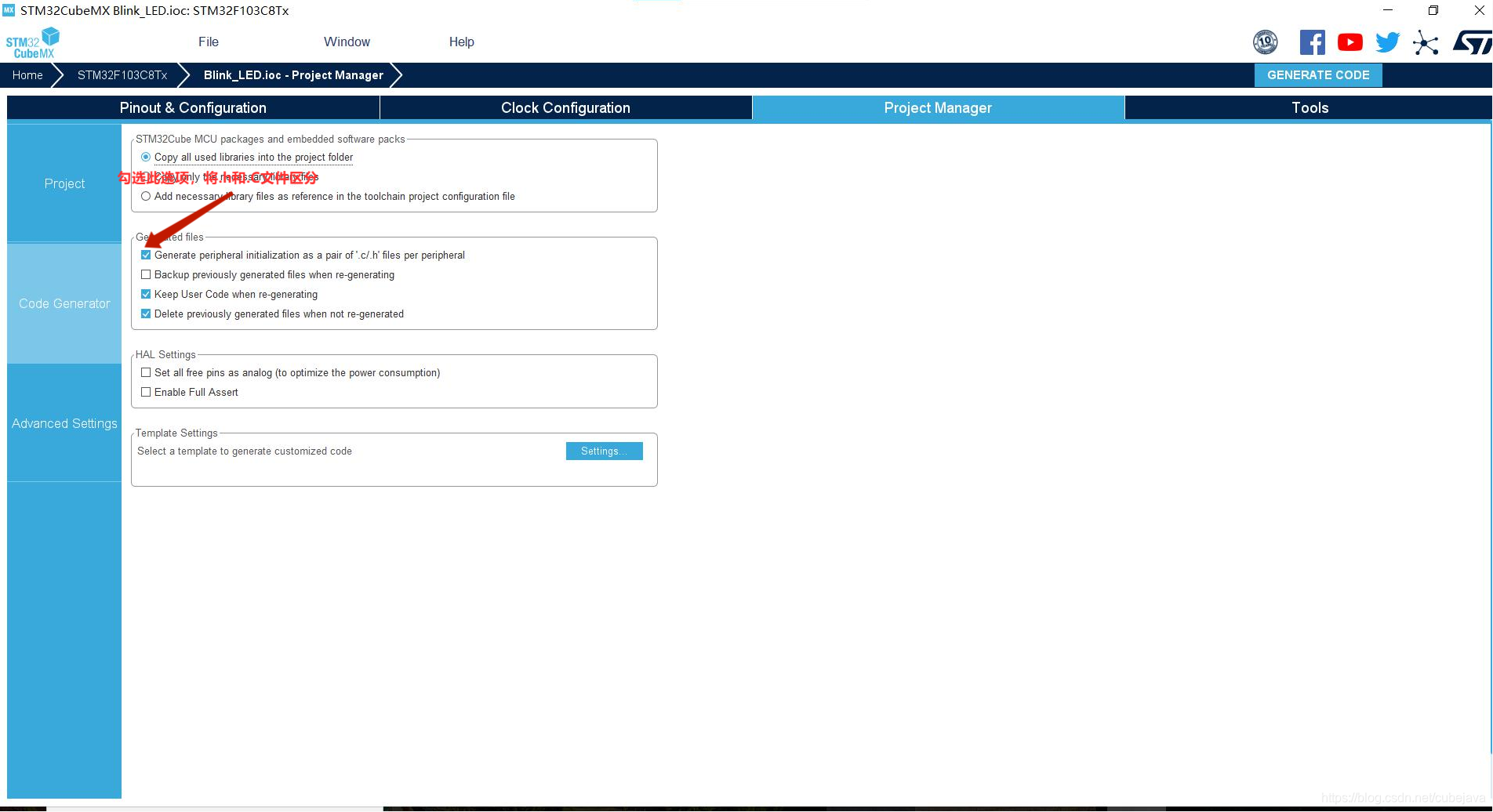

7.将.c和.h文件分隔

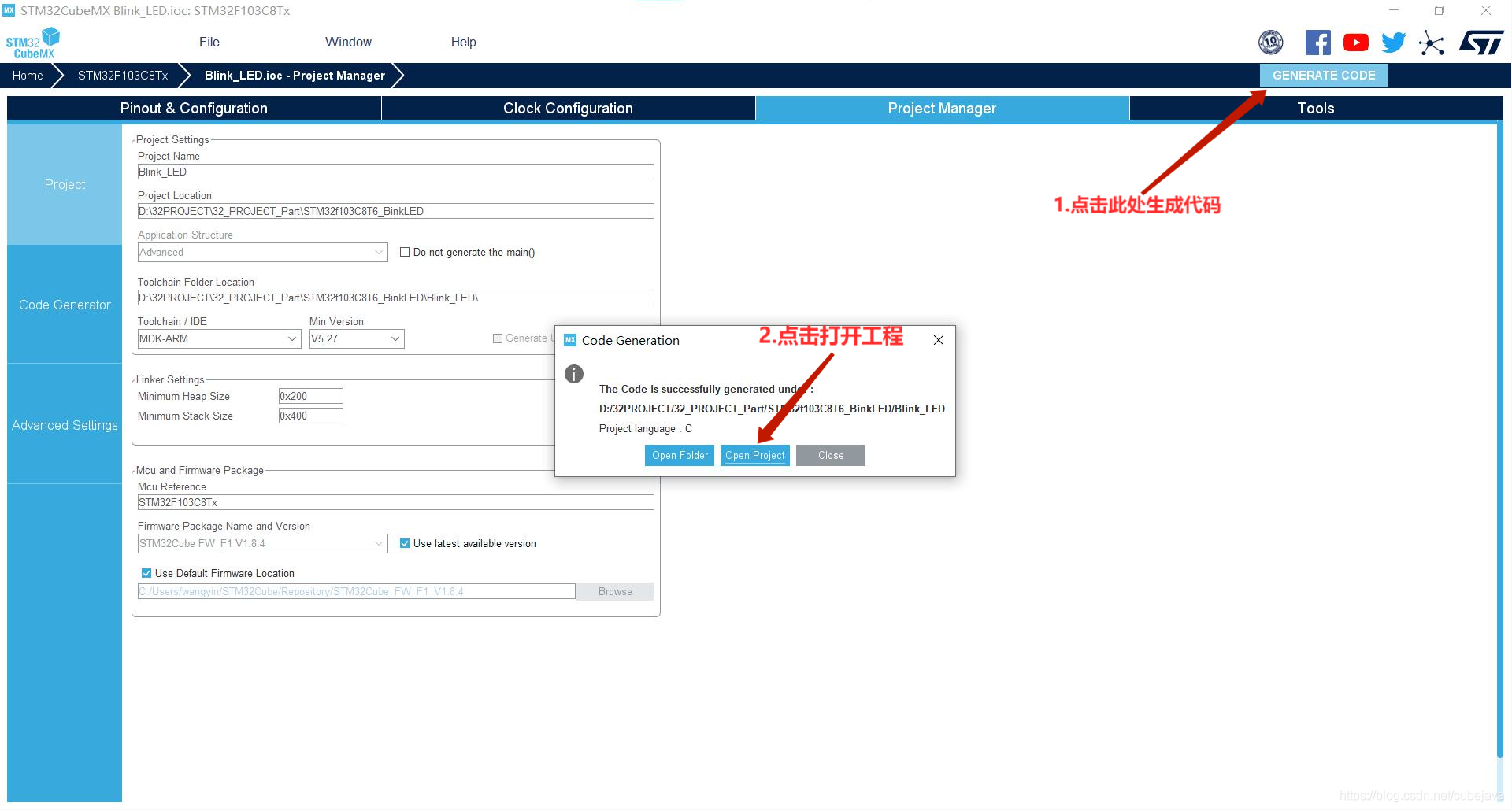

8.生成代码

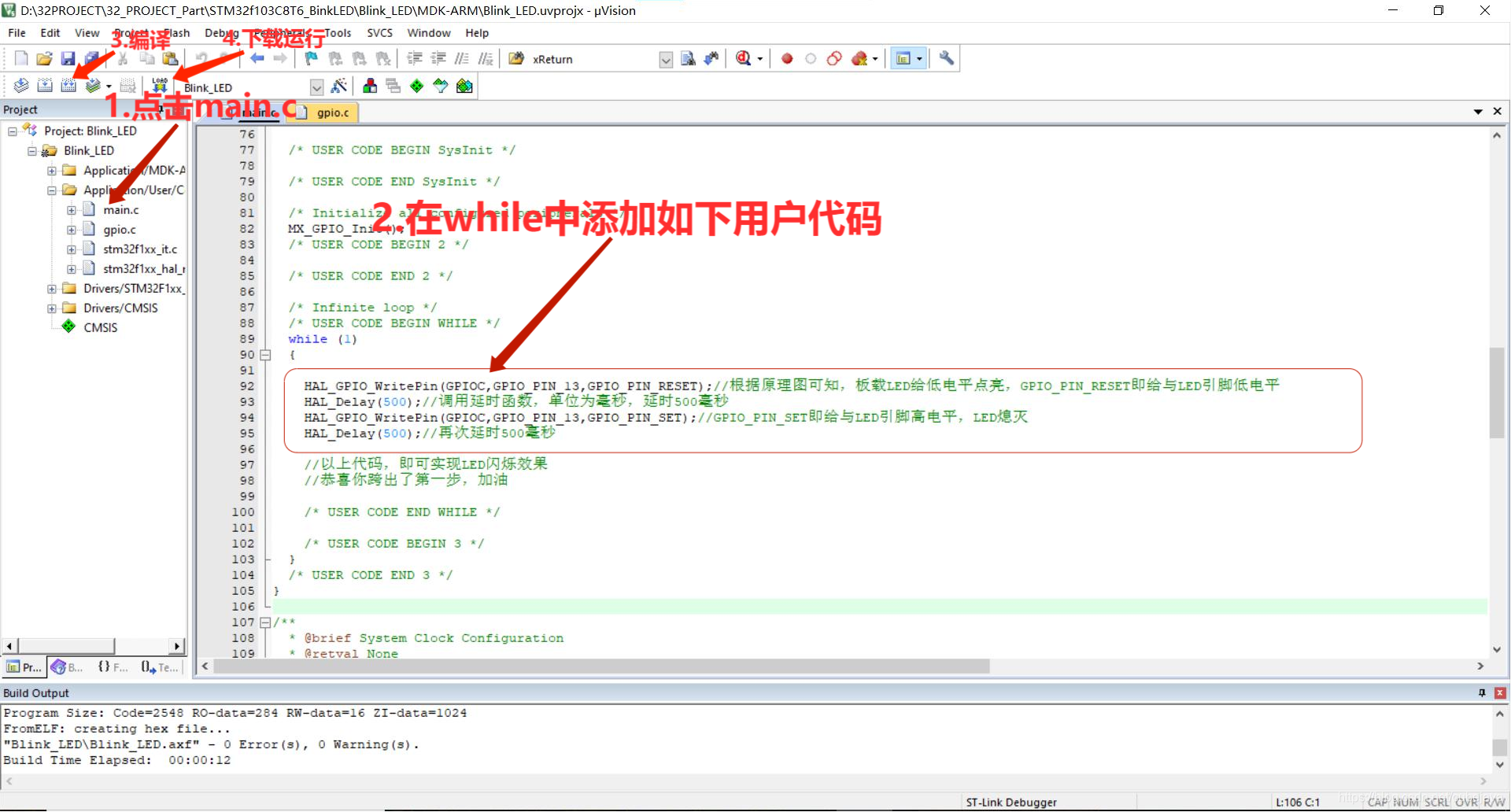

二、KEIL中代码的添加

 while (1)
  {

		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);//根据原理图可知，板载LED给低电平点亮，GPIO_PIN_RESET即给与LED引脚低电平
		HAL_Delay(500);//调用延时函数，单位为毫秒，延时500毫秒
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);//GPIO_PIN_SET即给与LED引脚高电平，LED熄灭
		HAL_Delay(500);//再次延时500毫秒

		//以上代码，即可实现LED闪烁效果
		//恭喜你跨出了第一步，加油

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
