进程切换

死循环的运行

聊到运行，就不得不谈死循环。众所周知，我们在编译器中运行一个死循环时，比如循环里是一个打印，他会一直打印直到我们将他停止。而任何进程的调度都需要运入cpu，那是不是这个死循环一直在cpu里呢？
当然不是了！要是一个死循环一直占有着cpu，那我们还怎么在电脑上做别的事，不是每台机子都有多个cpu的，而我们能退出这个死循环说明他没有一直占有cpu。
死循环也是个进程，而是进程就有他的内核数据结构（task_struct）也就是PCB，他的这个结构中会有时间片，时间到了就结束该进程.

CPU，寄存器

在这里插入图片描述

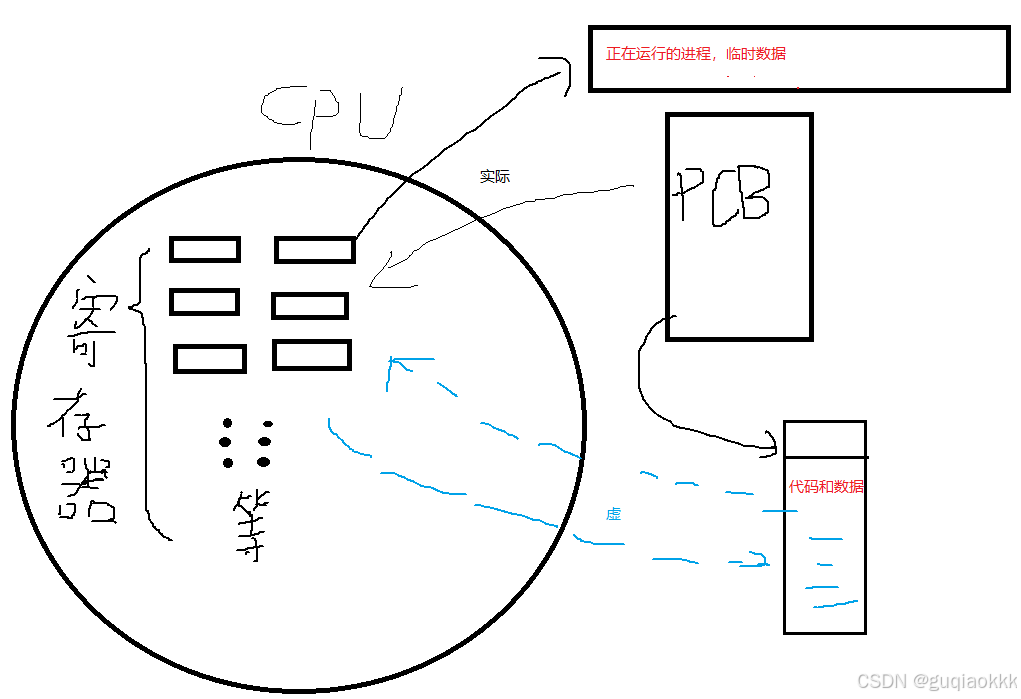

如图，在CPU中，往往有着多个寄存器，他们负责帮助cpu存储当前进程的数据，cpu通过pcb拿到代码和数据，当进程运行完成或时间片结束时，通过pcb返回临时数据更新原代码和数据。（图中蓝色为虚拟的，黑色为实际）
寄存器实质上就是cpu内部的临时空间，他其中的数据随着当前进程的切换而切换。寄存器！= 寄存器里的数据，他们的关系相当于:

int a;
a = 10;

a是定义的一个int型数据，属于空间，10则是内容，空间是只有一份的，而内容是变化的，多份的。
寄存器就相当于这里的a,而每个进程传进来的数据就相当于这里的10。

如何切换

a.故事

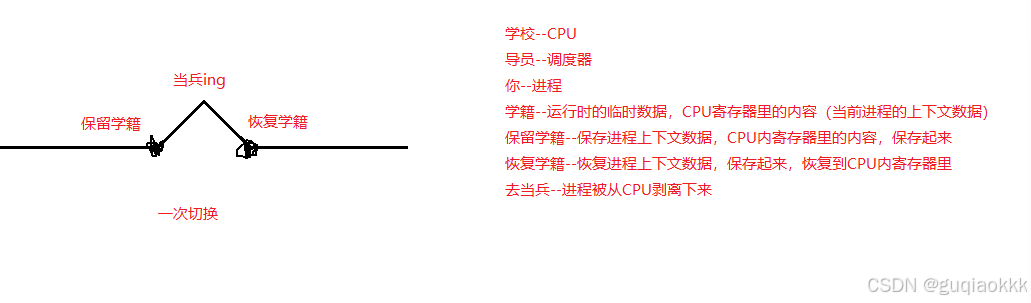

我们先用一个例子来引入切换，比如说大学里的当兵保留学籍这件事上，主要分为以下几个过程：

1 .将学籍保留（辅导员通过学校保留你的学籍）
2 .当兵ing
3 .恢复学籍（辅导员帮你恢复你的学籍到学校里）

实际上，这里若放Linux里，就等同于完成了一次切换。如图：
在这里插入图片描述

b.具体

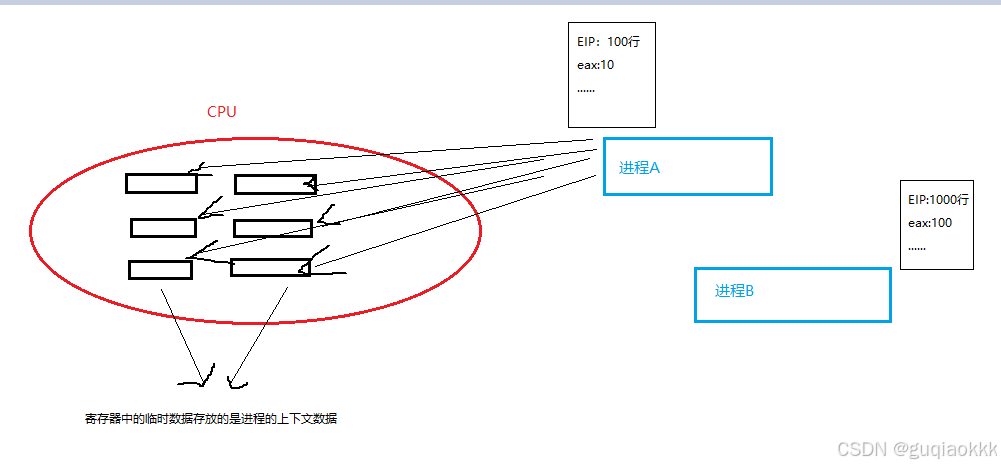

如图：

cpu内的寄存器只有一份，但上下文可以有多分份，对应不同的进程。

当一个进程未执行完需要切换时，进程会带走并保存自己的上下文数据，如进程A,当他暂时被切下来时，需要进程A带走并保存自己的上下文数据！目的在于，下次回来的时候能恢复，便能按照之前的逻辑继续向后运行。每一个执行过的进程，都有自己的上下文数据。
我们电脑上打开多个软件本质上就是运行多个进程，并且cpu的速度远比我们想象的快，他切换的速度远高于我们能感知的速度。

进程切换的核心就是，保存和恢复当前进程的硬件上下文数据，即CPU内寄存器的内容。

b.1 上下文数据存在哪了呢

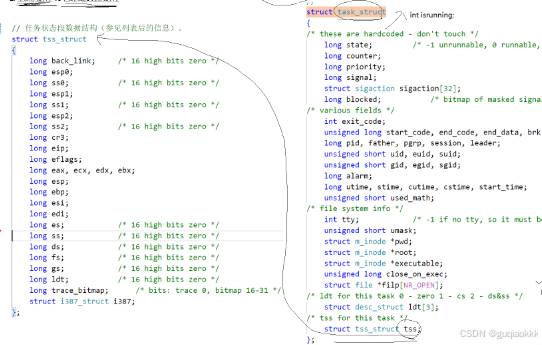

我们一般认为数据存放于该进程的task_struct里。当然随着计算机的发展，进程的上下文数据可能越来越大，都放到task_struct里未免有点过于冗余。所以实际上，操作系统内有一块专门的地方叫做TSS（任务状态段），用于存放上下文数据，不过我们在老版本的源码中还能看到：在这里插入图片描述
因此Linux中还特意设置了一个全局指针，struct task_struct * current，专门用来存当前进程的task_struct地址。
我们直接记上下文数据存放于该进程的task_struct里就好。

Linux的真实调度算法：O(1)调度算法（体现优先级）

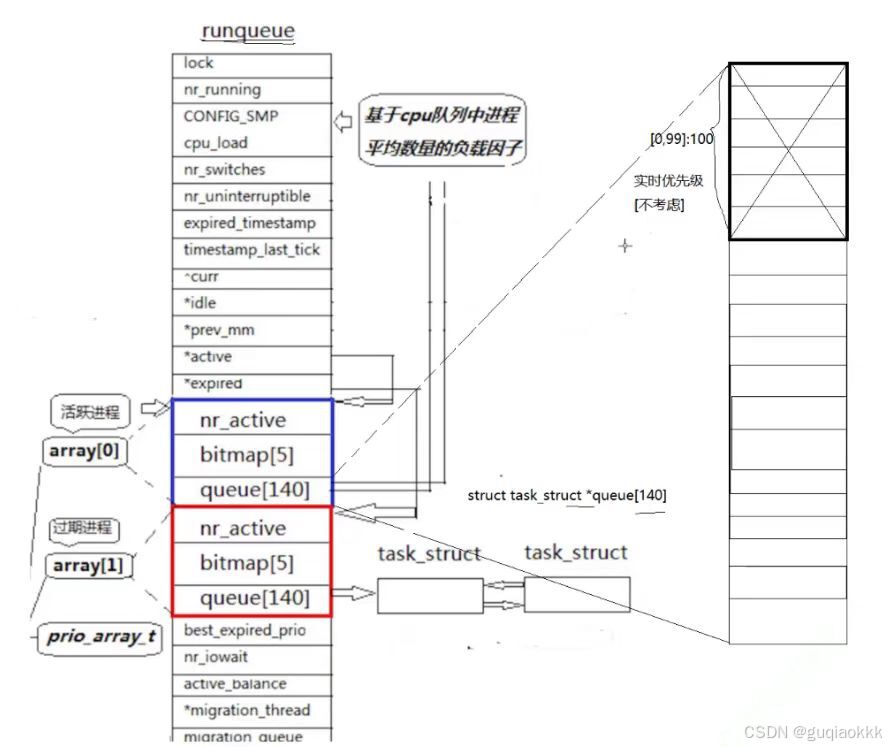

一个CPU中，一个运行队列，他的结构如图：在这里插入图片描述

运行队列（runqueue）的工作流程和介绍

（1）首先我们看到nr_active,他表示调度时队列里有多少进程，nr>0,再进行后面操作（也就是查bitmap）。

（2）其次，为了体现优先级，最普遍的队列调度肯定无法满足Linux的需求，所以Linux的运行队列里有一个queue[140]。这里存放着140个队列，不过[0,99]我们不考虑，因为[0,99]是实时优先级，他一般是用于工业，制造业的，比如汽车的刹车系统，所以他不能频繁切换（总不能你踩着踩着刹车给你切换到你的车载音乐去了吧owo）。因此我们只用考虑从100到139的了，刚好与我们优先级的取值范围60至99对应上，所以计算一个进程该放入哪个位置，有这么一个公式可以得到存放的下标：

       优先级-60+（140-40）

（3）那此时若有多个优先级相同的怎么办呢，会把原来的挤掉吗？
自然是不会的，我们只用一个链表链住，相当于每个节点都挂着一个链表就能解决这个问题。

（4）但当我要运行时，我要遍历每一个节点，这好像这并未满足我们想要的O(1),又该如何解决呢？
bitmap[5]便开始发挥作用了，他作为位图，32*5 = 160，160个比特位，足够包含140，其中用每个比特位0/1，来判断这个节点是否为空，为空便可直接跳过。也就是我们所谓的，挑队列，通过位图。

（5）但这此时若有一个优先级为60的进程，他是一个死循环，虽然有时间片阻止他一直霸占CPU，但他调度完岂不是又链回到queue[100]优先级最高的节点，那这样后面的进程岂不是一直无法被调度，也就是所谓的进程饥饿？
设计师自然也想到了这个问题，于是仔细看图，你会发现在array[0]的下面，还有一个array[1]，也就是过期进程。

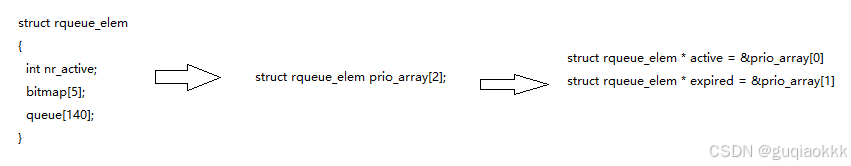

实际上，他们两个的结构完全相同，我们将正在运行的结构体叫做活跃进程，而另一个叫过期进程，并用一个prio_array[1]数组来存放这两个结构体: 在这里插入图片描述

这里用两个结构体来对进程做处理，当一个在CPU运行完的进程，他不会回到活跃进程，而是会插入过期进程。也就是说active queue进程会越来越少，expired queue进程会越来越多。

（6）等到活跃进程把其所有进程都调度完成，执行swap(&active,&expired),让* active指向下一个队列（原过期），* expired指向一个空队列。然后一直重复。

（7）但有朋友可能又会思考，若此时再来一个新进程，他会放在哪里呢？若新进程一直源源不断插入，那我们更早插入，但优先级更低的进程，岂不是一直无法被调用，可能会导致进程饥饿了不是吗？
实际上，我们一般会把他放在过期队列，也就是让他处于就绪状态，这样当该活跃队列执行完毕后才会再轮到他。
不过现在有的操作系统也支持优先级抢占，若新插入的进程也有此特权，也是有可能插入至活跃队列的。
