存储器映射扩展技术应用

单片机资源扩展方式

IO、MM（存储器映射）两种扩展模式，通过J13配置。MM模式可直接通过XBYTE关键字来操作部分资源。

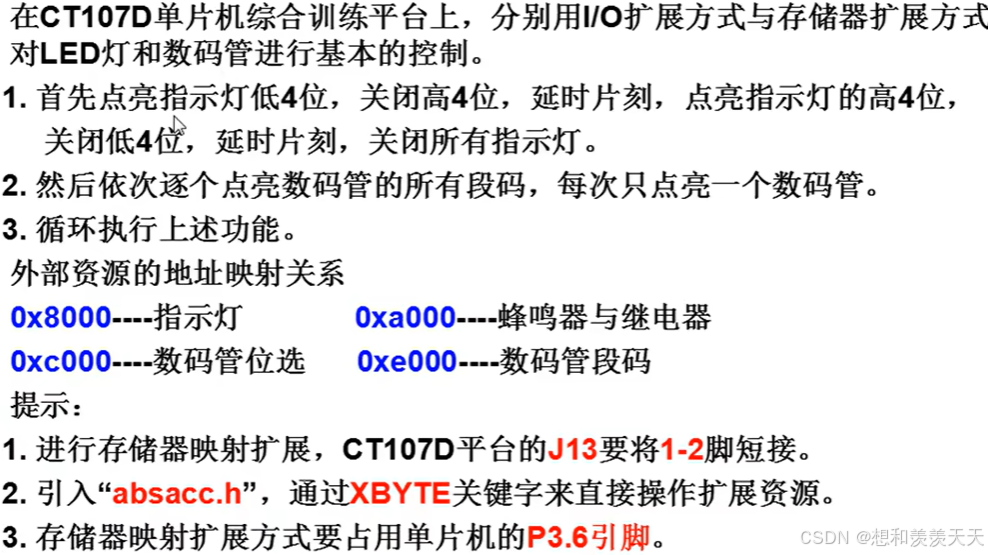

练习内容

IO：

#include "reg52.h"
#include <intrins.h>

void delayxms(unsigned char t)
{
	while(t--)
	{
			unsigned char data i, j;
			_nop_();
			_nop_();
			_nop_();
			i = 11;
			j = 190;
			do
			{
				while (--j);
			} while (--i);
	}
}

void hc573(unsigned char channel)
{
	switch(channel)
	{
		case 4:P2=(P2&0x1f)|0x80;break;
		case 5:P2=(P2&0x1f)|0xa0;break;
		case 6:P2=(P2&0x1f)|0xc0;break;
		case 7:P2=(P2&0x1f)|0xe0;break;
	}
}

void ledrunning()
{
	hc573(4);
	P0=0xf0;//点亮低四位
	delayxms(50);
	P0=0x0f;//点亮高四位
	delayxms(50);
}

void smgrunning()
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		hc573(6);//位选
		P0=0x01<<i;
		hc573(7);
		P0=0x00;
		delayxms(50);
	}
	P0=0x00;
	delayxms(50);
}

void main()
{
	while(1)
	{
		ledrunning();
		smgrunning();
	}
}

MM：

#include "reg52.h"
#include "absacc.h"
#include <intrins.h>

void delayxms(unsigned char t)
{
	while(t--)
	{
			unsigned char data i, j;
			_nop_();
			_nop_();
			_nop_();
			i = 11;
			j = 190;
			do
			{
				while (--j);
			} while (--i);
	}
}

void ledrunning()
{
	XBYTE[0X8000]=0xf0;//点亮低四位
	delayxms(50);
	XBYTE[0X8000]=0x0f;//点亮高四位
	delayxms(50);
	XBYTE[0X8000]=0xff;//关闭所有灯
	delayxms(50);
}

void smgrunning()
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		XBYTE[0xc000]=0x01<<i;//位选
		XBYTE[0xe000]=0x00;//段选
		delayxms(50);
	}
	XBYTE[0xc000]=0x00;//关闭数码管
	delayxms(50);
}

void main()
{
	while(1)
	{
		ledrunning();
		smgrunning();
	}
}
