1、DS1302介绍

DS1302是由美国DALLAS公司推出的具有涓细电流充电能力的低功耗实时时钟芯片，工作电压为2.0V～5.5V，采用普通32.768kHz晶振。内部有一个用于临时性存放数据的RAM寄存器。DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源/后备电源双电源引脚，同时提供了对后备电源进行涓细电流充电的能力。主要特点是采用串行数据传输，可为掉电保护电源提供可编程的充电功能，并且可以关闭充电功能。采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。

单片机定时器精度不高，占用cpu，不能掉电运行

RTC实时时钟芯片（DS1302为其中一种）

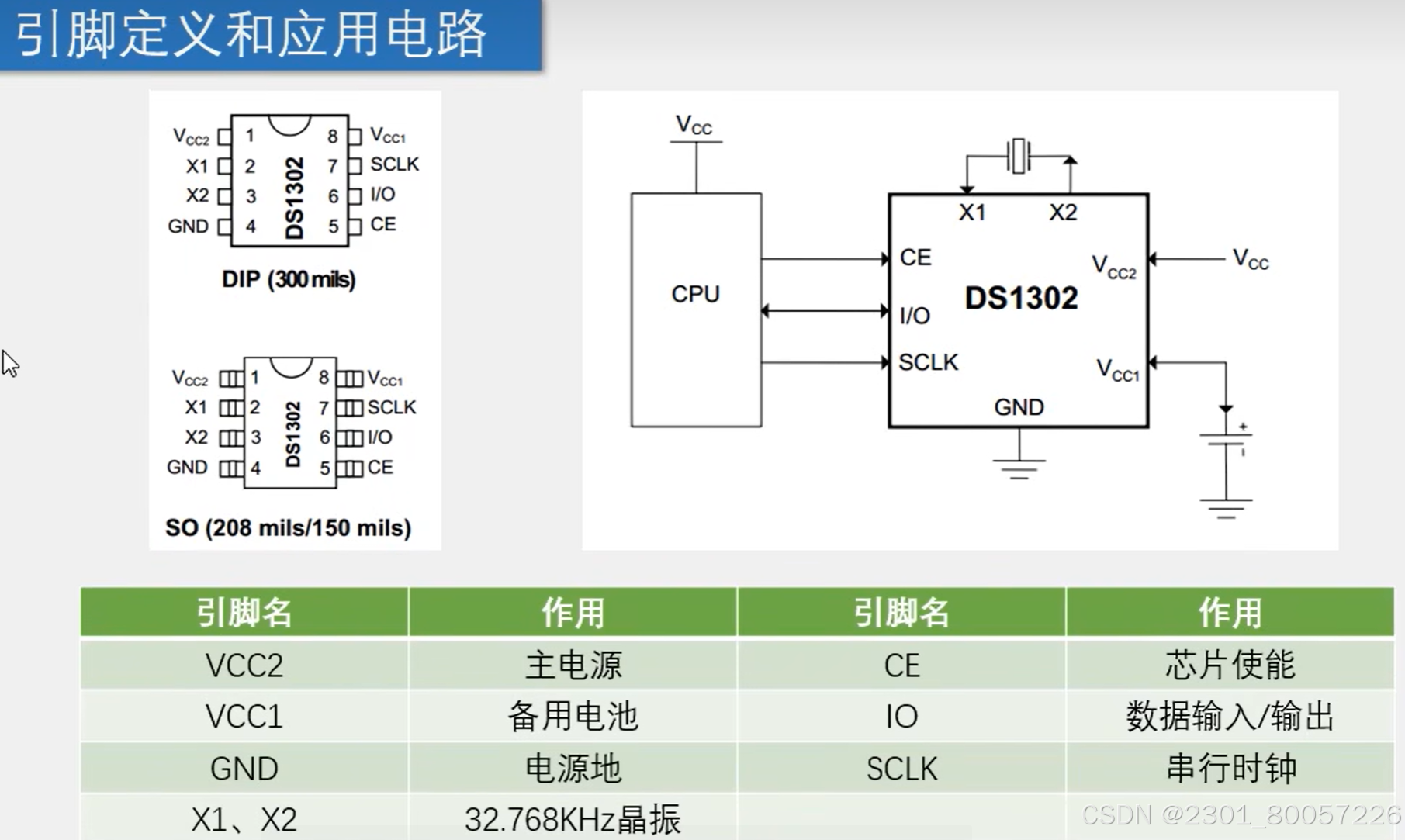

封装方式：直插、贴片

VCC2与主电源VCC连一起

开发板上VCC1的没接备用电源

WP写保护置1写入无效，可读出

CH时钟静止

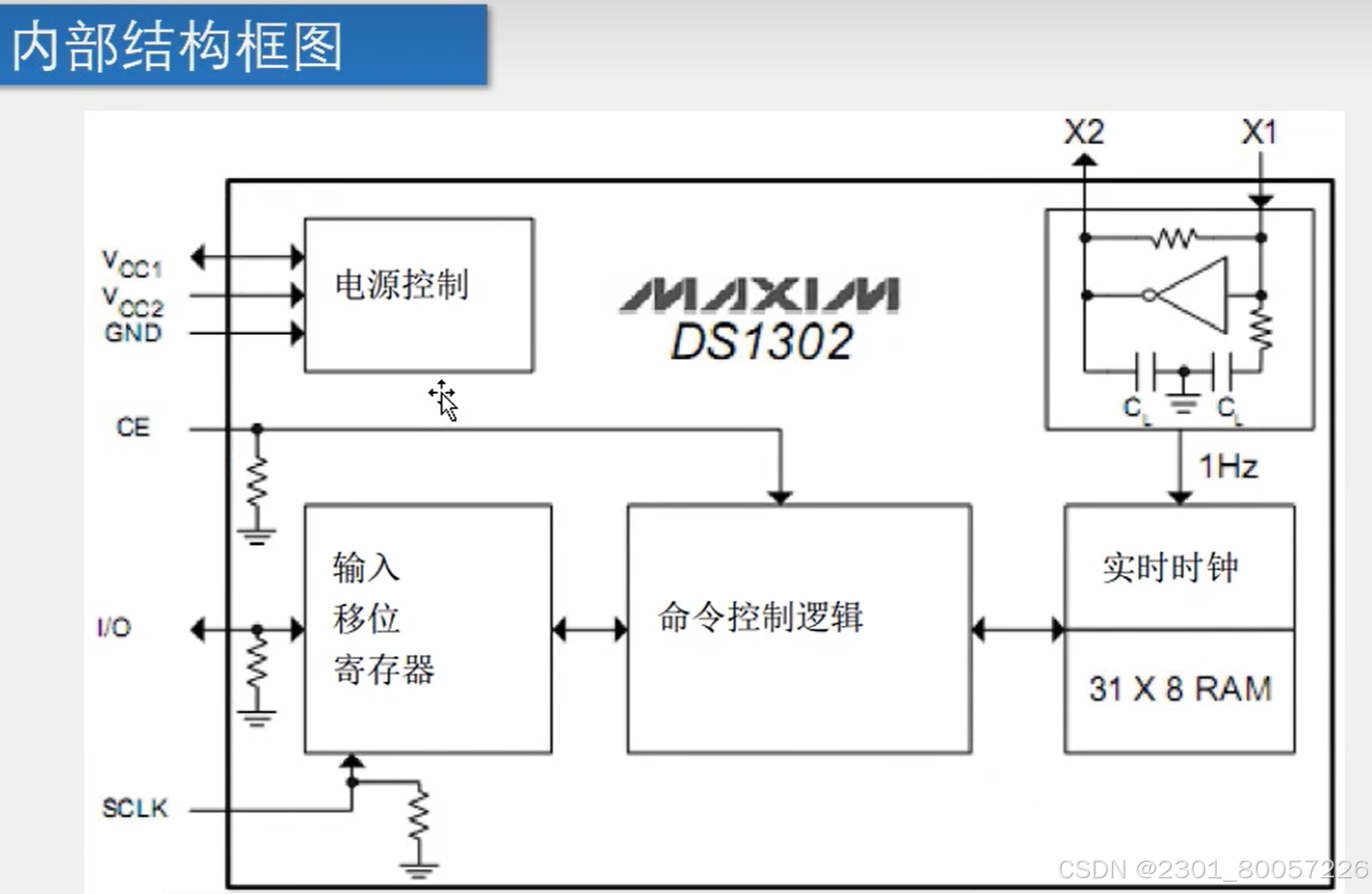

2、结构

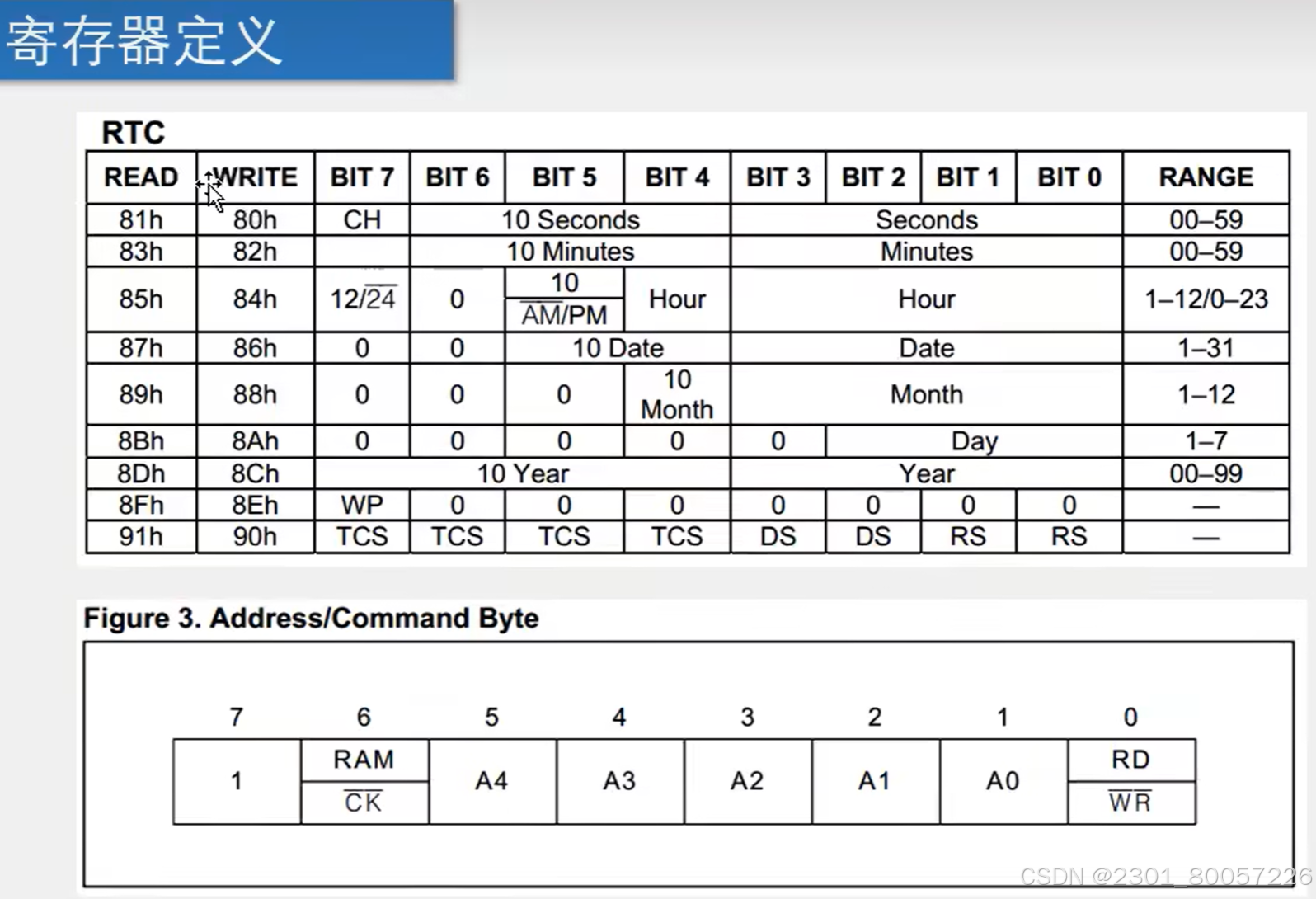

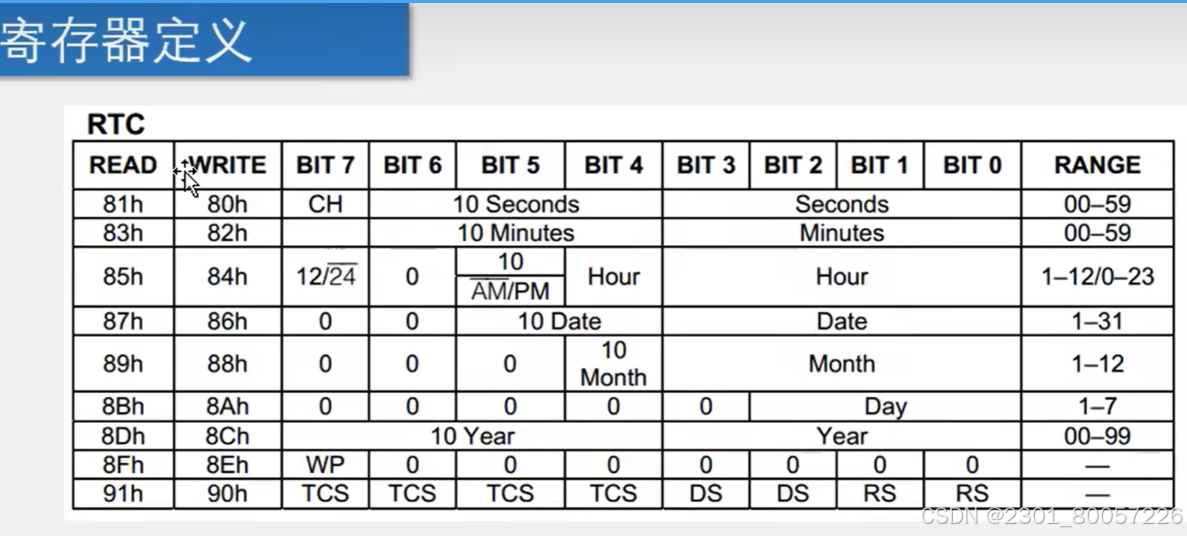

3、寄存器

内部与时钟有关的寄存器，内部不止这些

wAAACH5BAEKAAAALAAAAAABAAEAAAICRAEAOw==

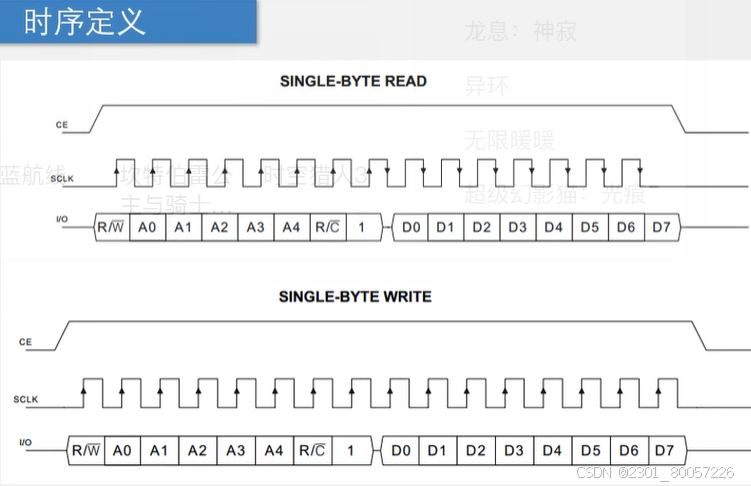

4、命令字与时序

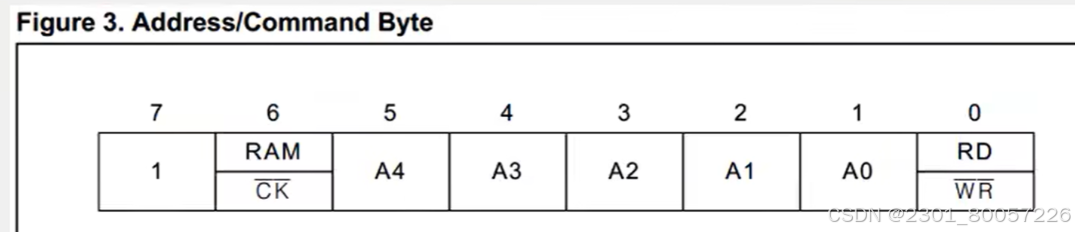

命令字8位，最高有效位(第7位)必须是逻辑1，如果它为0，则不能把数据写入DS1302中，位6如果为0，则表示存取数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，命令字总是从最低位开始输出。在命令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0开始。同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位7。

CE操作使能，写之前给1，写完清0，整个写入才有效

SCLK给一个固定时钟

I/O给数据

在时钟上升沿数据被写入，下降沿读出数据

左边字节命令字（在哪写or读），右边字节是具体数据

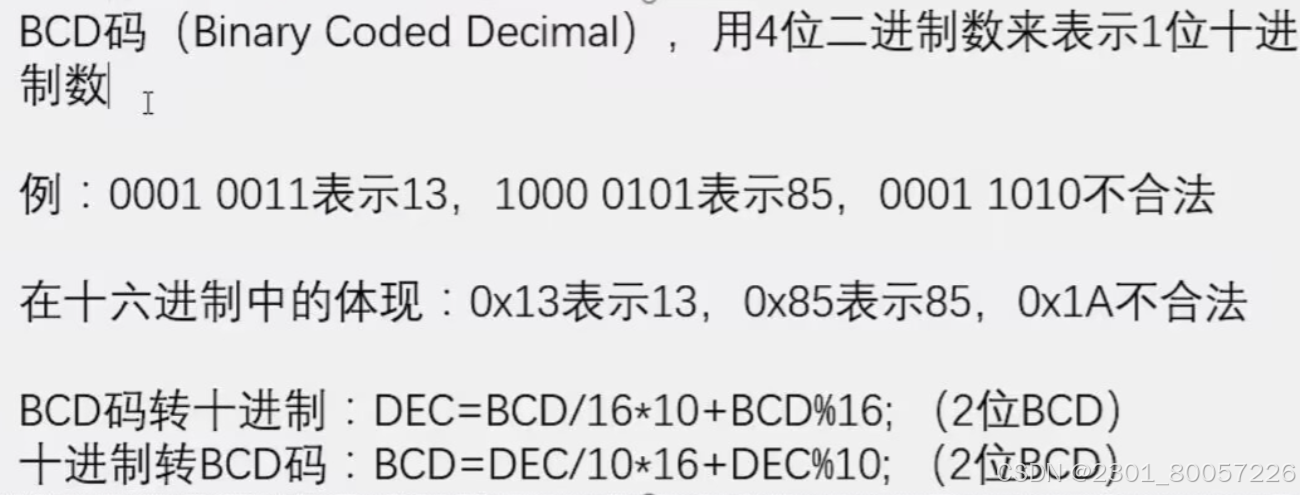

5、BCD码

RTC内数据不是以正常的8进制储存的，而是以BCD码存储

6、代码实现

代码实现主要思路：在何处、写入/读出、具体数据

通过CE、I/O、SCLK三个引脚读取、写入时间

main.c

#include <at89c51RC2.h>
#include "LCD1602.h"
#include "DS1302.h"
#include "key.h"
#include "timer.h"
#include "delay.h"
unsigned char keynum,mode,timesetselect,timesetflash;//按键，模式，时间选择位，时间设置选中闪烁

 void timeshow()//LCD显示时钟初始值
{
		read_time();
		LCD_ShowNum(1,1,DS1302_time[0],2);
		LCD_ShowNum(1,4,DS1302_time[1],2);
		LCD_ShowNum(1,7,DS1302_time[2],2);
		LCD_ShowNum(2,1,DS1302_time[3],2);
		LCD_ShowNum(2,4,DS1302_time[4],2);
		LCD_ShowNum(2,7,DS1302_time[5],2);
}
void timeset()//通过按键控制设置时间
{
	if(keynum==2)//按键2实现位置选择
	{
		timesetselect++;
		timesetselect%=6;//越界清0
	}
	if(keynum==3)//实现数字加
	{
		DS1302_time[timesetselect]++;//选中第几位就让第几位自加
		if(DS1302_time[0]>99){DS1302_time[0]=0;}//年越界判断
		if(DS1302_time[1]>12){DS1302_time[1]=1;}//月越界判断
		if(DS1302_time[1]==1||DS1302_time[1]==3||DS1302_time[1]==5||DS1302_time[1]==7||DS1302_time[1]==8||
			DS1302_time[1]==10||DS1302_time[1]==12)
		{
			if(DS1302_time[2]>31){DS1302_time[2]=1;}
		}
		else if(DS1302_time[1]==4||DS1302_time[1]==6||DS1302_time[1]==9||DS1302_time[1]==11)
			{
				if(DS1302_time[2]>30){DS1302_time[2]=1;}
			}
		else if(DS1302_time[1]==2)
		{
			if(DS1302_time[0]%4==0)//判断闰年
			{
				if(DS1302_time[2]>29){DS1302_time[2]=1;}//闰年天数大于29，天数回到1
			}
			else
			{
				if(DS1302_time[2]>28){DS1302_time[2]=1;}//平年天数大于28，天数回到1
			}
		}
		if(DS1302_time[3]>23){DS1302_time[3]=0;}//小时超过23，回到
		if(DS1302_time[4]>59){DS1302_time[4]=0;}
		if(DS1302_time[5]>59){DS1302_time[5]=0;}
	}
	if(keynum==4)//实现数字减
	{
		DS1302_time[timesetselect]--;
		if(DS1302_time[0]<0){DS1302_time[0]=99;}//年小于0回到99
		if(DS1302_time[1]<1){DS1302_time[1]=12;}//月小于1回到12
		if(DS1302_time[1]==1||DS1302_time[1]==3||DS1302_time[1]==5||DS1302_time[1]==7||DS1302_time[1]==8||
			DS1302_time[1]==10||DS1302_time[1]==12)
		{
			if(DS1302_time[2]<1){DS1302_time[2]=31;}//大月的日小于1回到31
			if(DS1302_time[2]>31){DS1302_time[2]=1;}
		}
		}
		else if(DS1302_time[1]==4||DS1302_time[1]==6||DS1302_time[1]==9||DS1302_time[1]==11)
			{
				if(DS1302_time[2]<1){DS1302_time[2]=30;}//小月的日小于1回到30
				if(DS1302_time[2]>30){DS1302_time[2]=1;}
			}
		else if(DS1302_time[1]==2)//二月份单独判断
		{
			if(DS1302_time[0]%4==0)//判断闰年
			{
				if(DS1302_time[2]<1){DS1302_time[2]=29;}//闰年天数小于1，天数回到29
				if(DS1302_time[2]>29){DS1302_time[2]=1;}//闰年天数大于29，天数回到1
			}
			else
			{
				if(DS1302_time[2]<1){DS1302_time[2]=28;}//平年天数小于1，天数回到28
				if(DS1302_time[2]>28){DS1302_time[2]=1;}//平年天数大于28，天数回到1
			}
		}
		if(DS1302_time[3]<0){DS1302_time[3]=23;}//小时小于1，回到23
		if(DS1302_time[4]<0){DS1302_time[4]=59;}//分钟小于1，回到59
		if(DS1302_time[5]<0){DS1302_time[5]=59;}//秒小于1，回到59

		if(timesetselect==0&&timesetflash==1){LCD_ShowString(1,1,"  ");}//选择位为年，该位闪烁
		else {LCD_ShowNum(1,1,DS1302_time[0],2);}
    if(timesetselect==1&&timesetflash==1){LCD_ShowString(1,4,"  ");}
		else {LCD_ShowNum(1,4,DS1302_time[1],2);}
		if(timesetselect==2&&timesetflash==1){LCD_ShowString(1,7,"  ");}
		else {LCD_ShowNum(1,7,DS1302_time[2],2);}
		if(timesetselect==3&&timesetflash==1){LCD_ShowString(2,1,"  ");}
		else {LCD_ShowNum(2,1,DS1302_time[3],2);}
		if(timesetselect==4&&timesetflash==1){LCD_ShowString(2,4,"  ");}
		else {LCD_ShowNum(2,4,DS1302_time[4],2);}
		if(timesetselect==5&&timesetflash==1){LCD_ShowString(2,7,"  ");}
		else {LCD_ShowNum(2,7,DS1302_time[5],2);}
}
void main()
{
	LCD_Init();
	DS1302_init();
	Timer0_Init();
	LCD_ShowString(1,1,"  -  -  ");
	LCD_ShowString(2,1,"  :  :  ");
	set_time();

	while(1)
	{
		keynum=key();
		if(keynum==1)
		{
			if(mode==0){mode=1;timesetselect=0;}//进入设置时间后确保从年开始设置时间
			else if(mode==1){mode=0;set_time();}//每一次模式变换就将数据写入DS1302

		}
		switch(mode)
		{
			case 0:timeshow();break;//模式0显示时间
			case 1:timeset();break;//模式1,LCD停止显示时间，设置时间
		}
	}
}
void timer0_routine() interrupt 1
{
	static unsigned int t0count;
	TL0=0x18;//设置定时初值
	TH0=0xFC;//设置定时初值
	t0count++;
	if(t0count>=4000)
	{
		t0count=0;
		timesetflash=!timesetflash;//逻辑取反，以实现定时闪烁
	}
}

DS1302.c

#include <at89c51RC2.h>

sbit DS1302_SCLK=P3^6;//重新定义引脚
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;

int DS1302_time[]={24,10,23,21,50,2,3};//数组存储初始时间
#define DS1302_second 0x80//定义地址就不用定义那么多变量
#define DS1302_minute 0x82
#define DS1302_hour   0x84
#define DS1302_date   0x86
#define DS1302_month  0x88
#define DS1302_day    0x8A
#define DS1302_year   0x8C
#define DS1302_wp     0x8E//写保护位
void DS1302_init()//将使能位，SCLK时钟初始化为0
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}

void  DS1302_writebyte(unsigned char command,Data)//写入函数
{
			unsigned char i;
			DS1302_CE=1;//在写之前，将使能位置高电平
			for(i=0;i<8;i++)//控制寄存器数据需要通过IO线一个一个写入控制寄存器;低位先写入
		{
				DS1302_IO=command&(0x01<<i);//相当于把第1~7位置0，只留第0位，如果第0位是0，则为0；反之则为1
			  DS1302_SCLK=1;//上升沿
				DS1302_SCLK=0;//下降沿
		}

				for(i=0;i<8;i++)//数据写入
		{
				DS1302_IO=Data&(0x01<<i);//提取数据的每一位
				DS1302_SCLK=1;
				DS1302_SCLK=0;
		}
			DS1302_CE=0;//写入完成后将使能位置0
}
unsigned char   DS1302_readbyte(unsigned char command)//读取函数
{
	  unsigned char i,Data=0X00;//data变量用于存取从DS1302读取的数据
	  command|=0x01;//让命令字或上1，得到读的地址
		DS1302_CE=1;//使能位置1
		for(i=0;i<8;i++)//控制寄存器数据需要通过IO线一个一个写入控制寄存器;低位先写入
		{
			DS1302_IO=command&(0x01<<i);//读取命令字第i位
				DS1302_SCLK=0;
				DS1302_SCLK=1;
		}

			for(i=0;i<8;i++)//数据读出
		{
					DS1302_SCLK=1;
					DS1302_SCLK=0;
			   if(DS1302_IO)//检测IO口是否为1
					{Data |=(0X01<<i);}//记录下每一位
		}
		DS1302_CE=0;//使能位置0
		DS1302_IO=0;
		return Data;
}
void set_time()//设置时间函数
{
	DS1302_writebyte(DS1302_wp,0x00);//关闭写保护
	DS1302_writebyte(DS1302_year,DS1302_time[0]/10*16+DS1302_time[0]%10);//将时间写入DS1302，将十进制转化为DS1302内数据的存储方式BCD码
	DS1302_writebyte(DS1302_month,DS1302_time[1]/10*16+DS1302_time[1]%10);
	DS1302_writebyte(DS1302_date,DS1302_time[2]/10*16+DS1302_time[2]%10);
	DS1302_writebyte(DS1302_hour,DS1302_time[3]/10*16+DS1302_time[3]%10);
	DS1302_writebyte(DS1302_minute,DS1302_time[4]/10*16+DS1302_time[4]%10);
	DS1302_writebyte(DS1302_second,DS1302_time[5]/10*16+DS1302_time[5]%10);
	DS1302_writebyte(DS1302_day,DS1302_time[6]/10*16+DS1302_time[6]%10);
	DS1302_writebyte(DS1302_wp,0x80);//打开写保护
}
void read_time()//读取时间函数
{
	unsigned char temp;
	temp=DS1302_readbyte(DS1302_year);
	DS1302_time[0]=temp/16*10+temp%16;//将从DS1302传来的数据（BCD码）转化为10进制

	temp=DS1302_readbyte(DS1302_month);
	DS1302_time[1]=temp/16*10+temp%16;

	temp=DS1302_readbyte(DS1302_date);
	DS1302_time[2]=temp/16*10+temp%16;

	temp=DS1302_readbyte(DS1302_hour);
	DS1302_time[3]=temp/16*10+temp%16;

	temp=DS1302_readbyte(DS1302_minute);
	DS1302_time[4]=temp/16*10+temp%16;

	temp=DS1302_readbyte(DS1302_second);
	DS1302_time[5]=temp/16*10+temp%16;

	temp=DS1302_readbyte(DS1302_day);
	DS1302_time[6]=temp/16*10+temp%16;

}

 DS1302.h

#ifndef _DS1302_H_
#define _DS1302_H_
extern int DS1302_time[];
void  DS1302_writebyte(unsigned char command,Data);
unsigned char   DS1302_readbyte(unsigned char command);
void DS1302_init();
void set_time();
void read_time();
#endif
