蓝桥杯备赛——定时器与中断

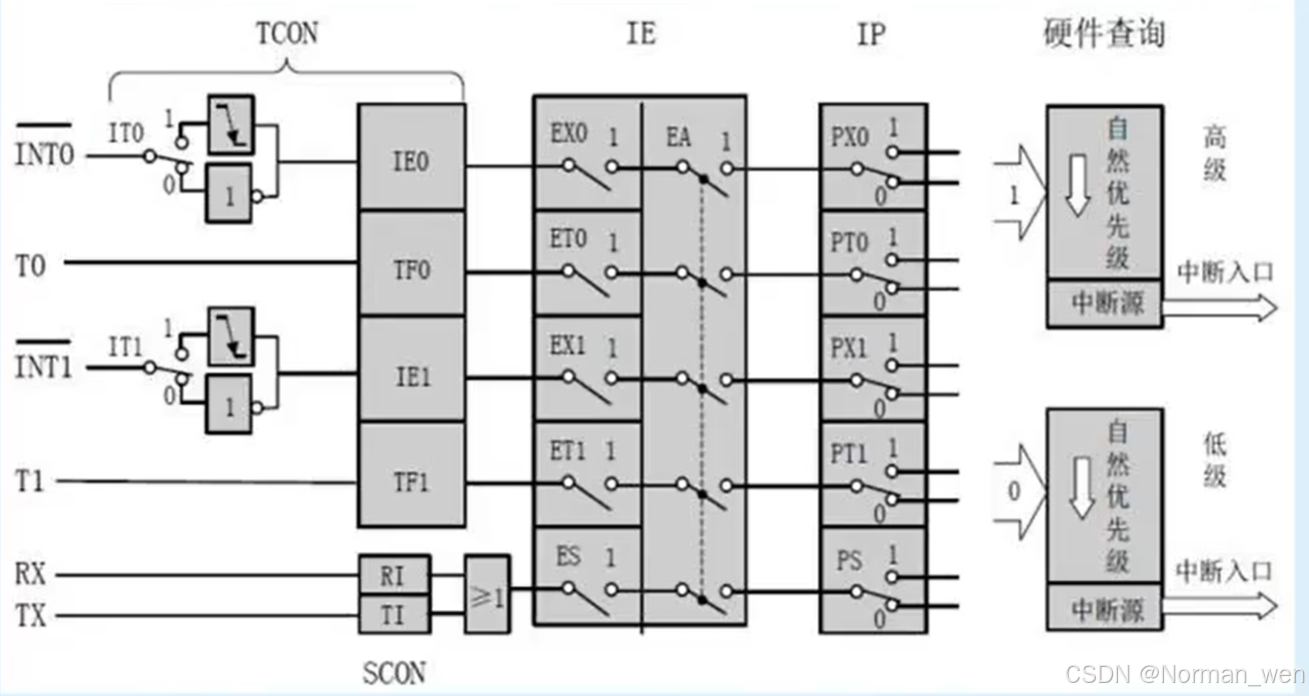

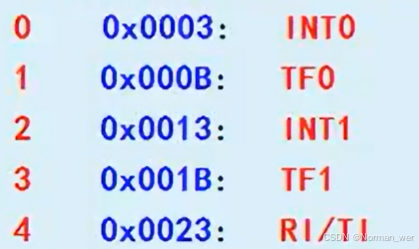

中断号与对应中断源

1. 引脚P32控制外部中断源INT0，引脚P33控制外部中断源 INT1
2. 串口中断为中断号4

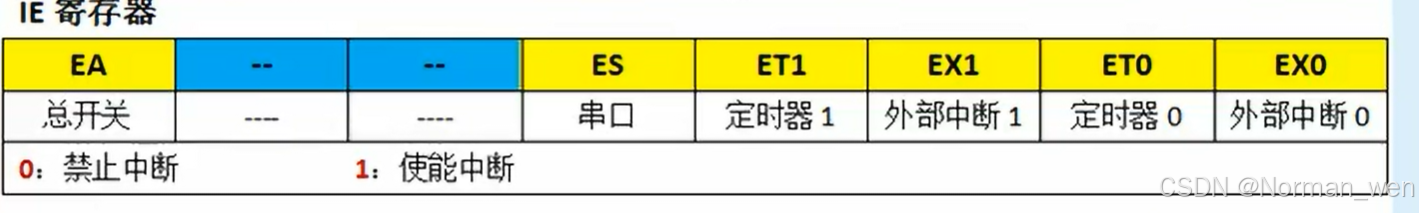

IE寄存器

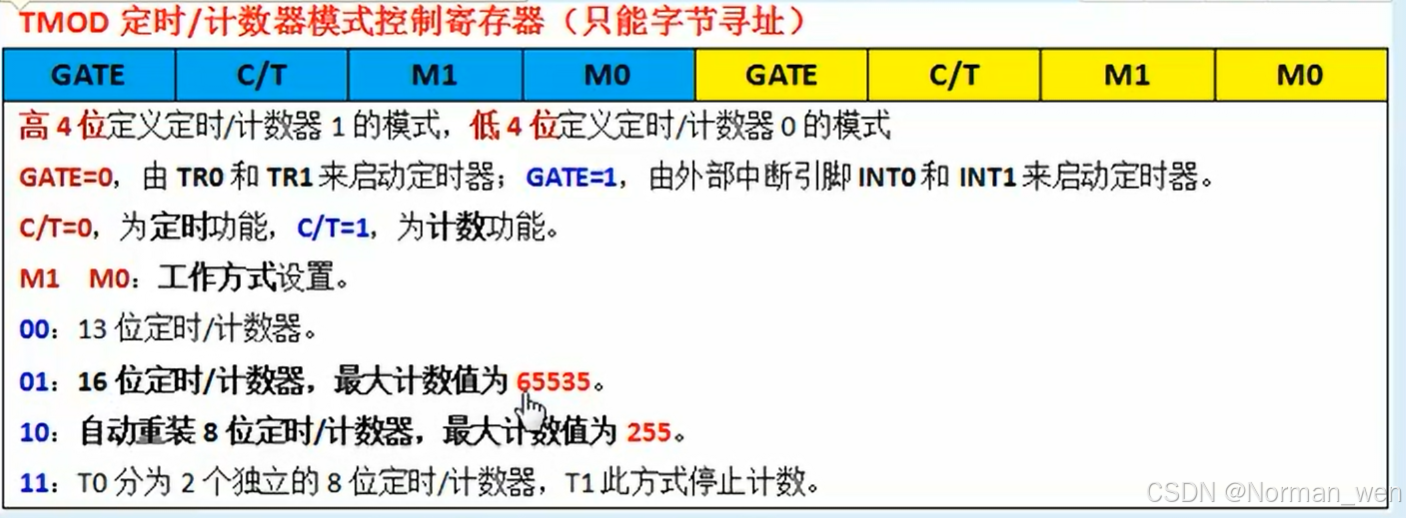

TMOD寄存器

注：

1. M1 M0代表工作模式
   00 模式0
   01 模式1
   10 模式2
   11 模式3

外部中断

外部中断初始化（以INT0为例）

初始化IE寄存器

1. EA = 1
2. EX0 = 1

初始化INT0

1. IT0 = 1

定时器中断

定时器中断初始化（以TF0为例）

初始化TF0

1. TMOD 配置后四位 0001
2. TH0 TH1 设置所需初始值
3. TR0 = 1

初始化IE寄存器

1. EA = 1
2. ET0 = 1

定时计数器（以T0为例）

1. T0共16位，TH0代表高8位，TL0代表低8位
2. T0最大定时时间为65535us

代码实现

/*
外部中断
中断源为INT0时，按下P32,进入中断
中断源为INT1时，按下P33,进入中断
*/
#include <STC15F2K60S2.H>


void INT0_Init();
void Delay(unsigned int x);


void main()
{
	INT0_Init();
	while(1){
		P2 = (P2 & 0x1f) | 0x80;
		P00 = 0;
		P2 &= 0x1f;
	}
}


void Service_INT0()  interrupt 0   // 由P32控制
{
	P2 = (P2 & 0x1f) | 0x80;
	P00 = 1;
	P2 &= 0x1f;
	Delay(1000);
}


void Delay(unsigned int x)        //@11.0592MHz
{
    unsigned char i, j;

    while(x --){
        i = 11;
        j = 190;
        do
        {
            while (--j);
        } while (--i);
    }

}


void INT0_Init(){
	IT0 = 1;
	EX0 = 1;
	EA = 1;
}

/*
定时器中断
频闪LED，周期为2s
注意令TR0 = 1使T0启动
*/
#include <STC15F2K60S2.H>


void TF0_Init();


void main()
{
	TF0_Init();
	while(1){

	}
}


unsigned char count;
void Service_TF0()  interrupt 1
{
	TH0 = (65535 - 10000) / 256;
	TL0 = (65535 - 10000) % 256;

	count ++;
	if(count == 100){
		P2 = (P2 & 0x1f) | 0x80;
		P00 = (~P00);
		P2 &= 0x1f;
		count = 0;
	}
}


void TF0_Init(){
	TMOD = (TMOD & 0xf0) | 0x01;
// 设置初始时间，距结束1ms
	TH0 = (65535 - 1000) / 256;
	TL0 = (65535 - 1000) % 256;

	EA = 1;
	ET0 = 1;
	TR0 = 1;  // T0启动
}

/*
定时器时钟的数码管显示
*/

#include <STC15F2K60S2.H>


code unsigned char tab[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90, 0xbf};


void TF0_Init();
void Delay(unsigned int x);
void Display(unsigned char com, num);


unsigned char sec, min, hour;
void main()
{
	TF0_Init();
	while(1){
		Display(3, 10);
		Display(6, 10);
		Display(1, hour / 10);
		Display(2, hour % 10);
		Display(4, min / 10);
		Display(5, min % 10);
		Display(7, sec / 10);
		Display(8, sec % 10);
	}
}


void Service_TF0()  interrupt 1
{
	static unsigned int count;

	TH0 = (65535 - 10000) / 256;
	TL0 = (65535 - 10000) % 256;

	count ++;
	if(count >= 100){
		count = 0;
		sec ++;
		if(sec >= 60){
			sec = 0;
			min ++;
			if(min >= 60){
				min = 0;
				hour ++;
				if(hour >= 24)
					hour = 0;
			}
		}
	}
}


void TF0_Init(){  // 每10ms进入一次
	TMOD = (TMOD & 0xf0) | 0x01;
	TH0 = (65535 - 10000) / 256;
	TL0 = (65535 - 10000) % 256;

	ET0 = 1;
	EA = 1;
	TR0 = 1;
}


void Display(unsigned char com, num){
	P2 = (P2 & 0x1f) | 0xc0;
	P0 = (0x01 << (com - 1));
	P2 = 0xff;

	P2 = (P2 & 0x1f) | 0xe0;
	P0 = tab[num];
	P2 = 0xff;

	Delay(1);
	P2 = (P2 & 0x1f) | 0xc0;
	P0 = (0x01 << (com - 1));
	P2 = 0xff;
	P2 = (P2 & 0x1f) | 0xe0;
	P0 = 0xff;
	P2 = 0xff;
}


void Delay(unsigned int x)        //@11.0592MHz
{
    unsigned char i, j;

    while(x --){
        i = 11;
        j = 190;
        do
        {
            while (--j);
        } while (--i);
    }

}
