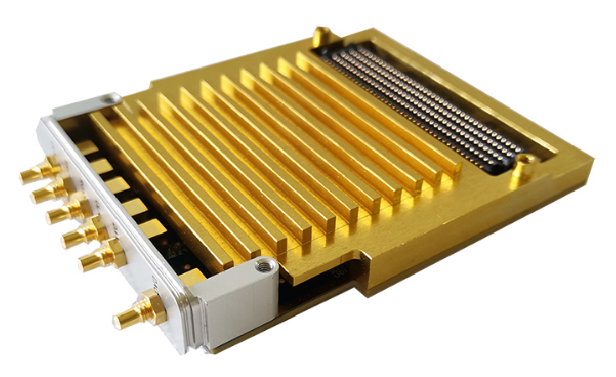

FMCJ452-2路 16bit 12.6GSPS FMC DA子卡

1、板卡概述：

FMCJ452是一款转换速率最高为12.6GSPS 的 DAC 回放板，DAC位数16bit; 板卡基于ADI的AD9172系列DAC设计;板卡支持2路可配置的触发输出/触发输入;DAC的时钟支持内部参考时钟、外部参考时钟、外部采样时钟三种方式;并可提供一个接口同时支持外部采样和外部参考时钟的版本。

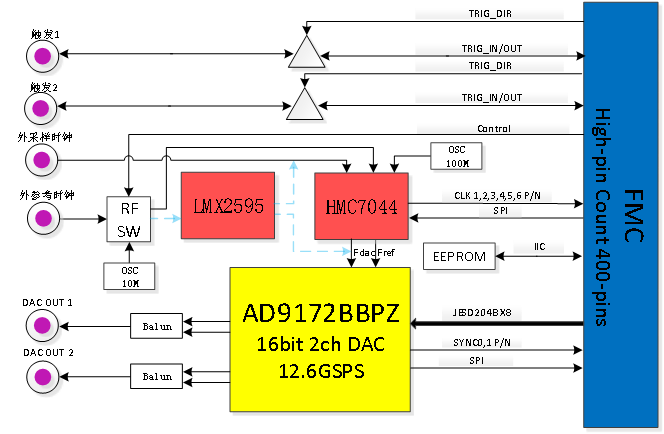

原理框图

2、主要规格：

1. 6个SSMC的连接器，其中2个为模拟信号输出1(DA 0)和2(DA 1)；一个为外部采样时钟输入(CLK)；一个为外部参考时钟输入（RCK），2个为可由载板配置成输入或者输出的同步触发信号(TR1和TR2)
2. 外部CLK也可同时兼容外采样和外参考时钟（需事先提出需求）
3. 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性
4. 多种散热方式：风冷或导冷
5. AC耦合输入
6. 内外部时钟可灵活选择
7. HPC高引脚数连接器
8. 工作温度：商业级0℃～+70℃ ，工业级-40℃～+85℃

3、板卡性能：

1. 模拟输出

1. 输出耦合方式:交流耦合;
2. 输出路数:2路;
3. 输出频率：10MHz ~ 6000MHz;
4. 满量程输出电流：16~26mA（RSET=5KΩ），可编程;
5. 输出阻抗:50 Ohm;
6. 连接器:SSMC;

1. 数模转换器 DAC

1. 单芯片方案;
2. 分辨率:16bit;
3. 最大更新率:12.6GS/s
4. DAC输入兼容JESD204B子类1

1. 时钟

1. 支持内参考或外部参考:10MHz，功率0~6dBm
2. 支持外部采样时钟最高:12.6 GHz; 功率0~6dBm
3. 输入阻抗:50 Ohm;
4. 耦合方式:交流耦合;

1. 触发

1. 外部触发输入:3.3V LVCMOS或LVTTL;
2. 触发输出:3.3V LVCMOS或LVTTL;
3. 最大频率:200MHz;
4. 连接器:SSMC;

1. FMC 接口

HPC: ASP-134488-01;

1. DP_C2M（0-7），LVDS 1.0V
2. LA（00-33），LVDS或者LVCMOS或者LVTTL
3. CLK（GBTCLK0,1；CLK0），LVDS 1.8V或2.5V

1. 功耗

1. +12V: <0.6 A;
2. +3.3V: <0.1A;
3. Vadj:<0.2A;

5、其他支持：

1. 提供Verilog bit文件
2. JESD204B Core

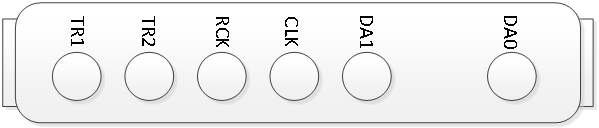

6、前面板

前面板描述

序	信号	描述
1	DA 0	模拟信号输出1
2	DA 1	模拟信号输出 2
3	CLK	外部采样时钟(亦可作为外部采样和参考时钟，需事先提出需求)
4	RCK	外部参考时钟
5	TR 1	触发信号1，可配置成IN或OUT
6	TR 2	触发信号2，可配置成IN或OUT

7、应用（QT7227）：

软件无线电

宽带MIMO应用

数字波束成形

（雷达/声纳）电子战

物理实验

信号智能检测

航空航天和测试仪器
