51单片机汇编工程建立、仿真、调试全过程

 一、创建文件夹

• ASM代表汇编语言

二、新建工程

1.新建工程

2.选择新建的文件夹并创建工程名

3.选择单片机型号

 4.启动文件选否

5.点击图标，可以修改target和source group 1命名

 6.点击新建汇编程序

7.保存文件单击或者Ctrl+S，命名文件，一定要写上扩展名

8.添加文件进入到工程里面

双击该文件夹，然后选择新建的文件

---

附加知识：

 .h是C语言的头文件

.inc的是汇编的头文件

---

三、汇编语言的编写

1.注释

• ；作为注释（用//也可以）

2.汇编程序的开始与结束

3.编写

; 实现 LED 灯的闪烁    时基 状态机 定时器 硬件和软件结合
; P15--->P14
; P1端口闪烁
; P15---P10灯，轮流闪烁
#include "STC12C5A60S2.INC"

ORG 0000H
    LJMP Main ; 0100H 地址

ORG 0100H   ; 0000 0000
Main:       ; 0010 0000 20H
    ; 1、灯 亮 P15 低电平
    CLR  P15
    ; 2、延时 500ms
    LCALL D500ms
    ; 3、灯 灭 P15 高电平
    SETB P15
    ; 4、延时 500ms
    LCALL D500ms
    SJMP  Main

; 1ms  12MHz 双周期指令 2us
ORG 0200H
D1ms:  ; 近似
    MOV  R6, #2    ; 2 * 500us = 1ms
L2: MOV  R7, #250
L1: DJNZ R7, L1    ; 2us * 250 = 500us
    DJNZ R6, L2
    RET

; 250ms
ORG 0300H
D250ms:  ; 近似
    MOV  R5, #250  ; 250 * 1ms = 250ms
L3: LCALL D1ms
    DJNZ R5, L3
    RET

; 500ms
ORG 0400H
D500ms:  ; 近似
    MOV  R4, #2  ; 2 * 250ms = 500ms
L4: LCALL D250ms
    DJNZ R4, L4
    RET

END

4.查看机器码

• 点击魔术棒
• 勾选第二项再编译



•  在文件夹中查看

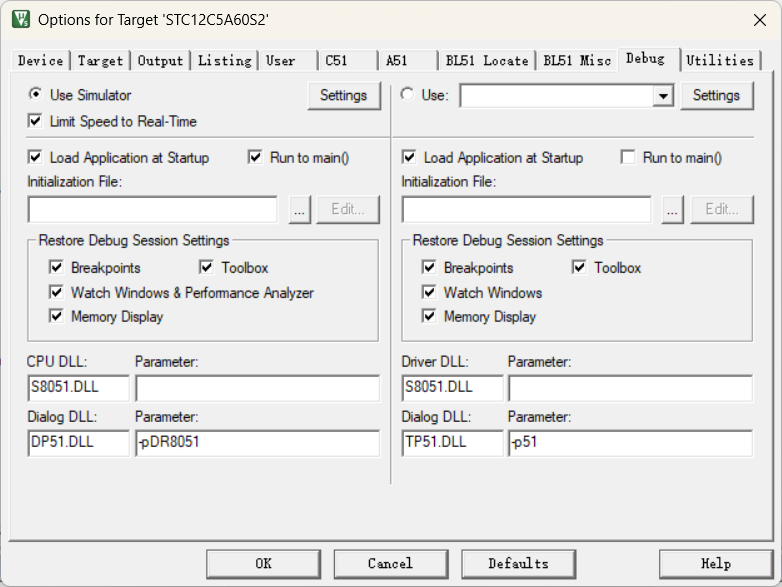

 5.进行软仿真

• 晶振设为12mhz

• 勾选左上角的limt...

6. 打开调试

可以通过点击左边编写的代码，右面自动显示对应的机器码

7.查看外设状态
