单片机基础模块学习——NE555芯片

一、NE555电路图

NE555也称555定时器，本文主要利用NE555产生方波发生电路。整个电路相当于频率可调的方波发生器。

---

通过调整电位器的阻值，方波的频率也随之改变。

RB3在开发板的位置如下图

测量方波信号的引脚为SIGHAL，由上面的电路图可知，NE555已经构成完整的方波发生电路，不需要单片机进行控制，只需要采集方波信号即可。

---

下面讲述测量方波信号频率的计数器，计数器并不是一个芯片，而是单片机内部的一个功能，根据测量一秒之内传入几个脉冲来计算频率，频率与时间的关系如下。

• t——时间
• f——频率
• n——脉冲数

二、计数器与定时器

1.两者区别

计数器	定时器
记录未知频率的脉冲信号	记录时间
已知时间	已知频率

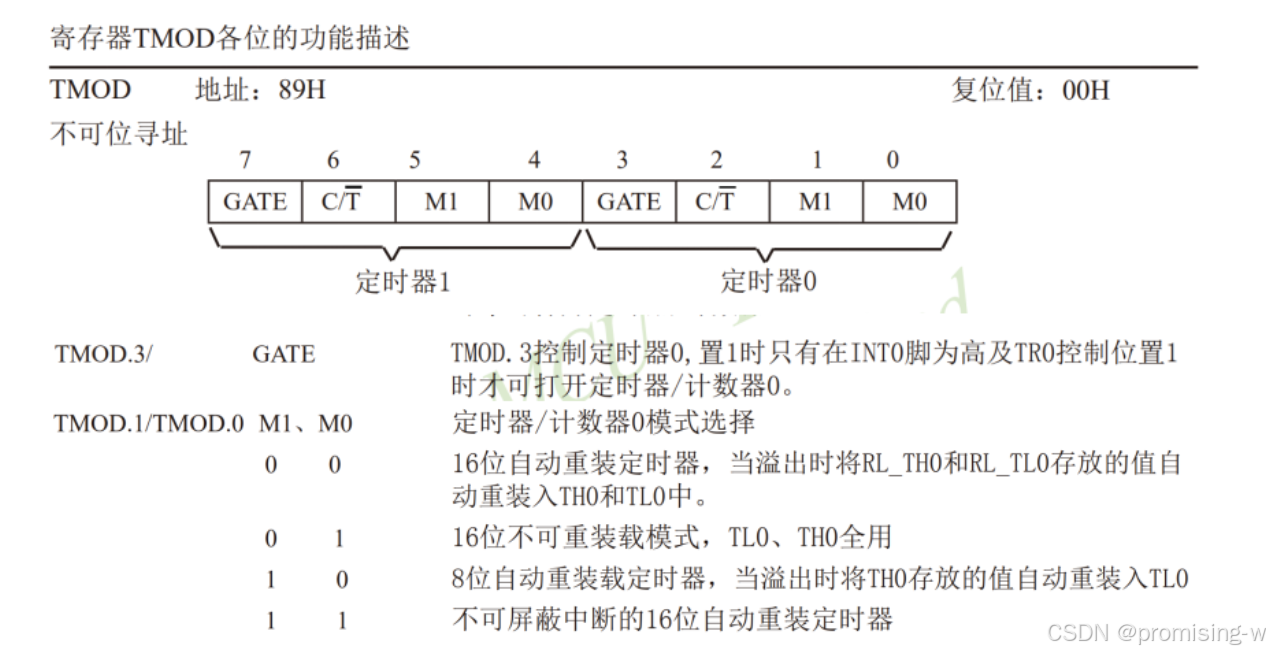

 2.配置方法

• GATE 置0即可，置1是更高级的配置
• C/T C——counter 计数器，T——timer 定时器上面一横代表低电平有效，所以计数器高电平有效
• M1,M0有四种模式，本次将M1和M0配置为0 1，进入16位不可重装载模式，TL0.TH0全用

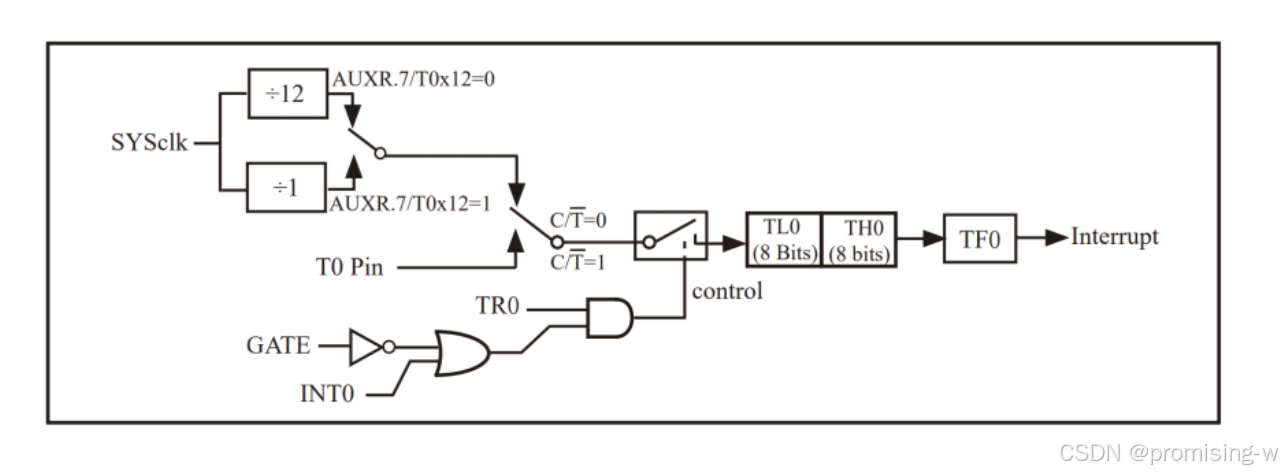

3.定时器和计数器内部结构图

1. SYSclk  系统主时钟，频率已知，可以对其进行12分频或者1分频，若12分频传入的就是原来1/12的频率，如果是1分频，传入的频率不变。分频与否通过AUXR的第七位进行配置。
2. T0 Pin是外部端口，这里是单片机的引脚，所以后面的开关就可以选择，可以选择连接到系统的主时钟，也可以选择连接到外部端口。置0，则工作在定时器的模式下；置1，工作在计数器的模式下，就可以取统计通过外部端口输入的信号有多少个脉冲。
3. GATE 若为0，非门取反就是1，传入1，然后是或门，输出1，传入与门，最终只与TR0相关，如果TR0是0，那么就是0，control开关打开；如果TR0是1，最后就输出1，control开关闭合。
4. TL0和TH0为16位存储器，当溢出时，就会通过TF0触发中断

三、模块代码

#include "tim.h"

//void Timer0Init(void)		//1毫秒@12.000MHz
//{
//	AUXR |= 0x80;		//定时器时钟1T模式
//	TMOD &= 0xF0;		//设置定时器模式
//	TL0 = 0x20;		//设置定时初值
//	TH0 = 0xD1;		//设置定时初值
//	TF0 = 0;		//清除TF0标志
//	TR0 = 1;		//定时器0开始计时
//	ET0=1;			//定时器0中断开关
//}
void Timer1Init(void)		//1毫秒@12.000MHz
{
	AUXR |= 0x40;		//定时器时钟1T模式
	TMOD &= 0x0F;		//设置定时器模式
	TL1 = 0x20;		//设置定时初值
	TH1 = 0xD1;		//设置定时初值
	TF1 = 0;		//清除TF1标志
	TR1 = 1;		//定时器1开始计时
	ET1=1;
}
void Timer0Init(void)
{
	TMOD &= 0xF0;	//保证高四位不变，即不改变定时器1模式
	TMOD |= 0x05;//将定时器0设置为计数器模式
	TL0=0;
	TH0=0;//将数据清零
	TR0=1;//将开关打开
}

 四、主函数代码

注意：unsigned int对应的输出格式为%u，所以不要用%d,输出位数多时会出现错误

#include "seg.h"
#include "tim.h"
#include "init.h"

//Seg
unsigned char pucSeg_Buf[12],pucSeg_Code[9],pucSeg_Pos=0;//字符数组以/0结尾，所以要有9位
void Seg_Proc(void);

//Timer
unsigned long ulms =0;
unsigned int uiSeg_Dly=0;
//NE555
unsigned int freq=0;
void main(void)
{
	Cls_Peripheral();
	Timer0Init();
	Timer1Init();
	EA=1;

	while(1)
	{
		Seg_Proc();
	}

}

void Seg_Proc(void)
{
	if(uiSeg_Dly<200)
		return;

	uiSeg_Dly =0;

	sprintf(pucSeg_Buf,"%5u   ",freq);//将指定的内容打印到字符数组里
	Seg_Tran(pucSeg_Buf,pucSeg_Code);
}

void Time_1(void) interrupt 3
{
	ulms++;
	uiSeg_Dly++;
	if(ulms % 2==0)
	{
	pucSeg_Pos=(pucSeg_Pos+1)%8;//实现pucSeg_Pos从0-7循环的操作
	Seg_Disp(pucSeg_Code,pucSeg_Pos);
	}
	if(ulms%1000==0)//整秒时，读取TL0和TH0的数量
	{
		freq=((TH0<<8)|TL0);
		TL0=0;
		TH0=0;
	}
}

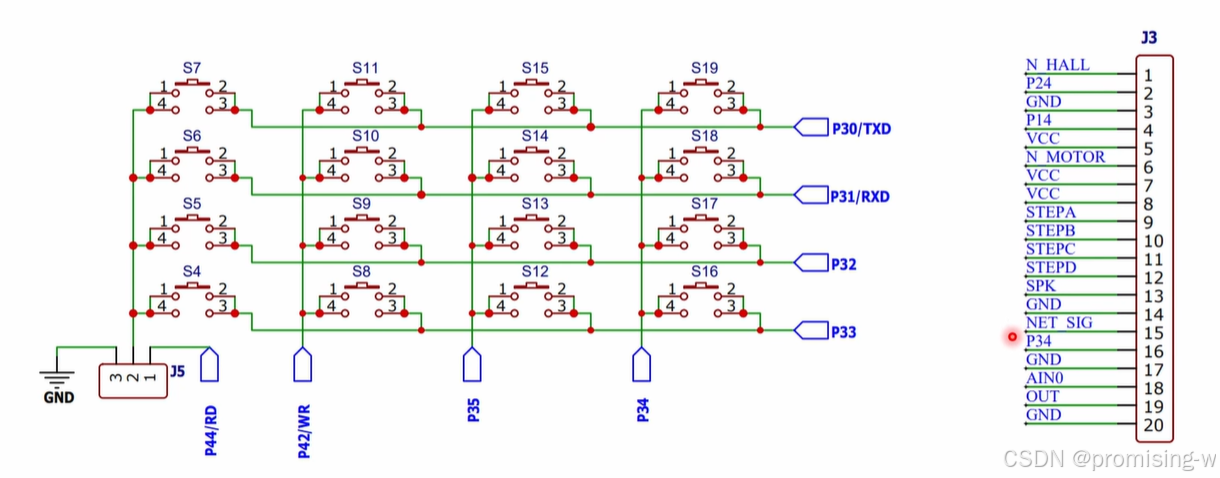

五、与矩阵键盘共用的注意点

由于两者共用NE555的引脚，所以会产生相互影响

则需要将P34=0修改为=1
