在多区域osfp配置中，非核心区域一定要与核心区域area0连接。area0是区域的骨干区域。

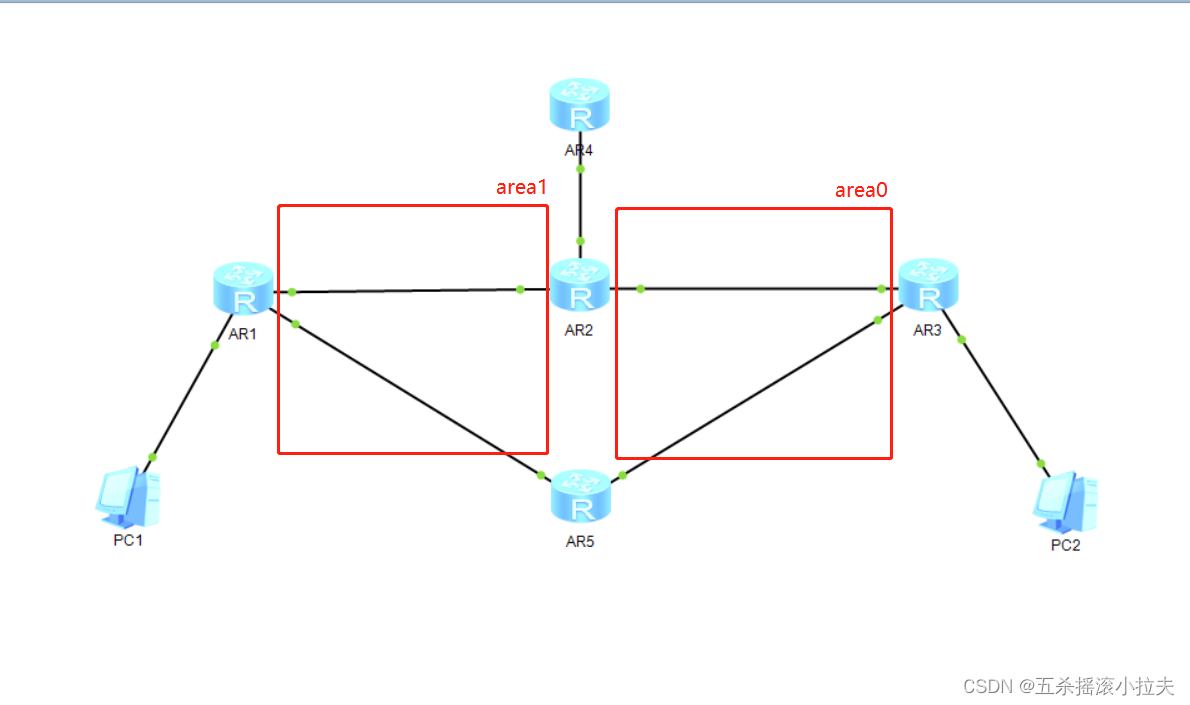

ensp仿真平台搭建：

1、项目功能需求：配置ospf动态路由协议，实现全网互通。把所有的路由划分到区域，多个区域ospf之间建立邻居关系，实现互通。

2、路由配置如下

[AR1]ospf 1 rout
[AR1]ospf 1 router-id 1.1.1.1
[AR1-ospf-1]area 1
[AR1-ospf-1-area-0.0.0.1]network 1.1.1.1 0.0.0.0
[AR1-ospf-1-area-0.0.0.1]network 192.168.10.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.1]network 10.1.10.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.1]quit
[AR1-ospf-1]quit
[AR1]quit
<AR1>save


[AR2]ospf rou
[AR2]ospf router-id  2.2.2.2
[AR2-ospf-1]area 1
[AR2-ospf-1-area-0.0.0.1]network 192.168.10.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.1]quit
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.0]quit
[AR2-ospf-1]quit
[AR2]quit
<AR2>save


[AR3]ospf rou
[AR3]ospf router-id 3.3.3.3
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 10.1.20.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]quit
[AR3-ospf-1]quit
[AR3]quit
<AR3>save

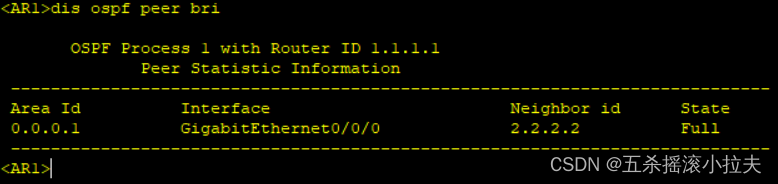

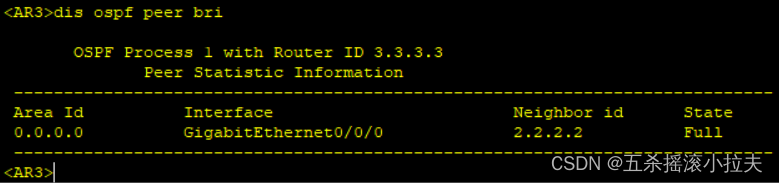

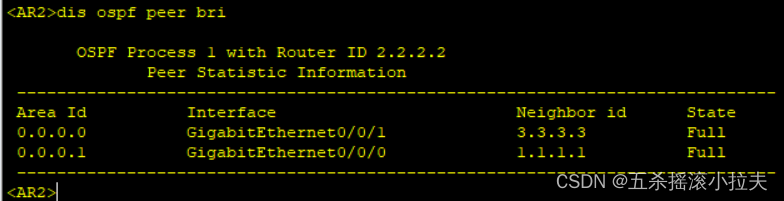

3、查看邻居关系

4、区域认证

AR1、AR2 区域认证配置、AR3接口认证配置

[AR1]ospf 1 router-id 1.1.1.1
[AR1-ospf-1]area 1
[AR1-ospf-1-area-0.0.0.1]auth
[AR1-ospf-1-area-0.0.0.1]authentication-mode md5 2 plain 123456

[AR2]ospf router-id 2.2.2.2
[AR2-ospf-1]are 1
[AR2-ospf-1-area-0.0.0.1]auth
[AR2-ospf-1-area-0.0.0.1]authentication-mode md5 2 plain 123456


[AR3]inter G0/0/0
[AR3-GigabitEthernet0/0/0]os
[AR3-GigabitEthernet0/0/0]ospf au
[AR3-GigabitEthernet0/0/0]ospf authentication-mode md5 2 plain 123456

5、测试连通情况

PC1 ping PC2 通
