一、Axure简介

产品简介https://blog.youkuaiyun.com/2301_76988707/article/details/132034860?spm=1001.2014.3001.5502

二、Axure基本元件

• 在Axure RP中，元件是构建原型图的基础模块。 将元件从元件库里拖拽到画布中，即可添加元件到你的原型图中。

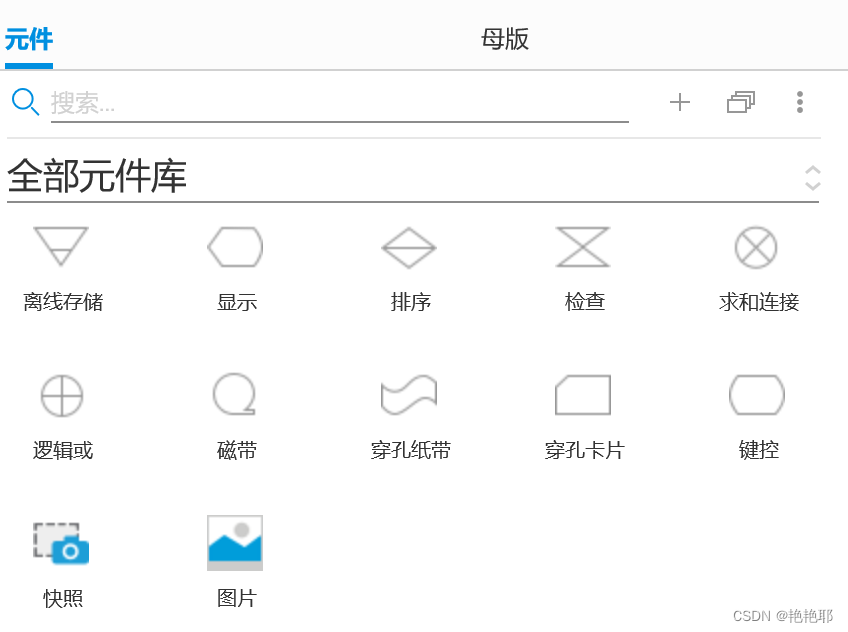

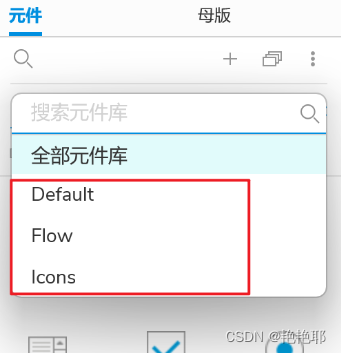

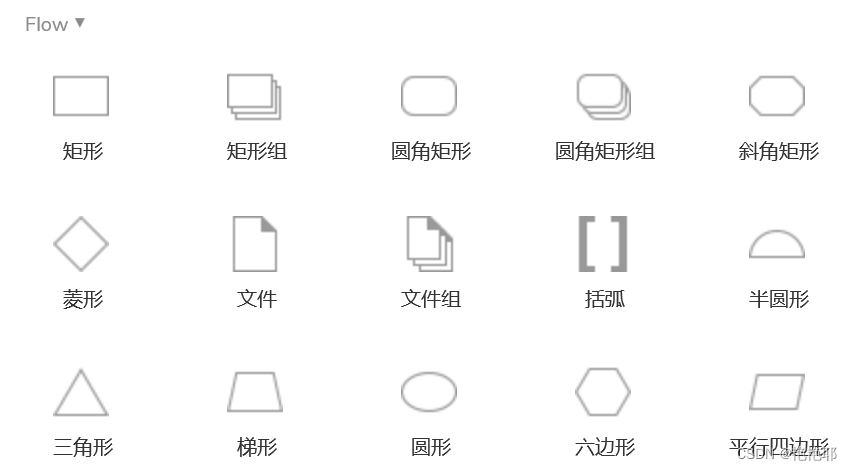

• 软件自带了三个官方元件库，分别是默认元件库（Default）、流程元件库（Flow）和图标元件库（Icons）。

  默认元件库又分为基本元件，表单元件，菜单/表格，标记元件。

                            下面着重介绍前三个元件的使用。

2.1基本元件的使用

基本元件是由形状元件、图片元件、线段元件及中继器构成。

2.1.1 、形状元件

形状元件包括了矩形、圆形。矩形的应用比较广泛，它可以用来做很多的工作，比如作为页面的背景，只需要将矩形填充相应的颜色即可；还可以把他制作为按钮、选项卡，使用的时候调整矩形的形状或调整圆角即可。

使用方式：

将元件添加到画布：在左侧元件中选择要使用的元件，按住鼠标左键不放，拖到画布适合的位置上松开。

选中元件：单击选中➡在画布区域，用鼠标单击对应的元件即可选中。

框选➡鼠标移动到画布空白处，拖动鼠标，在形成的正方形区域中框住一个或多个元件，可以实现批量选中。

2.1.2、图片元件

图片元件的操作比较简单，可以通过双击选择本地磁盘中图片，将图片载入到编辑区，axure会自动提示将大图片进行优化，以避免原型文件过大。

使用方式：

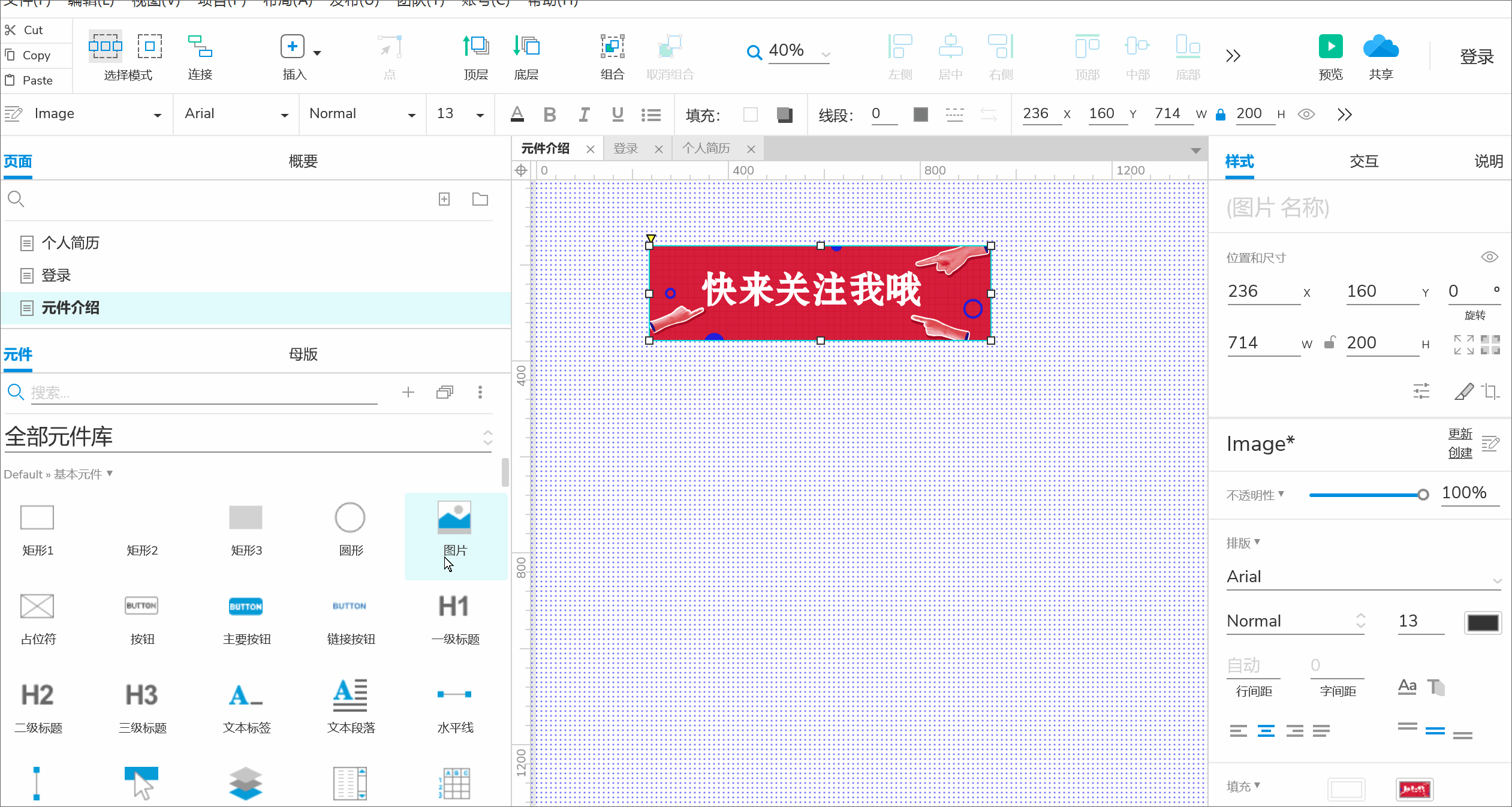

插入图片：将图片元件直接拖拽到右侧画布，鼠标双击图片元件，选择一张本地图片点击打开，鼠标左键点击图片四周的方块点并按住拖放调整图片的大小。

将图片元件等比例缩放：选中元件，在输入数值调整元件尺寸时，鼠标可以点击"🔒"小图标，让元件锁定宽高比例。也可以按住shift进行拉动。

2.1.3、占位符

制作原型时，可以用它来代替对一些没有交互或者交互比较简单容易说明的区域；也可以做成关闭按钮。占位符在保真比较高的产品原型中作用不大。

使用方法： 和形状元件的使用方法一样，选中某个元件之后，按住鼠标左键一直拖到工作区域使用即可。

2.1.4、文本

在网页中文本的名称是labe，用于页面中添加说明文字、文字链接或一些动态的提示。

 使用方法：

设置元件文字边距/行距：将文本元件拖拽至右侧画布中，双击文本元件就可以编辑内容了。[行间距]和[边距]在画布右侧的文本样式面板中修改。

2.1.5、线段元件

水平线、垂直线。选择水平线或垂直线，可以作为表示页面一些区域分割时使用，比如在两块不同区域之间添加一条水平线，来明显的区分。

使用方法：

 将水平线或者垂直线拖拽到右侧画布中，然后按下 Ctrl 键，将鼠标置于线段末端，进行旋转。

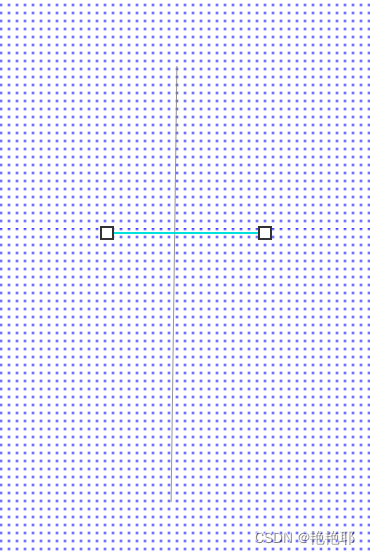

效果图：

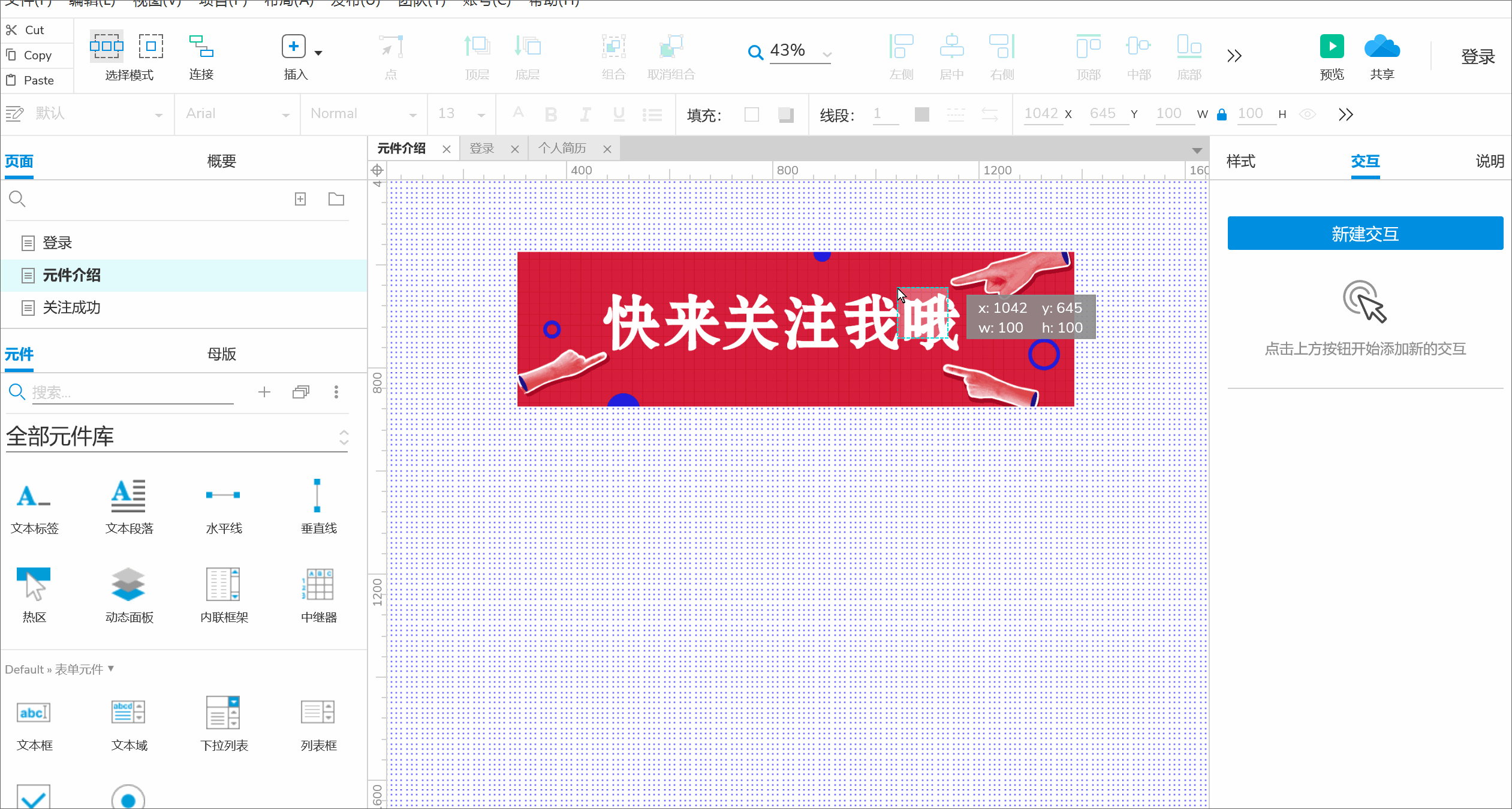

2.1.6、 热区文件

热区是一个透明的元件，通过属性设置就可实现类似超链接的功能。

热区的应用：

1.可以添加成链接，用作链接跳转，在一定程度上减少工作量。

2.跳转到层或区域，比如滑动网页时回到顶部（跳转）。

3.可以添加交互，比如翻看网页时，自动加载。

4.用作跳转，如果每个标题都需要添加一个跳转链接太繁琐，可以添加一个热区 ，通过热区来达到跳转。

使用方法：

比如：在一张图片中的任意位置上添加点击跳转的效果，就可以在这个位置上放置一个热区，然后为热区添加点击跳转的交互。

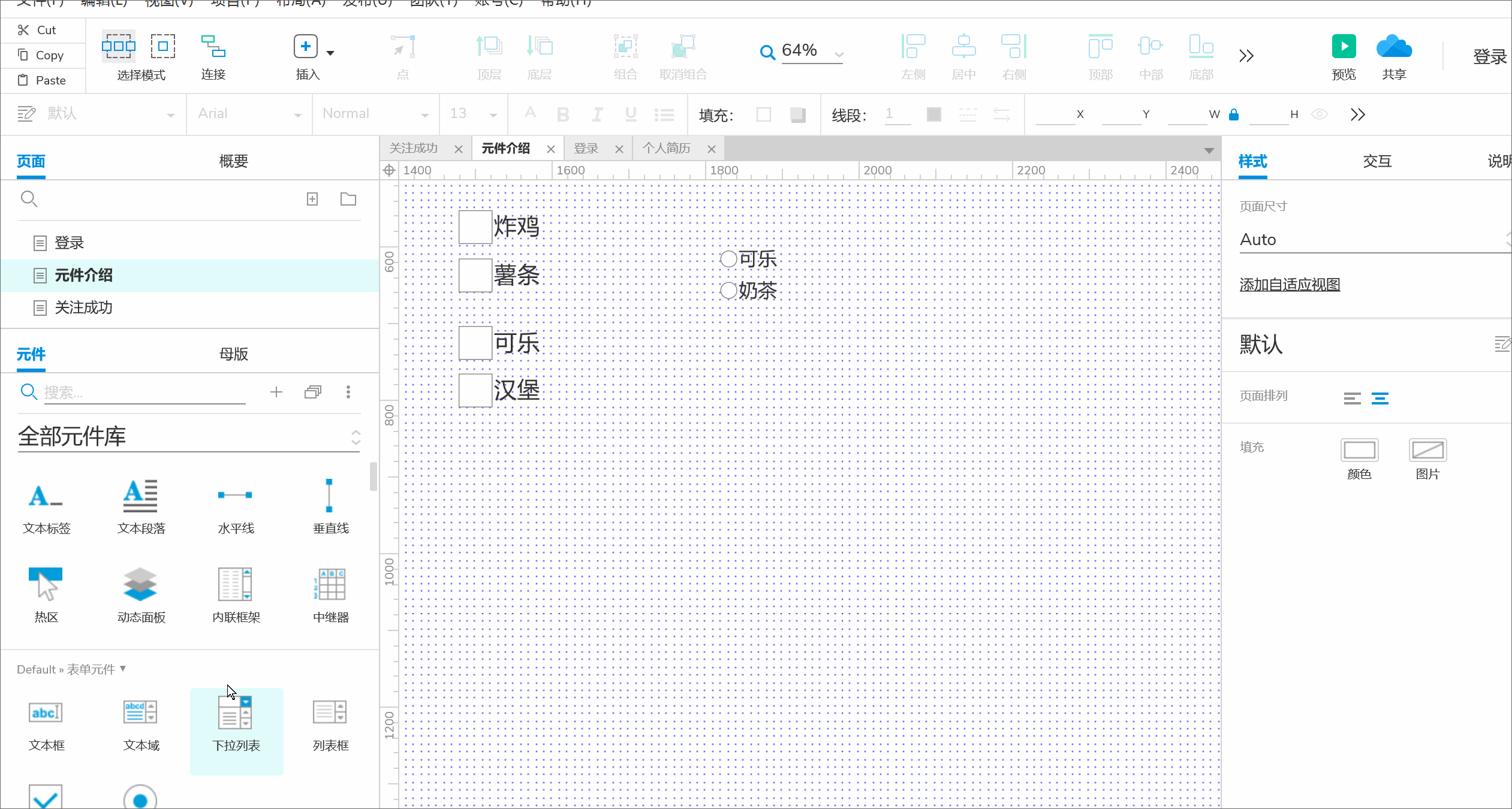

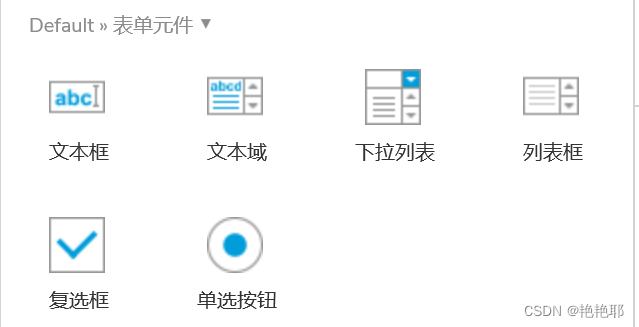

2.2、表单元件的使用

表单是需要用户填写的，所以表单元件都是用于获取用户输入数据的元件。

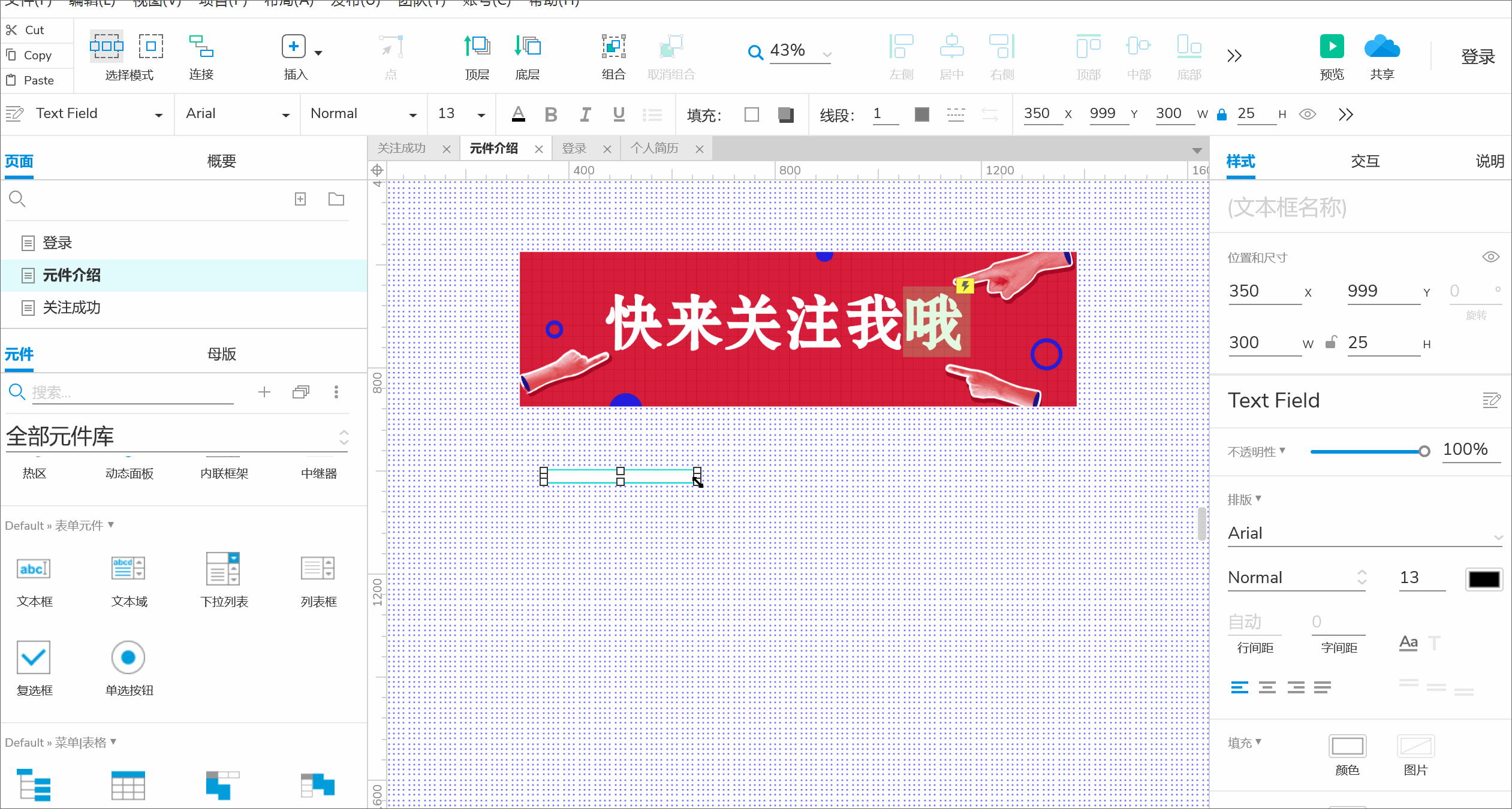

2.1.1、 文本框

用于输入一行文字内容。 比较常见的使用场景是用户登录功能中用户名与密码的输入框。

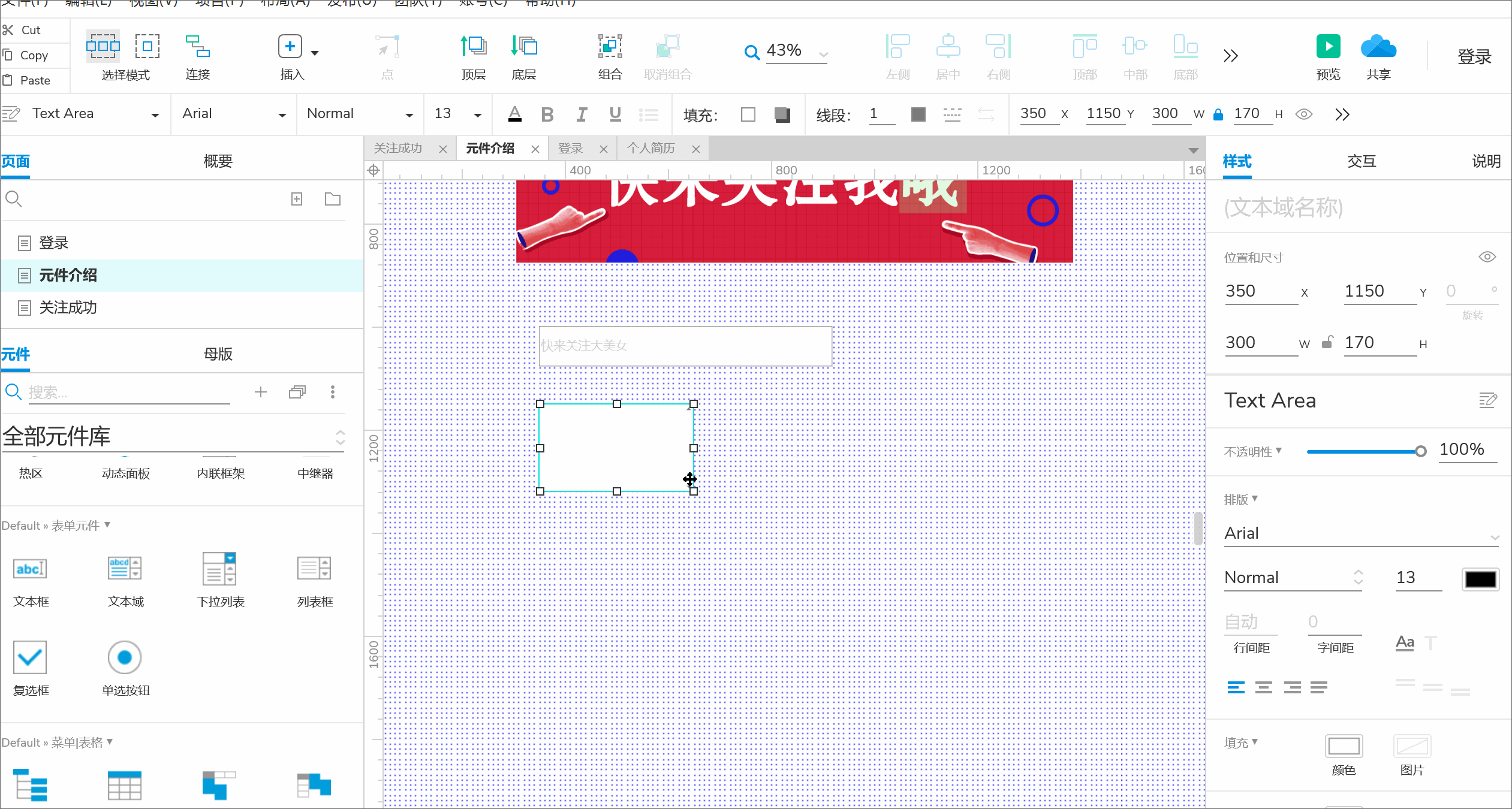

2.1.2、 文本域

文本域，也叫多行文本框，用于大量文字段落的输入。

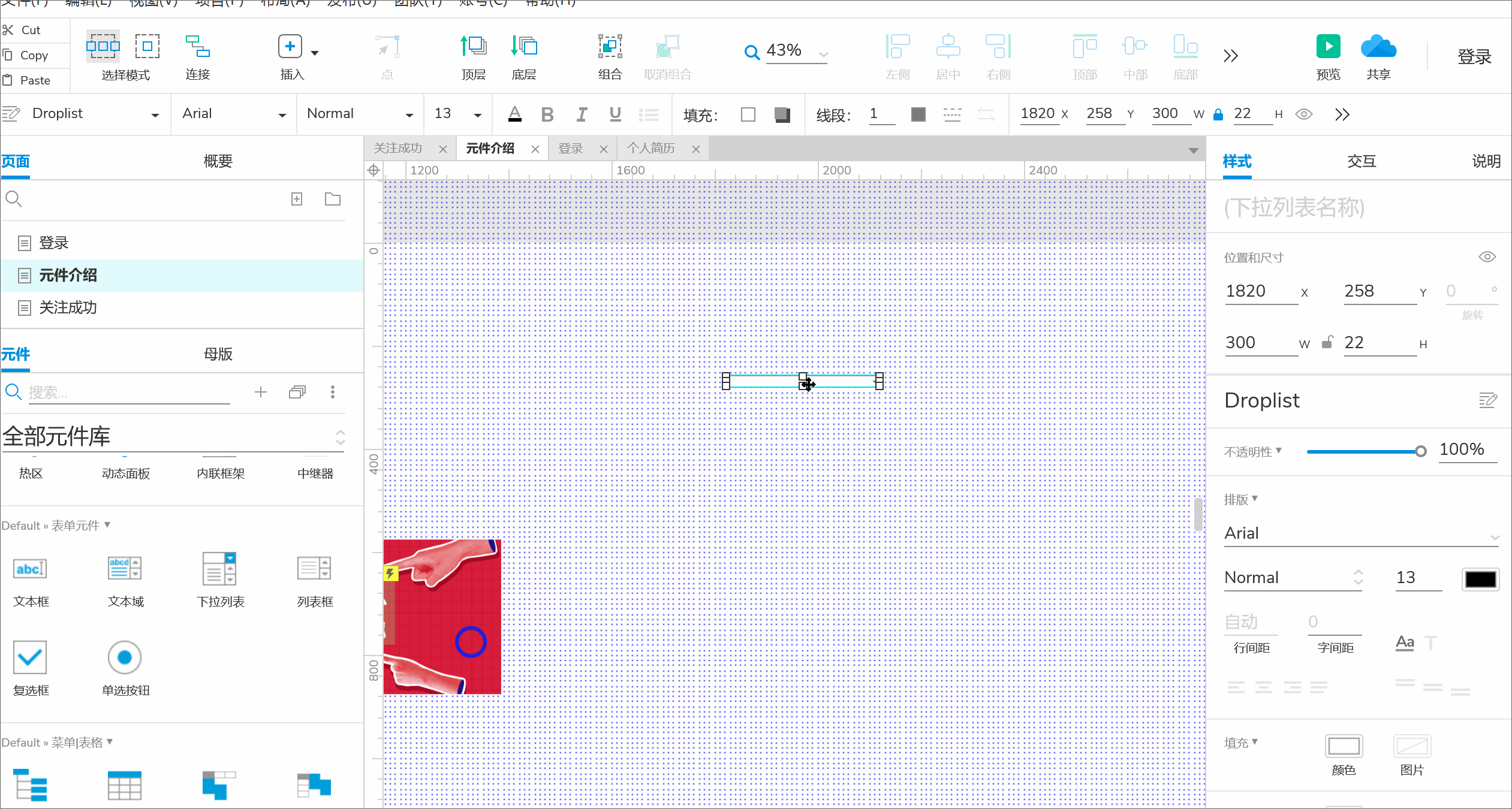

2.1.3、下拉列表

用于多个选项的单项选择

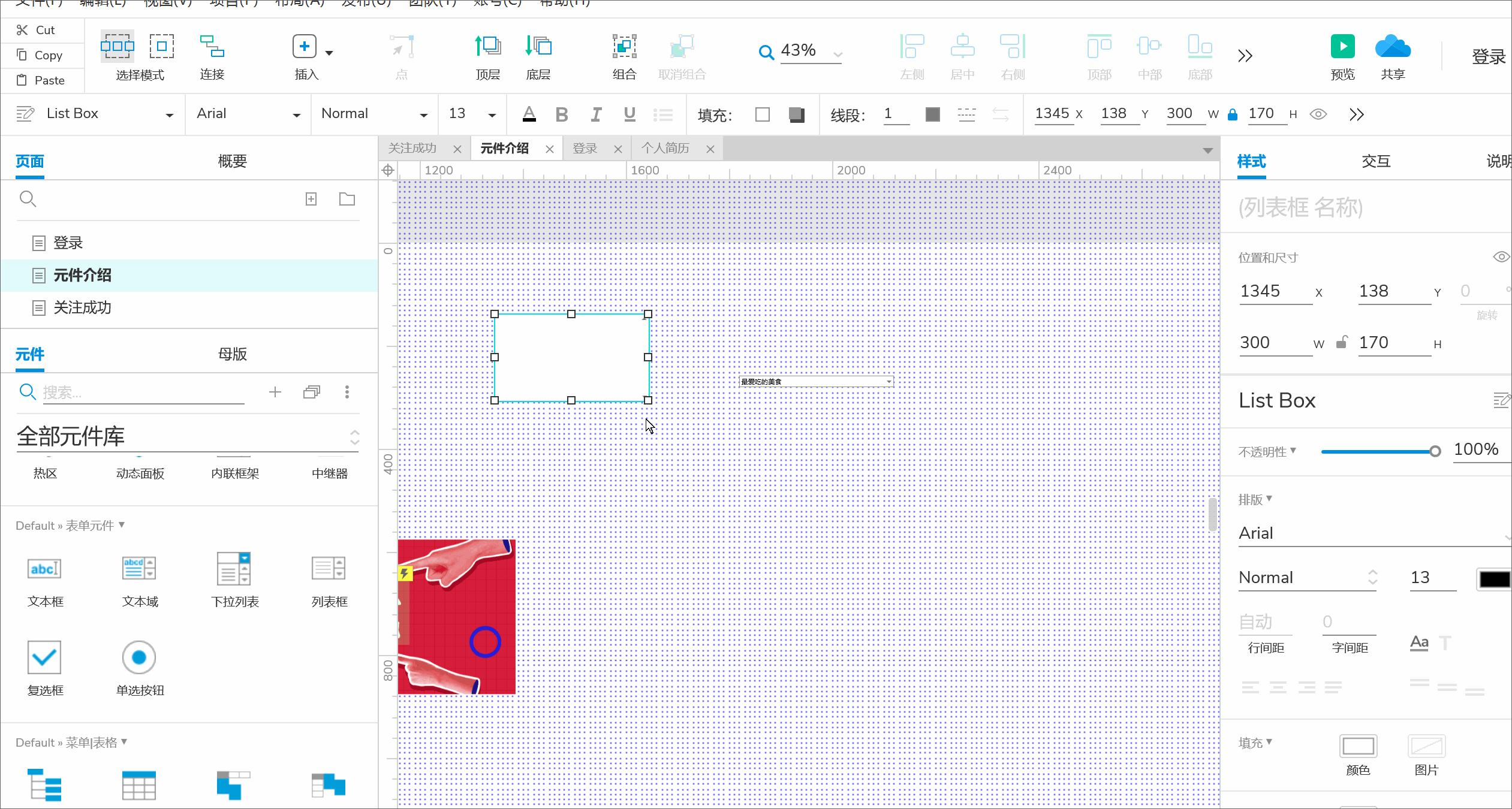

2.1.4、列表框

直接呈现选项的选择框，可以支持单选或多选。（列表框元件与文本域元件在画布中外观一样 ，注意分辨）

2.1.5、复选框

用于一个或多个选项的选择，可以选中和取消选中状态。

2.1.6单选按钮

 用于多个选项的单项选择，有些时候可以用下拉列表替代。

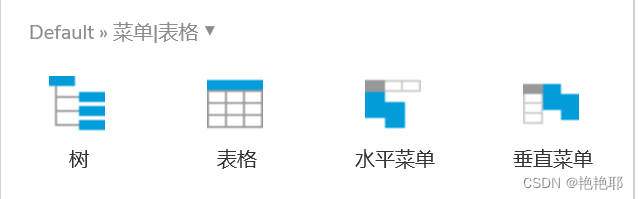

2.3、菜单与表格元件的使用

菜单与表格元件在搭建对样式无要求或要求较低的线框图时，使用起来比较方便。

例如添加删除行、节点或菜单项等，可以在节点、单元格、或者菜单项上点击<鼠标右键>，在弹出的菜单中完成。

2.3.1、树

垂直方向的菜单，树形菜单可自定义节点前的图标，默认是三角形，Axure提供+/-和三角形两种图标，节点可以展开与折叠。

主要用于网站导航，多使用于网站后台。

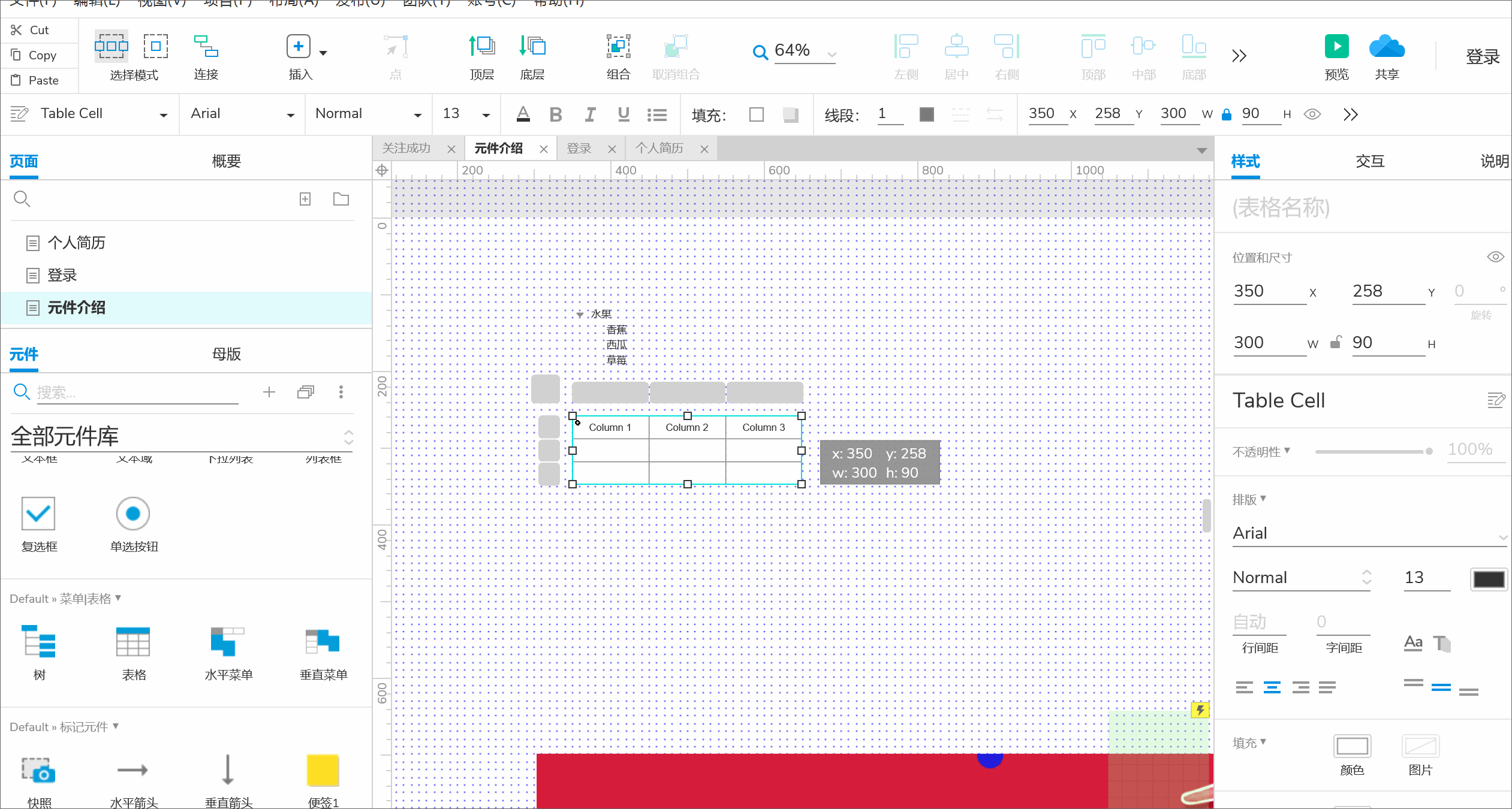

2.3.2、表格

表格很常见，可以添加表格信息，表格框可以输入内容，每个表格都可以设置单独的事件，但是axure还不支持单元格的合并。

将表格元件拖拽至右侧画布中，每个表格单元都可以编辑文本内容，如果想新增行/列的话，选中一行或一列，右击鼠标选择新增对应的行/列即可，操作方法与excel一样。

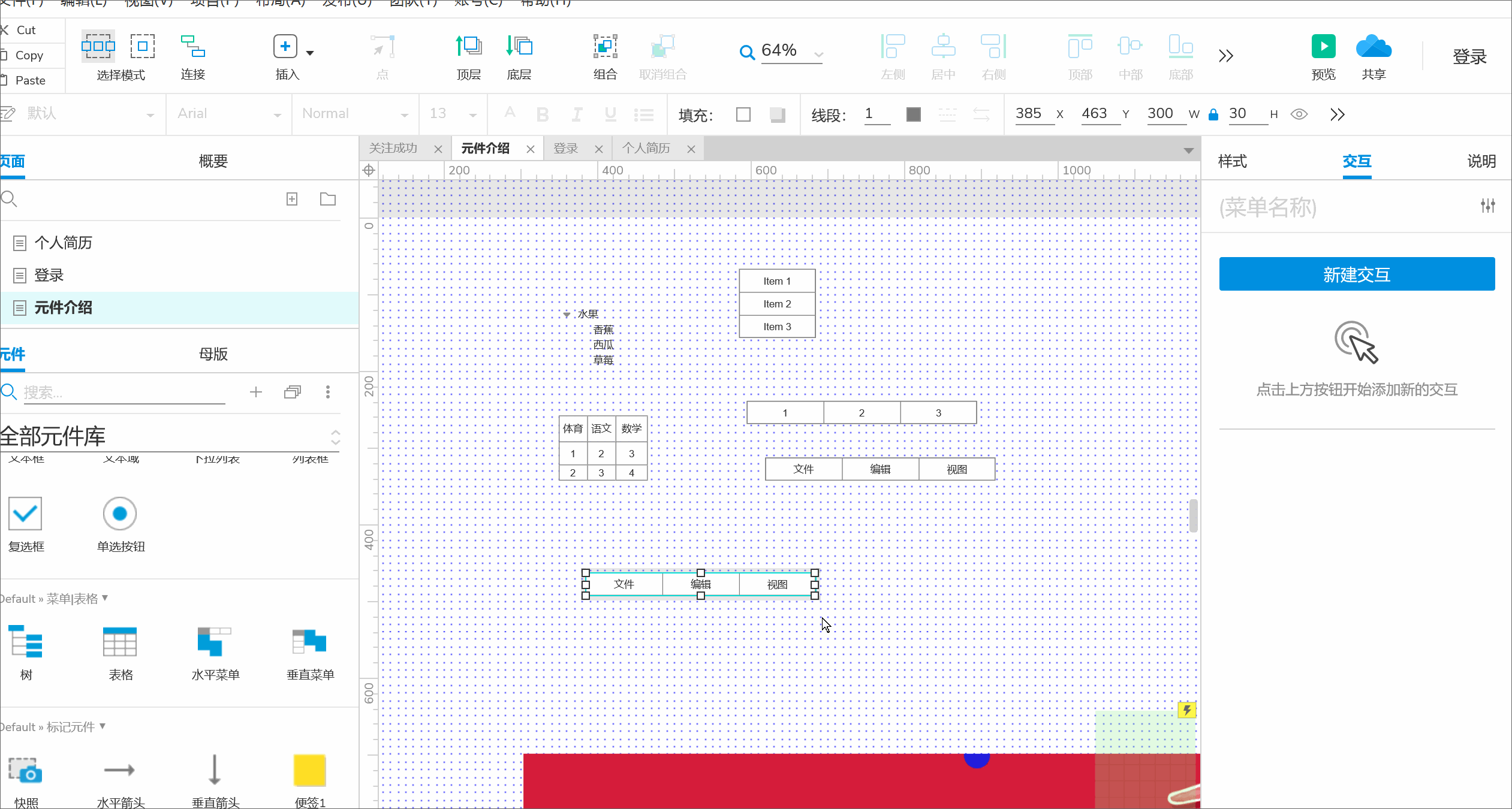

2.3.3、水平菜单

常用于网页导航

2.3.4、垂直菜单

用法和水平菜单一致，但常用于后台系统的左侧边菜单导航。

操作方法和表格元件差不多，将垂直表格菜单拖拽至右侧画布中，每个表格单元可以编辑内容，增加表格单元的方法也是右击鼠标。

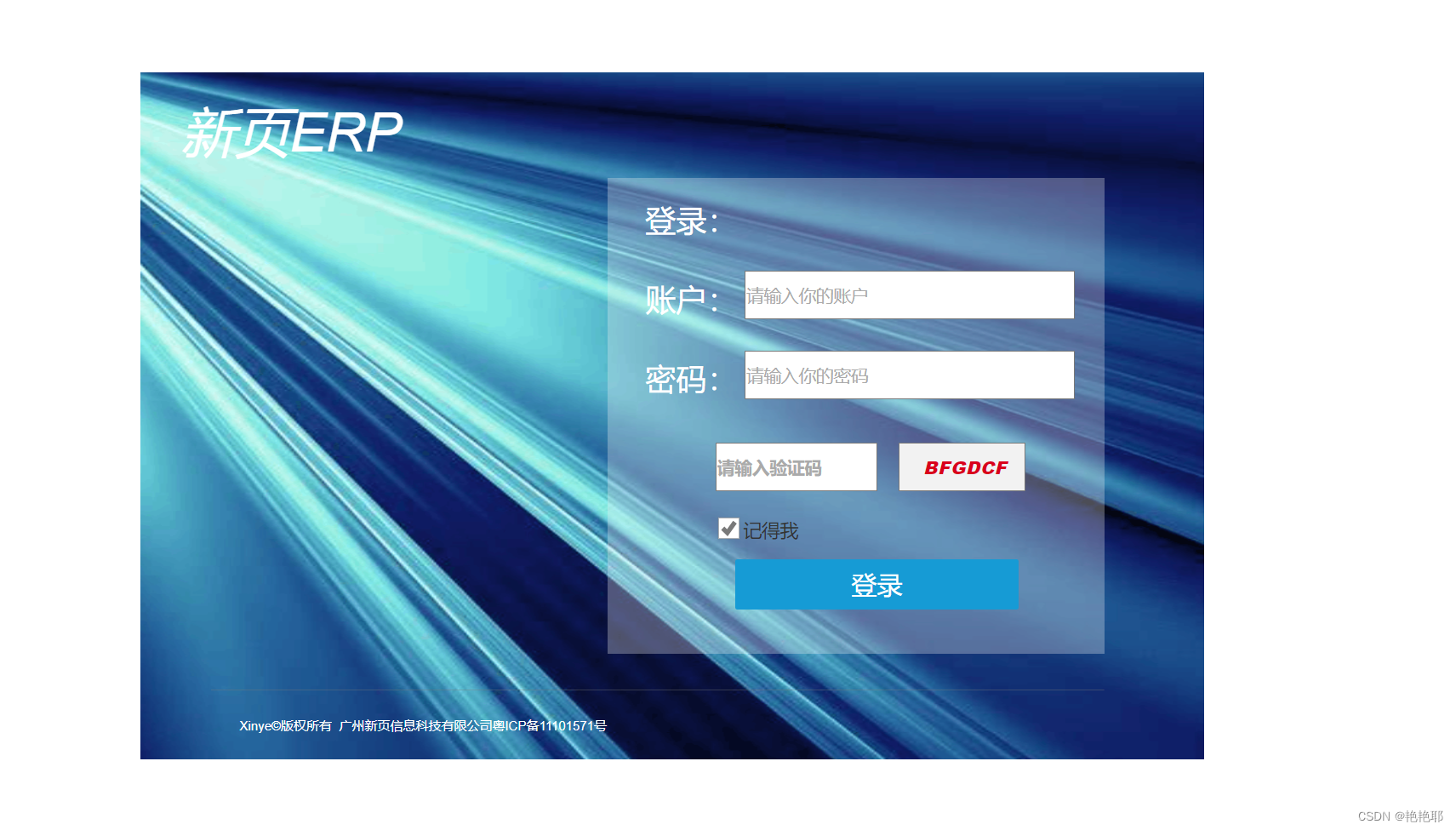

三、 登录界面示例展示

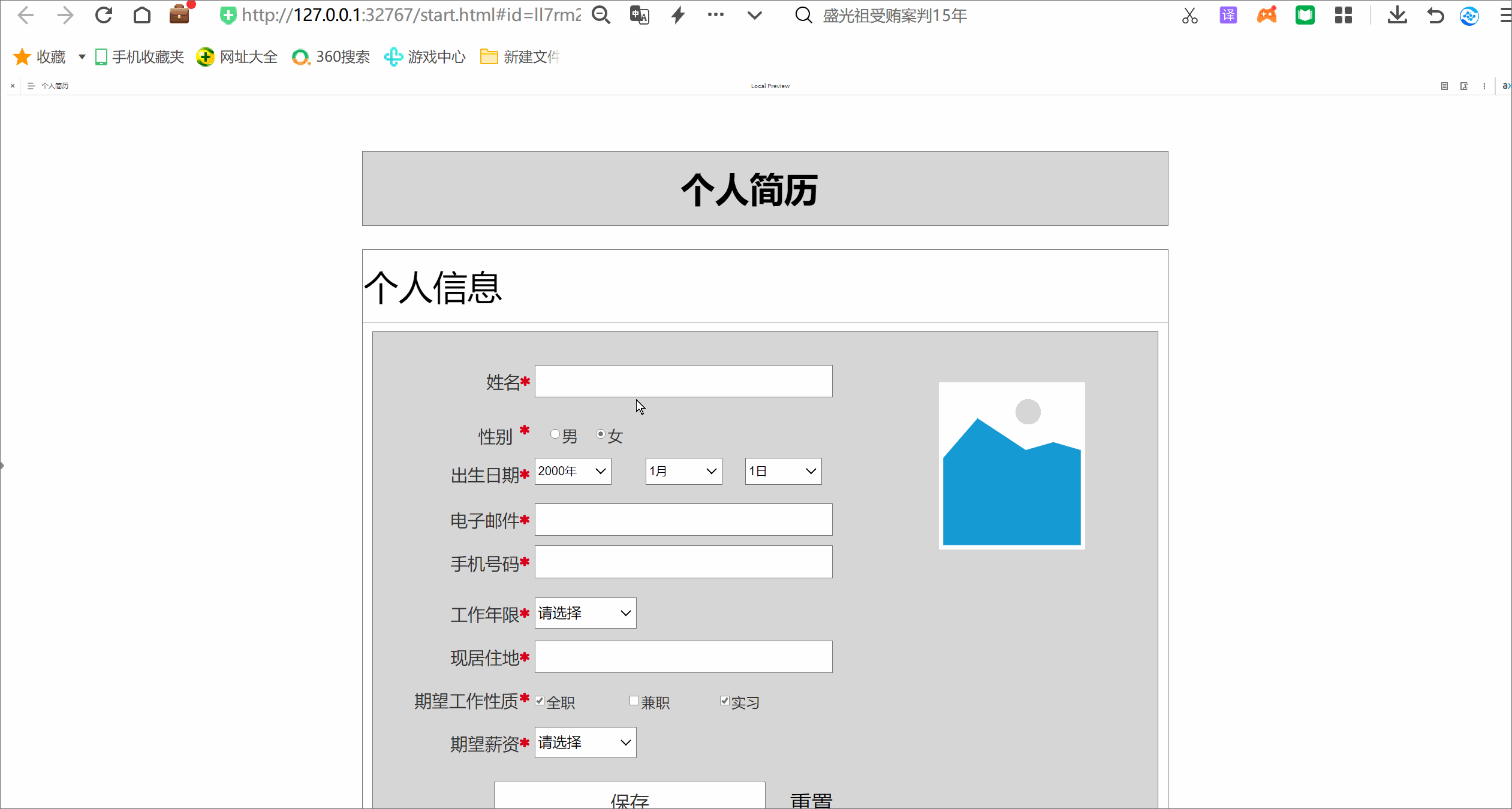

四、个人简历示例展示

今日小编就介绍到这里，后续还会更新，敬请期待！！！
