IP协议是TCP\IP协议簇中最核心的协议，大部分的上层（传输层、应用层）应用都直接或间接的使用IP协议传输，TCP协议、UDP协议都会使用 IP 协议。

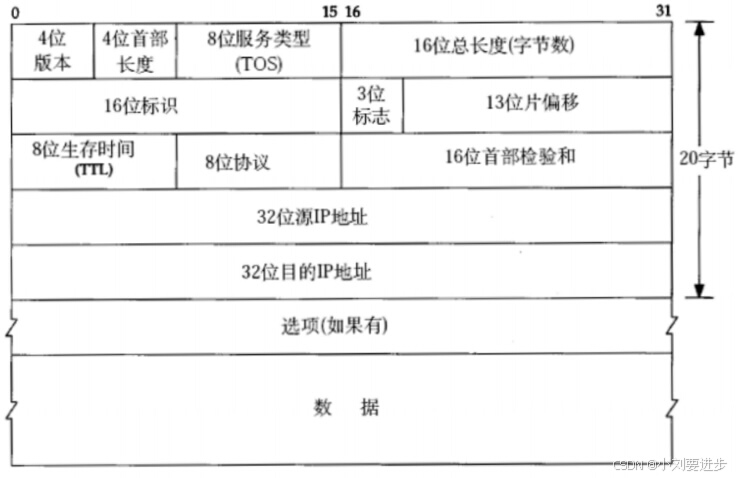

报文格式

4位版本号（version）：指定IP协议的版本，对于IPv4来说，就是4。
4位头部长度（header length）：IP头部的长度是多少个32bit，也就是 length * 4 的字节数。4bit表示最大的数字是15，因此IP头部最大长度是60字节。
8位服务类型（Type Of Service）：3位优先权字段（已经弃用），4位TOS字段，和1位保留字段（必须置为0）。4位TOS分别表示：最小延时，最大吞吐量，最高可靠性，最小成本。这四者相互冲突，只能选择一个。对于ssh/telnet这样的应用程序，最小延时比较重要；对于ftp这样的程序，最大吞吐量比较重要。
16位总长度（total length）：IP数据报整体占多少个字节。
16位标识（id）：唯一的标识主机发送的报文。如果IP报文在数据链路层被分片了，那么每一个片里面的这个id都是相同的。
3位标志字段：第一位保留（保留的意思是现在不用，但是还没想好说不定以后要用到）。第二位置为1表示禁止分片，这时候如果报文长度超过MTU，IP模块就会丢弃报文。第三位表示"更多分片"，如果分片了的话，最后一个分片置为0，其他是1。类似于一个结束标记。
13位分片偏移（framegament offset）：是分片相对于原始IP报文开始处的偏移。其实就是在表示当前分片在原报文中处在哪个位置。实际偏移的字节数是这个值 * 8 得到的。因此，除了最后一个报文之外，其他报文的长度必须是8的整数倍（否则报文就不连续了）。
8位生存时间（Time To Live，TTL）：数据报到达目的地的最大报文跳数。一般是64。每次经过一个路由，TTL -= 1，一直减到0还没到达，那么就丢弃了。这个字段主要是用来防止出现路由循环。
8位协议：表示上层协议的类型。
16位头部校验和：使用CRC进行校验，来鉴别头部是否损坏。
32位源地址和32位目标地址：表示发送端和接收端。
选项字段：不定长，最多40字节。
