使用ENSP实现单臂路由和双臂路由

北'辰

已于 2024-11-24 00:35:20 修改

阅读量1.9k

点赞数 4

文章标签：网络

于 2024-11-20 22:41:41 首次发布

本文链接：https://blog.youkuaiyun.com/2301_76272092/article/details/143925428

版权

一、单臂路由

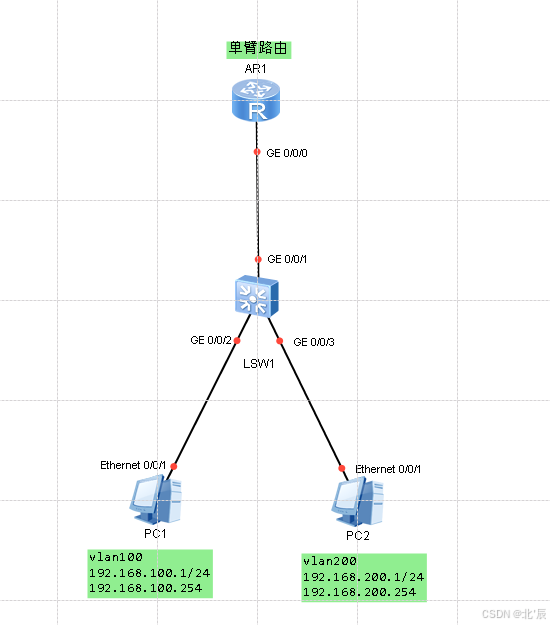

1.项目拓扑

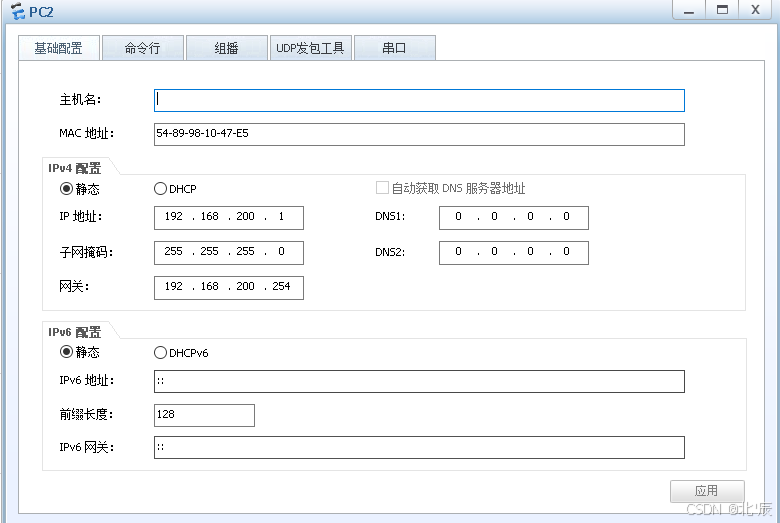

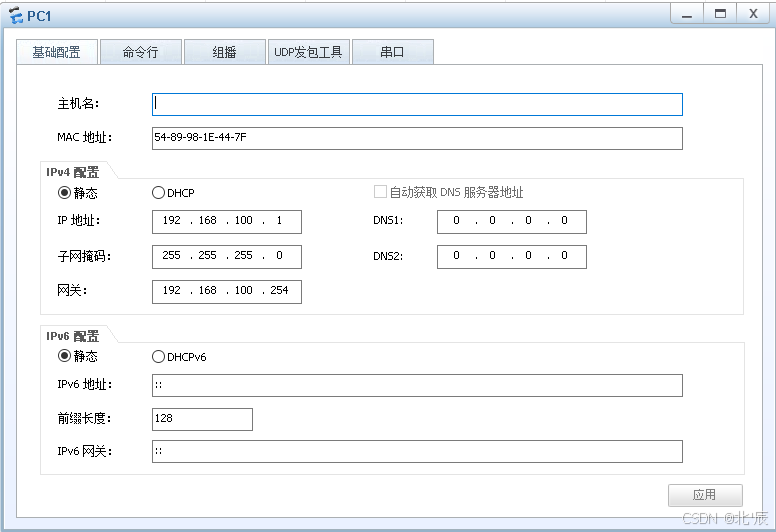

2.项目实现

(1).路由器AR1配置

进入系统试图
sys

改变路由器名字为AR
sysname AR

查看接口简要信息
dis int brief

进入华为路由器上编号为0/0/0的千兆以太网物理接口的子接口编号为100的子接口视图
int GigabitEthernet 0/0/0.100

退出此视图
quit

查看接口简要信息
dis interface brief

进入华为路由器上编号为0/0/0的千兆以太网物理接口的子接口编号为100的子接口视图
int GigabitEthernet 0/0/0.100

在当前接口上，终结 802.1Q 协议，并指定 VLAN ID 为 100
dot1q termination vid 100

设置ip地址为192.168.100.254 24
ip address 192.168.100.254 24

退出此视图
quit

显示路由表
dis ip routing-table

进入华为路由器上编号为0/0/0的千兆以太网物理接口的子接口编号为200的子接口视图
int g0/0/0.200

在当前接口上，终结 802.1Q 协议，并指定 VLAN ID 为 200
dot1q termination vid 200

设置ip地址为192.168.200.254 24
ip address 192.168.200.254 24

开启 ARP 广播
arp broadcast enable

退出此视图
quit

进入华为路由器上编号为0/0/0的千兆以太网物理接口的子接口编号为100的子接口视图
int GigabitEthernet 0/0/0.100

展示信息
dis this

开启 ARP 广播
arp broadcast enable


退出此视图
quit

显示路由表信息
dis ip routing-table

(2)交换机LSW1配置

进入系统试图
sys

改变交换机名字为SW
sysname SW

关闭信息中心
undo info-center enable

创建valn100 vlan200
vlan batch 100 200

进入GigabitEthernet 0/0/2接口
int g0/0/2

改变接口类型为access
port link-type access

将GigabitEthernet 0/0/2接口加入到vlan100中
port default vlan 100

进入GigabitEthernet 0/0/3接口
int g0/0/3

改变接口类型为access
port link-type access

将GigabitEthernet 0/0/2接口加入到vlan200中
port default vlan 200

退出此视图
quit

进入g0/0/1接口
int g0/0/1

改变接口类型为trunk
port link-type trunk

放通vlan100 200
port trunk allow-pass vlan 100 200

退出此视图
quit

退出此视图
quit

二、双臂路由

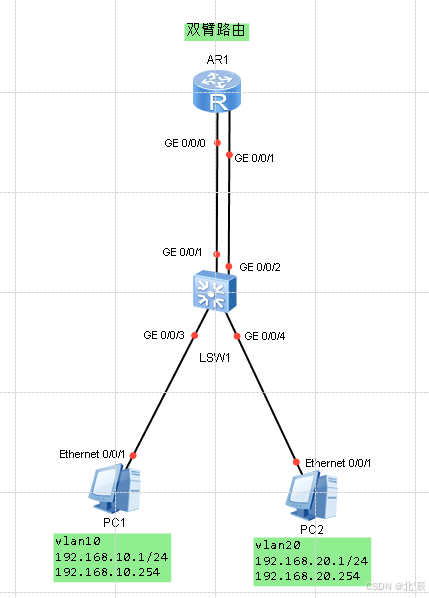

1.项目拓扑

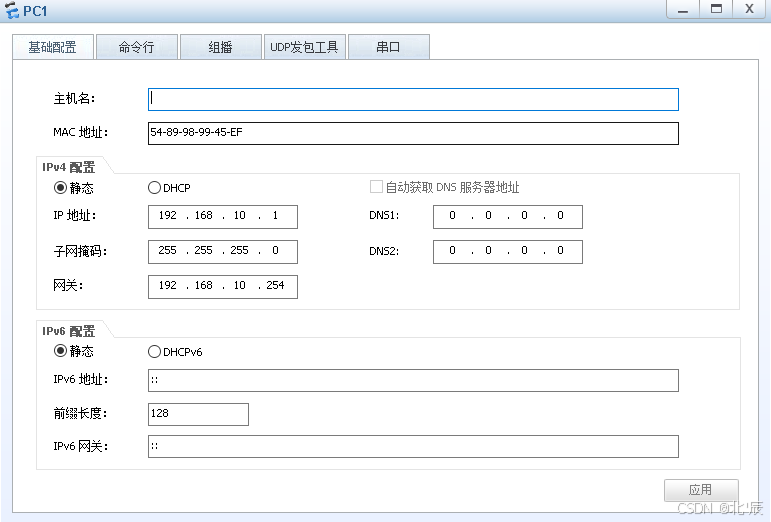

2.项目实现

(1)路由器AR1配置

进入系统试图
sys

关闭信息中心
undo info-center enable

改变路由器名字为R1
sysname AR


进入GigabitEthernet 0/0/0接口
int GigabitEthernet 0/0/0

设置GigabitEthernet 0/0/0接口ip地址为192.168.10.254/24
ip address 192.168.10.254 24

退出此视图
quit

进入g0/0/1接口
int g0/0/1

设置GigabitEthernet 0/0/1接口ip地址为192.168.20.254 255.255.255.0
ip address 192.168.20.254 255.255.255.0

退出此视图
quit

显示路由表
dis ip routing-table

(2)交换机LSW1配置

进入系统试图
sys

关闭信息中心
undo info-center enable

改变交换机名字为SW
sysname SW

创建valn10 vlan20
vlan batch 10 20

进入GigabitEthernet 0/0/3接口
int GigabitEthernet 0/0/3

改变接口类型为access
port link-type access

将GigabitEthernet 0/0/3接口加入到vlan10中
port default vlan 10

进入GigabitEthernet 0/0/4接口
int g0/0/4

改变接口类型为access
port link-type access

将GigabitEthernet 0/0/4接口加入到vlan20中
port default vlan 20

退出此视图
quit

进入g0/0/1接口
int g0/0/1

改变接口类型为access
port link-type access

将GigabitEthernet 0/0/1接口加入到vlan10中
port default vlan 10

进入GigabitEthernet 0/0/2接口
int g0/0/2

改变接口类型为access
port link-type access

将GigabitEthernet 0/0/2接口加入到vlan20中
port default vlan 20

退出此视图
quit
