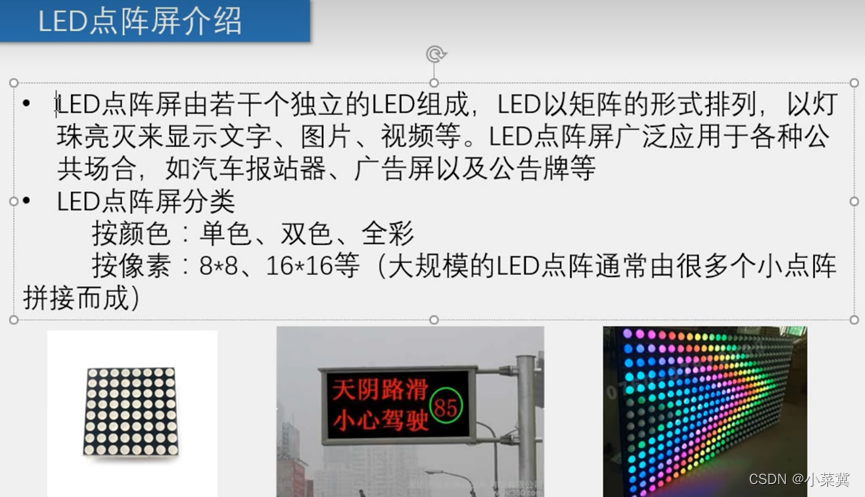

前置知识学习

像素都是8的倍数，为了不浪费字节数（8的倍数）

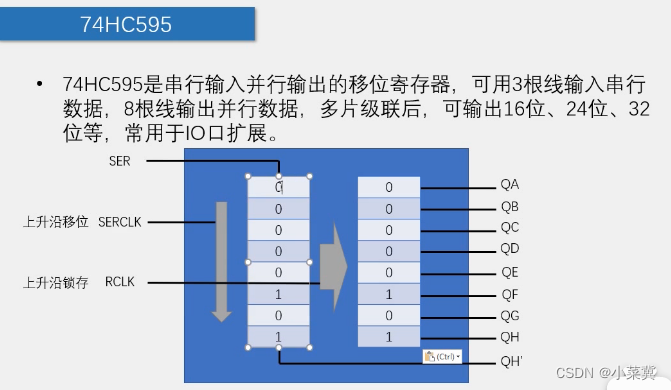

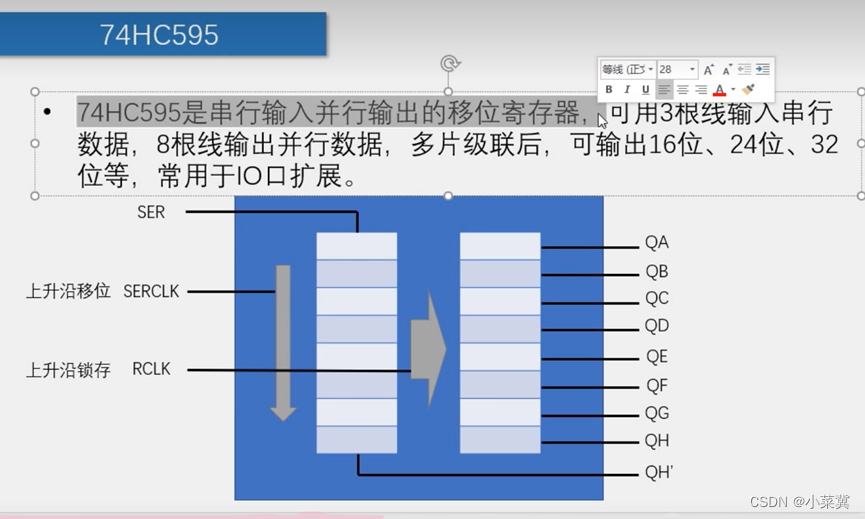

74HC595

寄存器上面加横线一般是说低电平有效/下降源有效

RCLK：寄存器时钟

SRCLR：串行清零端

SRCLK：串行时钟

SER：串行数据

QH‘：多片级联

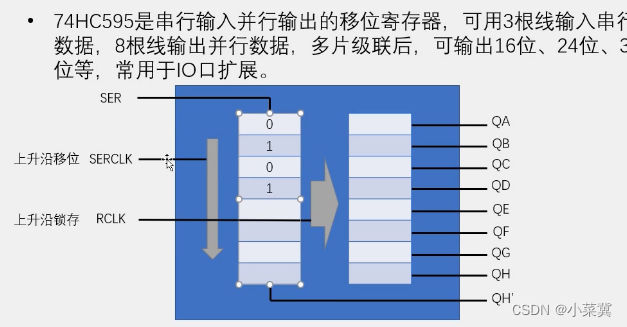

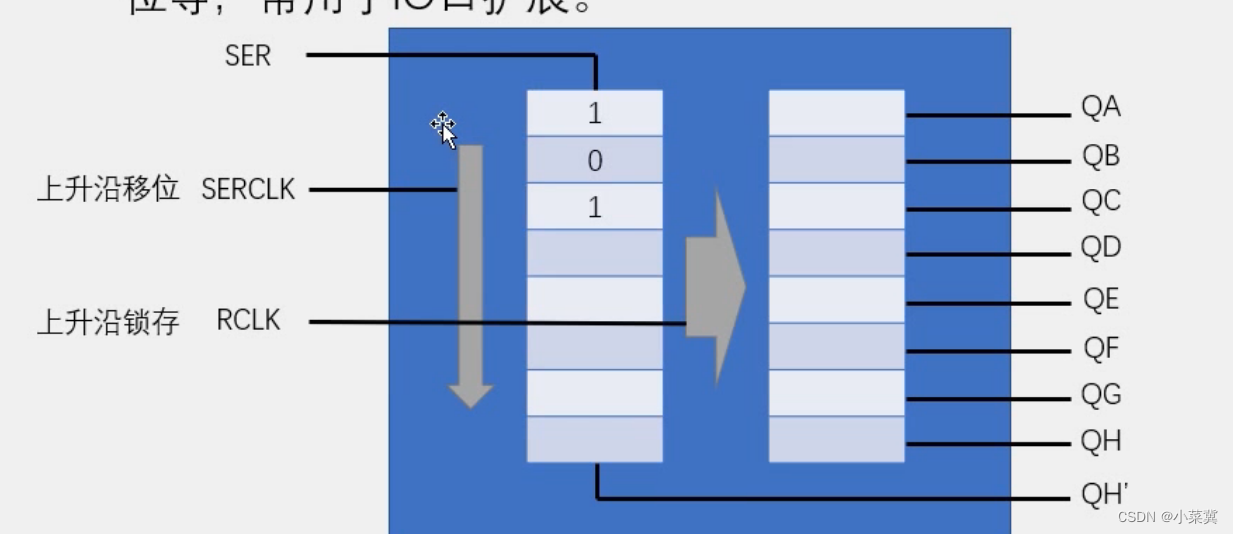

举例说明使用原理

填入SER = 0。。。。。。

上升沿八位全满后，

RCLk设为高电平，锁到右侧我

一次性输出

若继续给SER输入数据，则数据顺着QH‘（QH‘接着下一片的SER）输出去

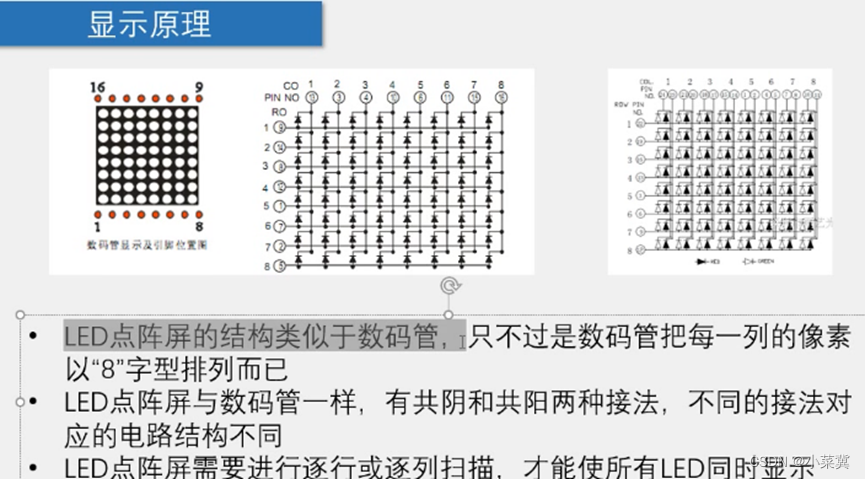

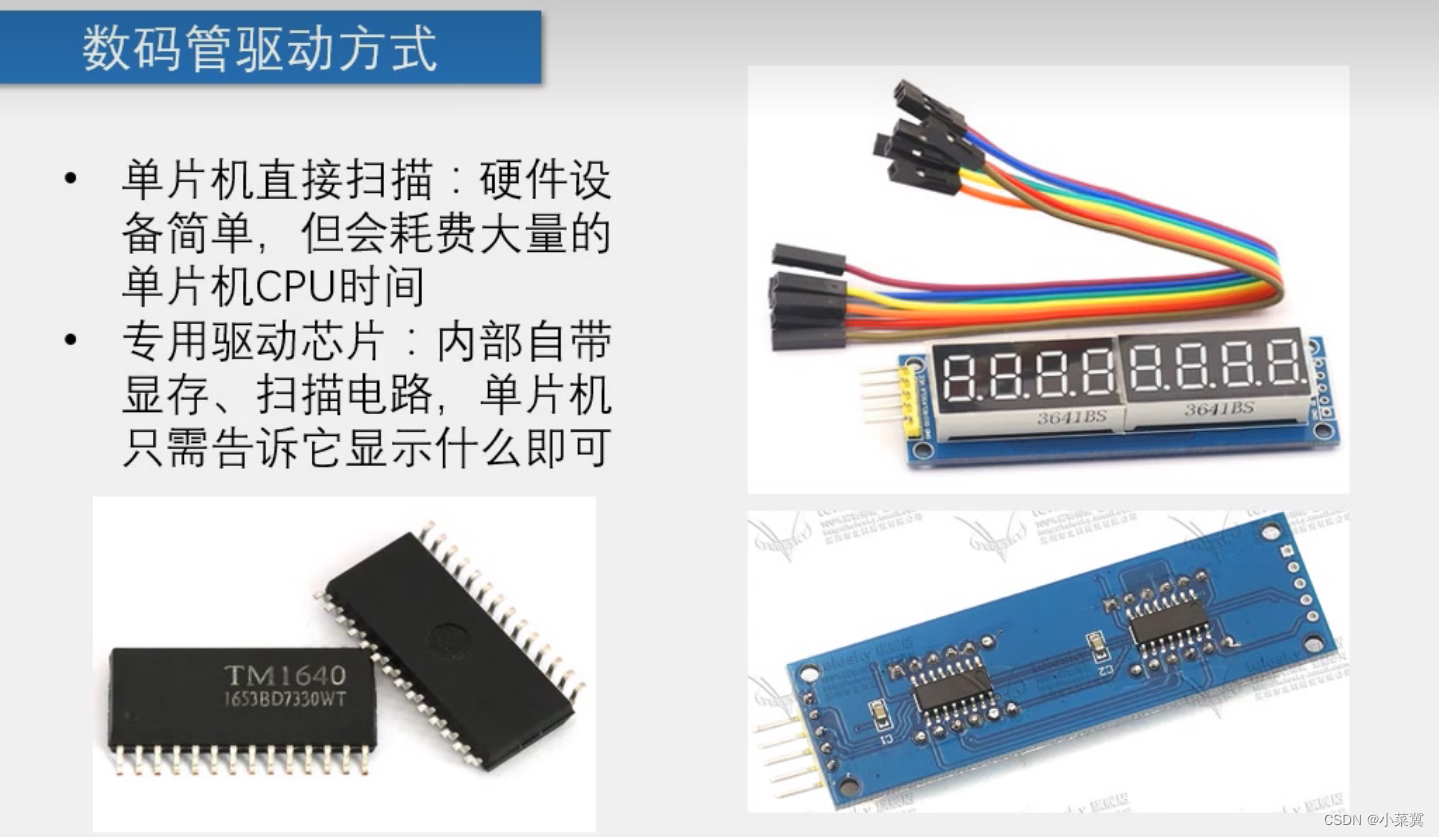

是不是和数码管驱动方式有点像

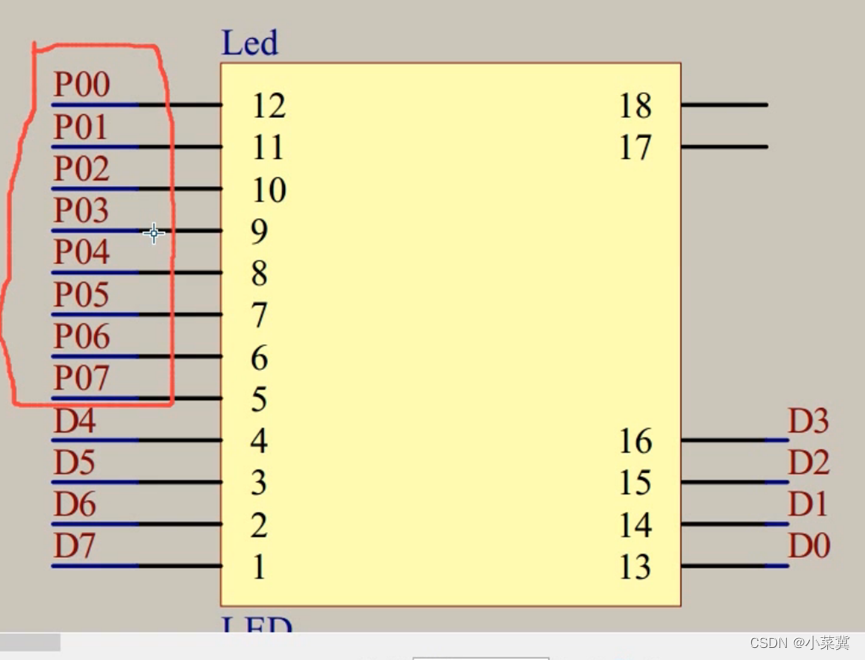

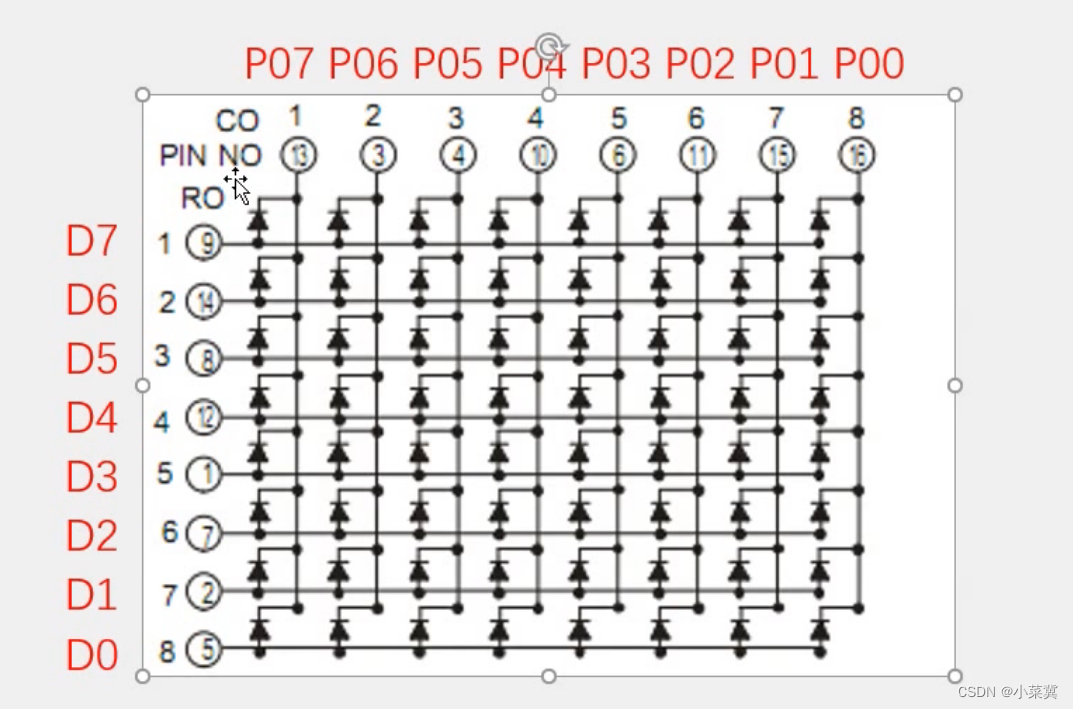

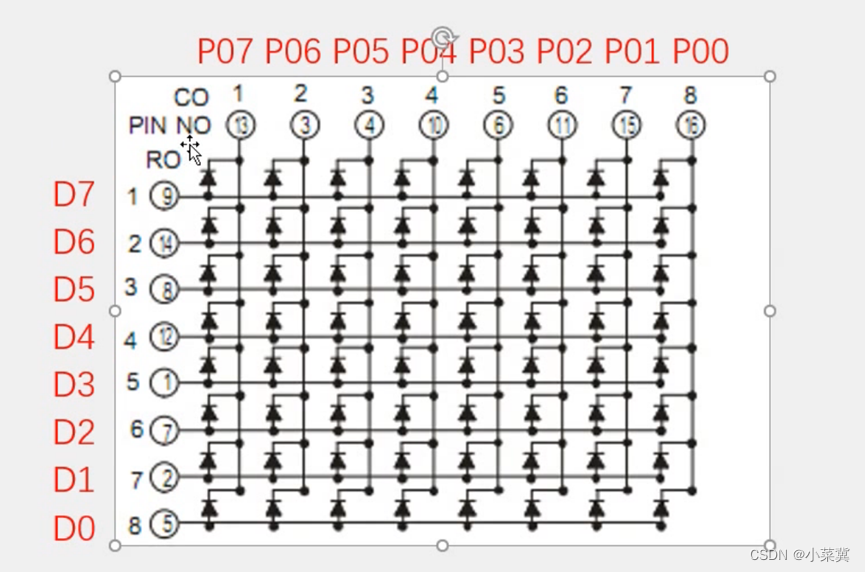

列直接对P0赋值

行用74HC595控制那三个引脚，输入数据

这个元器件也是“弱上拉，强下拉”的模式

高电平承载电流小

低电平承载电流大

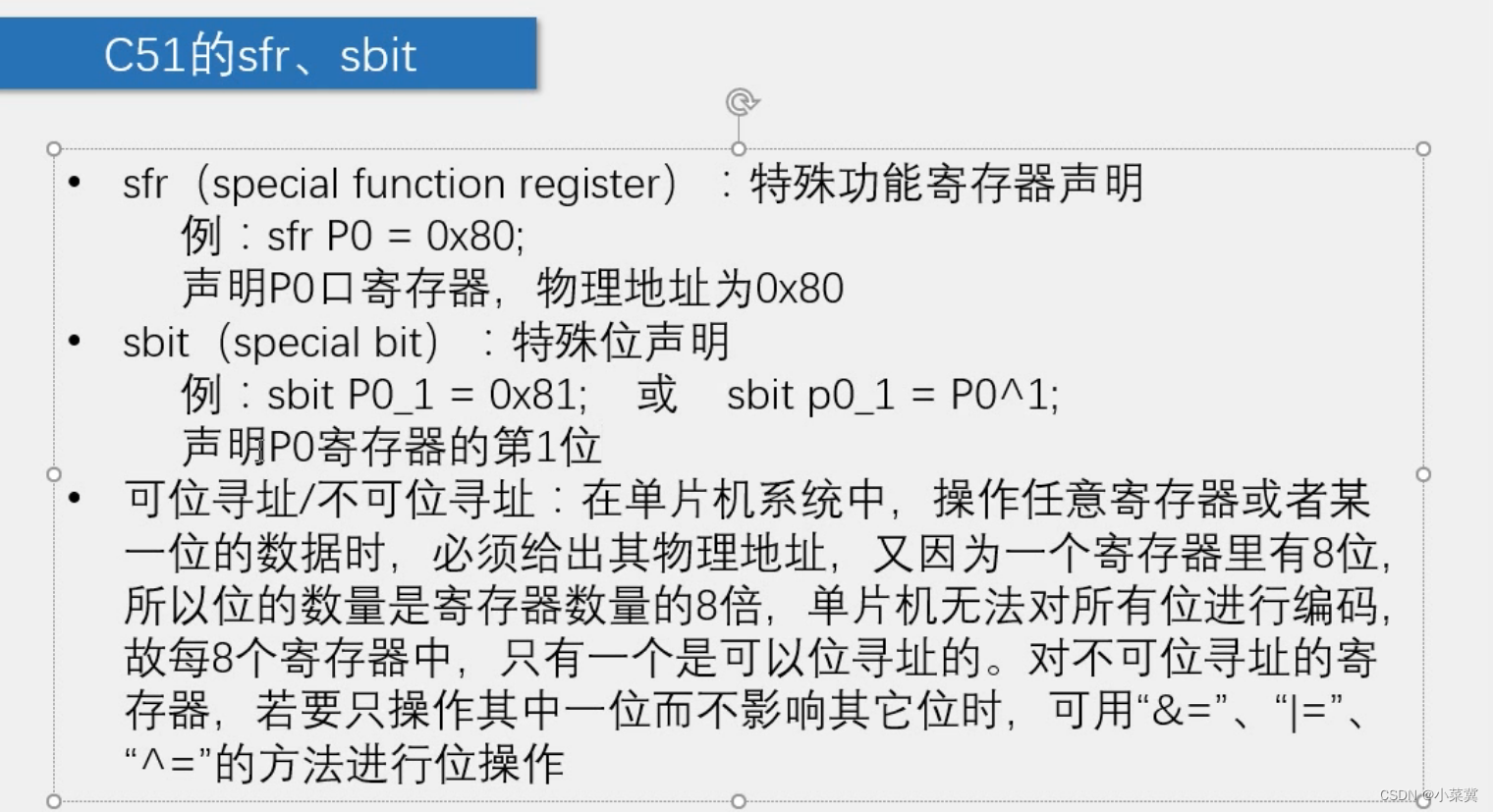

sfr和sbit关键字

实际代码演示

代码一：LED点阵屏显示静态图像

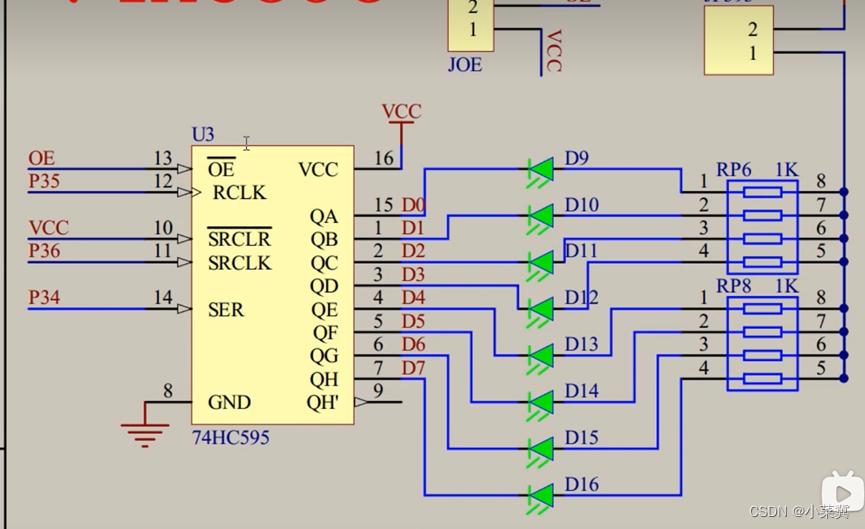

本来是要演示74HC595功能的，但是我的单片机没有74HC95对应的流水灯，所以演示不了，但是既然我能够使用这个元器件实现功能，就说明有该元器件

#include <REGX52.H>
#include "Delay.H"

sbit SER = P3^4;	//SER
sbit RCK = P3^5;	//RCLK
sbit SCK = P3^6;	//SRCLK


/* *
   * @brief 74HC595写入一个字节
   * @param 要写入的字节
   * @retval
   */
void _74HC595_WriteByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0; i<8; i++)
	{
		SER = Byte & (0x80>>i);
		SCK = 1;
		SCK = 0;
	}
	RCK = 1;
	RCK = 0;
}

#define MATRIX_LED_PORT P0

/* *
   * @brief LED点阵屏显示一列数据
   * @param column：要选择的列，范围：0~7，0在最左边
* @param Date 选择列所要显示的数据，高位在上，1为亮，0为灭
   * @retval
   */
void MatrixLED_ShowColumn(unsigned char column, Date)
{
	_74HC595_WriteByte(Date);
	MATRIX_LED_PORT =~ (0x80>>column);
	Delay(1);
	MATRIX_LED_PORT = 0xFF;
}


void main()
{
	SCK = 0;
	RCK = 0;

	while(1)
	{
		MatrixLED_ShowColumn(0, 0xA0);
		MatrixLED_ShowColumn(1, 0xA1);
		MatrixLED_ShowColumn(2, 0xA2);
		MatrixLED_ShowColumn(3, 0xA3);
		MatrixLED_ShowColumn(4, 0xA4);
		MatrixLED_ShowColumn(5, 0xA5);
		MatrixLED_ShowColumn(6, 0xA6);
		MatrixLED_ShowColumn(7, 0xA7);
	}
}

代码二：点阵屏显示流动图像

本质就是对上面的函数做了模块化，通过循环（列右移）实现了流动图像或者变化图像的效果

ps：流动图像的位数从取字/（图像）模软件上面来

#include <REGX52.H>
#include "MatrixLED.H"
#include "Delay.H"



//存在RAM中（内存小），放在FLASH中内存更大(code)（flash不可更改）
unsigned char code Animation[] = {
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0xFE,0x12,0x12,0x12,0x12,0x12,0x12,
	0x12,0x12,0x12,0x12,0x12,0x12,0xFE,0x00,
	0x00,0xFE,0x12,0x12,0x12,0x12,0x12,0x12,
	0x12,0x12,0x12,0x12,0x12,0x12,0xFE,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00
};


unsigned char i,offset,count;
void main()
{
	MatrixLED_init();

	while(1)
	{

		for(i=0; i<8; i++)
		{
			MatrixLED_ShowColumn(i, Animation[i+offset]);
		}
		count++;
		if(count>10)
		{
			count++;
			offset++;
			if(offset>40)	//48 - 8
			{
				offset = 0;
			}
		}
	}
}

//MatrixLED.c
#include <REGX52.H>
#include "Delay.H"

sbit SER = P3^4;	//SER
sbit RCK = P3^5;	//RCLK
sbit SCK = P3^6;	//SRCLK

/* *
   * @brief 点阵屏初始化
   * @param
   * @retval
   */
void MatrixLED_init()
{
	SCK = 0;
	RCK = 0;
}


/* *
   * @brief 74HC595写入一个字节
   * @param 要写入的字节
   * @retval
   */
void _74HC595_WriteByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0; i<8; i++)
	{
		SER = Byte & (0x80>>i);
		SCK = 1;
		SCK = 0;
	}
	RCK = 1;
	RCK = 0;
}

#define MATRIX_LED_PORT P0

/* *
   * @brief LED点阵屏显示一列数据
   * @param column：要选择的列，范围：0~7，0在最左边
* @param Date 选择列所要显示的数据，高位在上，1为亮，0为灭
   * @retval
   */
void MatrixLED_ShowColumn(unsigned char column, Date)
{
	_74HC595_WriteByte(Date);
	MATRIX_LED_PORT =~ (0x80>>column);
	Delay(1);
	MATRIX_LED_PORT = 0xFF;
}

#ifndef __MatrixLEd_H__
#define __MatrixLEd_H__


void Matrix_Init();
void MatrixLED_ShowColumn(unsigned char column, Date);

#endif
