该程序使用Keil5开发，基于单片机实现了一个简单的四位数字密码输入系统，利用LCD1602显示模块显示密码。用户可以输入1-10之间的数字作为密码，采用矩阵键盘进行输入检测。系统通过检测P1口的强下拉、弱上拉状态识别按键。如果输入的四位密码等于预设值2345，则显示OK，否则显示ERR。此外，还提供了确认和取消功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

软件：keil 5

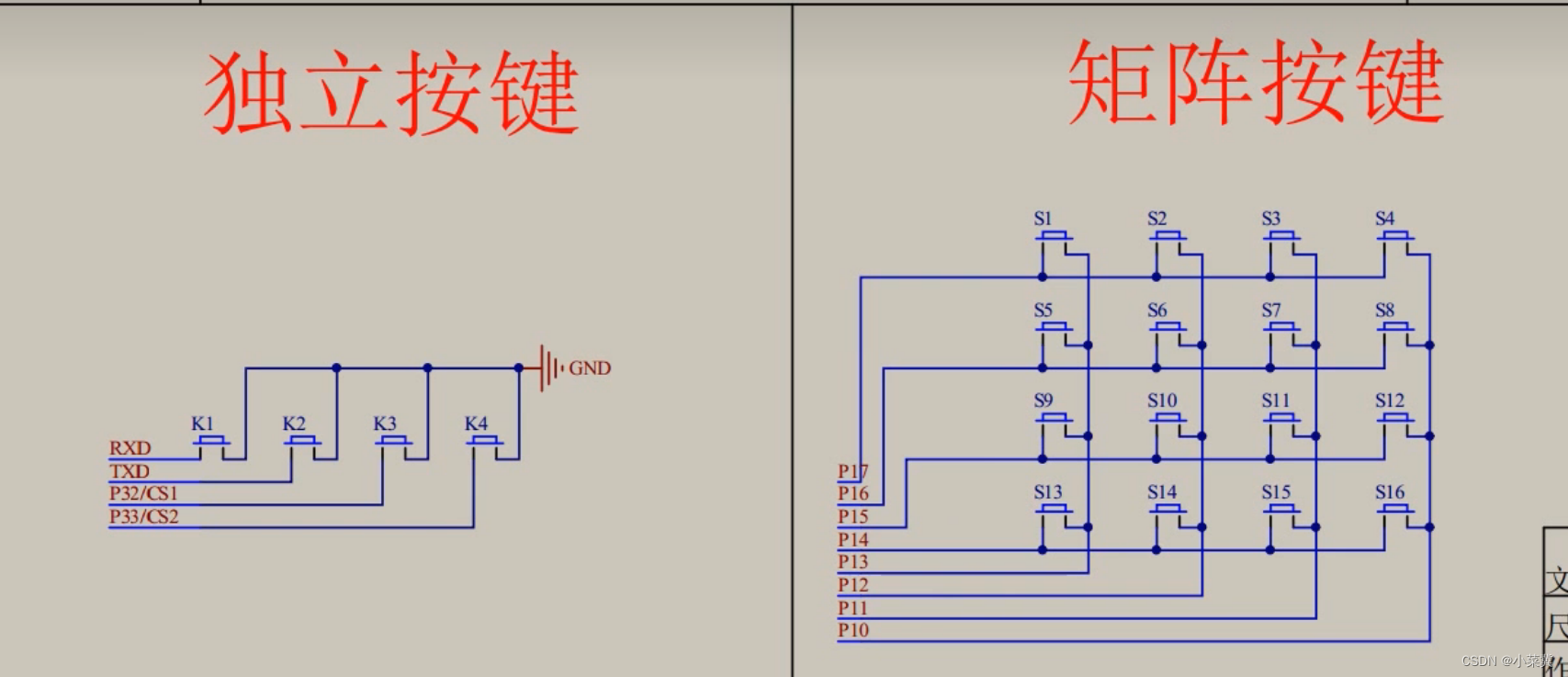

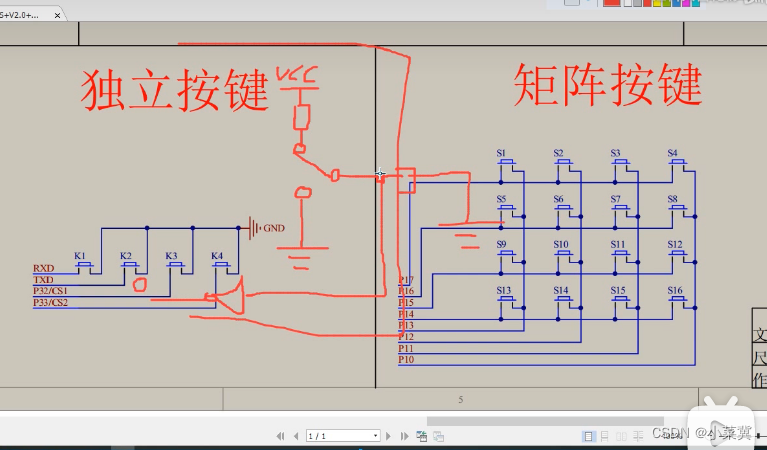

部分所用寄存器以及原理图：

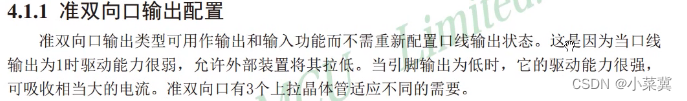

单片机采用”强下拉，弱上拉“的工作模式（准双向口）

输入1时，输出能力有限，输入0时，输出能力强。

具体是怎样可以在优快云中搜索“强下拉，弱上拉”，比我解释得更专业。

如下为完整代码展示：

mian.c 文件

#include <REGX52.H>
#include "Delay.h"
#include "LCD1602.H"
#include "MatrixKey.h"

unsigned char KeyNum;
unsigned int Password;
int count;

void main()
{
   LCD_Init();
   LCD_ShowString(1,1,"Password:");
   while(1)
   {
       KeyNum=MatrixKey();
       if(KeyNum)   //ÊäÈë1-10µÄÊý×Ö×÷ÎªÃÜÂë
       {
           if(KeyNum<=10)
           {
               if(count<=4)
               {Password*=10;
               Password+=KeyNum%10;}
               count++;
           }
           LCD_ShowNum(2,1,Password,4);

           if(KeyNum==11) //È·ÈÏ
           {
               if(Password%10000==2345)
               LCD_ShowString(1,14,"OK ");
               else
               LCD_ShowString(1,14,"ERR");
               Password=0;
               count=0;
           }
           if(KeyNum==12) //È¡Ïû
           {
               Password=0;
               count=0;
               LCD_ShowNum(2,1,Password,4);
               LCD_ShowString(1,14," ");
           }
       }
   }
}

以下均为头文件代码

Delay . h

#ifndef __DELAY_H__
#define __DELAY_H__

void Delay(unsigned int xms);

#endif

Delay.c
void Delay(unsigned int xms) //@12.000MHz
{
unsigned char i, j;

   while(xms--)
   {
       i = 2;
       j = 239;
       do
   {
       while (--j);
   } while (--i);
   }
}

Matrixkey.c

#include <REGX52.H>
#include "Delay.H"

unsigned char MatrixKey()
{
   unsigned char KeyNumber=0;

   P1=0xFF;
   P1_3=0;
   if(P1_7==0){Delay(20);while(P1_7==0);KeyNumber=1;}
   if(P1_6==0){Delay(20);while(P1_6==0);KeyNumber=5;}
   if(P1_5==0){Delay(20);while(P1_5==0);KeyNumber=9;}
   if(P1_4==0){Delay(20);while(P1_4==0);KeyNumber=13;}

   P1=0xFF;
   P1_2=0;
   if(P1_7==0){Delay(20);while(P1_7==0);KeyNumber=2;}
   if(P1_6==0){Delay(20);while(P1_6==0);KeyNumber=6;}
   if(P1_5==0){Delay(20);while(P1_5==0);KeyNumber=10;}
   if(P1_4==0){Delay(20);while(P1_4==0);KeyNumber=14;}

   P1=0xFF;
   P1_1=0;
   if(P1_7==0){Delay(20);while(P1_7==0);KeyNumber=3;}
   if(P1_6==0){Delay(20);while(P1_6==0);KeyNumber=7;}
   if(P1_5==0){Delay(20);while(P1_5==0);KeyNumber=11;}
   if(P1_4==0){Delay(20);while(P1_4==0);KeyNumber=15;}

   P1=0xFF;
   P1_0=0;
   if(P1_7==0){Delay(20);while(P1_7==0);KeyNumber=4;}
   if(P1_6==0){Delay(20);while(P1_6==0);KeyNumber=8;}
   if(P1_5==0){Delay(20);while(P1_5==0);KeyNumber=12;}
   if(P1_4==0){Delay(20);while(P1_4==0);KeyNumber=16;}

return KeyNumber;
}

Matrixkey.h

#ifndef __MatrixKey_H__
#define __MatrixKey_H__

unsigned char MatrixKey();

#endif
