（Real Time Clock）DS1302芯片时钟

目录

前置知识学习：

DS1302介绍

内部寄存器定义

BCD码

代码演示：

---

前置知识学习：

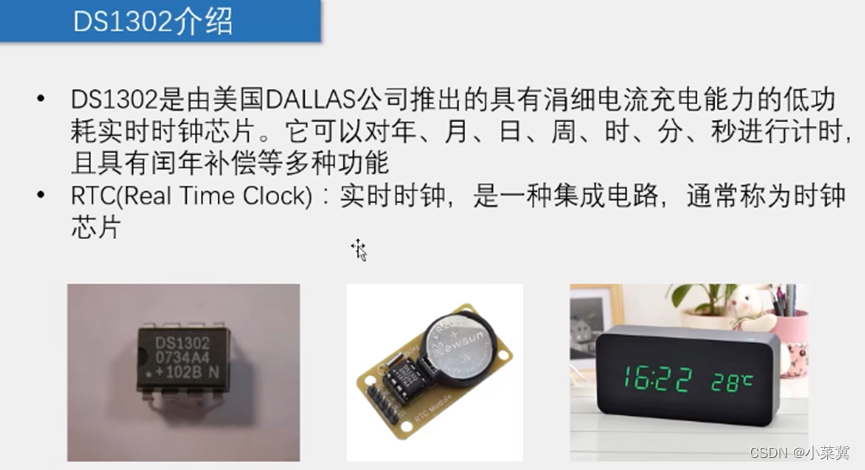

DS1302介绍

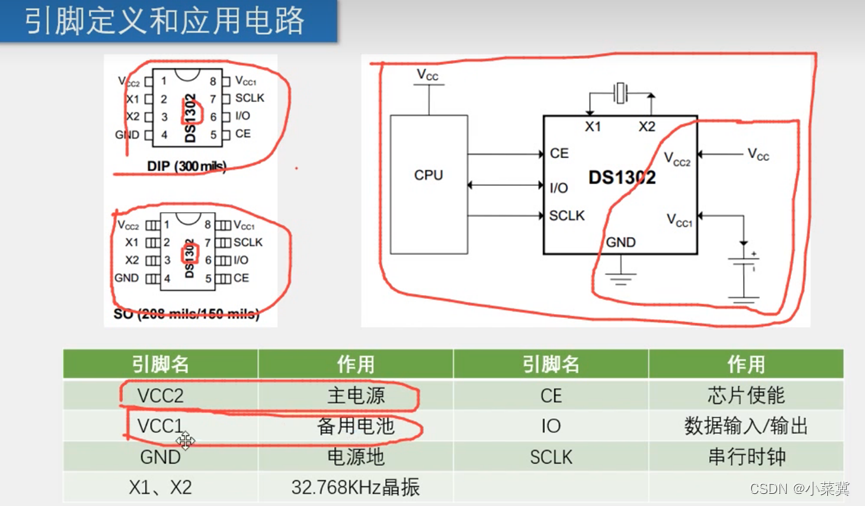

注意 VCC2 是主电源，插电时，会对电池充电

晶振提供稳定的脉冲

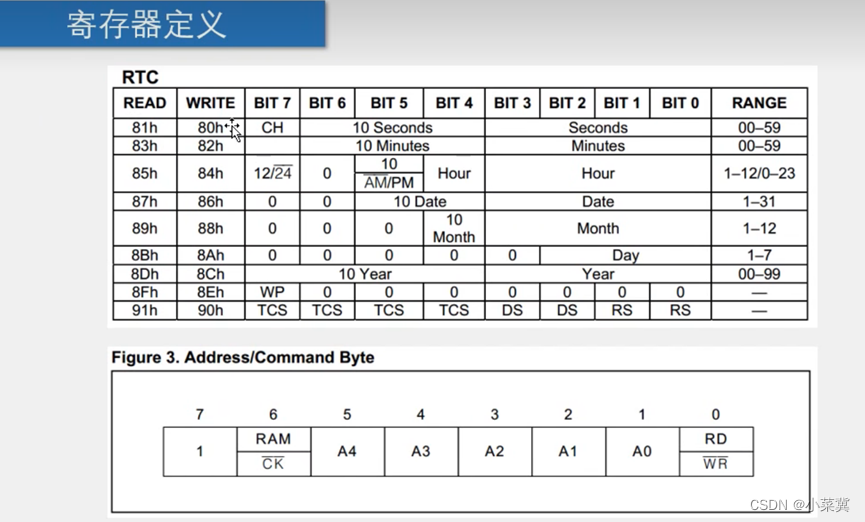

内部寄存器定义

低四位存秒，高三位存10秒

CH 时钟暂停，置1停止，置0运行

使用示例如下

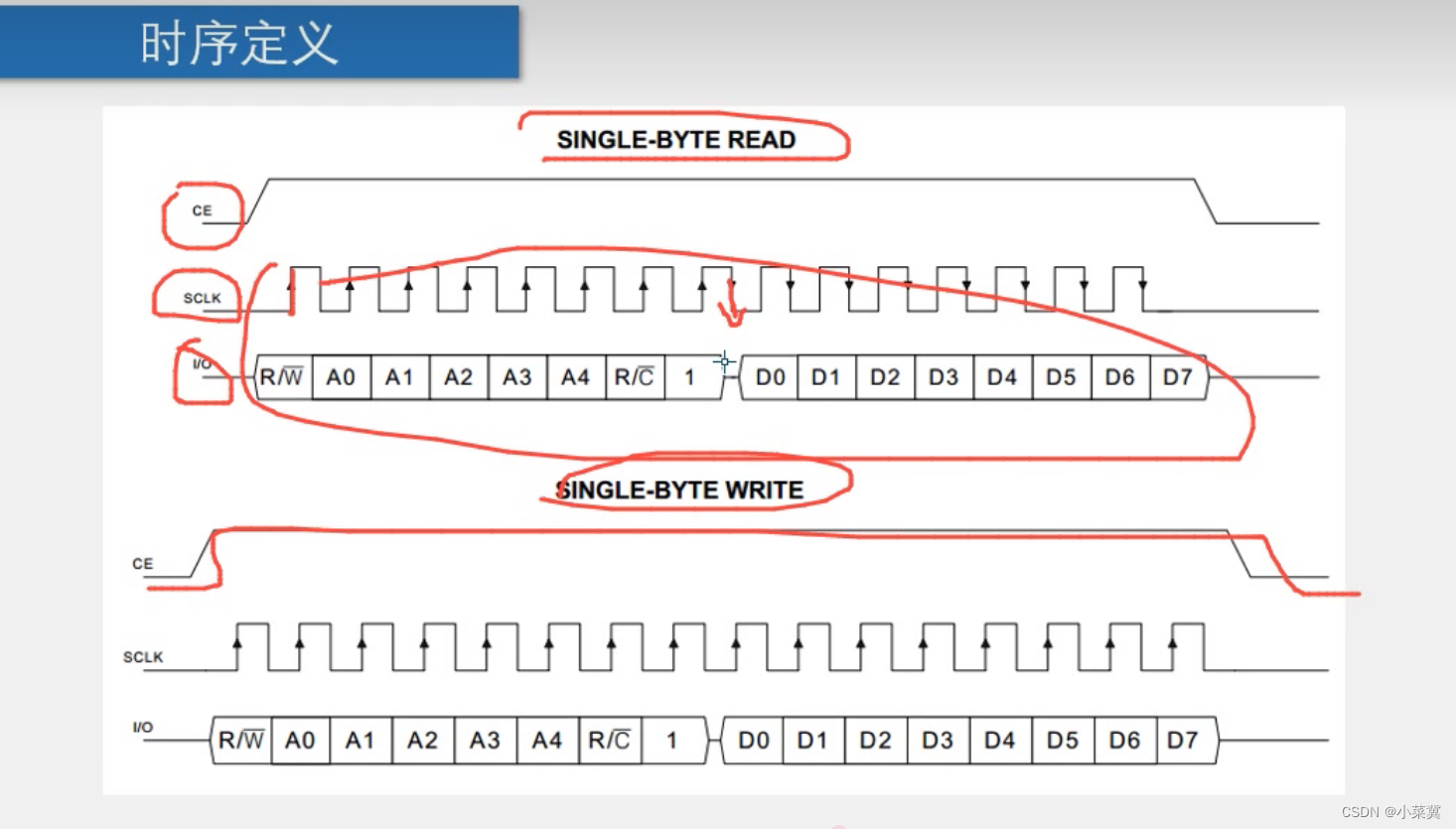

数据 上升沿写入， 下降沿输出（与SPI通信接口相似）

不断给出上升沿、下降沿，使得数据输入

单字节写模式：

先发最低位，

操作完后，CE 置 0；

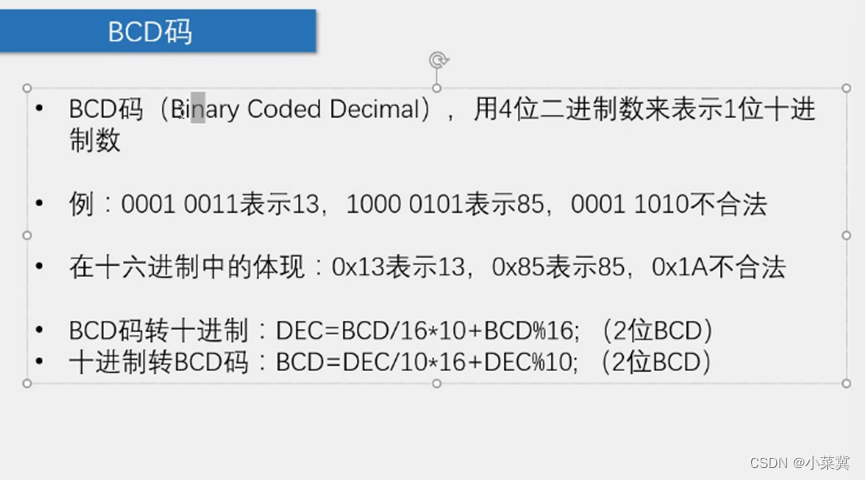

BCD码

代码演示：

DS1302.C
#include <REGX52.H>

//引脚定义
sbit DS1302_SCLK=P3^6;
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;

//寄存器写入地址/指令定义
#define DS1302_SECOND		0x80
#define DS1302_MINUTE		0x82
#define DS1302_HOUR			0x84
#define DS1302_DATE			0x86
#define DS1302_MONTH		0x88
#define DS1302_DAY			0x8A
#define DS1302_YEAR			0x8C
#define DS1302_WP			0x8E

//时间数组，索引0~6分别为年、月、日、时、分、秒、星期
unsigned char DS1302_Time[]={23,07,02,12,59,55,6};

/**
  * @brief  DS1302初始化
  * @param  无
  * @retval 无
  */
void DS1302_Init(void)
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}

/**
  * @brief  DS1302写一个字节
  * @param  Command 命令字/地址
  * @param  Data 要写入的数据
  * @retval 无
  */
void DS1302_WriteByte(unsigned char Command,Data)
{
	unsigned char i;
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	for(i=0;i<8;i++)
	{
		DS1302_IO=Data&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	DS1302_CE=0;
}

/**
  * @brief  DS1302读一个字节
  * @param  Command 命令字/地址
  * @retval 读出的数据
  */
unsigned char DS1302_ReadByte(unsigned char Command)
{
	unsigned char i,Data=0x00;
	Command|=0x01;	//将指令转换为读指令
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
		DS1302_SCLK=0;
		DS1302_SCLK=1;
	}
	for(i=0;i<8;i++)
	{
		DS1302_SCLK=1;
		DS1302_SCLK=0;
		if(DS1302_IO){Data|=(0x01<<i);}
	}
	DS1302_CE=0;
	DS1302_IO=0;	//读取后将IO设置为0，否则读出的数据会出错
	return Data;
}

/**
  * @brief  DS1302设置时间，调用之后，DS1302_Time数组的数字会被设置到DS1302中
  * @param  无
  * @retval 无
  */
void DS1302_SetTime(void)
{
	DS1302_WriteByte(DS1302_WP,0x00);
	DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10);//十进制转BCD码后写入
	DS1302_WriteByte(DS1302_MONTH,DS1302_Time[1]/10*16+DS1302_Time[1]%10);
	DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);
	DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);
	DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);
	DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);
	DS1302_WriteByte(DS1302_DAY,DS1302_Time[6]/10*16+DS1302_Time[6]%10);
	DS1302_WriteByte(DS1302_WP,0x80);
}

/**
  * @brief  DS1302读取时间，调用之后，DS1302中的数据会被读取到DS1302_Time数组中
  * @param  无
  * @retval 无
  */
void DS1302_ReadTime(void)
{
	unsigned char Temp;
	Temp=DS1302_ReadByte(DS1302_YEAR);
	DS1302_Time[0]=Temp/16*10+Temp%16;//BCD码转十进制后读取
	Temp=DS1302_ReadByte(DS1302_MONTH);
	DS1302_Time[1]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DATE);
	DS1302_Time[2]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_HOUR);
	DS1302_Time[3]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_MINUTE);
	DS1302_Time[4]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_SECOND);
	DS1302_Time[5]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DAY);
	DS1302_Time[6]=Temp/16*10+Temp%16;
}

DS1302.H
//外部可调用时间数组，索引0~6分别为年、月、日、时、分、秒、星期
extern unsigned char DS1302_Time[];

void DS1302_Init(void);
void Ds1302_WriteByte(unsigned char Command, Date);
unsigned char DS1302_ReadByte(unsigned char command);
void DS1302_SetTime(void);
void DS1302_ReadTime(void);

#endif

//main
#include <REGX52.H>
#include "LCD1602.H"
#include "DELAY.H"
#include "DS1302.h"

unsigned char Second;
void main()
{
	LCD_Init();
	DS1302_Init();
	//LCD_ShowString(1, 1, "hello world");
	//DS1302_WriteByte(0x8E, 0x00); //解除写保护状态
	LCD_ShowString(1,1,"  -  -  ");//静态字符初始化显示
	LCD_ShowString(2,1,"  :  :  ");
	//DS1302_WriteByte(0x80,0x03);
	DS1302_SetTime();


	while(1)
	{
		/*
		Second = DS1302_ReadByte(0x81);
		//LCD_ShowNum(2, 1, Second, 3);//使用该语句是，由于BCD编码，导致9后突变为16，使用HEXNUM语句可解决该情况
		LCD_ShowNum(2, 1, Second/16*10 + Second % 16, 3);
		*/
		DS1302_ReadTime();//读取时间
		LCD_ShowNum(1,1,DS1302_Time[0],2);//显示年
		LCD_ShowNum(1,4,DS1302_Time[1],2);//显示月
		LCD_ShowNum(1,7,DS1302_Time[2],2);//显示日
		LCD_ShowNum(2,1,DS1302_Time[3],2);//显示时
		LCD_ShowNum(2,4,DS1302_Time[4],2);//显示分
		LCD_ShowNum(2,7,DS1302_Time[5],2);//显示秒

	}
}

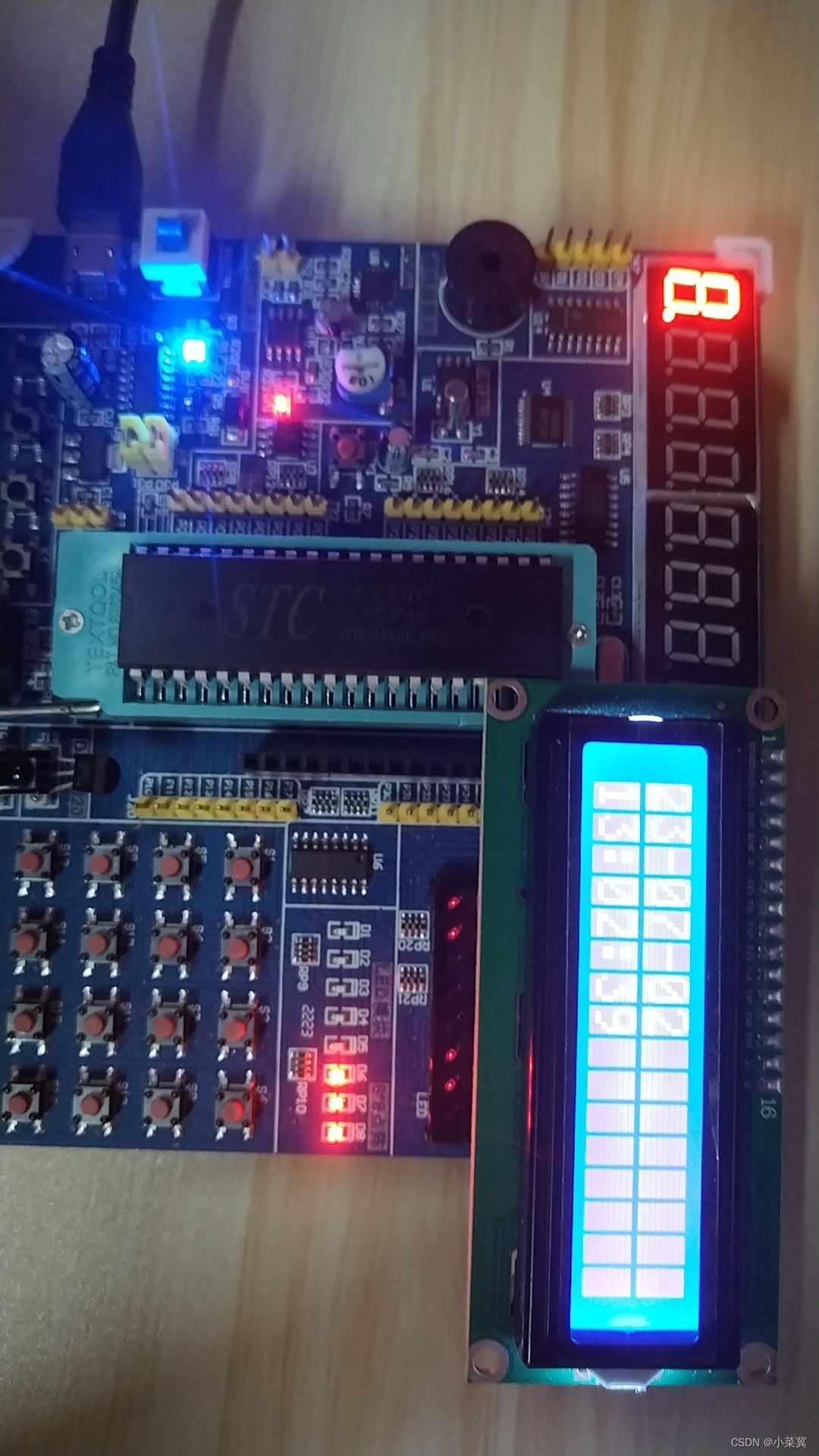

运行图片
