【数电笔记】09-逻辑代数的基本定律、常用公式

已于 2023-12-03 15:44:09 修改
阅读量584 收藏 12
点赞数 10
分类专栏： 数电 文章标签： 笔记
于 2023-12-01 22:58:27 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/2201_75902080/article/details/134745401
版权

目录

说明：

逻辑代数的基本定律

1. 常量间的运算

2. 逻辑变量与常量的运算

3. 与普通代数相似的定律

4. 摩根定律（反演律）

5. 等式证明方法例题

逻辑代数的常用公式

1. 吸收律

2. 冗余律

3. 示例应用

4. 关于异或运算的一些公式

​编辑

说明：

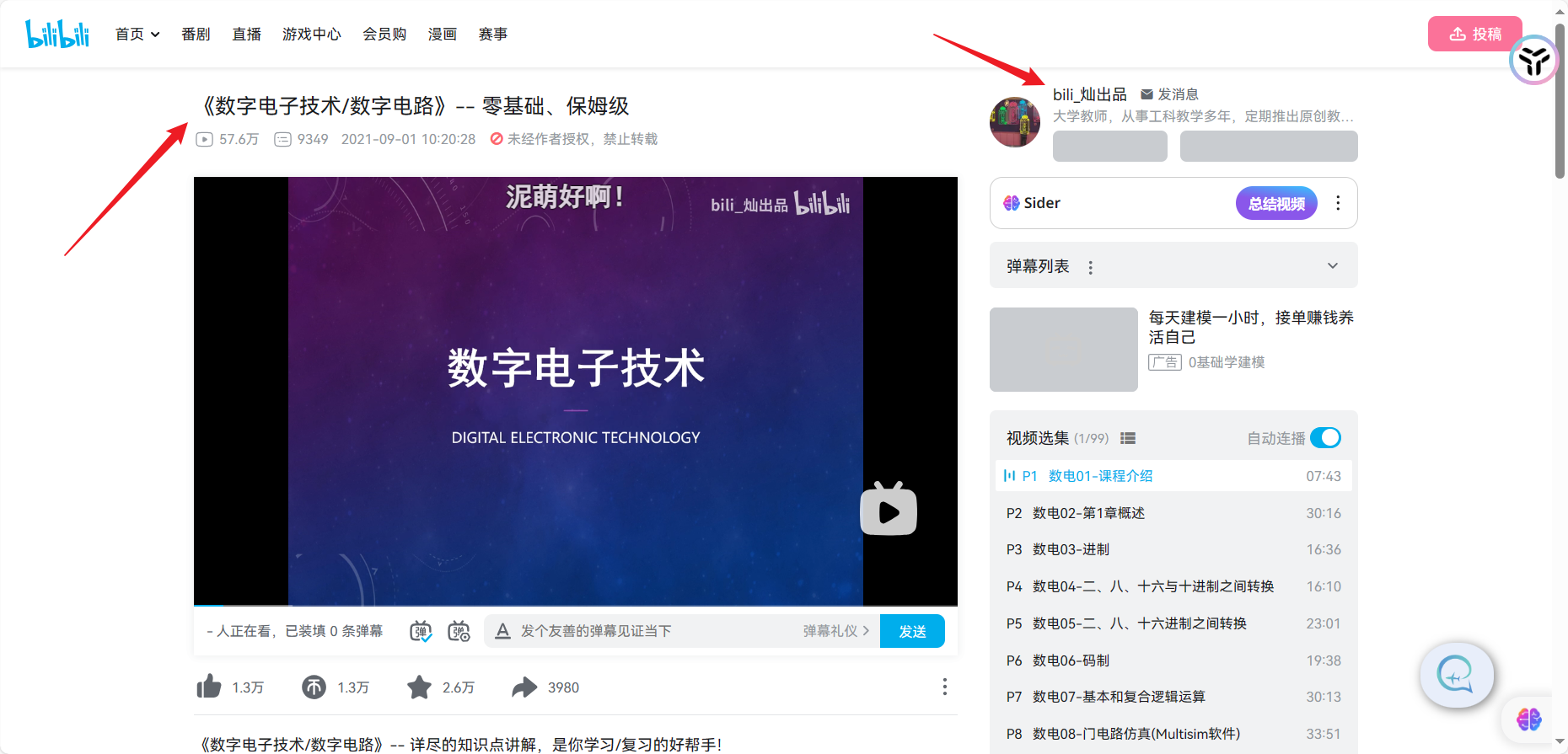

  • 笔记配套视频来源：B站；
  • 本系列笔记并未记录所有章节，只对个人认为重要章节做了笔记；
  • 标题前面的数字标号就是对应的视频章节，请大家自行对应学习。

image-20231117142312508

逻辑代数的基本定律

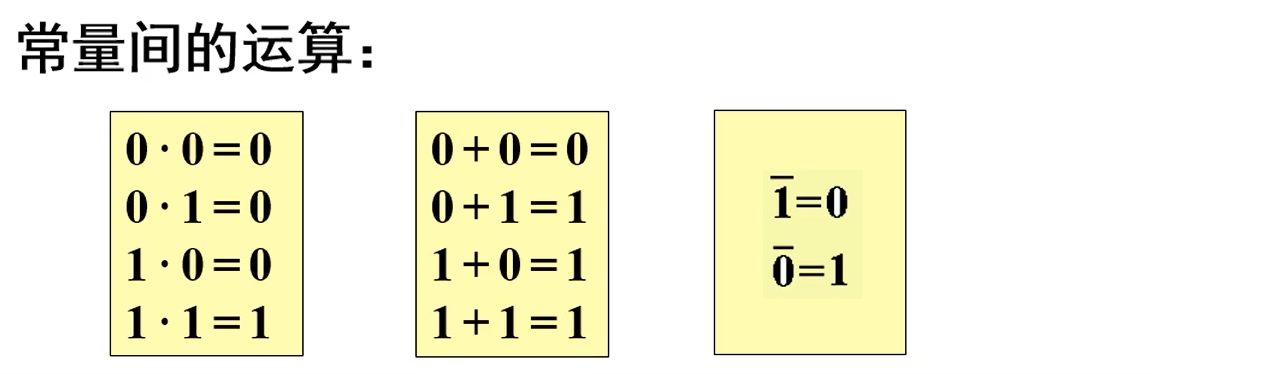

1. 常量间的运算

image-20231117153201648

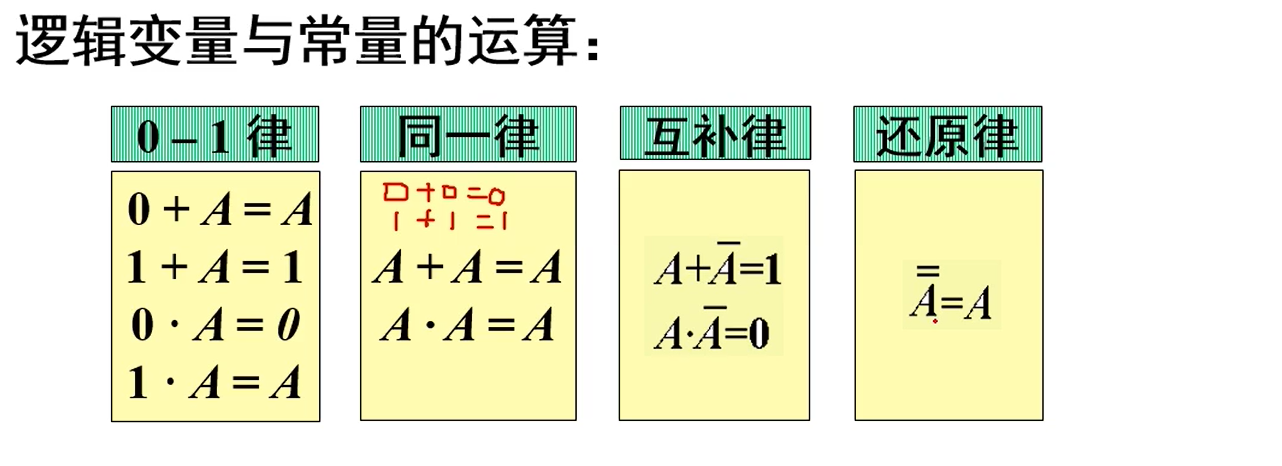

2. 逻辑变量与常量的运算

image-20231117153336773

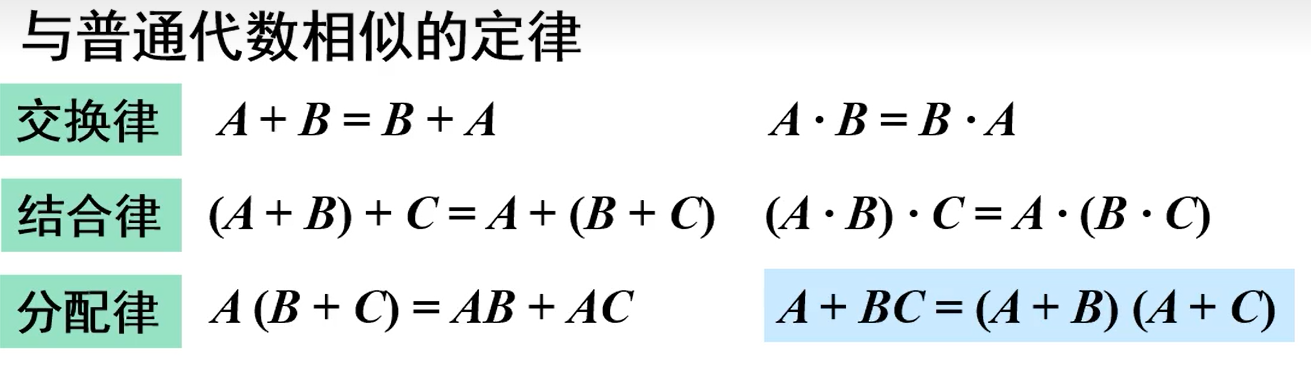

3. 与普通代数相似的定律

image-20231117153727242

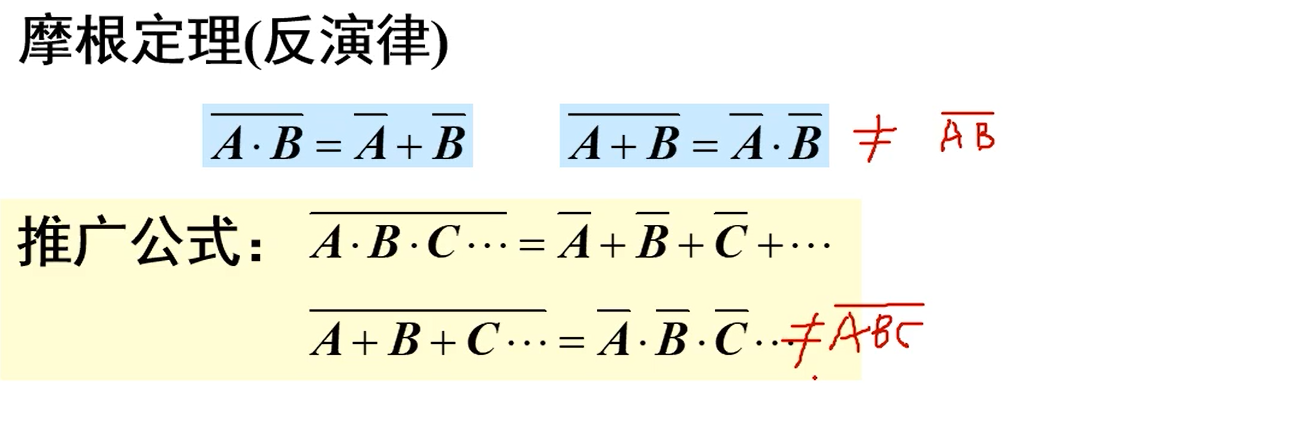

4. 摩根定律（反演律）

image-20231117153924297

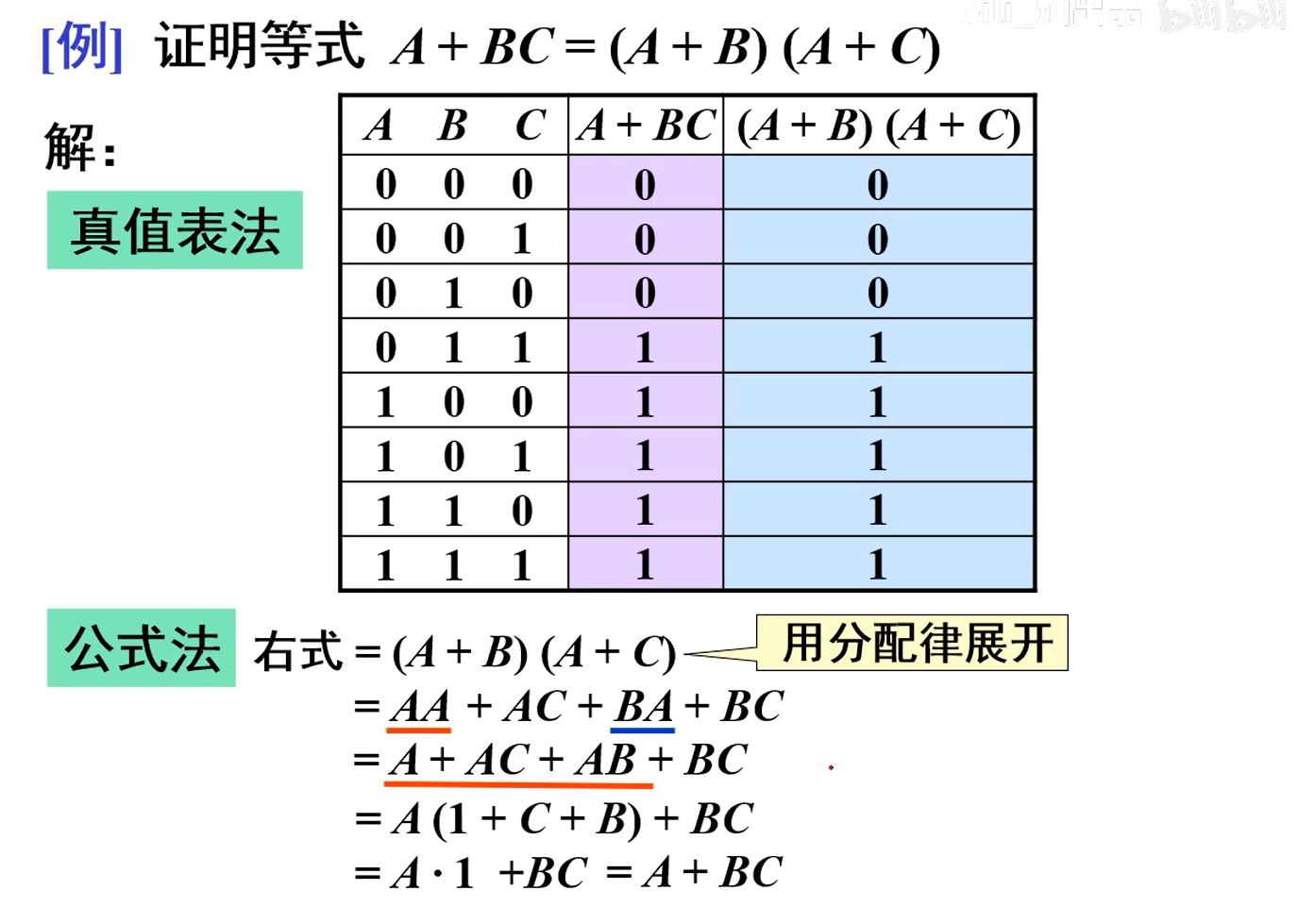

5. 等式证明方法例题

image-20231117154120130

逻辑代数的常用公式

1. 吸收律

image-20231117155124684

2. 冗余律

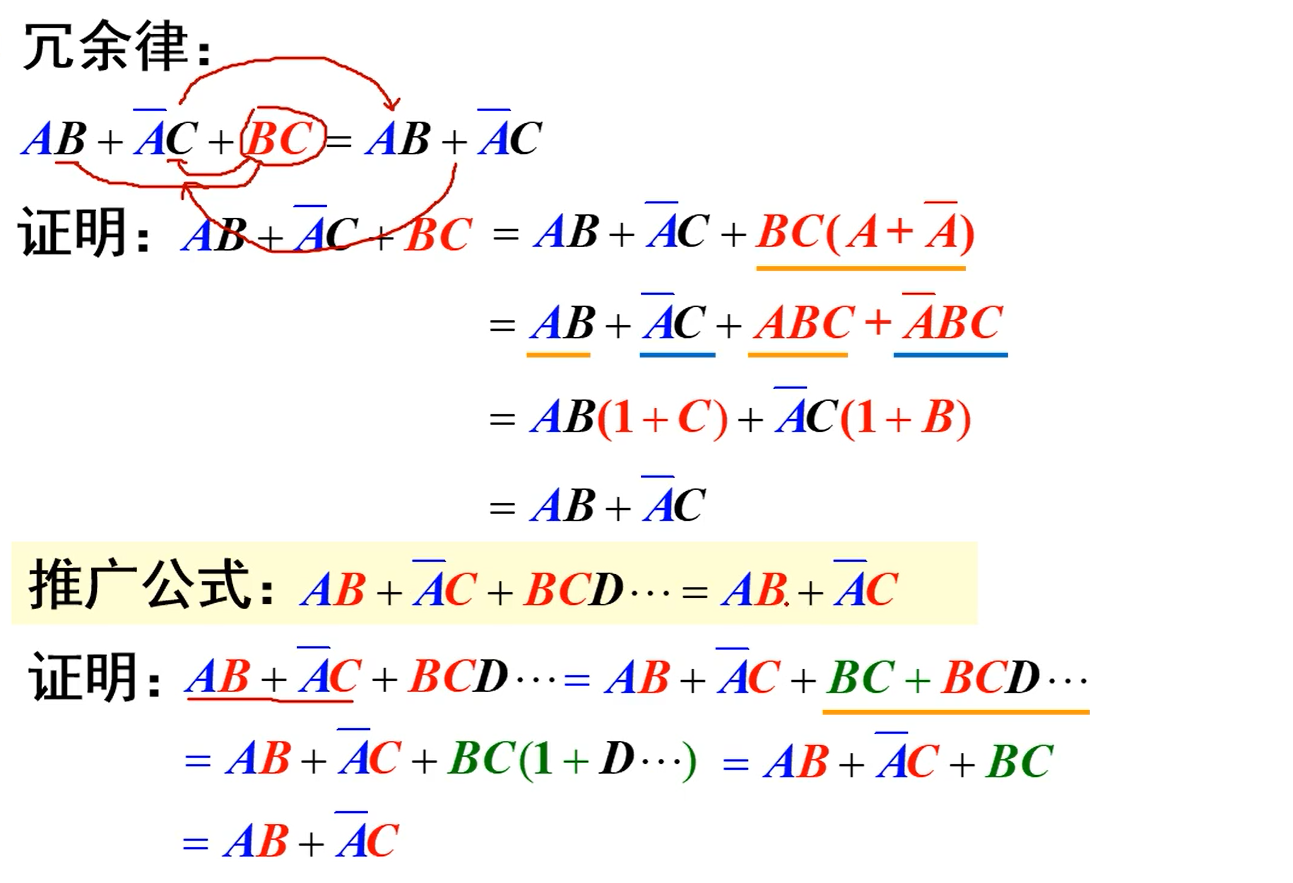

image-20231117155408211

3. 示例应用

image-20231117161916970

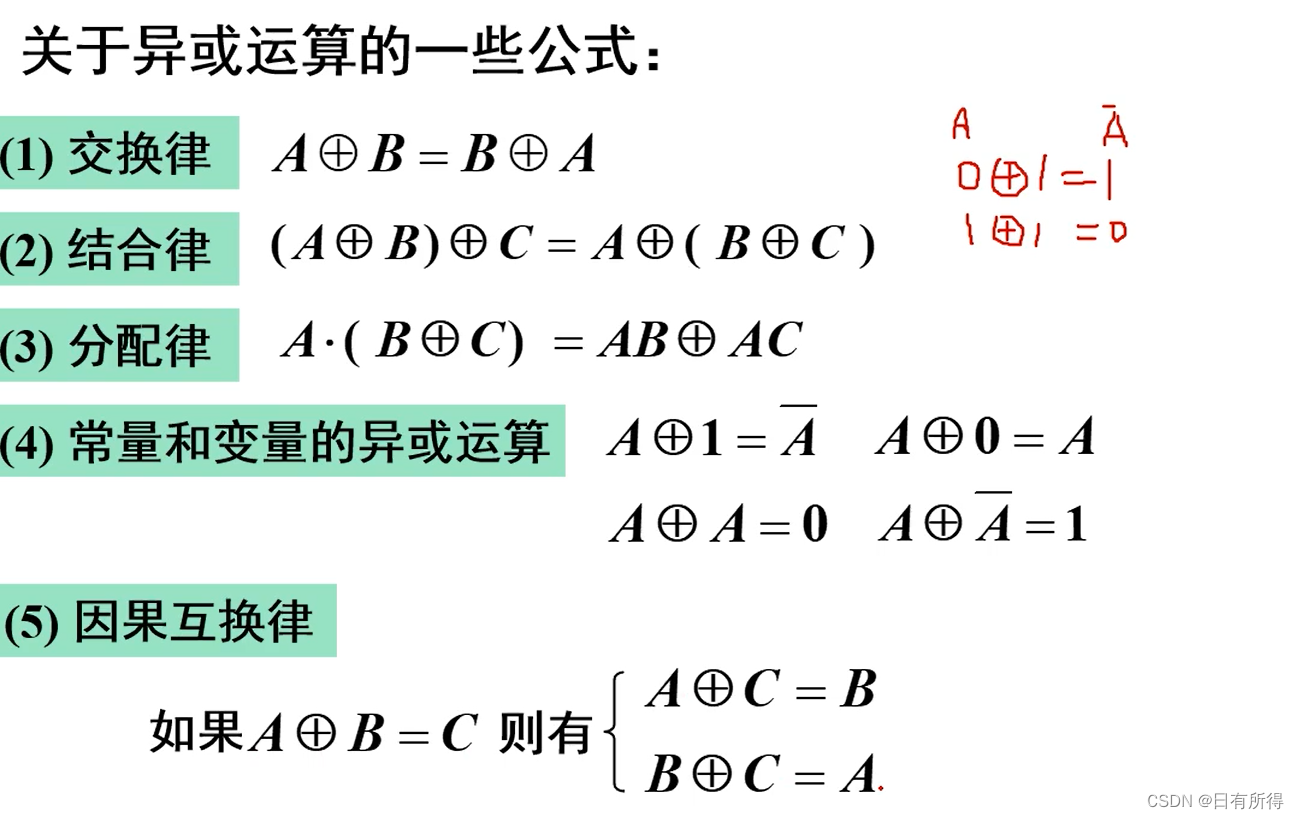

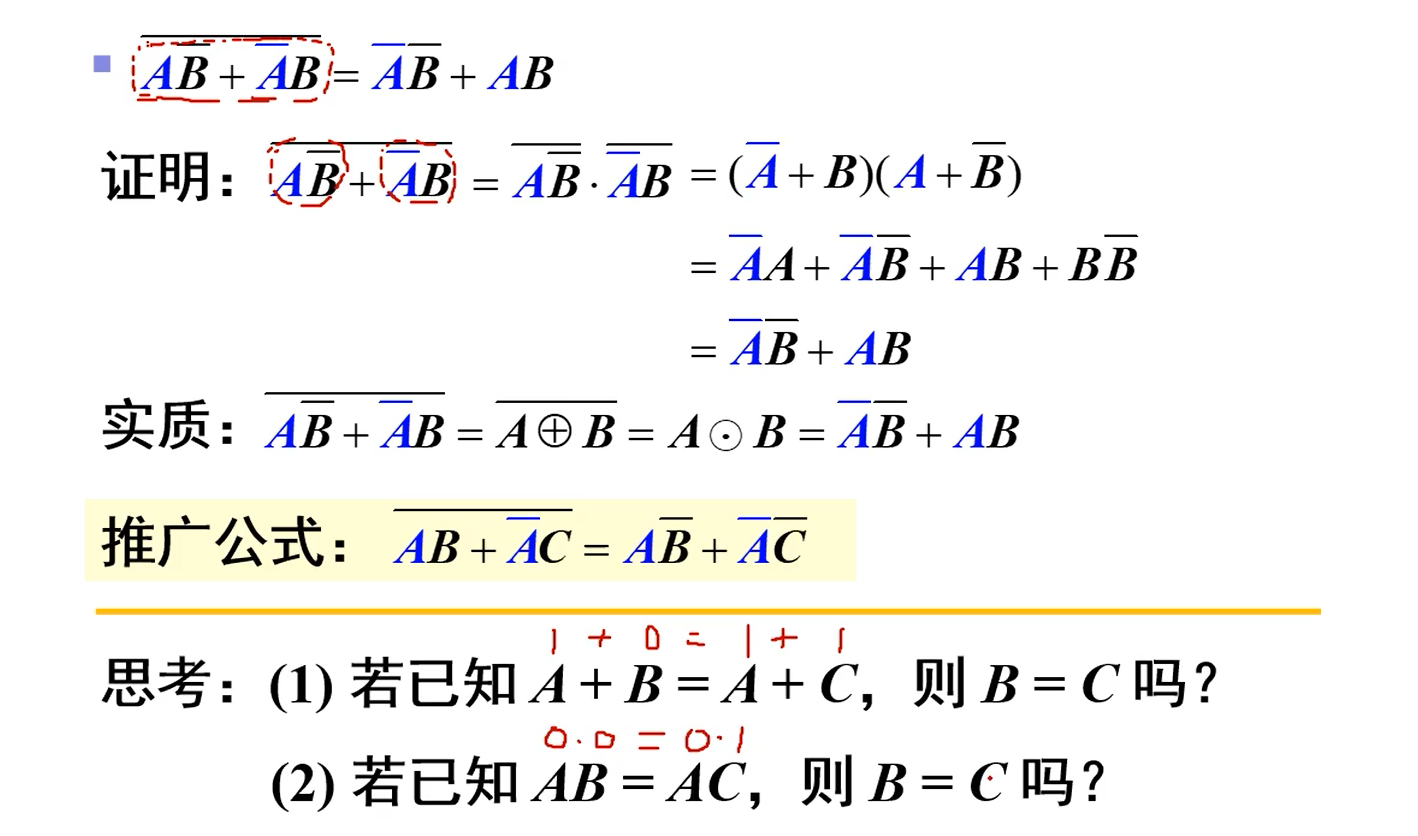

4. 关于异或运算的一些公式
