Chisel 语法总结（持续更新）

前言

本文是笔者学习过程中总结的笔记，会随着学习过程不断更新
欢迎点赞收藏，长期翻看~

变量命名法

camelCase（驼峰命名法）
函数和变量都是小写开头，而类（类型），比如模块名，就使用大写开头。
例如：cntReg

变量的定义与赋值

• scala的变量类型
  • val 不可变变量==（chisel中使用）==
  • var 可变变量（了解即可）
  • 例如val number = Wire(UInt())
  • 如果val number = a | b ，则val的值不能再由=或：=来更改，只能由这个表达式中的a和b来更改
• 变量赋值
  • number := 10.U
  • 注意区分定义的 =

三种信号类型

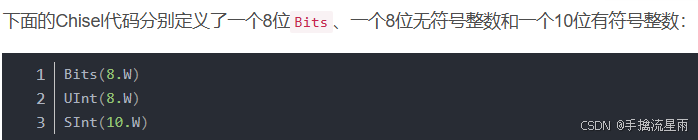

• Bits、UInt和SInt

• W用来定义位宽

• 有符号整数编码方式为二进制补码

常量

• 此处用10进制表示

• 同时可以定义宽度

  • .W不能省略，有另一层含义

  • 可以不定义宽度，则编译器会自动帮你判断合适的宽度

  • 但是推荐自己显式定义好宽度

• 用其他进制表示

  • 用字符串的形式表现，第一位为进制

  • h为16进制，o为8进制，b为2进制

  • 下划线 _ 用于分割，编译时会省略

逻辑值 Bool型

• 定义变量：

Bool()

• 定义常量

true.B
false.B

位运算符

操作符	描述	数据类型
&	按位与	UInt、SInt、Bool
|	按位或	UInt、SInt、Bool
^	按位异或	UInt、SInt、Bool
~	按位取反	UInt、SInt、Bool
<<	左移（左移都是低位补0）	UInt、SInt
>>	对于UInt是逻辑右移，对于SInt是算术右移	UInt、SInt

算数右移：右移后最高位（符号位）要保持不变
逻辑右移：右移后最高位直接补0

算术运算符

操作符	描述	数据类型
+或+%	加（不保留进位）	UInt、SInt
+&	加（保留进位）	UInt、SInt
-或-%	减（不保留进位）	UInt、SInt
-&	减（保留进位）	UInt、SInt
*	乘	UInt、SInt
/	除	UInt、SInt
%	取余	UInt、SInt

• 位宽

1. 对于加减法，结果宽度为操作数中最宽的那个宽度；
2. 对于乘法，结果宽度为操作数的宽度之和；
3. 对于除法和取余，结果宽度通常为被除数的宽度；

逻辑运算符

操作符	描述	数据类型
&&	逻辑与	Bool
| |	逻辑或	Bool
!	逻辑非	Bool

比较运算符

（等于、不等于与其他语言不同）

操作符	描述	数据类型
>	大于	UInt、SInt，返回Bool
>=	大于等于	UInt、SInt，返回Bool
<	小于	UInt、SInt，返回Bool
<=	小于等于	UInt、SInt，返回Bool
===	等于	UInt、SInt，返回Bool
=/=	不等于	UInt、SInt，返回Bool

规约运算符（逐位运算）

最高位与次高位运算，再与次次高位运算，直至算出最后一个结果为止

操作符	描述	数据类型
.andR	与规约	UInt、SInt，返回Bool
.orR	或规约	UInt、SInt，返回Bool
.xorR	异或规约	UInt、SInt，返回Bool

位字段操作符

操作符	描述	数据类型
x(n)	提取第n位	UInt、SInt，返回Bool
x(end, start)	提取第start到第end位	UInt、SInt，返回UInt
Fill(n, x)	位向量x复制n次	UInt，返回UInt
a ## b	位向量拼接（不推荐使用）	UInt、SInt，返回UInt
Cat(a, b, ...)	位向量拼接	UInt、SInt，返回UInt

2-1多路选择器

• val y = Mux(sel, a, b)
• sel为选择信号，为1时选择a，为0时选择b

硬件类型

寄存器型（Reg型）

• 定义寄存器

1. 带初始值的寄存器

//0.U为寄存器的复位值，8.W为位宽
val reg = RegInit(0.U(8.W))

//reg为输入
reg:= inVal

2. 带输入和初始值的寄存器
   val bothReg = RegNext(d, 0.U)
   （d为输入，0.U为初始值常数）

3. 什么都没有的寄存器

//只规定了存储的变量类型 和 位宽
val delayReg = Reg(UInt(4.W))

//delayIn为输入
delayReg := delayIn

4. 带使能的寄存器

//inVal为输入，0.U为初始值
//4.W为数据位宽，enable为使能
val resetEnableReg2 = RegEnable(inVal, 0.U(4.W), enable)

5. 寄存器组

val lotsOfRegs = RegInit(Vec(10, UInt(32.W)))

• 寄存器的输入
  reg := d

• 寄存器的输出
  val q = reg

• 寄存器的时钟
  自动连接到全局时钟，上升沿触发

• 寄存器的复位
  自动连接到全局reset，同步复位

线网型（Wire型）

• 定义线网型变量
  val number = WireDefault(10.U(4.W))
  (10.U为默认值，4.W为位宽)
  或
  val number = Wire(UInt())
  (UInt为类型，但此处没有规定默认值，不推荐使用)
• 线网的赋值
  number := 10.U

输入输出型（IO型）

命名规范：”xxIO“ ， ”xx“为名字，”IO“表示类型

//定义一个变量xxIO，用IO函数来定义
//其中的输入输出端口为Bundle定义的两个变量
val xxIO = IO(new Bundle {
    val in_a = Input(UInt(8.W))
    val out_b = Output(UInt(8.W))
})

规范：
可以将相关的IO用同一个Bundle，将IO口进行分类，
最后再由一个总的Bundle来包裹起来

Bundle类型（捆绑包）（面向对象）

• 定义

//定义一个类来定义一个bundle（也就是一组信号的集合）
//这个类拓展自`Bundle`类
class Channel() extends Bundle {
    val data = UInt(32.W)
    val valid = Bool()
}

• 使用

//定义一个wire型变量ch，且类型为Channel
val ch = Wire(new Channel())

//将ch中的对象data赋值为123.U
ch.data := 123.U

//将ch中的对象valid赋值为true.B
ch.valid := true.B

//获取ch中对象的值
val b = ch.valid

Vec类型 （向量）

• 定义

//定义一个wire变量，类型为向量
//该向量有三个元素，且三个元素的类型都为UInt，位宽都为4
val v = Wire(Vec(3, UInt(4.W)))

//将wire型向量的第0位赋值位1.U
v(0) := 1.U
//将wire型向量的第1位赋值位3.U
v(1) := 3.U
//将wire型向量的第2位赋值位5.U
v(2) := 5.U

//定义一个常数idx，值为1.U，位宽为2.W
val idx = 1.U(2.W)
//定义一个变量a，值为向量v的第idx位
val a = v(idx)

输入输出翻转

Flipped可以将Bundle中的Input、Output类型对调 翻转

//定义一个名为OutIO的Bundle
class OutIO extends Bundle {
    val instr = Output(UInt(32.W))
    val pc = Output(UInt(32.W))
}
//定义一个InIO
//其值为：
//class InIO extends Bundle {
//    val instr = Input(UInt(32.W))
//    val pc = Input(UInt(32.W))
//}
val InIO = Flipped(new OutIO())

整体连接 （Bulk Connection）<>

• 可以将bundle中同名的元素相连
• 符号两边的bundle中的元素，必须名字、数量相同

使用示例

//导入必须的包
import chisel3._
import chisel3.util._

//定义Fetch模块和Decode模块共有的IO口
//也就是Fetch将输出，而Decode将输入的口
class FetchDecodeIO extends Bundle {
    val instr = Output(UInt(32.W))
    val pc = Output(UInt(32.W))
}

//定义Fetch模块
class Fetch extends Module {

	//定义io口
    val io = IO(new Bundle {

		//定义两个模块共有的部分
        val fetchdecodeIO = new FetchDecodeIO()

        val a = Input(UInt(32.W))
        val b = Input(UInt(32.W))
    })
    // fetch阶段的实现省略
    io.fetchdecodeIO.instr := io.a
    io.fetchdecodeIO.pc := io.b
}

//定义Decode模块和Execute模块共有的IO口
class DecodeExecuteIO extends Bundle {
    val aluOp = Output(UInt(5.W))
    val regA = Output(UInt(32.W))
    val regB = Output(UInt(32.W))
}

class Decode extends Module {
    val io = IO(new Bundle {
	    //Flipped表示将Input和Output对调
	    //此处因为对于Fetch来说是Output
	    //对于Decode来说是Input，所以要对调以下
        val fetchdecodeIO = Flipped(new FetchDecodeIO())
        val decodeexecuteIO = new DecodeExecuteIO()
    })
    // decode阶段的实现省略
    io.decodeexecuteIO.aluOp := io.fetchdecodeIO.instr(5, 0)
    io.decodeexecuteIO.regA := io.fetchdecodeIO.instr
    io.decodeexecuteIO.regB := io.fetchdecodeIO.pc
}

//定义Decode模块和Execute模块共有的IO口
class ExecuteTopIO extends Bundle {
    val result1 = Output(UInt(32.W))
    val result2 = Output(UInt(32.W))
}

class Execute extends Module {
    val io = IO(new Bundle {
	    //此处将Decode传来的信号，定义为Input
        val decodeexecuteIO = Flipped(new DecodeExecuteIO())

        val executetopIO = new ExecuteTopIO()
    })
    // execute阶段的实现省略
    io.executetopIO.result1 := io.decodeexecuteIO.regA
    io.executetopIO.result2 := io.decodeexecuteIO.regB
}

class Top extends Module {
    val io = IO(new Bundle {
        val a = Input(UInt(32.W))
        val b = Input(UInt(32.W))

		//此处不反转是因为Excute是Top中的最后一个模块了
		//它的输出就是Top的输出
		//因此此处直接就是Output类型
        val executetopIO = new ExecuteTopIO()
    })

	//实例化三个模块
    val fetch = Module(new Fetch())
    val decode = Module(new Decode())
    val execute = Module(new Execute())

    fetch.io.a := io.a
    fetch.io.b := io.b

	//用<>将共有的信号链接
    fetch.io.fetchdecodeIO <> decode.io.fetchdecodeIO
    decode.io.decodeexecuteIO <> execute.io.decodeexecuteIO
    io.executetopIO <> execute.io.executetopIO
}

//创建函数入口
object MyModule extends App {
    // emitVerilog(new Count10(), Array("--target-dir", "generated"))
    println(getVerilogString(new Top()))
}

函数

在模块中定义

在模块中定义，只能在当前模块中使用

例如：

// 返回计数器的函数
def genCounter(n: Int) = {
    val cntReg = RegInit(0.U(8.W))
    cntReg := Mux(cntReg === n.U, 0.U, cntReg + 1.U)
    //最后一行是函数的返回值，这里返回的就是`cntReg`
    cntReg
}

// 可以直接用这个的函数创建各种不同上限的计数器
val counter10 = genCounter(n=10)
val counter99 = genCounter(n=99)

在object中定义

可以在其他地方使用

函数名为apply方法

这样定义的函数可以像chisel3内置的函数一样调用

package gencounter

import chisel3._

//object的名字就是调用的函数名
object genCounter {

    // 返回计数器的函数
    //函数名称为apply
def apply(n: Int) = {

    val cntReg = RegInit(0.U(32.W))

    cntReg := Mux(cntReg === n.U, 0.U, cntReg + 1.U)

    //最后一行是函数的返回值，这里返回的就是`cntReg`
    cntReg
}
}

使用

import gencounter.genCounter
//区别在这
val counterN =  gencounter.genCounter(n=8)

函数名为自定义名称

这样调用需要一层一层解引用

package gencounter

import chisel3._

//object的名字就是调用的函数名
object genCounter {

    // 返回计数器的函数
    //函数名称为mydef
def mydef(n: Int) = {

    val cntReg = RegInit(0.U(32.W))

    cntReg := Mux(cntReg === n.U, 0.U, cntReg + 1.U)

    //最后一行是函数的返回值，这里返回的就是`cntReg`
    cntReg
}
}

使用

import gencounter.genCounter
//区别在这
val counterN =  gencounter.genCounter.mydef(n=8)

BlackBox

作用

• 在chisel中例化用verilog写的模块

如何使用

//导入必须的包
import chisel3._
import chisel3.util._

//创建BlackBox类型
//Map 用来指定参数
class BUFGCE extends BlackBox(Map("SIM_DEVICE" -> "7SERIES")) {
	//所有的信号都要自己创建，包括clk和rst
	//而普通的Module模块则不需要创建clk和rst
    val io = IO(new Bundle {
        val I = Input(Clock())
        val CE = Input(Bool())
        val O = Output(Clock())
    })
}

//在Top模块中例化BlackBox
class Top extends Module {
    val io = IO(new Bundle {})

	//BlackBox的例化也用Module
    val bufgce = Module(new BUFGCE)
    // 连接BUFGCE的时钟输入端口到顶层模块的时钟信号
    bufgce.io.I := clock
}

生成如下verilog代码

module Top(
  input   clock,
  input   reset
);
  wire  bufgce_I; // @[hello.scala 18:24]
  wire  bufgce_CE; // @[hello.scala 18:24]
  wire  bufgce_O; // @[hello.scala 18:24]
  BUFGCE #(.SIM_DEVICE("7SERIES")) bufgce ( // @[hello.scala 18:24]
    .I(bufgce_I),
    .CE(bufgce_CE),
    .O(bufgce_O)
  );
  assign bufgce_I = clock; // @[hello.scala 20:17]
  assign bufgce_CE = 1'h0;
endmodule

可以不告诉chisel这个verilog文件在哪，毕竟到时候使用的是Verilog文件来仿真，则verilog们自己会找到自己的同类

注意事项

• BlackBox需要自行创建clk和rst，模块不会隐式帮你创建
• BlackBox类是不能直接测试的，必须要封装到测试代码中的一个类中

//创建一个正常的模块，内部就是BlackBox
class InlineAdder extends Module {
	//输入输出端口和BlackBox的一样
    val io = IO(new BlackBoxAdderIO)
    //在内部例化BlackBox
    val adder = Module(new InlineBlackBoxAdder)
    //将BlackBox的端口与外部正常模块的端口相连
    io <> adder.io
}

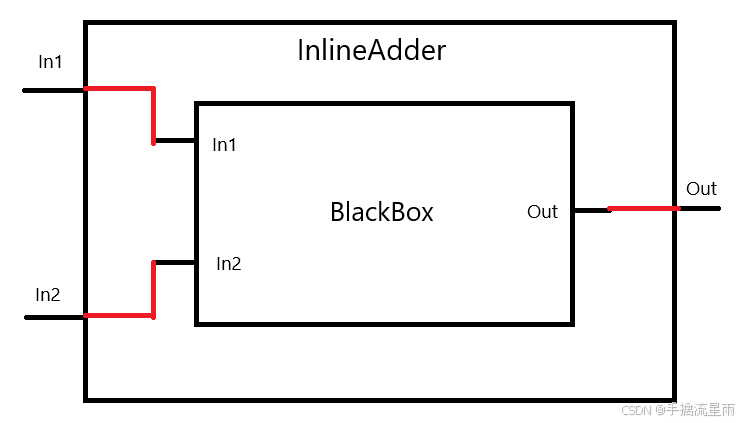

示意图：

switch-is 语句 （无优先级）

作用：

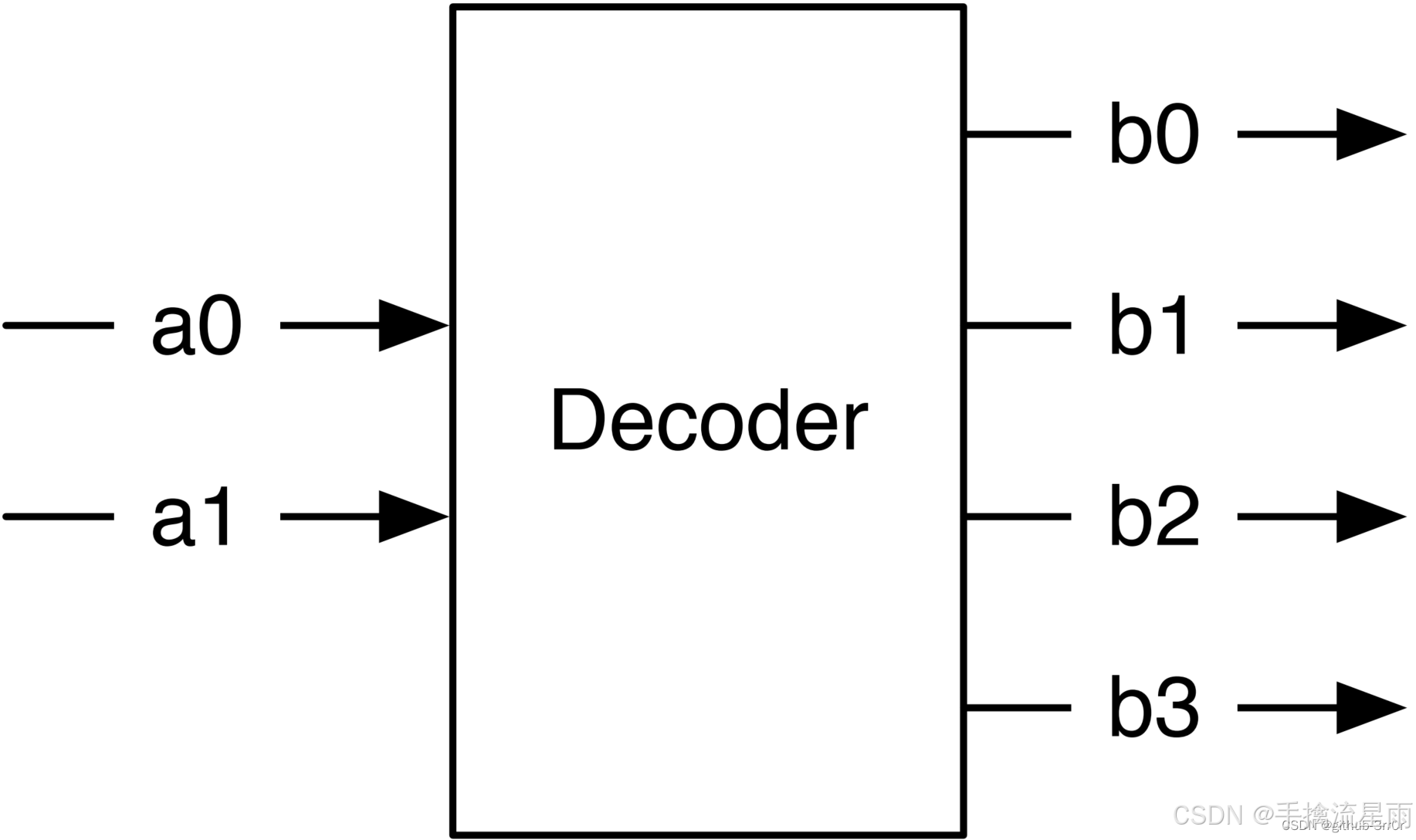

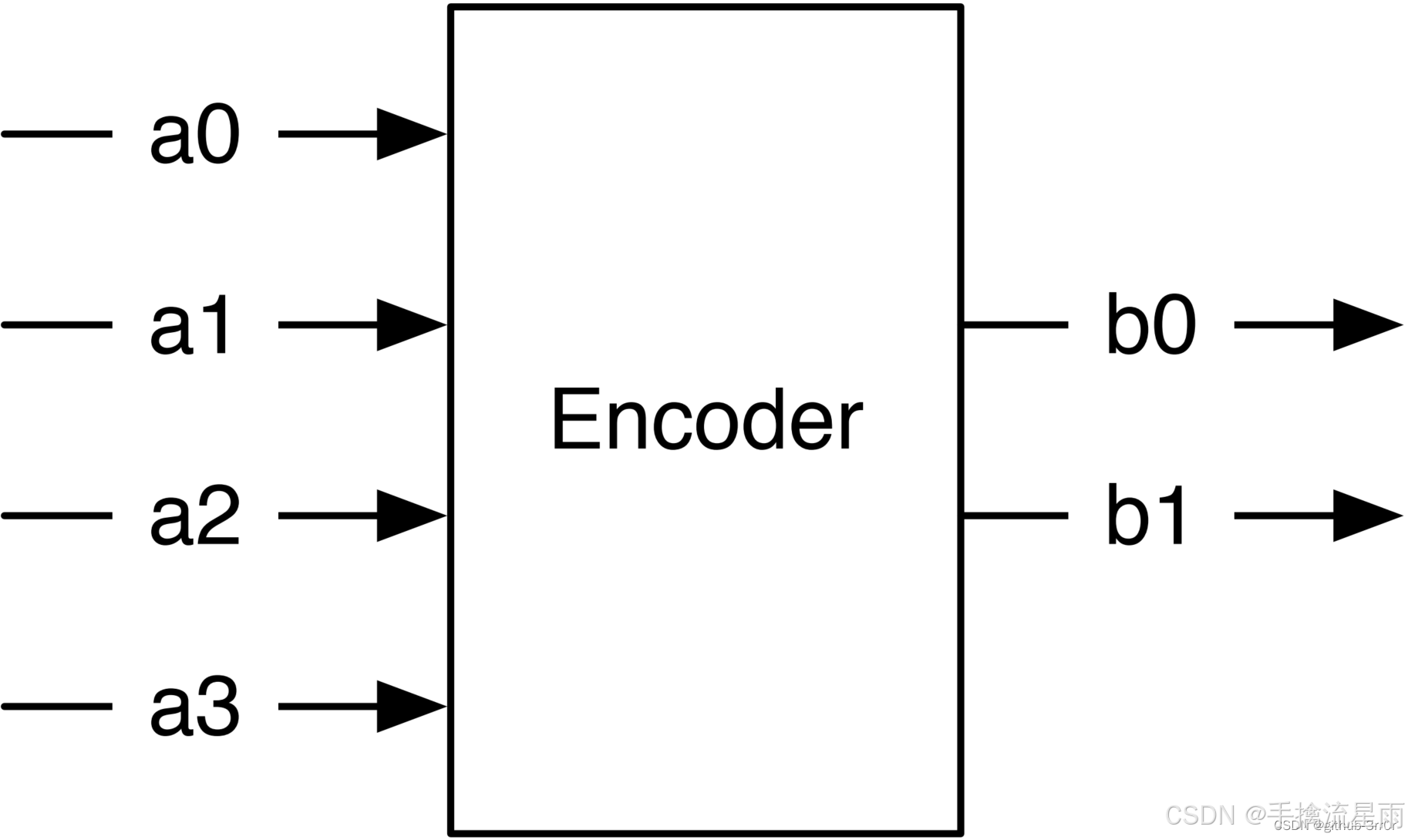

• 用于构造编码器、译码器

//定义一个支持四种算法的alu
class ALU extends Module {
    val io = IO(new Bundle {
        val a = Input(UInt(16.W))
        val b = Input(UInt(16.W))
        val fn = Input(UInt(2.W))
        val y = Output(UInt(16.W))
    })

    // ALU的默认输出值
    io.y := 0.U

    // 选择ALU的功能
    switch(io.fn) {
        is(0.U) {io.y := io.a + io.b}
        is(1.U) {io.y := io.a - io.b}
        is(2.U) {io.y := io.a | io.b}
        is(3.U) {io.y := io.a & io.b}
    }
}

无优先级的多路选择器（复用器）

• 通常使用case语句（verilog）实现，所有分支处于同一优先级（并行），综合之后会得到一个多路选择器。

有优先级的多路选择器（复用器）

• 通常使用if-else语句（verilog）或者条件赋值语句（？：）实现，分支之间具有优先级（串行），可以得到类似级联的结构，由if语句综合之后采用的元器件多于case语句运用的元器件。而且if语句由于是串行级联的结构，所造成的延时往往比case语句大，所以对于多路选择器而言，一般选择case语句会比if语句时序更好一些。

when/elsewhen/otherwise 语句（有优先级）

• 使用思想：
  • 要知道这个语句的结果是生成多路选择器
  • 与软件中的if-else不同

//使用when语句的变量必须为Wire类型
//赋初始值（默认值）为0.U
val w = WireDefault(0.U)

when (cond) {
    w := 1.U
} .elsewhen (cond2) {
    w := 2.U
} .otherwise {
    w := 3.U
}

注意事项：

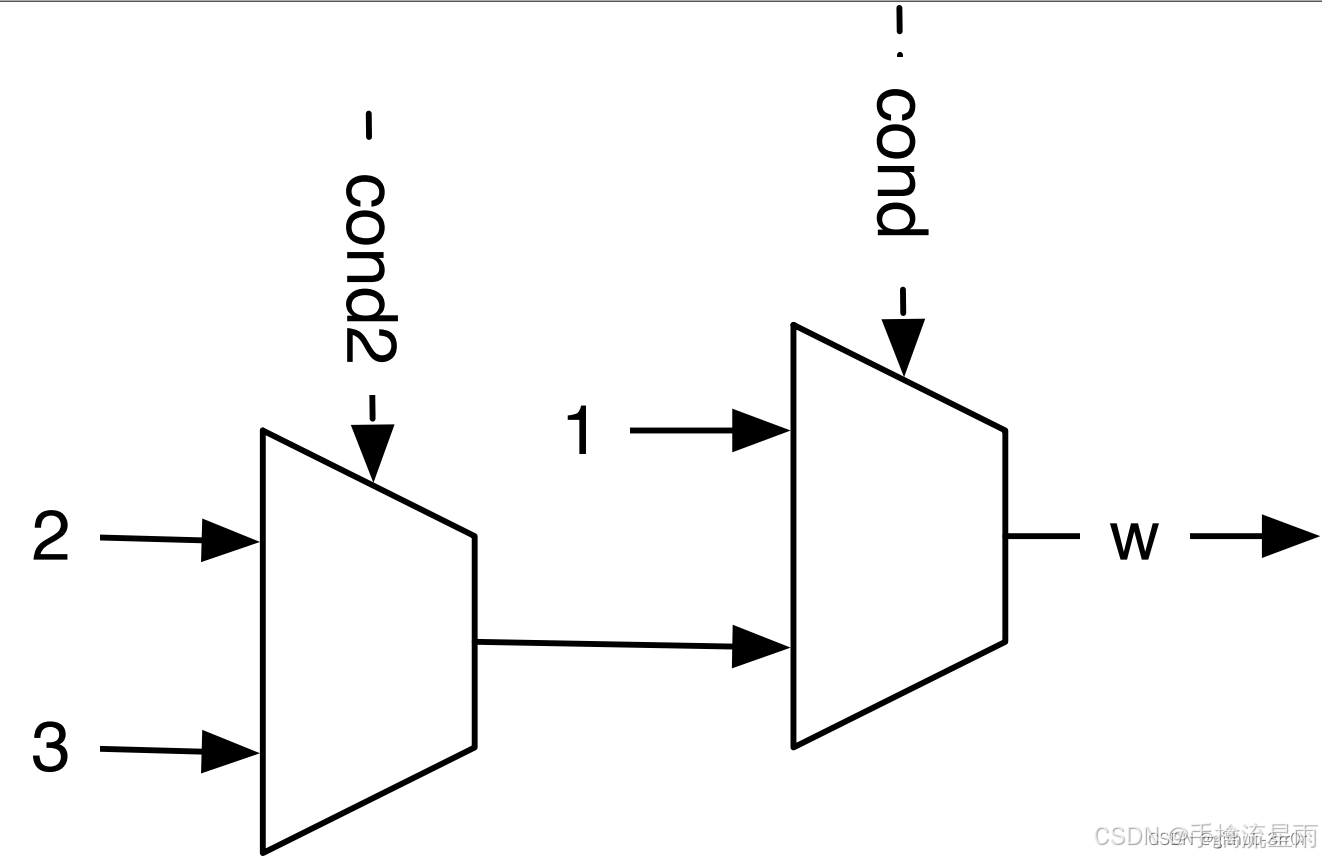

• when综合出的电路有优先级

  由图可知，第一个when的优先级比后面的elsewhen优先级高

计数器的实现

• 利用加法器和寄存器的组合，一起其他器件

Tips：用函数写一个计数器的函数，可以生成多种情况的计数器

基础计数器

//构造寄存器
val cntReg = RegInit(0.U(4.W))

//如果到达指定的值就重置，否则就+1
when(cntReg === N) {
	cntReg := 0.U
}
.otherwise {
	cntReg := cntReg + 1.U
}

事件计数器（有条件的计数器）

//构造寄存器
val cntEventsReg = RegInit(0.U(4.W))

//当event===1时，才+1
//含义：记录event为1的次数
when(event) {
    cntEventsReg := cntEventsReg + 1.U
}
//如果到了指定值就重置
.elsewhen(cntEventsReg === N) {
	cntReg := 0.U
}

从上到下计数

正常我们需要比较计数器和指定值是否相等，则需要比较每一位，但如果我们从N-2计数到-1，即除了-1，其他全都非负，那么只需要比较最高位是否为复数的符号位“1”即可，就可以优化性能

val cntReg = RegInit(N(8.W))

//当减到0时 就重置为N-2
when(cntReg(7)===1)
{
	cntReg := N-2
}
.otherwise
{
	cntReg := cntReg - 1.U
}

用计数器生成新的时序

//计数器：记录上升沿的次数
val tickCounterReg = RegInit(0.U(32.W))
//计数器重置的条件：记录了指定数量的上升沿
val tick = tickCounterReg === (N-1).U
//计数器如果符合条件就重置，否则就+1
tickCounterReg := Mux(tick, 0.U, tickCounterReg + 1.U)

//寄存器：用来充当新的时序
val lowFrequCntReg = RegInit(0.U(4.W))
//每隔N个周期tick就会为1，然后下个周期重置为0
when (tick) {
	//每N个时钟周期就+1
    lowFrequCntReg := lowFrequCntReg + 1.U
}

定时器

//定义定时器
val cntReg = RegInit(0.U(8.W))
//定时器结束计时的flag
val done = cntReg === 0.U

//定时器的输入值
next = WireDefault(0.U)
cntReg := next

//注意when有优先级
//如果有load信号，就将din加载进去，从下个周期开始定时
when(load) {
    next := din
}
//如果没有完成计时，就-1
.elsewhen (!done) {
    next := cntReg - 1.U
}
//其他情况下默认为0，不开始计时
.otherwise {
    next := 0.U
}

移位寄存器

以下有对 串行、并行 的 输入、输出 模式的解释

//定义寄存器
val shiftReg = Reg(UInt(4.W))
//选择串行输入还是并行输入
switch(func)
{
	//串行输入din，为即将移入寄存器的值
	is(0.U)
	{
		//cat将原寄存器的（2，0）和输入拼接为新的寄存器值
		shiftReg := Cat(shiftReg(2, 0), din)
	}

	//并行输入d，即对所有寄存器赋值
	is(1.U)
	{
		//允许加载信号时就加载信号
		when(load) {
			loadReg := d
		}
		//否则就移位，补零
		.otherwise {
			loadReg := Cat(0.U, loadReg(3, 1))
		}
	}
}

//串行输出，输出被移除的那个寄存器值
val dout = shiftReg(3)

//并行输出，输出所有寄存器的值
val q = shiftReg

内存

吃透Chisel语言.24.Chisel时序电路（四）——Chisel内存（Memory）详解_chisel syncreadmem-优快云博客

目前只需要用BlackBox并用DPI-C来实现

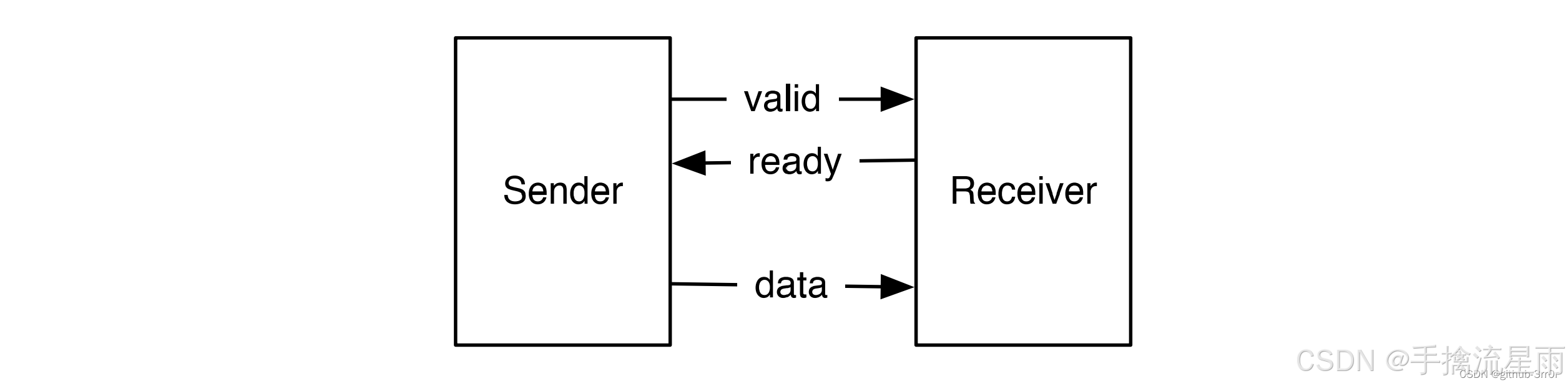

Ready-Valid 握手接口

Ready-Valid接口是一种简单的控制流接口，包含：

1. data：发送端向接收端发送的数据；
2. valid：发送端到接收端的信号，用于指示发送的数据是否有效；
3. ready：接收端到发送端的信号，用于指示是否可以接收数据；


//此包包含了DecoupledIO
import chisel3.util._

//chisel种内置的接口
val out = DecoupledIO(UInt(8.W))
//Flipped反转Input和Output
val in = Flipped(DecoupledIO(UInt(8.W)))

//DecoupledIO大概长这样
class DecoupledIO[T <: Data](gen: T) extends Bundle {
    val ready = Input(Bool())
    val valid = Output(Bool())
    val bits = Output(gen)
}

硬件生成器

必须的scala语法

Scala语句和Chisel语句不同

• 使用Scala语句就像写程序一样，一条一条运行，是硬件生成器
• 使用Chisel语句就是在描绘硬件，直接生成硬件，所有代码都是一起综合成verilog文件

变量类型

• val
  赋值后不能重新赋值

val zero = 0
//下面这一句会报错
zero = 1

• var
  赋值后可重新赋值

var x = 2
//不会报错
x = 3

for循环

//定义8位位宽的移位寄存器
val shiftReg = RegInit(0.U(8.W))

//将0号寄存器与输入相连
shiftReg(0) := inVal

//将0连1，1连2，.。。直到6连7
//i从1，一直循环到7
for (i <- 1 until 8) {
    shiftReg(i) := shiftReg(i-1)
}

if-else条件判断

for (i <- 0 until 10) {
	//Chisel中的等于为“===”
    if (i%2 == 0) {
        println(i + " is even")
    } else {
        println(i + " is odd")
    }
}

参数化

可变位宽

//定义位宽为参数n，类型为Int
class ParamAdder(n: Int) extends Module {
	val io = IO(new Bundle {
		//在此处位宽用n来替代
        val a = Input(UInt(n.W))
        val b = Input(UInt(n.W))
        val c = Output(UInt(n.W))
    })

    io.c := io.a + io.b
}

//将8作为参数传入，8会替代n
//显式定义参数
val add8 = Module(new ParamAdder(n=8))
val add16 = Module(new ParamAdder(n=16))

可变参数类型

//定义一个函数，可变参数类型
def myMux[T <: Data](sel: Bool, tPath: T, fPath: T): T = {
    val ret = WireDefault(fPath)
    //或者创建没有默认值的Wire
    //.cloneType可以提取fPath的类型
    //val ret = Wire(fPath.cloneType)
    when (sel) {
        ret := tPath
    }
    ret
}

//显式定义参数
//使用函数构造Mux，5.U为tPath,10.U为fPath
val resA = myMux(sel=selA, tPath=5.U, fPath=10.U)

//错误用法，tPath和fPath的类型应该一致
val resErr = myMux(sel=selA, tPath=5.U, fPath=10.S)

• [T <: Data]定义了类型参数T的集合是Data或Data的子集
• Data是Chisel类型系统的根类型
• myMux函数有三个参数，一个布尔值的条件，一个用于true路径的值，一个用于false路径的值。两个路径的值的类型都是T，T会在调用函数的时候给定。
• 定义一个线网默认值为fPath，如果条件为真的话就把值改为tPath。这种情况是经典的Mux函数，函数的结尾我们返回了Mux的硬件。

如果参数类型为Bundle

//定义一个Bundle
class ComplexIO extends Bundle {
    val d = UInt(10.W)
    val b = Bool()
}

//用Wire类型来创建Bundle
val tVal = Wire(new ComplexIO)
tVal.b := true.B
tVal.d := 42.U

val fVal = Wire(new ComplexIO)
fVal.b := false.B
fVal.d := 13.U

// 在Mux中使用Bundle类型
val resB = myMux(selB, tVal, fVal)

对Bundle参数化

//创建一个参数化的Bundle
//private val就是在这个Bundle种创建一个私有的变量
//有点像c语言里的函数变量
//如果不加private val，则dt只是形参
class Port[T <: Data](private val dt: T) extends Bundle {
    val address = UInt(8.W)
    //如果dt是形参，则不能这样写
    val data = dt.cloneType
}

//创建一个普通的Bundle
class Payload extends Bundle {
    val data = UInt(16.W)
    val flag = Bool()
}

//创建一个参数化的模块
class NocRouter2[T <: Data](dt: T, n: Int) extends Module {
    val io = IO(new Bundle {
        val inPort = Input(Vec(n, dt))
        val outPort = Output(Vec(n, dt))
    })
}

//new Port(new Payload)表示Port中的data是Bundle型的Payload，所以这是一个嵌套的Bundle
//而这个嵌套的Bundle又作为NocRouter2的参数，成为里面的数据dt
//最后用Module函数来实例化了这个模块
val router = Module(NocRouter2(new Port(new Payload), 2))
