一、引言

1、介绍计数器的概念及应用

计数器是一种数字电路，用于对事件或脉冲进行计数。它可以跟踪数量的增减，通常以二进制或十进制的形式表示。计数器在电子设备和计算机系统中具有广泛的应用，

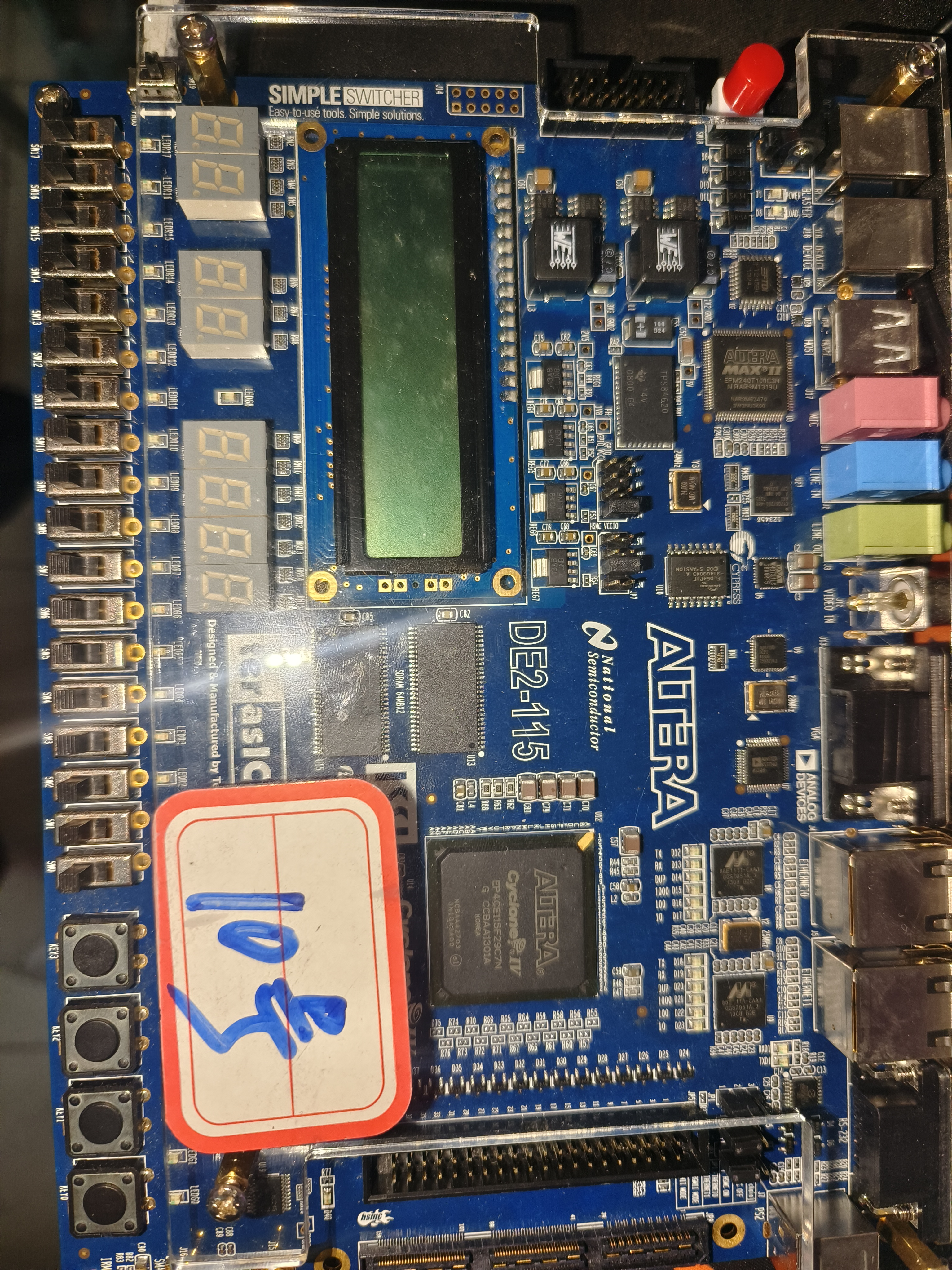

2、DE2-115 开发板的简介

DE2-115 开发板是 Altera（现为英特尔）推出的一款功能强大的 FPGA 开发平台，专用于数字系统设计与开发。它适合教育、学习和工程原型开发，以下是该开发板的一些主要特点和功能：

主要特点

FPGA 芯片：
- DE2-115 开发板搭载了 Altera 的 EP4CE115 FPGA 芯片，这是 Cyclone IV 系列的一部分，具有 115K 逻辑单元（LEs）。
- 支持丰富的 I/O 引脚可用于各种接口和外设。
丰富的 I/O 接口：
- 提供多种数字和模拟 I/O 连接，例如 LED、开关、七段显示器、声音输出（DAC）、摄像头接口等。
- 配备多个 USB 接口，方便与计算机进行数据传输和编程。
内存资源：
- 板载了 SDRAM（64MB）和 Flash 存储器（4MB），可用于存储数据和程序。
- 支持 EEPROM 存储，用于保存配置信息。
时钟源：
- 内置时钟源（50 MHz）和多个可选时钟输入，供设计中使用。
- 支持外部扩展时钟源。
模拟输入输出（ADC/DAC）：
- 板上集成了音频 DAC，用于音频处理应用。
- 提供模拟输入输出接口，便于传感器和其他模拟设备连接。

3、项目的目的和目标

在DE2-115板子上用 Verilog编程实现一个分秒计数器，并具备按键暂停、按键消抖功能

二、项目准备

硬件需求

DE2-115 开发板连接线

外部按键模块

软件需求

Quartus 软件

模拟工具（如 ModelSim）

三、分秒计数器的 Verilog 设计

设计模块结

构输入/输出端口定义

输入端口：

clk：系统时钟信号 (50MHz)。

raw_reset：复位信号，低电平有效。

raw_start_pause：启动/暂停信号，低电平有效。

输出端口：

hex3：分钟十位的七段显示输出。

hex2：分钟个位的七段显示输出，带小数点。

hex1：秒十位的七段显示输出。

hex0：秒个位的七段显示输出。

示例代码

module minute_second_counter (
    input wire clk,             // 50MHz输入时钟
    input wire raw_reset,       // 原始复位信号（高电平有效）
    input wire raw_start_pause, // 启动/暂停按键（高电平有效）
    output reg [7:0] hex3,      // 分钟十位（HEX3）
    output reg [7:0] hex2,      // 分钟个位（带小数点，HEX2）
    output reg [7:0] hex1,      // 秒十位（HEX1）
    output reg [7:0] hex0       // 秒个位（HEX0）
);

计数器逻辑实现

秒钟计数器

实现秒钟计数器逻辑，当秒钟达到 59 时，自动归零并增加分钟计数

分钟计数器

分钟计数器的逻辑与秒钟计数相似，达到 59 分时归零

示例代码

reg [3:0] min_t; // 分钟十位
reg [3:0] min_o; // 分钟个位
reg [3:0] sec_t; // 秒十位
reg [3:0] sec_o; // 秒个位

always @(posedge clk or posedge raw_reset) begin
    if (raw_reset) begin
        // 复位所有计数器
        min_t <= 0;
        min_o <= 0;
        sec_t <= 0;
        sec_o <= 0;
    end else if (one_second_enable) begin
        if (sec_o == 9) begin
            sec_o <= 0;
            if (sec_t == 5) begin
                sec_t <= 0;
                if (min_o == 9) begin
                    min_o <= 0;
                    min_t <= (min_t == 5) ? 0 : min_t + 1; // 短时间防溢出
                end else begin
                    min_o <= min_o + 1;
                end
            end else begin
                sec_t <= sec_t + 1;
            end
        end else begin
            sec_o <= sec_o + 1;
        end
    end
end

时钟分频器的设计

从系统时钟分频到 1Hz 的方法

将输入的 50MHz 时钟分频至 1Hz，以便每秒产生一次脉冲信号供计时器使用

示例代码

reg [25:0] counter; // 用于计数的寄存器
reg one_second_enable; // 1秒脉冲信号

always @(posedge clk or posedge raw_reset) begin
    if (raw_reset) begin
        counter <= 0;
        one_second_enable <= 0;
    end else begin
        if (counter == 26'd49_999_999) begin
            counter <= 0;
            one_second_enable <= 1; // 每秒产生一个脉冲
        end else begin
            counter <= counter + 1;
            one_second_enable <= 0;
        end
    end
end

四、按键暂停功能的实现

实现逻辑

增加一个称为start_pause的输入信号，用于控制计数的启动和暂停状态。该信号为低电平有效。

在计数器逻辑中，增加对start_pause信号的检测。

当start_pause信号为高电平时，计数器将保持当前值，不再增加。当start_pause为低电平时，计数器会继续正常计数。

示例代码

always @(posedge clk or posedge reset) begin
    if (reset) begin
        // 复位所有计数器
        {sec_ones, sec_tens, min_ones, min_tens} <= 16'd0;
    end else if (start_pause) begin // 根据start_pause状态进行暂停
        // 不进行计数更新
    end else if (one_sec_enable) begin
        // 计数逻辑
        if (sec_ones == 9) begin
            sec_ones <= 0;
            if (sec_tens == 5) begin
                sec_tens <= 0;
                if (min_ones == 9) begin
                    min_ones <= 0;
                    min_tens <= (min_tens == 5) ? 0 : min_tens + 1; // 处理分钟进位
                end else begin
                    min_ones <= min_ones + 1;
                end
            end else begin
                sec_tens <= sec_tens + 1;
            end
        end else begin
            sec_ones <= sec_ones + 1;
        end
    end
end

五、按键消抖功能

实现逻辑

定义消抖模块，输入为原按键信号，输出为经过处理后的稳定信号。

创建一个计数器，当检测到按键状态变化时，开始计时。如果计时器在一定时间内（如20ms）没有再次变化，更新输出为当前状态。如果变化，重置计数器。

示例代码

module debounce (
    input clk,
    input button_in, // 原始按键输入
    output reg button_out // 消抖后输出
);
    reg [19:0] count; // 20ms的计数器（50MHz时钟）

    always @(posedge clk) begin
        button_sync <= button_in; // 添加同步器避免亚稳态

        if (button_sync != button_out) begin
            count <= count + 1;
            if (count == 20'hFFFFF) begin // 达到20ms
                button_out <= button_sync; // 更新输出
                count <= 0; // 重置计数器
            end
        end else begin
            count <= 0; // 状态未变化时复位计数器
        end
    end
endmodule

六、完整代码示例

module minute_second_counter (
    input clk,                 // 50MHz时钟（PIN_R8）
    input raw_reset,           // 原始复位信号（连接按键KEY0，PIN_R22，低电平有效）
    input raw_start_pause,     // 原始启动/暂停信号（连接按键KEY1，PIN_R21，低电平有效）
    output [7:0] hex3,         // 分钟十位（HEX3）
    output [7:0] hex2,         // 分钟个位（带小数点）（HEX2）
    output [7:0] hex1,         // 秒十位（HEX1）
    output [7:0] hex0          // 秒个位（HEX0）
);

// 消抖模块接口
wire debounced_reset;          // 消抖后的复位信号（高有效）
wire debounced_start_pause;    // 消抖后的启动/暂停信号（高有效）

// 实例化两个消抖模块（分别处理复位和启动/暂停按键）
debounce deb_reset(
    .clk(clk),
    .button_in(~raw_reset),      // 输入信号取反（适配低有效物理按键）
    .button_out(debounced_reset)
);

debounce deb_start(
    .clk(clk),
    .button_in(~raw_start_pause),
    .button_out(debounced_start_pause)
);

// BCD计数器：分钟十位/个位，秒十位/个位
reg [3:0] min_tens; // 0-5
reg [3:0] min_ones; // 0-9
reg [3:0] sec_tens; // 0-5
reg [3:0] sec_ones; // 0-9

// 分频逻辑：将50MHz时钟分频到1Hz
reg [25:0] counter;
reg one_sec_enable;

always @(posedge clk or posedge debounced_reset) begin
    if (debounced_reset) begin
        counter <= 0;
        one_sec_enable <= 0;
    end else begin
        if (counter == 26'd49_999_999) begin // 50MHz -> 1Hz
            counter <= 0;
            one_sec_enable <= 1;
        end else begin
            counter <= counter + 1;
            one_sec_enable <= 0;
        end
    end
end

// 状态机定义
typedef enum logic [1:0] {
    IDLE,      // 暂停状态
    RUNNING    // 计时状态
} state_t;

state_t current_state, next_state;

// 状态寄存器
always @(posedge clk or posedge debounced_reset) begin
    if (debounced_reset) begin
        current_state <= IDLE;
        {sec_ones, sec_tens, min_ones, min_tens} <= 16'h0; // 全部清零
    end else begin
        current_state <= next_state;
    end
end

// 状态转移逻辑
always @(*) begin
    case (current_state)
        IDLE: begin
            next_state = debounced_start_pause ? RUNNING : IDLE;
        end
        RUNNING: begin
            next_state = debounced_start_pause ? IDLE : RUNNING;
        end
        default: next_state = IDLE; // 默认返回初始状态
    endcase
end

// 计数逻辑
always @(posedge clk) begin
    if (current_state == RUNNING) begin
        if (one_sec_enable) begin
            // 秒个位递增
            if (sec_ones == 9) begin
                sec_ones <= 0;
                // 秒十位递增
                if (sec_tens == 5) begin
                    sec_tens <= 0;
                    // 分钟个位递增
                    if (min_ones == 9) begin
                        min_ones <= 0;
                        // 分钟十位递增（0-5）
                        min_tens <= (min_tens == 5) ? 0 : min_tens + 1;
                    end else begin
                        min_ones <= min_ones + 1;
                    end
                end else begin
                    sec_tens <= sec_tens + 1;
                end
            end else begin
                sec_ones <= sec_ones + 1;
            end
        end
    end
end

// 七段译码
function [7:0] seg7;
    input [3:0] bcd;
    begin
        case (bcd)
            4'd0: seg7 = 8'hC0;  // 0
            4'd1: seg7 = 8'hF9;  // 1
            4'd2: seg7 = 8'hA4;  // 2
            4'd3: seg7 = 8'hB0;  // 3
            4'd4: seg7 = 8'h99;  // 4
            4'd5: seg7 = 8'h92;  // 5
            4'd6: seg7 = 8'h82;  // 6
            4'd7: seg7 = 8'hF8;  // 7
            4'd8: seg7 = 8'h80;  // 8
            4'd9: seg7 = 8'h90;  // 9
            default: seg7 = 8'hFF; // 灭
        endcase
    end
endfunction

// 显示输出（HEX2显示分钟个位并带小数点）
assign hex3 = seg7(min_tens);         // 分钟十位
assign hex2 = {1'b0, seg7(min_ones)[6:0]}; // 秒个位带小数点
assign hex1 = seg7(sec_tens);          // 秒十位
assign hex0 = seg7(sec_ones);          // 秒个位

endmodule

// 消抖模块（参考设计）
module debounce (
    input clk,
    input button_in,
    output reg button_out
);
    // 消抖计数器
    reg [19:0] count;
    reg button_sync;

    always @(posedge clk) begin
        button_sync <= button_in; // 同步
        if (button_sync != button_out) begin
            count <= count + 1;
            if (count == 20'hFFFFF) begin // 达到20ms效果
                button_out <= button_sync;
                count <= 0;
            end
        end else begin
            count <= 0;
        end
    end
endmodule
