掌握汇编语言用查表法并用开发板进行点灯实验

一、下载仿真软件与烧录软件

1、仿真软件Edsim51

  前往Edsim51官方网站 (EdSim51 - The 8051 Simulator for Teachers and Students) 下载最新版本的Edsim51，并按照指示安装

2、烧录软件PZ-ISP

  前往论坛 普中ISP_下载资源_代码源码-优快云下载 按照指令提取安装包

二、掌握汇编语言用查表法

   在汇编语言中，查表法（Table Lookup Method）是一种常用的技术，用于通过查找预先存储在表中的数值或数据来实现某些功能。这种方法通常用于加快某些运算或处理过程，特别是在需要频繁访问特定数据或进行复杂计算时。

1、求平方数的程序

   假设我们要计算1到10的平方数，我们可以事先计算好1到10的平方数并存储在一个查找表中，然后在程序中通过查找表来获取平方数。

   下面是一个示例汇编代码片段，演示了如何使用查表法来计算1到10的平方数：

    ORG 100H  ;   //程序起始地址

    MOV R0, #1  ;   //初始化计数器为1
LOOP:
    MOV R1, #OFFSET table  ;   //计算查找表的偏移量
    ADD R1, R0  ;   //计算查找表中的偏移地址
    MOV A, table[R1]  ;   //从查找表中获取平方数
    ;   //这里可以将平方数存储在其他寄存器或内存中，进行后续处理或输出

    INC R0  ; //计数器加1
    CMP R0, #11  ;   //检查计数器是否达到10
    JZ END_LOOP  ;   //如果计数器为10，则结束循环
    JMP LOOP  ;   //否则继续循环

END_LOOP:
    ;   //在这里可以添加程序结束的处理

table:  DB 1, 4, 9, 16, 25, 36, 49, 64, 81, 100  ;   //存储1到10的平方数的查找表

    END  ;   //程序结束

   该代码使用一个包含1到10的平方数的查找表，然后在循环中通过查找表来获取平方数并进行后续处理（网上借鉴）

三、用开发板进行点灯实验

1、周期性点灯

#include <reg52.h>

#define LED P2  // 假设LED连接到P2口

void delay() {
    unsigned int i, j;
    for (i = 0; i < 5000; i++) {
        for (j = 0; j < 1000; j++) {
        }
    }
}

int main() {
    while (1) {
        LED = 0xFF;  // 点亮LED
        delay();
        LED = 0x00;  // 熄灭LED
        delay();
    }

    return 0;
}

   这段代码的核心思想是通过控制P2口的引脚状态来控制LED的点亮和熄灭，通过·delay();调用延时函数，使LED保持点亮一段时间，通过延时函数来控制LED的周期性变化

其中 LED = 0xFF;表示将P2口的所有引脚置为高电平，即点亮LED

         LED = 0x00;表示将P2口的所有引脚置为低电平，即熄灭LED

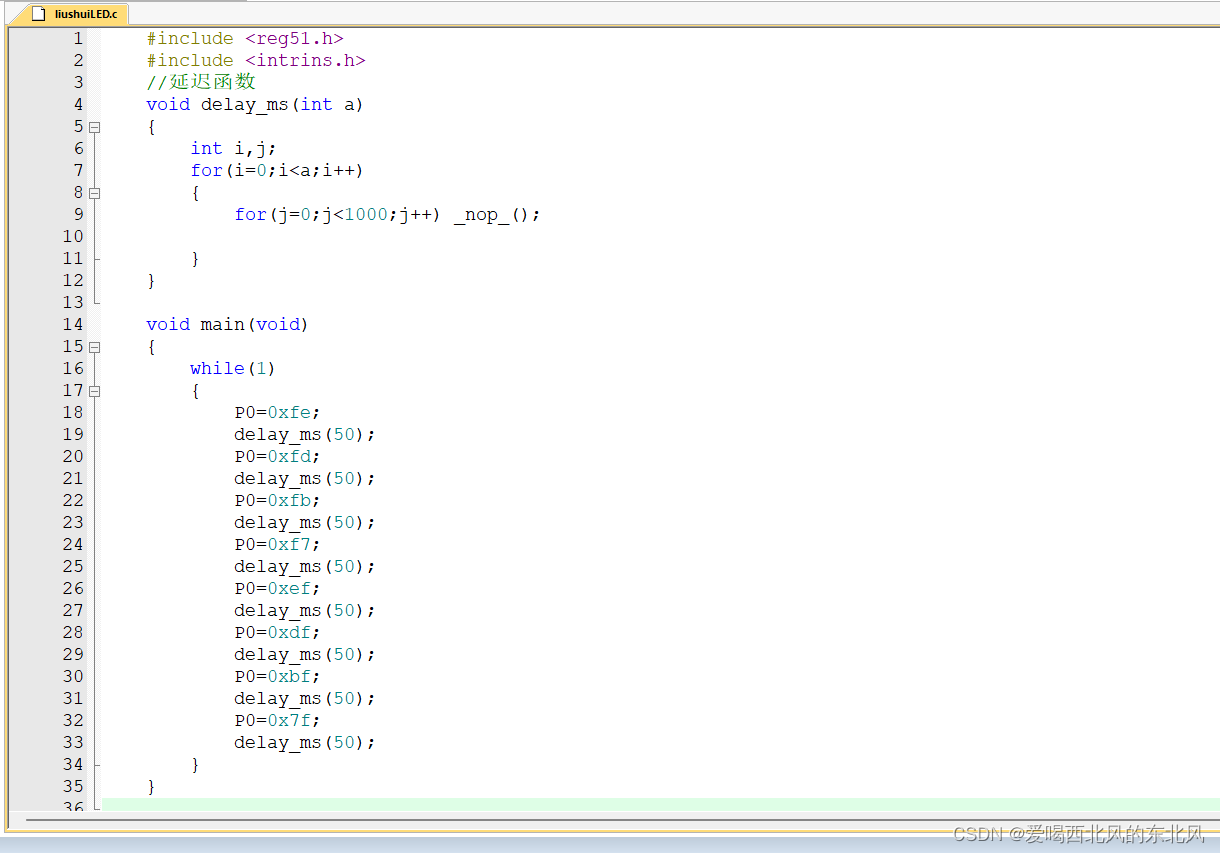

2、流水灯

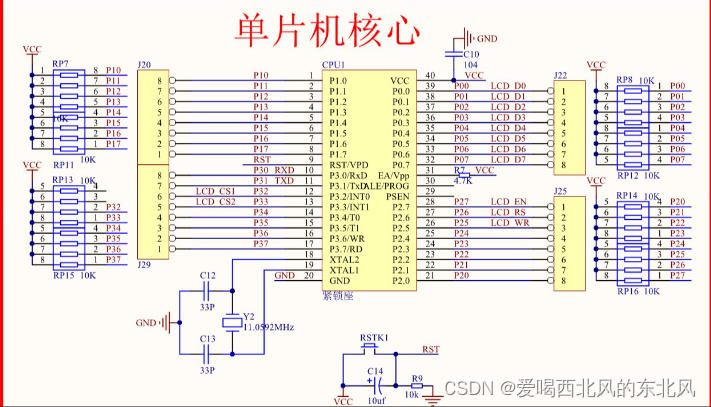

   这里我将p0当做输出端口，实际开发板上p2为输出端口（下图为51开发板原理图）我们将代码里的p0改成p2即可，输出端口各异同理。

   在keil5代码运行成功后便会生成hex文件，在edsim51中打开仿真即可得到闪烁时间（存在误差是正常的）

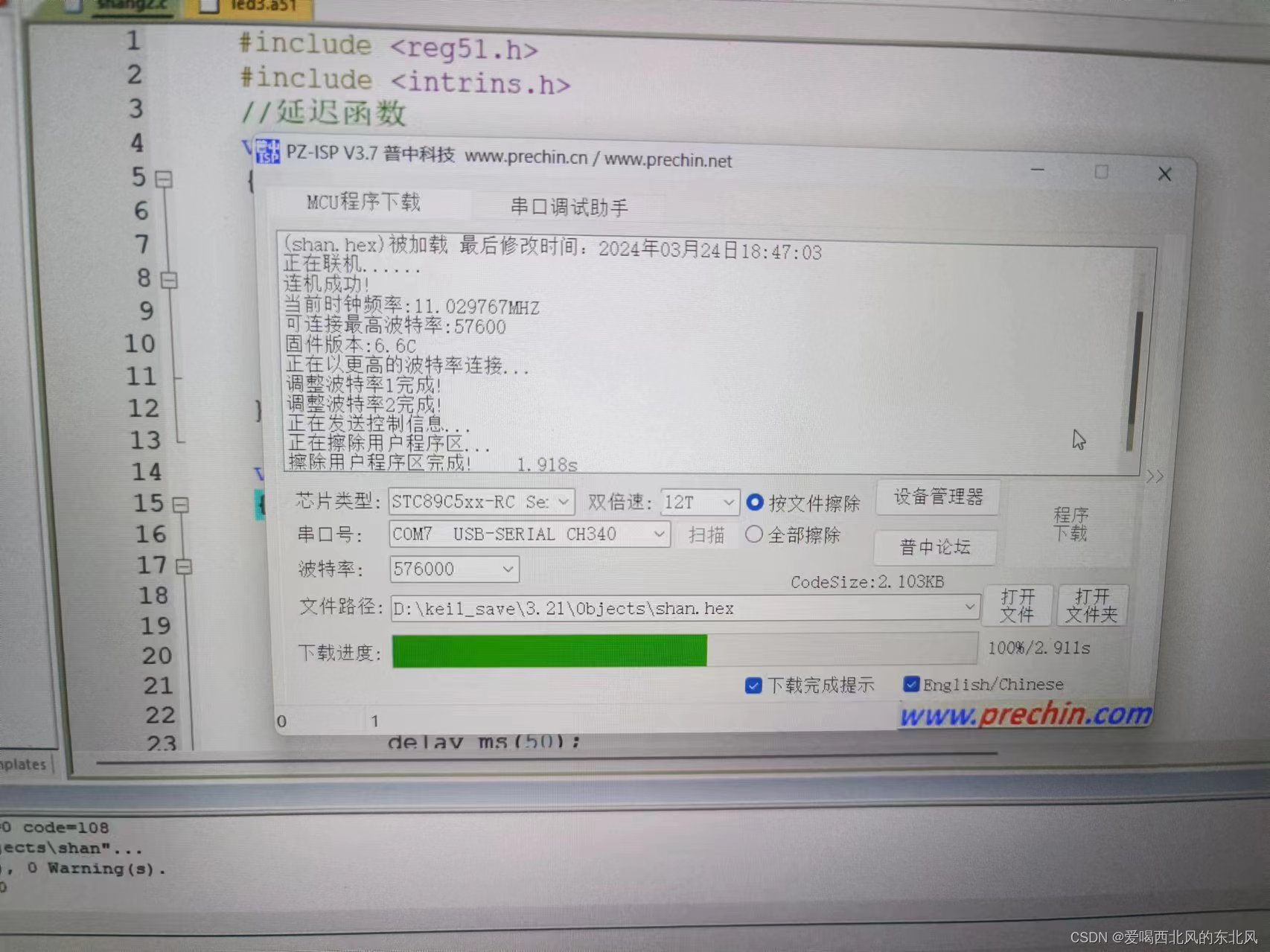

   接下来就要进行烧录，在PZ-ISP中进行程序录入，找到我们设置好的hex文件，连接开发板即可进行下载烧录。（烧录过程大致如下）

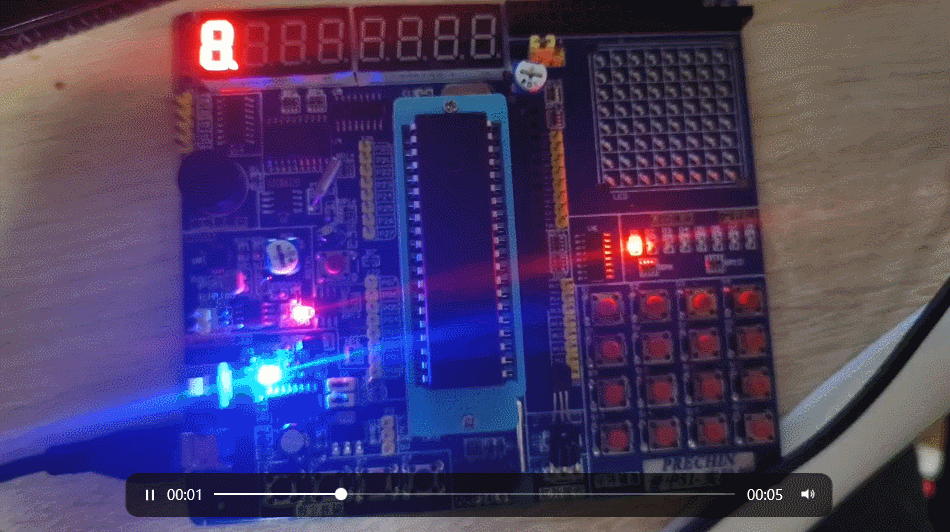

最后开发板流水灯效果如下：

通过不断的学习和实践，我们可以更好地掌握汇编语言中使用查表法完成求平方数的程序，并且熟练掌握普中单片机实验开发板的开发使用方法。
