Cadence使用指南

1.虚拟机打开后，从终端写 cd （具体你的目录）

然后写 virtuoso &

成功打开

2.一些快捷键使用指南

F居中 I添加instance元件

理想电阻res在library的analoglib里面，电容cap。点击symbol放入 esc退出。

m拖拽 在移动的同时点按鼠标滚轮来进行旋转

R 旋转
m+shift R 镜像翻转

w连线 双击终止连线  p添加端口VDD input VOUT output  给线加名字（常见GND）用L（add name）

允许三端口，不允许四端口连线

点击后按c复制 再点击为粘贴

点击 q修改属性值

total width=finger width*fingers（mos管）

U 上一步

3.保存图片（schematic） file-export image 背景可以设置为白色

保存仿真图片，file-save image 仿真线条过细可以双击后type/style那里改成thick

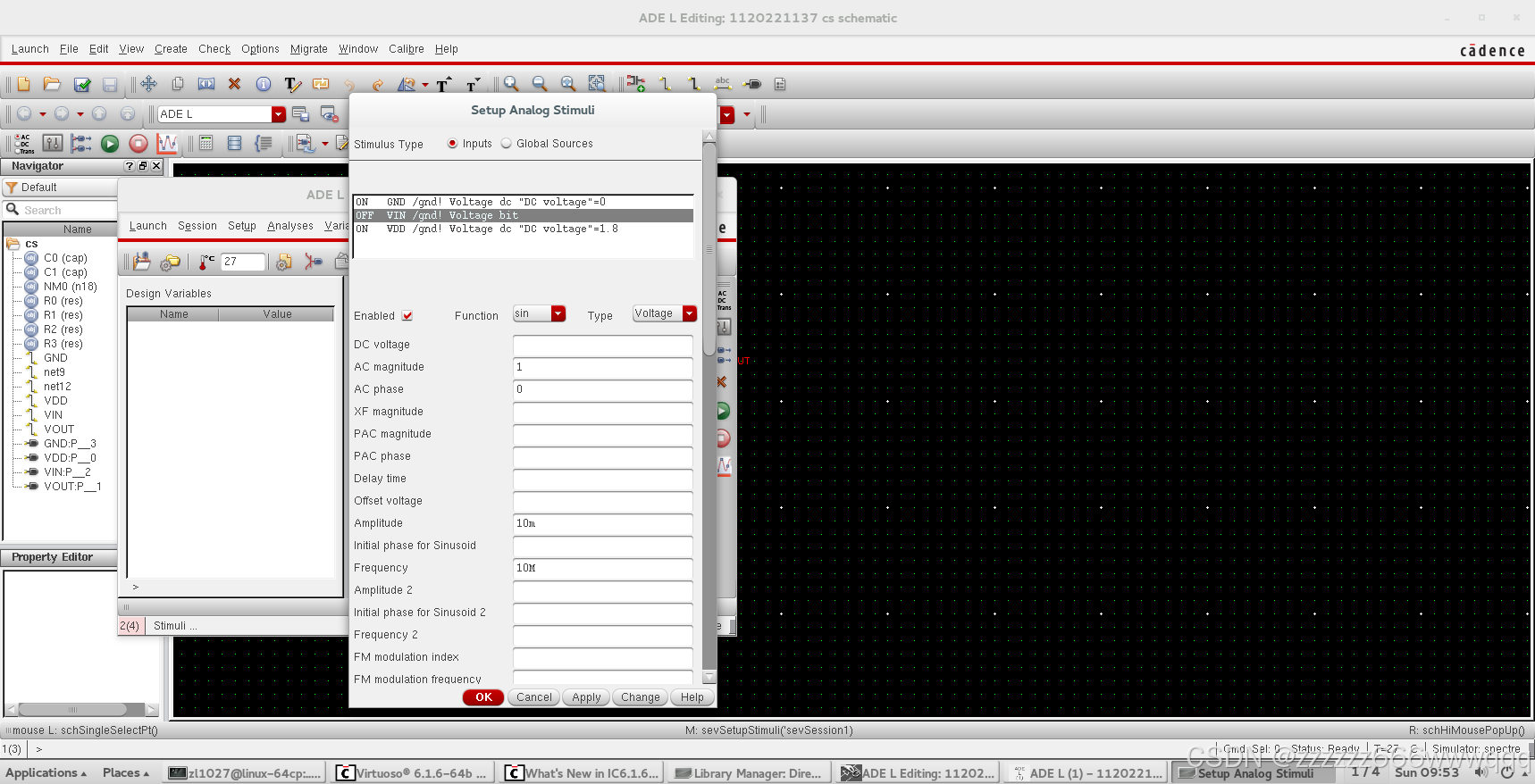

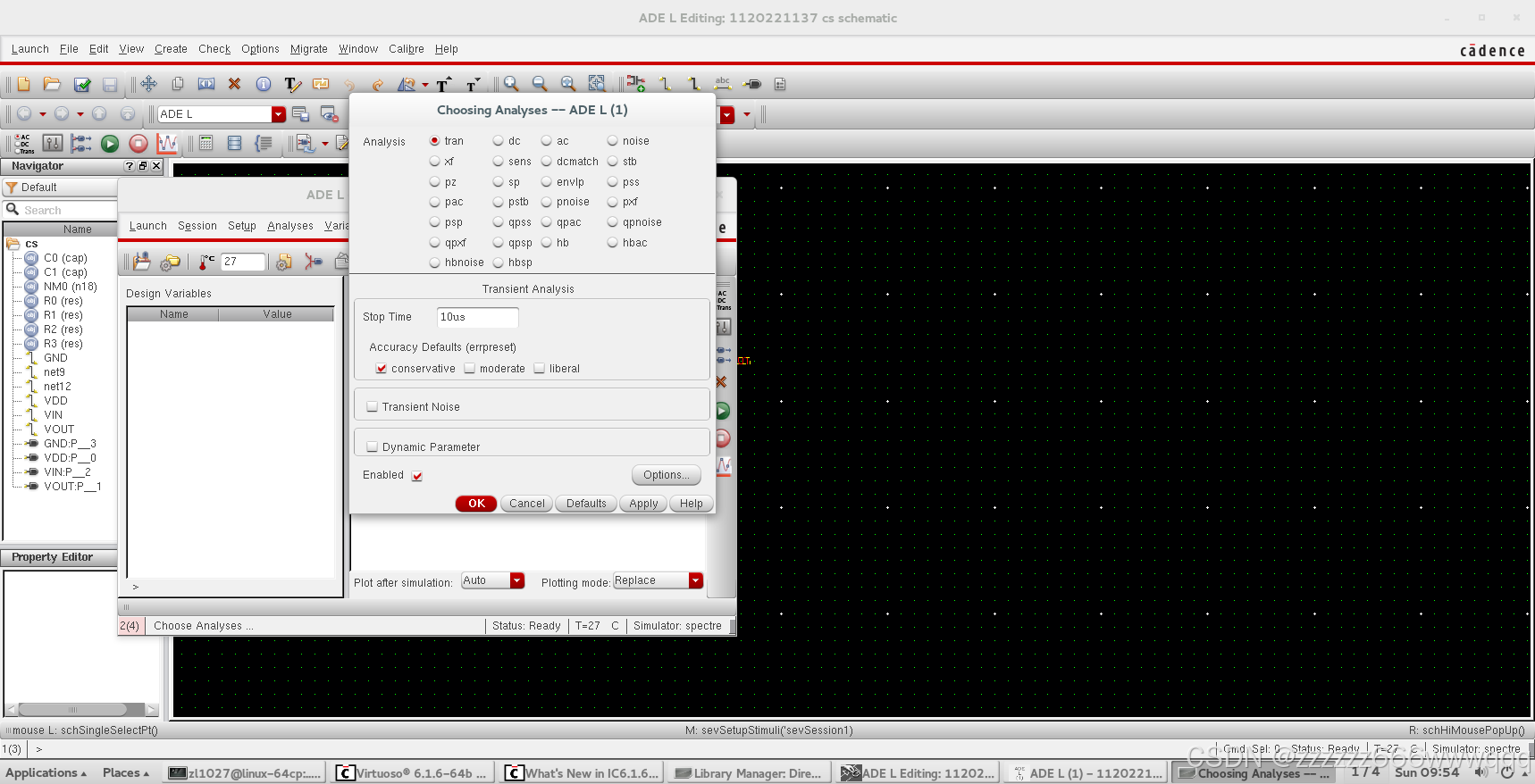

4.仿真launch-ade L-setup-stimuli，对GND VDD VIN进行设置 全部勾选enabled。GND function（dc）voltage 0；VDD，DC voltage对于smic18库来说是1.8V；Vin如下

版图部分layout

画线 点中m1 按p 鼠标画线（注意按两下才算完成） 按q，进入属性，与前同

延长或者缩短：首先按s，再把这条线框选一下，可以看到与它垂直的那条线出现了小小白线。接着拖动就可以延长或者缩短。

旋转 画框，按m，按鼠标中键

按o，打通孔（举例，m2——m1）（打不止一个，columns可放三列）

按e，设置网格精度（x,y snap spacing)，解决对齐难的问题

对齐，可以用s或m移动对齐

或者先点选，再按a，选中要对齐的边，再选中管子的边，自动对齐。

按l，分别选m1txt，In。m2txt，Out。

金属那里的S是指select，不勾选就是选不中。

在Calibre里面 run nmlvs可以将原理图和版图对照。
