PIC中断配置相关总结

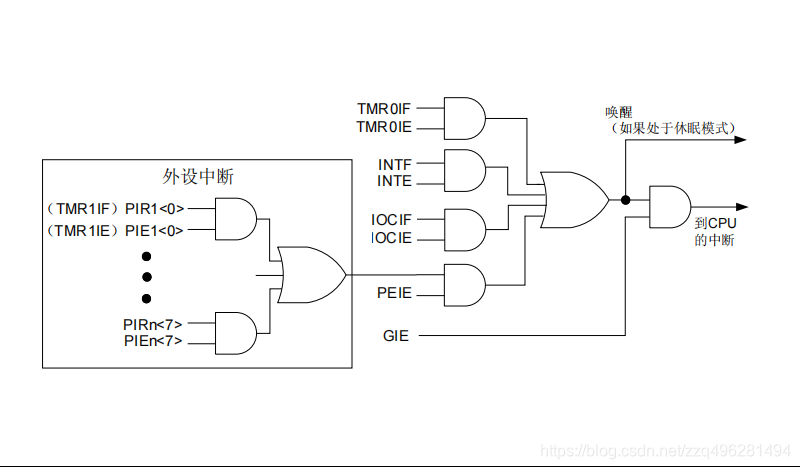

1.PIC单片机的中断系统图如下所示

图种的最右侧 到CPU的中断是指 产生CPU中断请求，CPU将对该中断执行对应响应操作，也就是保护现场和转跳到特定程序地址执行(中断服务函数)。根据系统图可得到一些结论：

1. GIE 为总中断使能位

2. PEIE为外设中断使能位

3. 一个中断源要让CPU产生响应，需要满足对应的使能位IE打开  并且 中断标志位IF为1(中断已满足)

4. 中断使能位IE 和 中断标志位IF的独立的，只要中断满足，对应IF就会置1，而不管是否中断使能

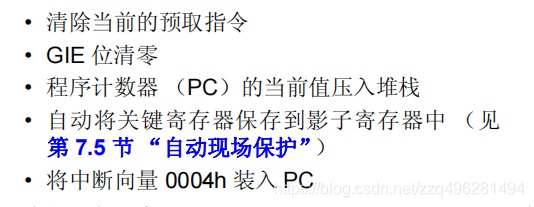

2. 中断响应操作流程

1.从第2点可以看出，将发生中断响应后，GIE位被清0了，说明此时再来中断，不会再次响应了，因为总开关被关了，当中断服务函数结束的时候，会从堆栈中将GIE恢复，即再次置1，所以不用退出时候再次置GIE，程序会自动恢复。

2.从第5点看出，所有的中断响应都是让CPU跳到1个固定地址执行,说明所有中断响应都是跳到一个中断服务函数，因此在中断服务函数中需要对IF(中断标志)判断一下来确认是什么中断产生了。

3.结合中断系统图，说明PIC单片机不存在中断优先级问题，因为所有中断源都是并行的，在某种
