5.SpringCloud：Sentinel服务流控与服务降级

目录

一、导览

二、Sentinel 基本概念

资源

规则

三、Sentinel控制台

四、Sentinel客户端（应用程序）

五、定义流控规则

六、定义资源

七、热点规则

八、API访问

九、规则持久化（规则中心）

十、在生产环境中使用Sentinel

---

一、导览

        Sentinel与Hystrix一样，都是Spring Cloud Circuit Breaker的具体实现（其实这句表述不严谨，因为Sentinel可以不依赖于Spring Cloud）。

Sentinel支持服务流控、熔断降级等功能。

Sentinel 的使用可以分为两个部分:

• 核心库（Java 应用客户端）：不依赖任何框架/库，能够运行于 Java 8 及以上的版本的运行时环境，同时对 Dubbo / Spring Cloud 等框架也有较好的支持（见 主流框架适配）。是真正的规则执行者。
• 控制台（Dashboard）：Dashboard 主要负责管理推送规则、监控、管理机器信息等。它只是一个控制台（控制台是可选的），本身不负责存储规则和流量控制。

二、Sentinel 基本概念

资源

资源是 Sentinel 的关键概念。它可以是 Java 应用程序中的任何内容，例如，由应用程序提供的服务，或由应用程序调用的其它应用提供的服务，甚至可以是一段代码。在接下来的文档中，我们都会用资源来描述代码块。

只要通过 Sentinel API 定义的代码，就是资源，能够被 Sentinel 保护起来。大部分情况下，可以使用方法签名，URL，甚至服务名称作为资源名来标示资源。

规则

围绕资源的实时状态设定的规则，可以包括流量控制规则、熔断降级规则以及系统保护规则。所有规则可以动态实时调整。

三、Sentinel控制台Dashboard

Sentinel 提供一个轻量级的开源控制台，它提供机器发现以及健康情况管理、监控（单机和集群），规则管理和推送的功能。 （流控和服务降级规则的具体执行还是应用中的Sentinel，而不是控制台）

Sentinel 控制台包含如下功能:

• 查看机器列表以及健康情况：收集 Sentinel 客户端发送的心跳包，用于判断机器是否在线。
• 监控 (单机和集群聚合)：通过 Sentinel 客户端暴露的监控 API，定期拉取并且聚合应用监控信息，最终可以实现秒级的实时监控。
• 规则管理和推送：统一管理推送规则（但不存储规则，不执行规则）。
• 鉴权：生产环境中鉴权非常重要。这里每个开发者需要根据自己的实际情况进行定制。

   1、下载：https://github.com/alibaba/Sentinel/releases

   2、运行：

java -Dserver.port=8383 -Dproject.name=sentinel-dashboard -jar sentinel-dashboard-1.8.2.jar

其中 -Dserver.port=8383 用于指定 Sentinel 控制台监听端口为 8383

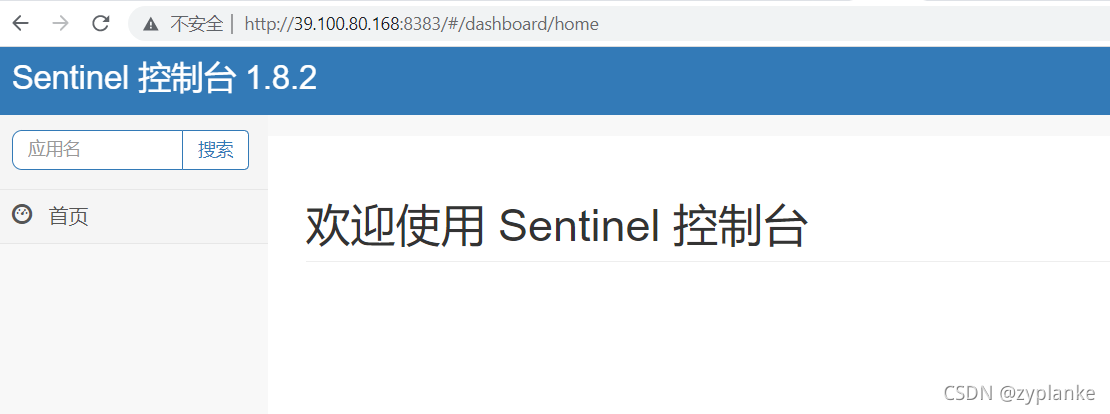

 3、启动后浏览器访问：http://IP:端口   （用户名密码默认都是sentinel）

 这里还看不到应用情况。因为这时没有应用向Sentinel报告情况。

四、Sentinel客户端（应用程序）

Sentinel本身是独立组件，可以不与Spring Cloud绑定。但是由于使用Spring Cloud比较多，这里也使用Spring为例。

在之前的工程（  以此工程为基础  https://blog.youkuaiyun.com/zyplanke/article/details/120860958 ） 的基础上。

1、增加sentinel依赖

  ------ 省略 ------
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
            <version>${springcloudalibaba.version}</version>
        </dependency>
  ------ 省略 ------

2、增加应用与控制台之间的互联参数。

以下方法一与方法二任选其一即可，两种配置效果等价

【方法一】：在Java启动时增加两个 JVM参数

-Dcsp.sentinel.dashboard.server=IP:8383
-Dcsp.sentinel.api.port=8719

第1个JVM参数为：Sentinel控制台地址，该应用程序（客户端）会自动向该控制台地址发送心跳包。

第2个JVM参数为：该应用程序（客户端）在本地启动的HTTP端口（默认起始端口8719，如果端口已经被占用，则自动依次递增直到找到空闲的端口），Sentinel控制台会访问此端口（例如控制台增加一条规则时，会把规则通过此端口push传输给应用）。

【方法二】：在Spring 的application.properties配置文件（或者配置中心）通过参数：

spring.cloud.sentinel.transport.dashboard和spring.cloud.sentinel.transport.port配置指定

注：确保应用程序与Sentinel控制台之间网络通畅。

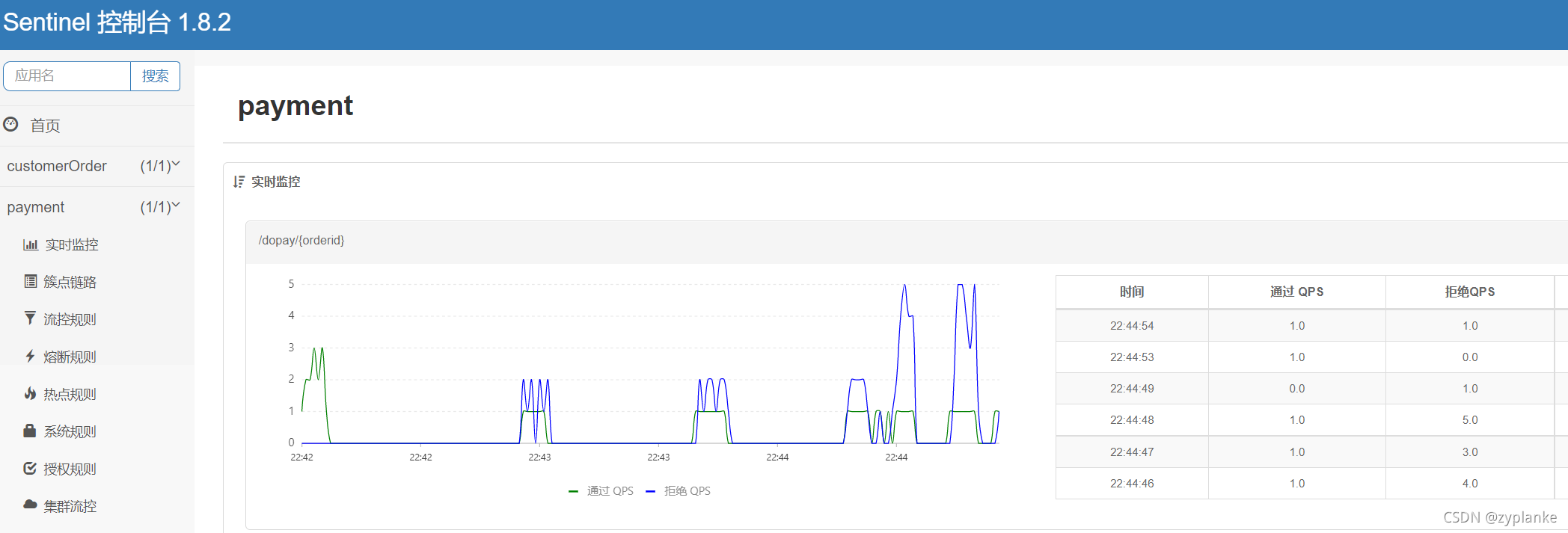

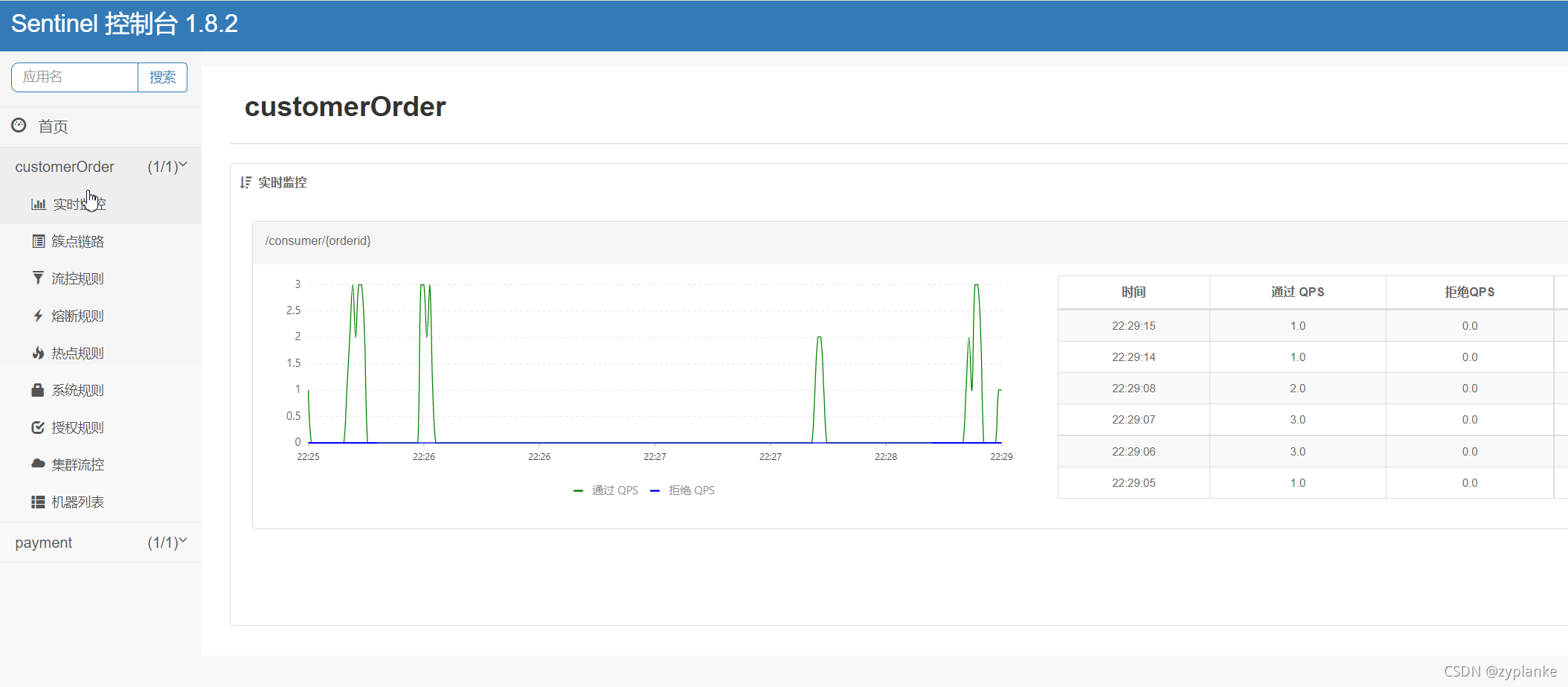

3、通过控制台查看情况

必须确保应用程序（客户端）有访问量。应用至少需要1笔访问，以完成Sentinel初始化（这样在Sentinel控制台才能看到）

以上实时监控仅存储 5 分钟以内的数据，如果需要持久化，需要通过调用实时监控接口来定制

五、定义流控规则

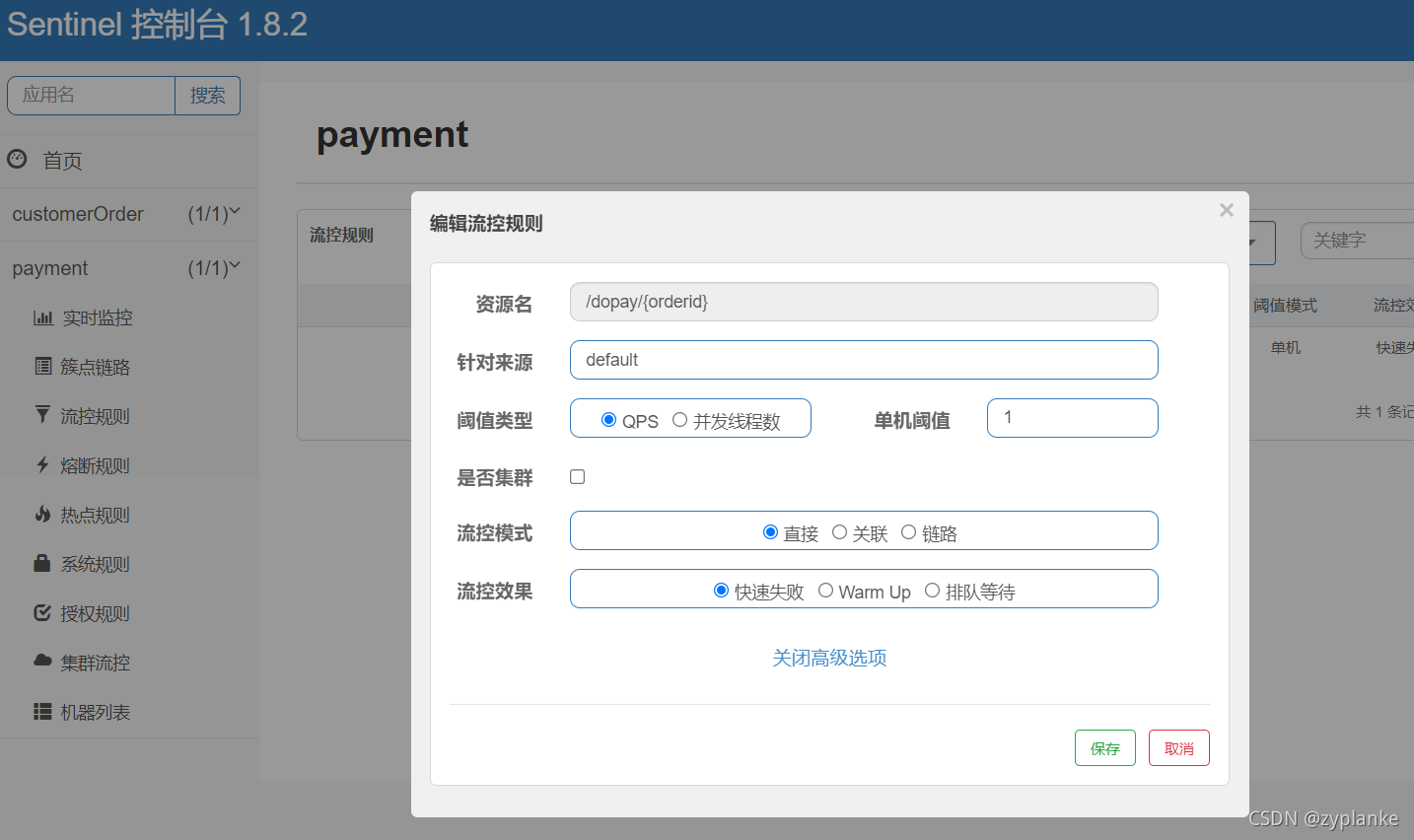

在Sentinel控制台中，对payment服务新增一条流量规则，如下：

各个规则的参数配置和含义，请参考官网：https://sentinelguard.io/zh-cn/docs/introduction.html

若QPS阈值为0，则相当于全部按失败处理。（严格说QPS设置小于1都会按失败处理，因为每笔业务计数为1，每笔都会超过QPS设置，所以都会按全部失败处理）

是否集群：

• 单机：流控规则仅对设置的单机（应用程序）有效。
• 集群：集群限流需要一些前置条件（例如理解server和client两种身份概念并进行配置，确认应用程序存在sentinel-cluster*依赖，需要对接动态规则源），否则可能会退化至单机限流模式。具体参考：https://github.com/alibaba/Sentinel/wiki/%E9%9B%86%E7%BE%A4%E6%B5%81%E6%8E%A7

在控制台定义规则后，会自动把规则传输给应用程序（这里即payment应用服务）。

规则的存放和执行都是在应用程序端完成。 控制台只接收应用程序的报告，控制台本身不存放这些规则（仅在内存中暂存）。

这时在调用payment服务时，则sentinel会执行此流控规则。超过此规则的，payment服务会按规则定义返回对应信息。

payment服务中对访问的拒绝（默认无日志，可以开启日志或自行增加代码输出日志显示）。

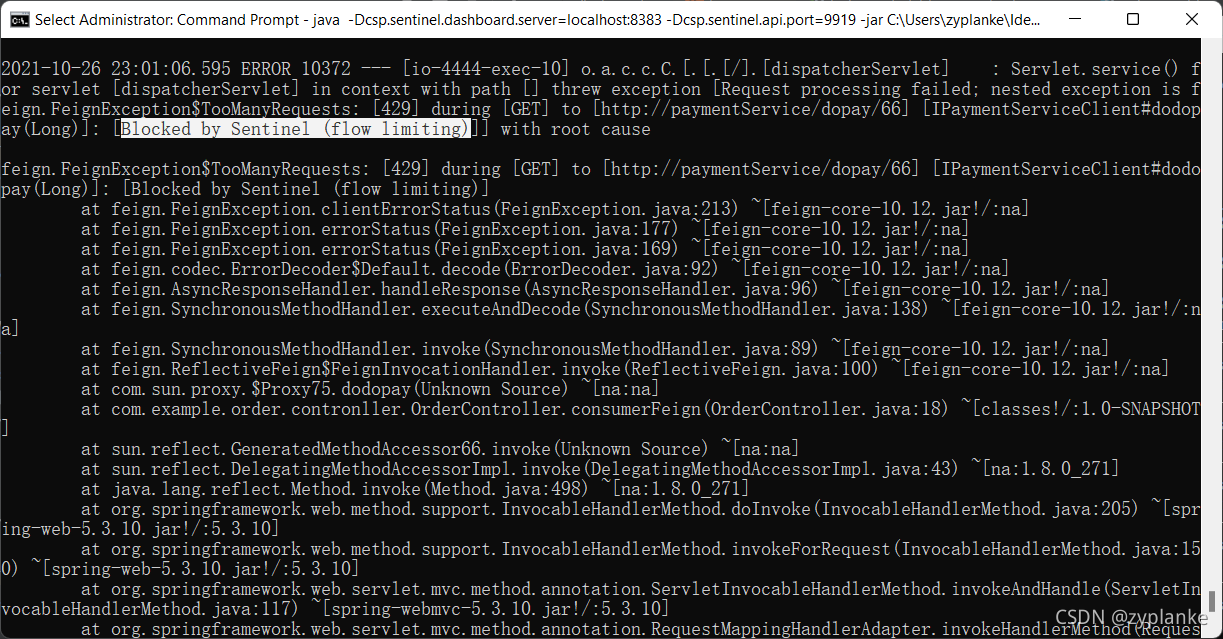

在调用方(order服务)的日志中可以看到由payment服务返回的HTTP Status=429，信息为：“Blocked by Sentinel (flow limiting)”

Sentinel默认会把对外暴露的HTTP服务作为资源。通过查看源代码，其过程简要总结如下：

• 类DefaultBlockExceptionHandler中：定义了默认的Block处理行为：服务端向response写入“Blocked by Sentinel (flow limiting)”文本内容作为HTTP返回
• 类SentinelWebAutoConfiguration中：创建sentinelWebInterceptor的Bean时依赖了sentinelWebMvcConfig的Bean，而在创建sentinelWebMvcConfig的Bean过程中：若已经存在BlockExceptionHandler的Bean对象则使用该对象，否则new DefaultBlockExceptionHandler()。
• Spring Interceptor的子类SentinelWebInterceptor和AbstractSentinelInterceptor中：定义了拦截器的具体动作。
• 类SentinelWebMvcConfigurer中：使用了拦截器sentinelWebInterceptor的Bean，并将该拦截器增加/注册到Spring Interceptor列表中。

六、定义资源Resource

 Sentinel默认会把对外暴露的HTTP服务作为资源，我们有时需要自己定义资源。（比如将某个函数定义为资源）。定义资源的方法如下：

1、利用@SentinelResource注解（该注解要求 SentinelResourceAspect类型的Bean存在才生效，该Bean已经由类SentinelAutoConfiguration中完成创建），在需要的地方将某个函数定义为资源。示例如下：

@RestController
public class PaymentController {
    @Value("${server.port}")
    private int myport;

    @GetMapping("/dopay/{orderid}")
    @SentinelResource(value = "resourcePayPPP", entryType = EntryType.IN, fallback = "fallbackHandler")
    public ResponseEntity<String> paylogic(@PathVariable("orderid") Long orderid) {
        return ResponseEntity.ok("支付服务successful! orderid=" + orderid + ", 支付成功。 支付服务的端口为port=" + myport );
    }

    /**
     * 服务降级的处理函数，需要与原函数的返回类型、入参保持一致（入参最后需要增加一个BlockException）
     */
    public ResponseEntity<String> fallbackHandler (Long orderid, BlockException e) {
        System.err.println("fallbackHandler 限流，当前系统忙");
        return ResponseEntity.ok("限流，当前系统忙");
    }
}

注解@SentinelResource属性：value资源名（必须指定）；entryType方向(IN还是OUT)； fallback 降级的函数名。 该注解更多属性既说明请参阅源代码或官网：https://github.com/alibaba/Sentinel/wiki/%E6%B3%A8%E8%A7%A3%E6%94%AF%E6%8C%81

若工程已引入了Spring Cloud Alibaba的依赖spring-cloud-starter-alibaba-sentinel，则无需额外进行配置，注解@SentinelResource会在类SentinelAutoConfiguration中调用创建SentinelResourceAspect的Bean时进行识别处理。

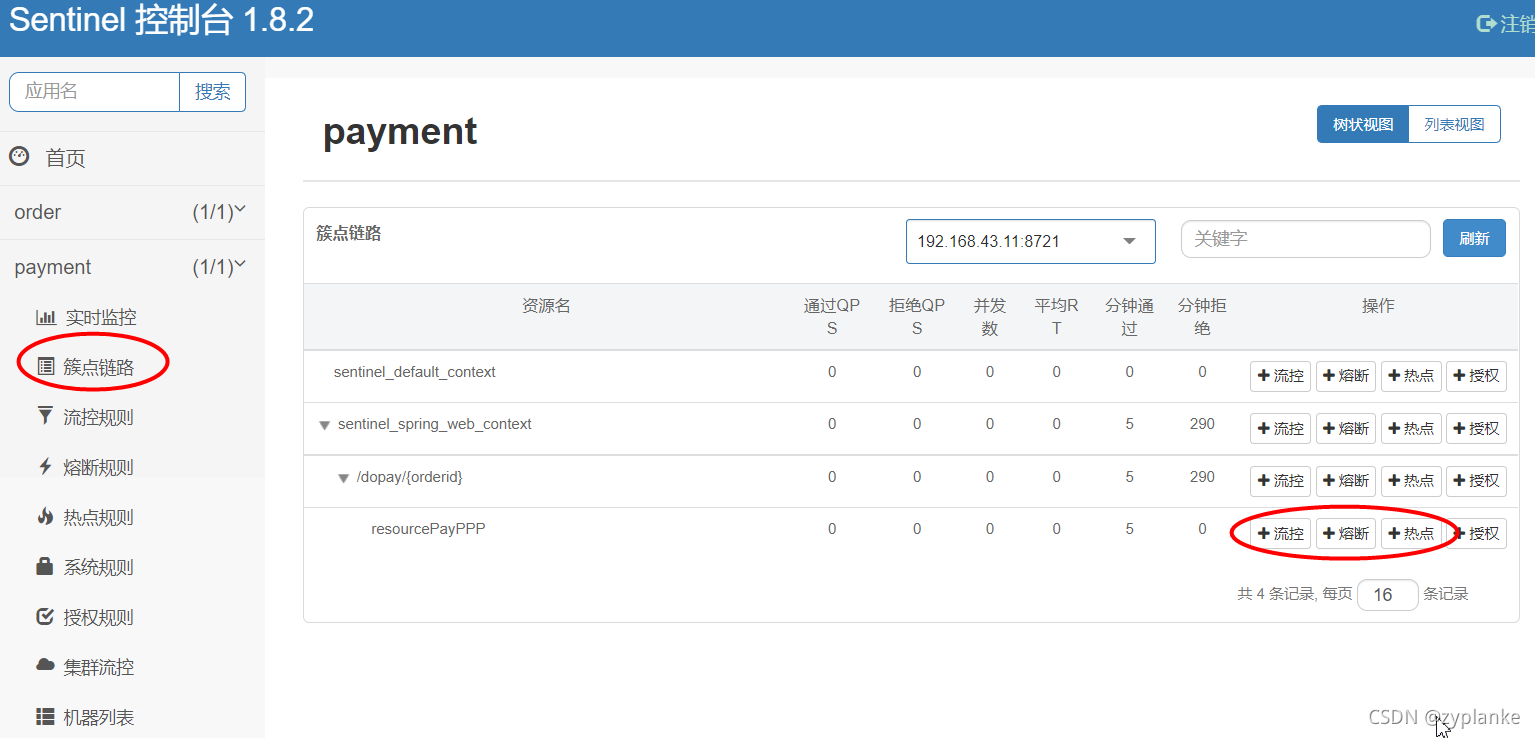

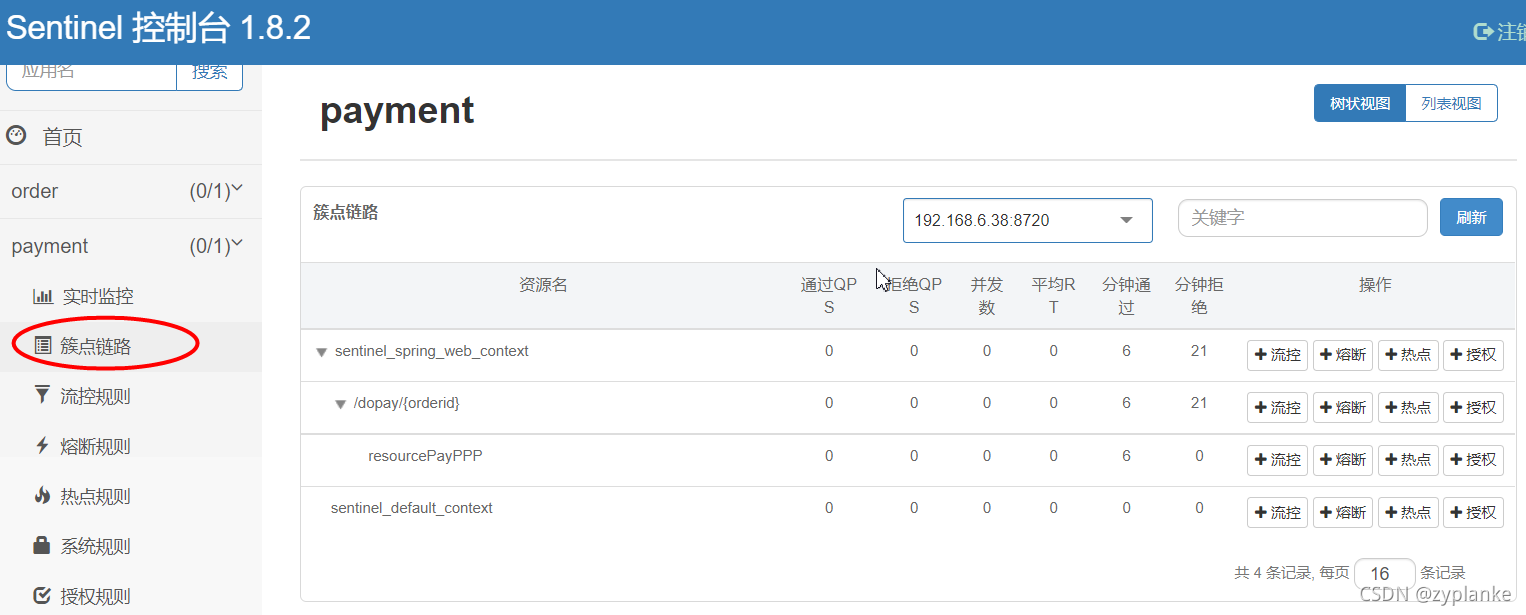

2、启动后（需要存在流量），可以在控制台中“簇点链路”菜单界面中，查看应用程序的资源情况（如下）。 然后可以对资源名，进行规则设置（具体参见控制台操作）。

七、热点规则

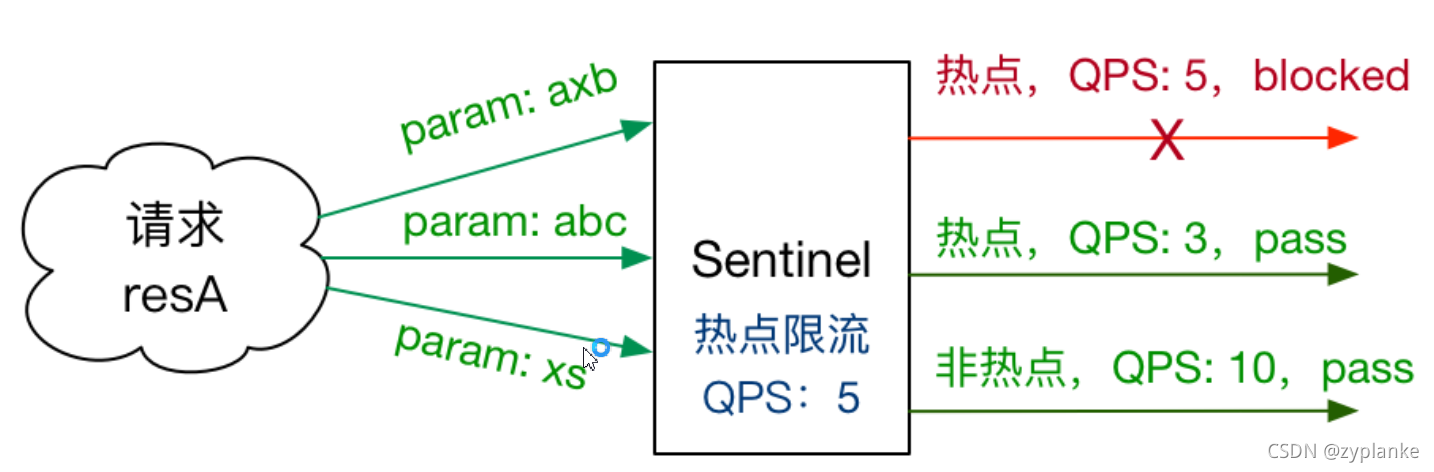

何为热点？热点即经常访问的数据。很多时候我们希望统计某个热点数据中访问频次最高的 Top N 数据，并对其访问进行限制。比如：

• 商品 ID 为参数，统计一段时间内最常购买的商品 ID 并进行限制
• 用户 ID 为参数，针对一段时间内频繁访问的用户 ID 进行限制

热点参数限流会统计传入参数中的热点参数，并根据配置的限流阈值与模式，对包含热点参数的资源调用进行限流。热点参数限流可以看做是一种特殊的流量控制，仅对包含热点参数的资源调用生效。

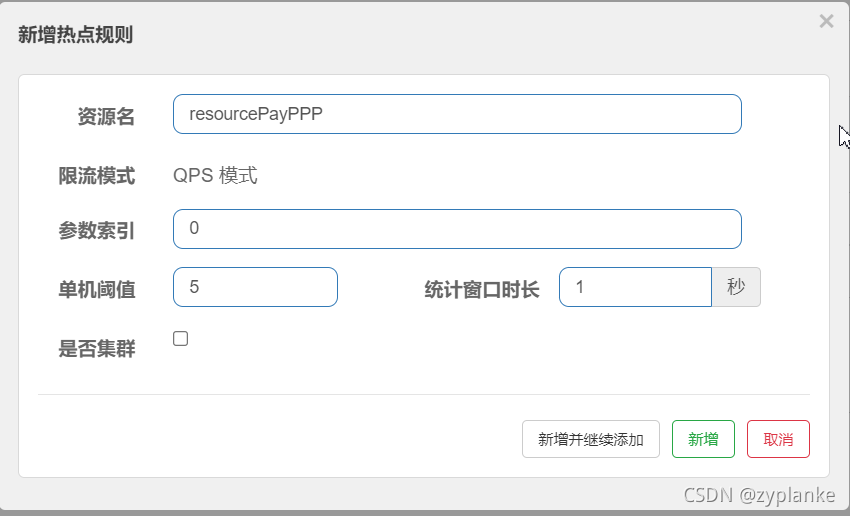

 1、增加热点规则

上图中：

• 限流模式：只能为QPS
• 参数索引从资源函数的入参从左往右树，第一个为0，第二个为1。。。
• 单机阈值：限流QPS阈值
• 统计窗口时长：以多长时间窗口进行阈值统计。

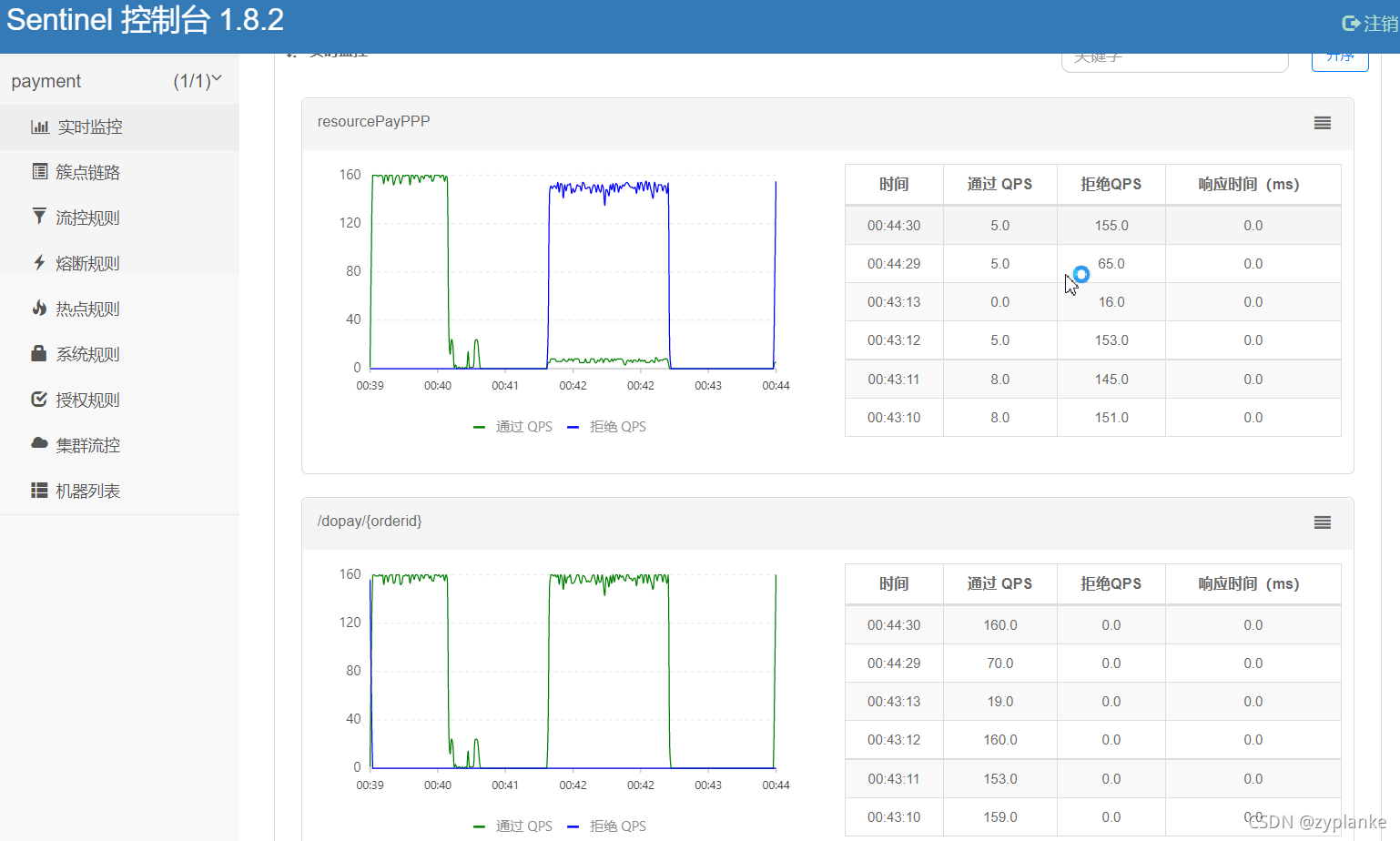

2、增加规则后，若每次调用传入的入参值不同，则不会触发热点规则。若某个时间段内每次传入的入参值大量相同（例如同时间类，以相同的入参值进行调用访问），则会形成热点，触发热点限流。

 可以通过Jmeter等工具模拟发出HTTP请求



八、API获取Sentinel信息

可以通过以下API，获取应用程序（客户端）当前已经有的规则，以JSON数组形式返回规则数据应用程序ip不是Sentinel控制台的ip而是是客户端的IP；端口不是服务的端口而是sentinel端口（默认起始端口8719）。

# 获取应用程序的 流控规则
curl http://应用程序ip:sentinel端口/getRules?type=flow

# 获取应用程序的 服务熔断降级规则
curl http://应用程序ip:sentinel端口/getRules?type=degrade

# 获取应用程序的 系统保护规则
curl http://应用程序ip:sentinel端口/getRules?type=system

# 获取应用程序的 某个资源的统计信息
curl http://应用程序ip:sentinel端口/cnode?id=resourceName

九、规则持久化（规则中心）

由于Sentinel默认会将规则保存应用程序的内存中，重启应用后规则数据都会丢失。因此需要将流控和降级规则持久化保存外部数据源中（例如文件、数据库、Nacos等），这样在应用启动时从外部数据源读取规则。

这里以Nacos为例（以此工程为基础演示  https://blog.youkuaiyun.com/zyplanke/article/details/120860958）。

1、以Nacos配置中心作为Sentinel的外部数据源，需要在应用程序中增加依赖

  ------ 省略 ------
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
            <version>${springcloudalibaba.version}</version>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>com.alibaba.csp</groupId>
            <artifactId>sentinel-datasource-nacos</artifactId>
            <version>1.8.0</version>
        </dependency>
  ------ 省略 ------

2、因应用程序已经使用Nacos作为配置中心，则在Nacos上的应用配置Data ID=paymentService.properties内容里，增加Sentinel外部数据源配置，内容如下

# 指定Sentinel控制台的IP和端口
#spring.cloud.sentinel.transport.dashboard=ip:port

#配置Sentinel规则中心来源（持久化存放在Nacos配置中心）
spring.cloud.sentinel.datasource.ds1.nacos.rule-type=flow
spring.cloud.sentinel.datasource.ds1.nacos.server-addr=39.100.80.168:8848
spring.cloud.sentinel.datasource.ds1.nacos.data-id=sentinel_rules_flow.json
spring.cloud.sentinel.datasource.ds1.nacos.group-id=DEFAULT_GROUP
spring.cloud.sentinel.datasource.ds1.nacos.data-type=json

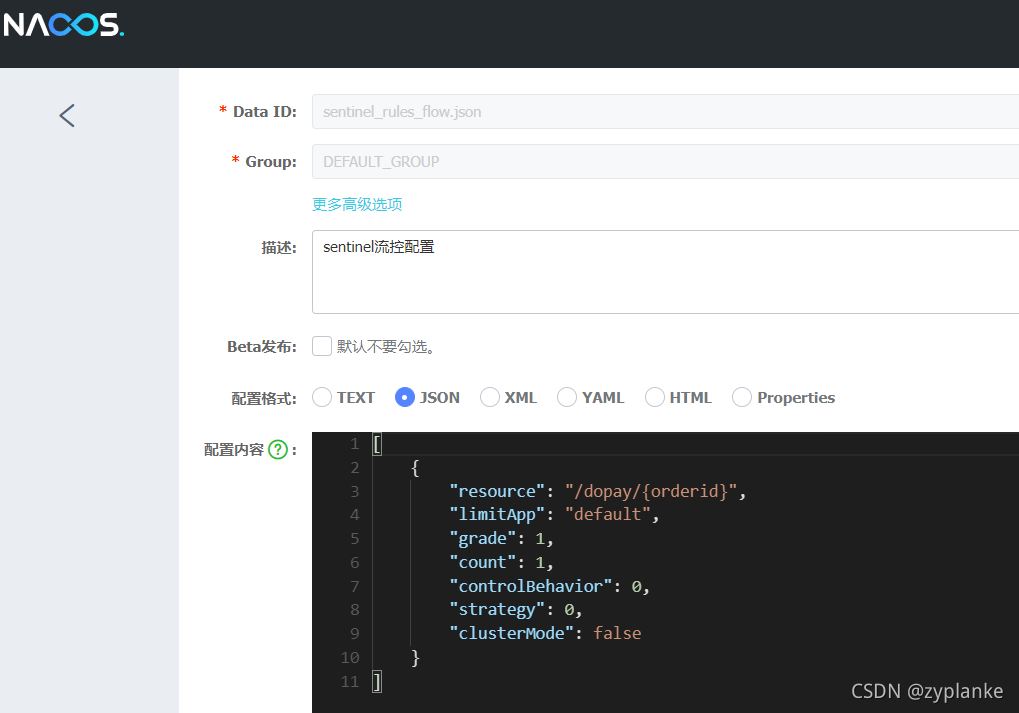

3、在Nacos配置中心增加Data ID配置（与上步配置对应），其中JSON的规则内容如下。

 注意JSON内容有方括号（内容可以借鉴前文通过curl访问API获得的JSON内容作为参考 ）

[
    {
        "resource": "/dopay/{orderid}",
        "limitApp": "default",
        "grade": 1,
        "count": 1,
        "controlBehavior": 0,
        "strategy": 0,
        "clusterMode": false
    }
]

 4、重启应用 （启动后，需要至少由1笔流量）。

 5、测试验证。这是测试可以发现流控规则已经生效，且在Sentinel控制台也也能看到这个流控规则

过程：客户端应用从Nacos配置中心获取规则并作用于本应用。  后续，客户端应用会主动向Sentinel控制台报告，所以Sentinel控制台界面也能看到该规则

十、在生产环境中使用Sentinel

具体见下文：

https://github.com/alibaba/Sentinel/wiki/%E5%9C%A8%E7%94%9F%E4%BA%A7%E7%8E%AF%E5%A2%83%E4%B8%AD%E4%BD%BF%E7%94%A8-Sentinel
