SSI编码器教程-欧姆龙SSI模块 NX-ECS112如何设置SSI参数-上海了淼GME-58系列

最新推荐文章于 2025-06-11 19:06:41 发布
最新推荐文章于 2025-06-11 19:06:41 发布
阅读量496 收藏 8
点赞数 8
分类专栏： 上海了淼旋转编码器应用教程 文章标签： 自动化
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zy598203675/article/details/146984353
版权

相关资料教程链接：

●淘宝购买链接：

多圈绝对值编码器 PROFINET EtherCAT CANopen RS485 4~20mA SSI-淘宝网

本安防爆多圈绝对值编码器 SSI RS485modbus-rtu-淘宝网

拉线编码器 PROFINET EtherCAT CAN RS485 4~20mA SSI 本安防爆-淘宝网

编码器专用显示器 多圈绝对值编码器262144圈 上海了淼自动化-淘宝网

58多圈编码器支架 多圈绝对值编码器262144圈 上海了淼-淘宝网

●产品手册下载链接：

GME-58系列-多圈绝对值编码器产品手册.pdf

GME-SM系列本安防爆 齿轮单/多圈绝对值编码器

拉线编码器

旋转编码器数据显示屏

●3D外形图下载链接：

3D外形图-GME-58系列夹紧同步法兰

3D外形图-GME-58系列柔性盲孔

3D外形图-方形编码器支架

3D外形图-单圈绝对值编码器-38AH

3D外形图-单圈绝对值编码器-38BH

3D外形图-单圈绝对值编码器-38CH

●图文教程链接：

现场总线编码器图文教程：

现场总线编码器使用教程

多圈RS485通讯编码器教程-修改参数教程

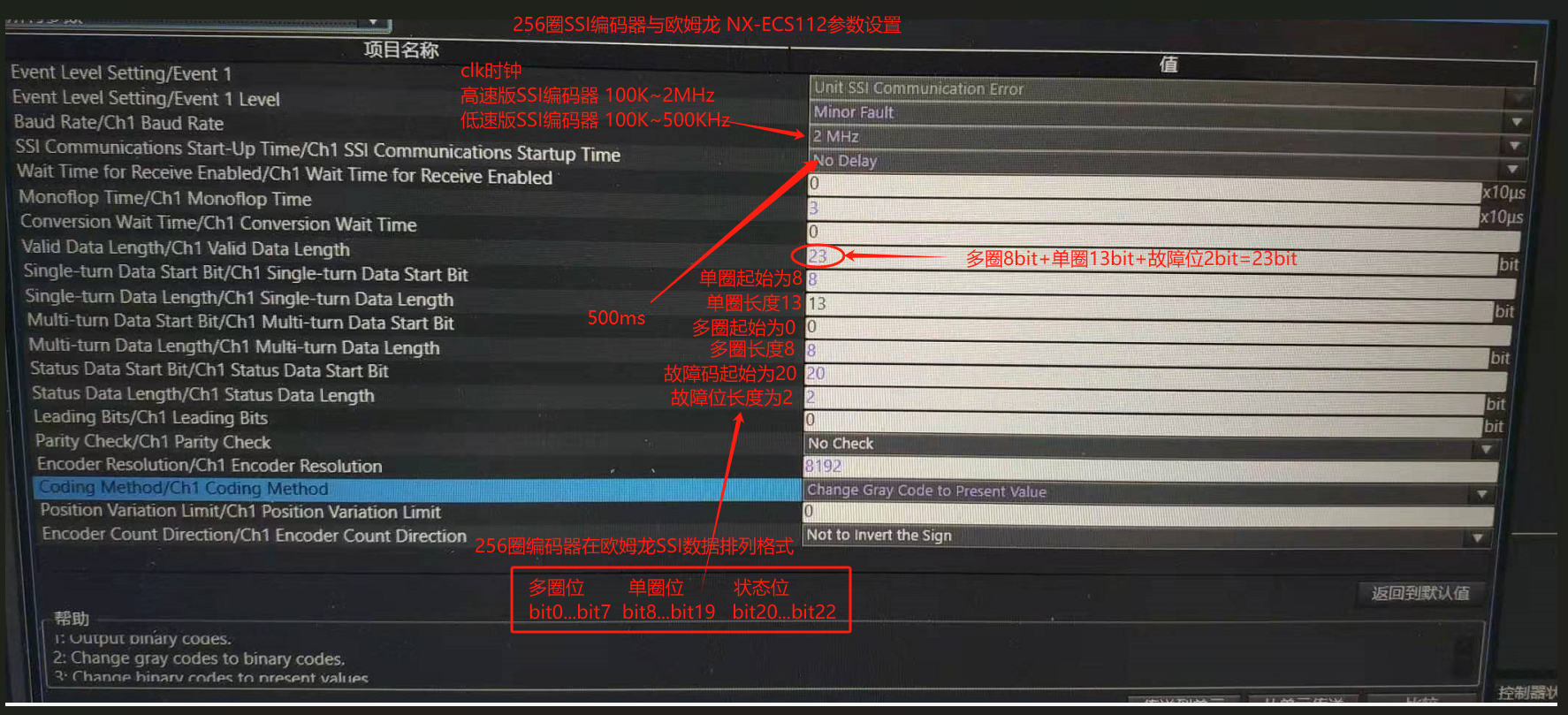

SSI编码器教程-欧姆龙NX-ECS112设置SSI参数

SSI编码器教程-西门子工艺模块 TM PosInput设置SSI参数

上海了淼SSI通讯编码器

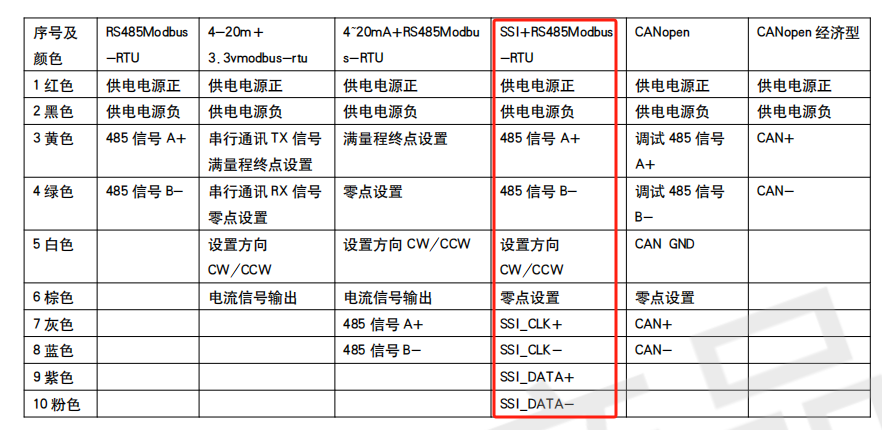

一、SSI编码器接线定义

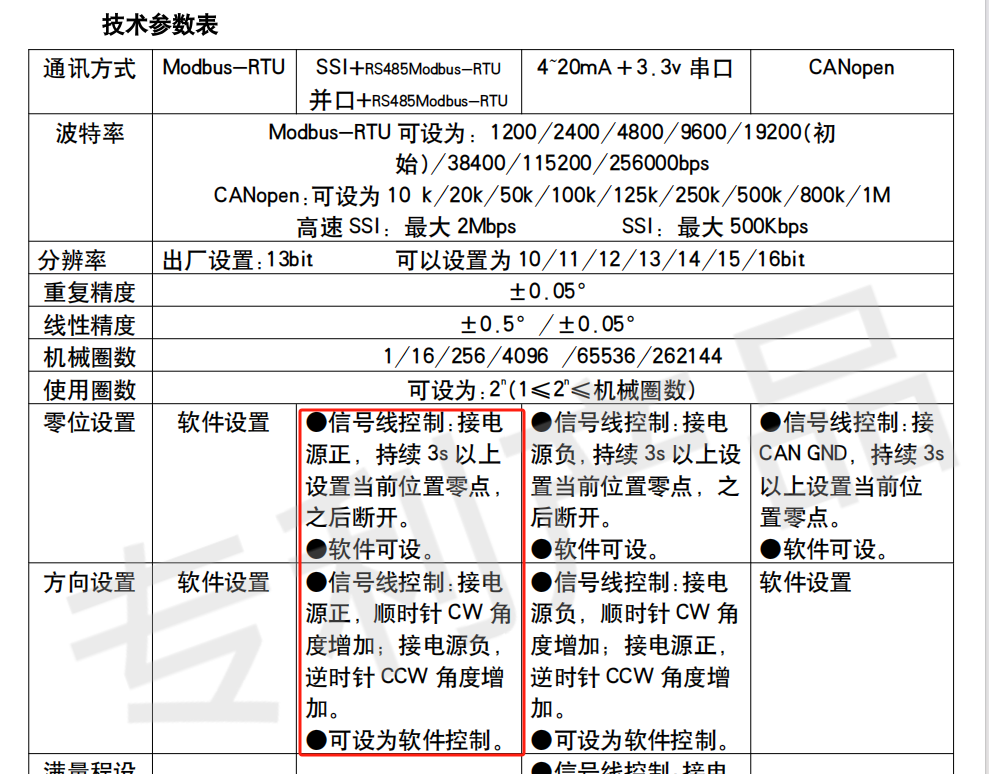

SSI格雷码+Modbus-RTU双输出编码器

零位设置：将零位线棕色 接+24V 短接3s以上 就生效零位；

方向设置：方向线白色 接+24V顺时针位置增加，方向线接0V逆时针位置增加。

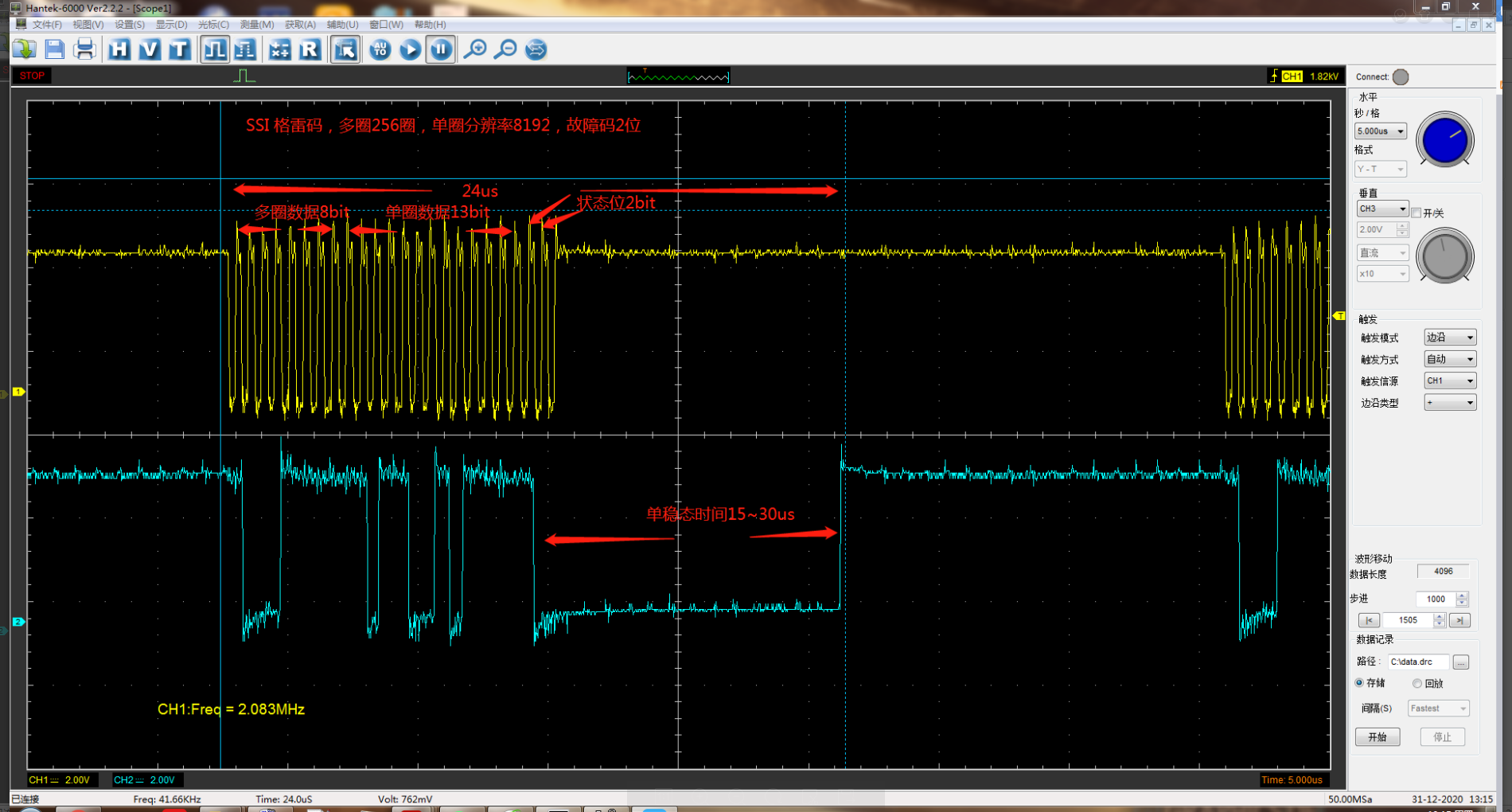

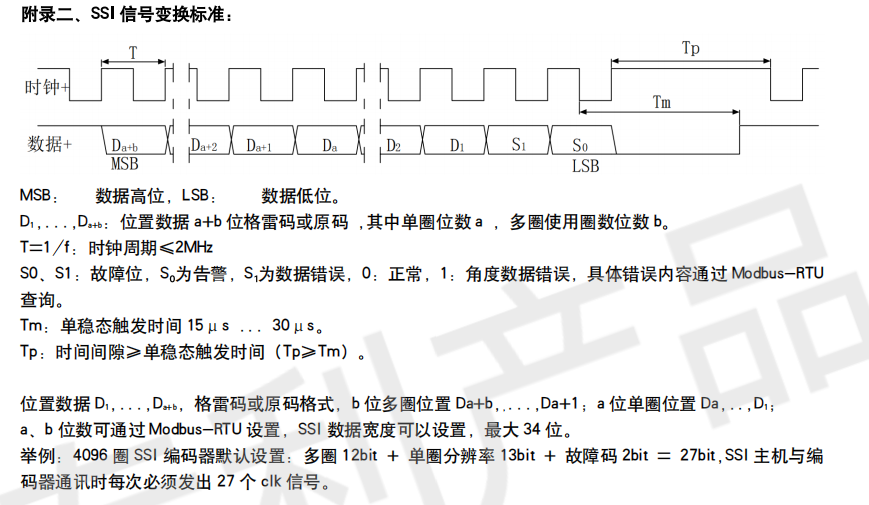

二、SSI编码器波形格式

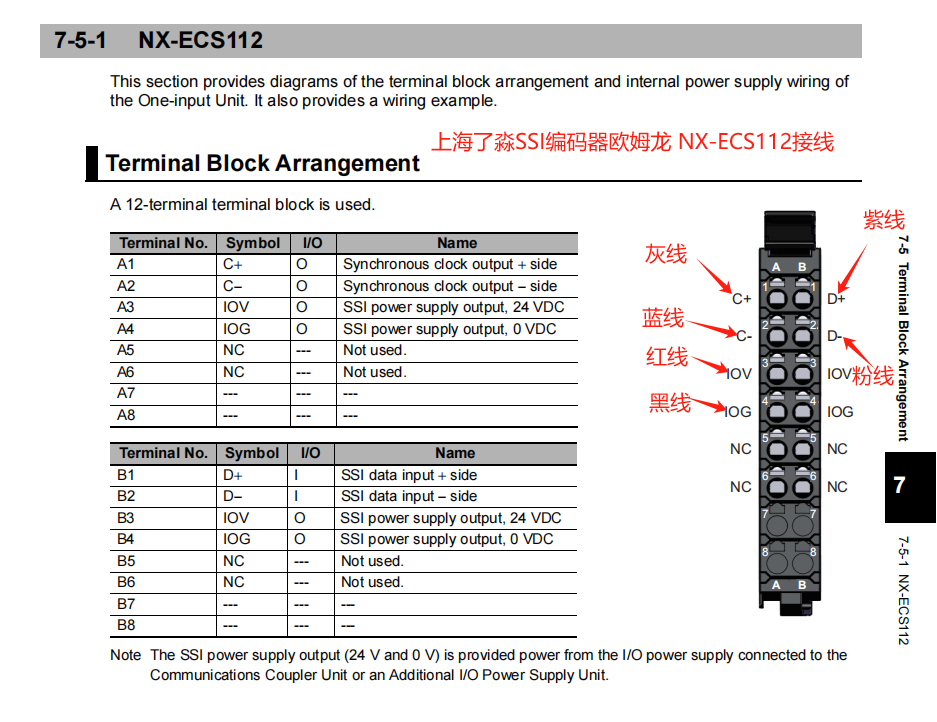

三、欧姆龙SSI模块 NX-ECS112 与上海了淼256圈SSI编码器接线


SSI编码器 欧姆龙SSI模块 NX-ECS112 256圈3.jpg
