USB传输ADC数据之频谱最大值及频率获取

频谱最大值及频率获取

在之前章节，笔者介绍了如何通过FFT的输出结果，以及下标索引，确定检测到的信号频率，其中一个关键的信息是频率分辨率，在固定的运行时钟以及单次FFT长度下，频率分辨率为定值，可以直接在上位机中进行配置即可，故想要在上位机进行频率计算，只要FPGA向上位机传输输出索引即可，本节将介绍如何获取最大幅值以及索引，并完善之前章节的代码，将下位机的整体工程初步确定。
对于获取最大值，只需要一个简单的比较模块即可，但笔者初步考虑是计算每一帧的最大值，及其计算出来的信号频率，虽然对于测试信号正弦波来讲，其应该每一帧都是一致的，笔者实现整个项目主要是想分享一些代码设计思路和整体架构，和工程上的实际需求是不一样的。
故为计算每一帧的最大值，便需要在下一帧到来时，清除本帧的最大值，归零。考虑使用每一帧传输的last信号实现该功能。

module max_amplitude_search(
    input               i_clk       ,
    input               i_rst       ,
    input   [12:0]      i_xpow      ,
    input   [10:0]      i_xindex    ,
    input               i_xk_tlast  ,
    output  [12:0]      o_max_pow   ,
    output  [10:0]      o_max_index
    );

reg     [12:0]          ro_max_pow  ;
reg     [10:0]          ro_max_index;
reg                     ri_xk_tlast ;

assign  o_max_pow   = ro_max_pow    ;
assign  o_max_index = ro_max_index  ;

always@(posedge i_clk,posedge i_rst)
begin
    if(i_rst) begin
        ro_max_pow   <= 'd0;
        ro_max_index <= 'd0;
    end
    else if(ro_max_pow < i_xpow) begin
        ro_max_pow   <= i_xpow;
        ro_max_index <= i_xindex;
    end
    else if(ri_xk_tlast) begin
        ro_max_pow   <= 'd0;
        ro_max_index <= 'd0;
    end
    else begin
        ro_max_pow   <= ro_max_pow;
        ro_max_index <= ro_max_index;
    end
end

always@(posedge i_clk,posedge i_rst)
begin
    if(i_rst)
        ri_xk_tlast <= 'b0;
    else
        ri_xk_tlast <= i_xk_tlast;
end

endmodule

该模块的输入应为模值输出模块，需要注意的是，在上一节中介绍到的模值计算模块，其延迟为18个时钟周期，输入的是FFT复数谱数据，而在最大值搜索模块中，因为需要用到FFT索引下标以及FFT输出的tlast信号，为了保持模值与这两个信号之间的对齐，故需要对这两个信号做延迟处理，再输入至模值搜索模块。
为了简化代码的编写，使用RAM-based Shift Register ip核实现18个周期的延迟。

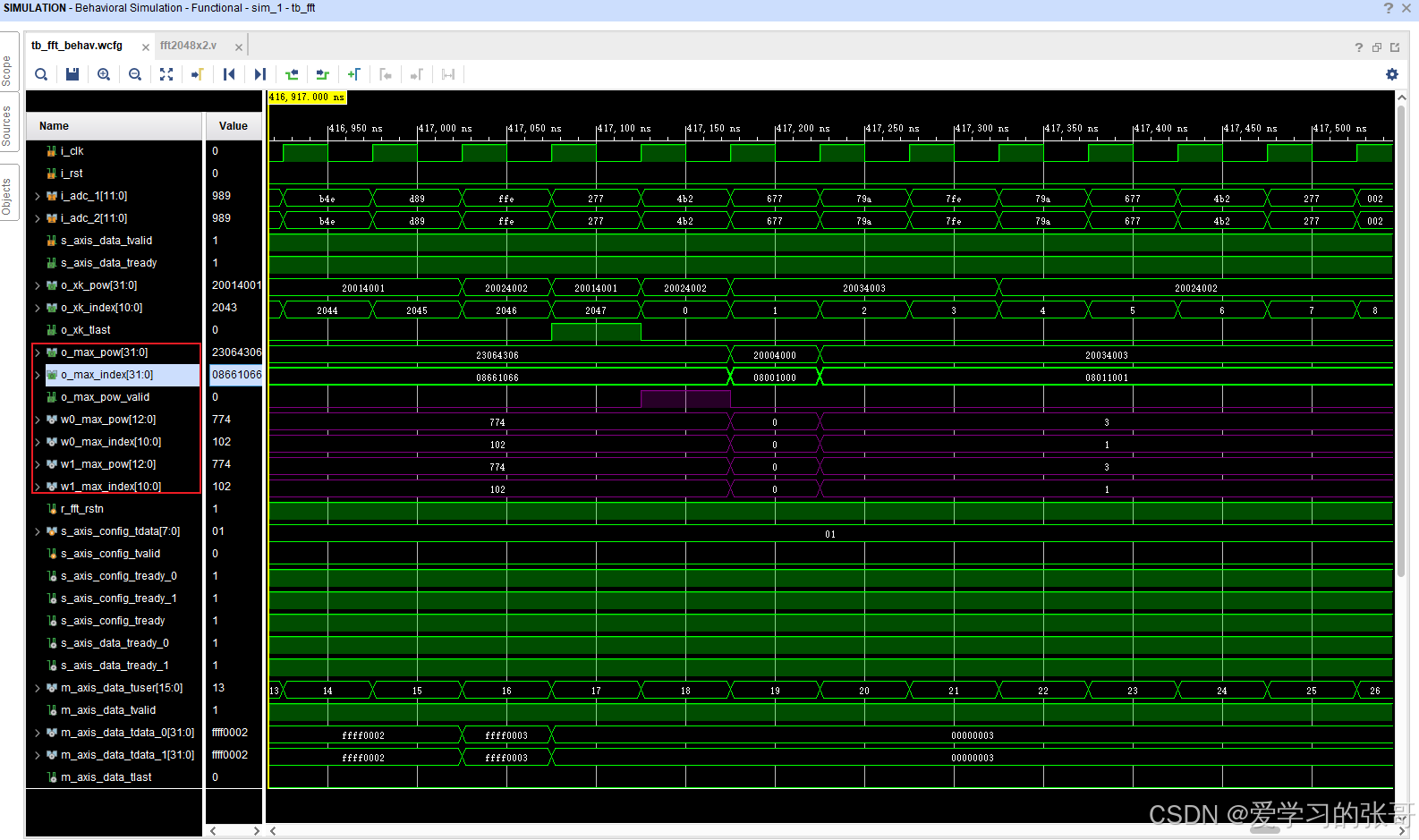

该模块书写完成后，进行测试，编写激励文件，仿真结果如下图

输出给其它级模块的结果为两路合成结果。

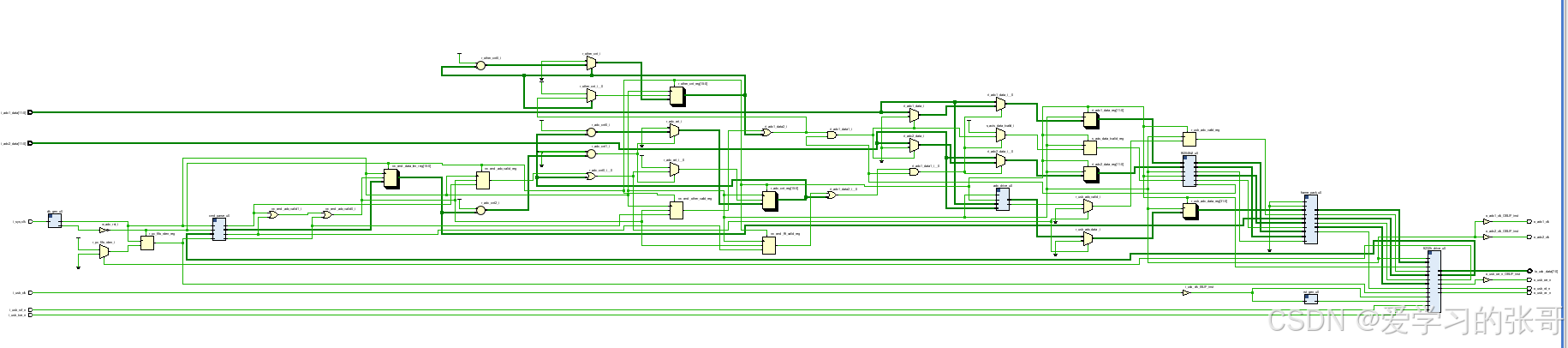

至此，下位机代码基本完成，还缺少的则是数据上传部分，该部分功能简单，只需要使能对应数据长度的时钟周期，将数据写入FIFO，供上位机读取即可。下图所示是整体工程的原理图示意

在下一章节，笔者将就数据上传的帧封装部分做简要介绍，仿真，并将各个模块之间的连接关系做进一步梳理，然后进行工程整体的仿真设计。
本节代码若是感兴趣，可以私信博主免费领取。
